ОСЦИЛЛОГРАФ С ЦИФРОВЫМ ЛЮМИНОФОРОМ СЕРИИ DPO7000. ЧАСТЬ 2

Магазин Gtest(R) предлагает широкую номенклатуру осциллографов на приводимой в самом конце Раздела страничке сайта, а также рекомендуемые приборы и статьи для самообразования

Глубокий анализ сложных электрических схем для снятия характеристик и проверки на совместимость

Осциллографы серии DPO7000 предлагают самый широкий в своем классе набор функций анализа и тестирования, таких как вычисление простых математических выражений, тестирование сигналов по шаблону, отбраковка «годен/не годен», поиск событий, маркировка событий и создание собственных аналитических функций.

Широкий диапазон встроенных средств анализа сигналов

Курсоры сигнала облегчают сравнение временных характеристик разных кривых, а курсоры, связывающие режимы отображения YT и XY, облегчают исследование фазовых соотношений и выходы за пределы области устойчивой работы. Предлагается набор из 53 автоматических измерений, выбор которых выполняется с помощью графической палитры, в которой функции логически сгруппированы по таким категориям, как Амплитуда, Время, Комбинация, Гистограмма и Коммуникации.

Функции статистической обработки, такие как среднее значение, минимум, максимум, стандартное отклонение и совокупность, позволяют глубже проанализировать поведение схемы.

Имеется возможность создания собственных математических выражений и применения их к полученным на экране результатам. Часто используемые математические функции вызываются одним нажатием кнопки. Для более сложных приложений можно воспользоваться простым редактором в стиле калькулятора и создать алгебраические выражения, состоящие из живых сигналов, эталонных сигналов, математических функций, измеренных значений, скалярных величин и пользовательских переменных.

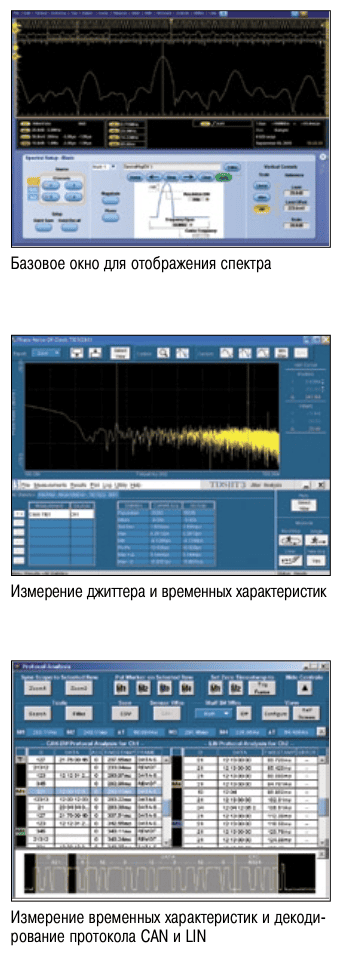

Быстрое преобразование

Фурье (FFT). Для анализа сигналов в спектральной области можно использовать базовый режим отображения спектра (предлагает лучшие параметры) или расширенный режим с возможностью ручной настройки горизонтальной развертки (для непосредственного управления полосой обзора, центральной частотой и разрешающей способностью).

Фильтрация расширяет возможности выделения или подавления некоторых компонентов сигнала (шума или специфических гармоник), позволяя создавать собственные фильтры или использовать фильтры, входящие в стандартный комплект поставки.

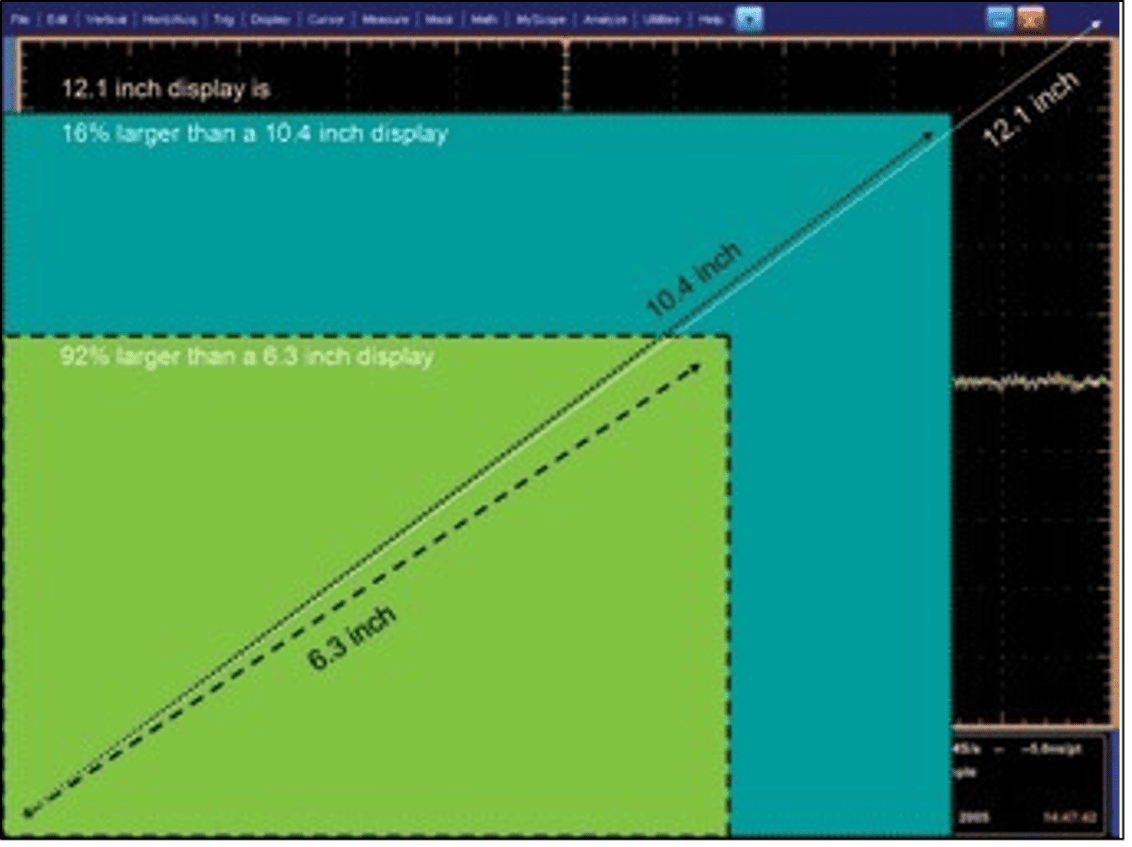

Сравнение 12,1-дюймового экрана с экранами других осциллографов

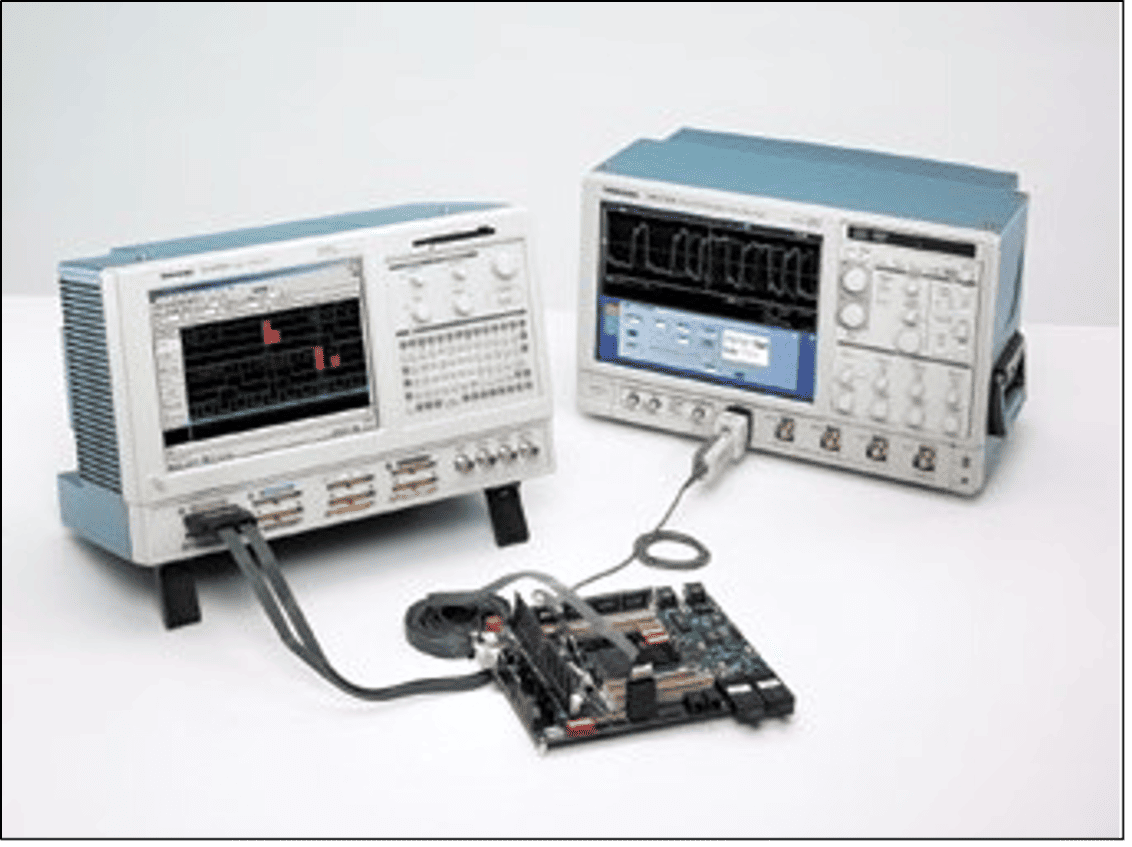

Интегрированный набор инструментов для проектирования и отладки цифровых схем

Анализ джиттера, временные характеристики и глазковая диаграмма

Анализ джиттера, временные характеристики и глазковая диаграмма (опция DJA). Жесткие допуски на временные характеристики современных последовательных шин вынуждают создавать схемы повышенной стабильности с малым джиттером. Опция DPOJET расширяет возможности осциллографа, добавляя функции анализа джиттера, временных характеристик и глазковых диаграмм по последовательным тактам каждого действительного импульса при однократном запуске в режиме реального времени. Предлагая многочисленные измерительные и аналитические функции, включающие средства спектрального анализа и анализа тенденций, опция DPOJET позволяет быстро отображать временные характеристики системы в различных условиях. Также она предлагает функции Rj/Dj для сигналов без повторяющихся последовательностей, не требуя при этом фиксированной последовательности или длины. Вы можете детально проанализировать характеристики сигнала, например профиль SSC, с помощью функций анализа и выполнить отбраковку «годен/не годен» с помощью масок глазковой диаграммы и файлов предельных значений, позволяющих сравнивать характеристики со статистическими пределами.

Этот инструмент выпускается для осциллографов серии DPO7000 в виде опций DJA и DJE.

Расширенный поиск и маркировка событий (опция ASM). Функции поиска и маркировки событий избавляют пользователя от таких трудоемких операций, как выделение важных событий и пропуск несущественных, улучшают понимание взаимосвязи событий. Вы можете без особых усилий перемещаться между интересующими вас событиями. Поиск и маркировка базового события (только по фронту) входит в набор стандартных функций осциллографа, а поддержка более сложных типов событий, таких как переходы, установка и удержание или логические соотношения, обеспечивается опцией ASM.

Сравнение с предельными значениями (опция LT). Эта функция позволяет сравнивать захваченные сигналы с предельными значениями. Предельные значения обычно определяются пользователем и указываются в виде окружающей сигнал полосы допусков. Если какая-либо часть захваченного сигнала выйдет за указанные пределы, программа выводит сообщение об ошибке и отмечает на сигнале место, где это произошло.

Тестирование по коммуникационной маске (опция MTM). Эта функция предлагает полный набор масок для проверки соответствия стандартам последовательных интерфейсов. Она поддерживает маски для 156 стандартов:

– ITU-T (от 64 кбит/с до 155 Мбит/с),

– ANSI T1.102 (от 1,544 Мбит/с до 155 Мбит/с),

– Ethernet IEEE 902.3, ANSI X3.263 (от 125 Мбит/с до 1,25 Гбит/с),

– Sonet/SDH (от 51,84 Мбит/с до 622 Мбит/с),

– Fibre Channel (от 133 Мбит/с до 2,125 Гбит/с),

– USB (от 12 Мбит/с до 480 Мбит/с),

– IEEE 1394 (от 491,5 Мбит/с до 1,966 Гбит/с),

– RapidI/O (до 2 Гбит/с),

– Стандарты OIF (1,244 Гбит/с),

– Видео (от 143,18 Мбит/с до 1,485 Гбит/с).

ПО для измерения временных характеристик и декодирования протоколов CAN и LIN (опция LSA). Если вам нужно обеспечить стабильную и надежную работу сети CAN или LIN, эта опция дает возможность запуска по шине CAN и предлагает решение для измерения допусков задающего генератора, задержки распространения и одновременного декодирования сообщений CAN и LIN, расширяя возможности запуска за счет функций декодирования протокола.

Эта функция доступна в осциллографах DPO7354, DPO7254, DPO7104 и DPO7054 в виде опции LSA.

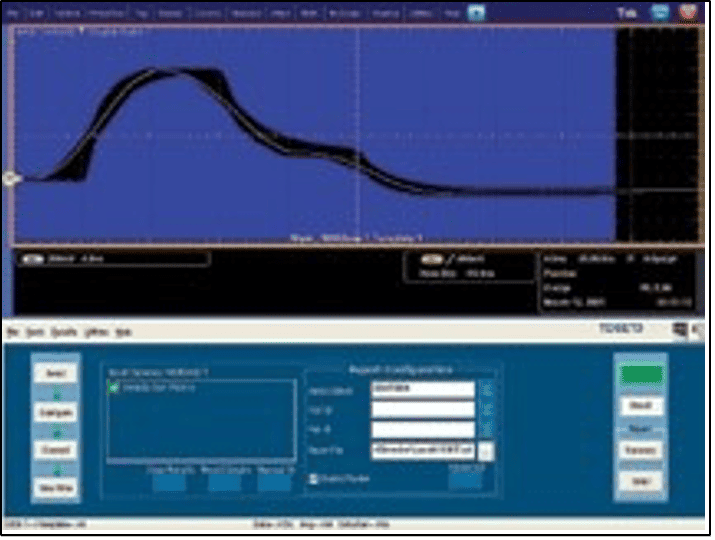

Измерение и анализ мощности (опция PWR) позволяет анализировать рассеивание мощности в импульсных источниках питания, магнитных устройствах и создавать подробные отчеты в настраиваемых форматах.

Режим захвата HiRes обеспечивает вертикальное разрешение более 8 битов для однократного или периодического захвата сигналов с полосой до 125 МГц. Мощные и гибкие измерительные и математические функции делают его идеальным решением для измерения таких величин, как напряжение, ток, мгновенная мощность и энергия. Новый интерфейс TekVPI™ обеспечивает интеллектуальное взаимодействие пробника с осциллографом. Также интерфейс пробника TekVPI позволяет непосредственно подключать токовые пробники к передней панели осциллографа.

Тестирование на совместимость с Ethernet (опция ET3) позволяет проводить тестирование на совместимость со стандартами 10/100/1000Base-T.

Тестирование на совместимость с USB (опция USB) позволяет проводить тестирование на совместимость со стандартом USB2.0.

Анализ систем, работающих с шиной памяти DDR (опция DDRA) ускоряет проверку схем, использующих шины памяти DDR1, LP-DDR1, DDR2, DDR3 или её разновидностей, таких как GDDR3. Новый алгоритм анализа DDR автоматически определяет скорости передачи и уровни напряжений сигналов данных и стробирования и отмечает моменты появления пакетов чтения или записи. Затем можно пост- роить глазковую диаграмму данных или выполнить измерение пакетов записи или чтения согласно стандарту JEDEC с помощью опции DPOJET.

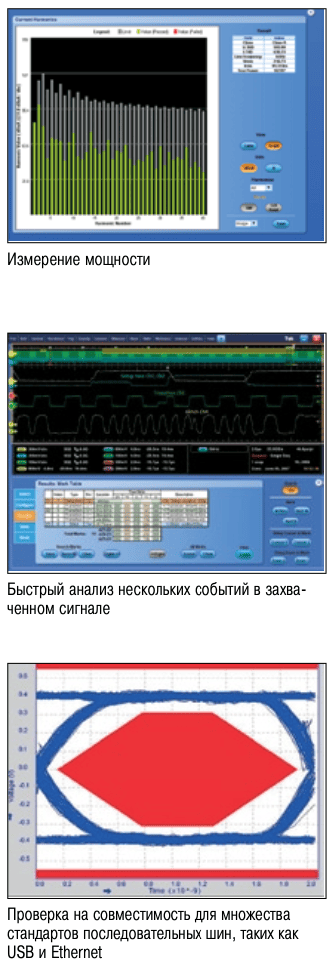

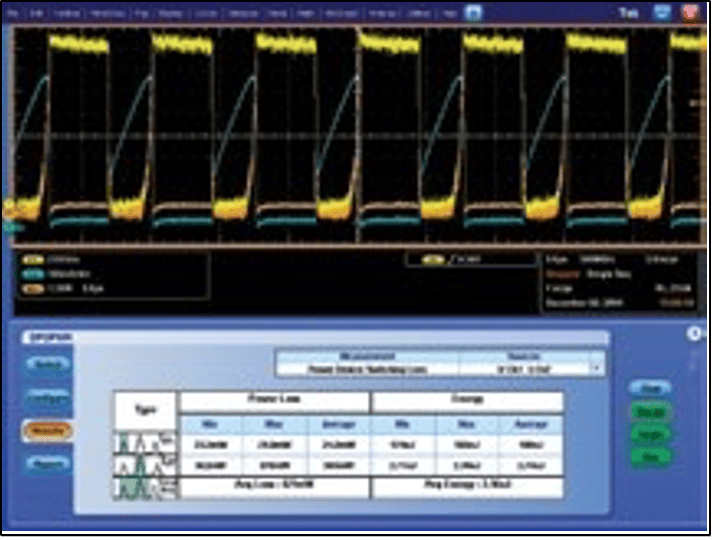

Измерение и анализ мощности

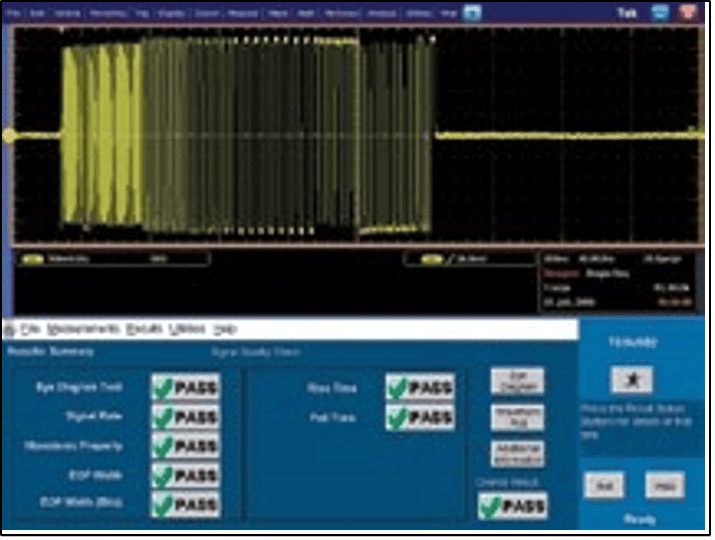

Тестирование на совместимость с USB

Анализ и измерение UWB WiMedia

Тестирование на совместимость с Ethernet

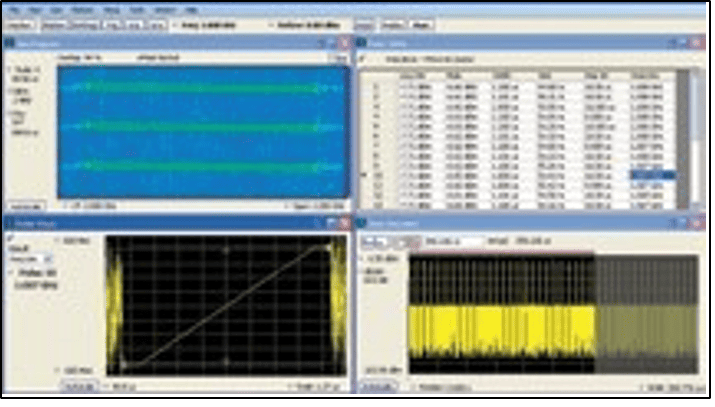

SignalVu™ предоставляет возможность подробного многодоменного анализа

Спектральный анализ сверхширокополосных сигналов

UWBE. Для обработки сверхширокополосных микроволновых, оптических и электрических сигналов нужна более широкая полоса реального времени, чем обеспечивают решения на основе анализаторов спектра. Спектральный анализ и преобразование РЧ данных с понижением частоты выполняется быстро и просто, а преобразованный диапазон частот можно импортировать для дальнейшего анализа в такие приложения, как RSAVu и MATLAB.

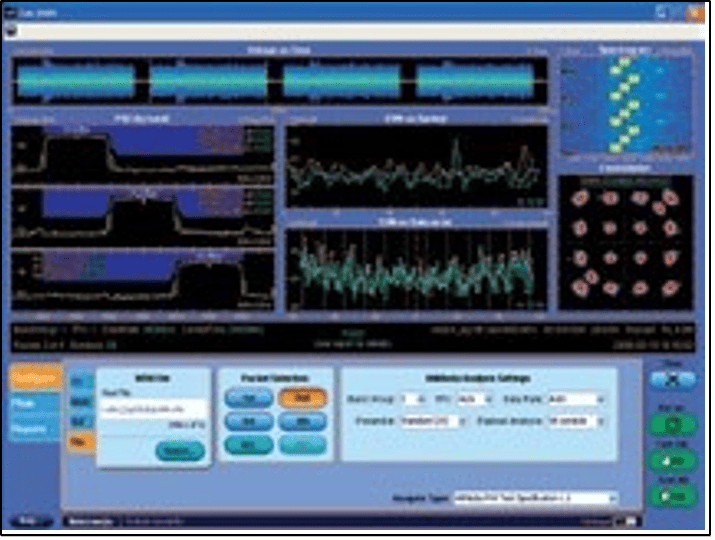

UWB с опциями. Благодаря возможности автоматического распознавания пакетов, TFC и скорости передачи данных, поддержке всех групп диапазонов, частотно-временных кодов и скоростей передачи данных, функция анализа WiMedia PHY 1.2 представляет собой законченное решение.

Для каждых условий тестирования выполняется быстрая визуализация, отладка и генерация отчетов со спектрограммами, спектральной плотностью мощности, констеляционной диаграммой QPSK/DCM и графиками зависимости EVM от символов, зависимости EVM от поднесущей, зависимости фазовой ошибки от символов и зависимости напряжения от времени.

Векторный анализ сигналов SignalVu™ (опции SVE, SVP, SVM)

Проверка схем широкополосных устройств и измерение параметров широкополосных сигналов теперь не составляет большого труда. Решение, используемое в анализаторе спектра реального времени RSA6100A, в сочетании с самым широкополосным цифровым осциллографом позволяет работать со сложными сигналами в полосе до 20 ГГц без внешних смесителей. Вы получаете функциональность векторного анализатора сигналов, анализатора спектра и широчайшие возможности системы запуска цифрового осциллографа в одном приборе. Какими бы проблемами вы не занимались – проверкой широкополосных радарных систем, высокоскоростных спутниковых радиоканалов или средств связи со скачкообразной перестройкой частоты – программное обеспечение векторного анализа сигналов SignalVu™ ускорит их решение путем разностороннего представления широкополосных сигналов во времени.

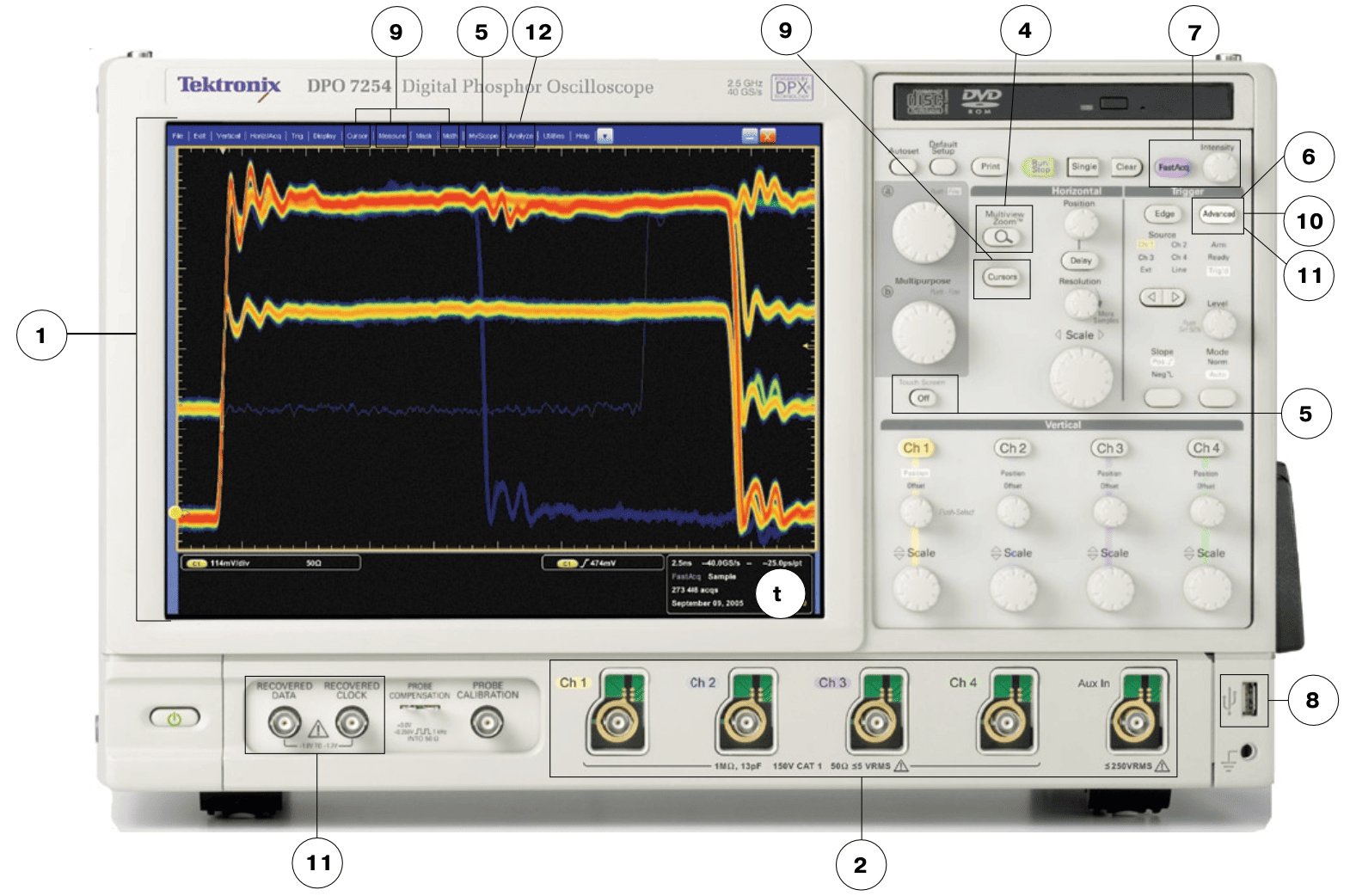

Большой 12,1-дюймовый сенсорный экран XGA. Сенсорный экран осциллографов DPO7000 на 15 % больше, чем у других осциллографов этого класса.
Новый интерфейс пробника TekVPI. Интерфейс пробника TekVPI™ обеспечивает гибкость и простоту управления за счет интеллектуальной двунаправленной связи пробник-осциллограф.
Исключительная производительность. Самая высокая скорость захвата данных при самой широкой полосе для осциллографов среднего класса с частотой дискретизации в реальном времени до 40 Гвыб./с и длительностью записи 400 М точек на канал.
Функция MultiView Zoom™. Упрощает подробное исследование очень длинных записей, позволяет одновременно анализировать несколько сегментов сигнала и автоматически прокручивать записи большой длины с визуальным представлением.
Исключительная практичность. Функция MyScope® позволяет создавать собственный интерфейс с теми органами управления, функциями и возможностями, которые вам нужны. Гибкий интерфейс пользователя позволяет пользоваться сенсорным экраном или мышью.
Система запуска Pinpoint™ ускоряет разработку и отладку сложных схем. До 1400 комбинаций системы запуска позволяют решить практически любую задачу.
Режим захвата FastAcq ускоряет отладку, четко показывая недостатки. Скорость захвата более 250000 раз в секунду и простой регулятор яркости позволяют четко увидеть частоту появления событий.
Простота подключения. Порт USB на передней панели позволяет сохранять результаты на внешних носителях. На боковой панели прибора расположены стандартные порты ввода/вывода.
Широкий выбор встроенных средств анализа. Связанные курсоры XY и YT. 53 автоматических измерения. Тестирование граничных значений формы сигнала. Множество математических и несколько дополнительных функций (например, быстрое преобразование Фурье или фильтрация).
Анализ низкоскоростных последовательных шин. Возможность запуска по последовательным протоколам I2C, SPI, CAN и полный набор функций для анализа временных соотношений для протоколов.
Анализ высокоскоростных последовательных шин. На передней панели приборов DPO7254 и DPO7354 расположена кнопка дополнительной функции запуска по заданной комбинации данных последовательных шин NRZ, а также функции восстановления тактового сигнала и восстановления данных.
Широкий выбор дополнительного ПО для расширенного анализа сигналов. Функции поиска и маркировки событий ускоряют анализ. Расширенное измерение джиттера и временных соотношений, специальные измерения и проверка на соответствие стандартам.

Технические характеристики

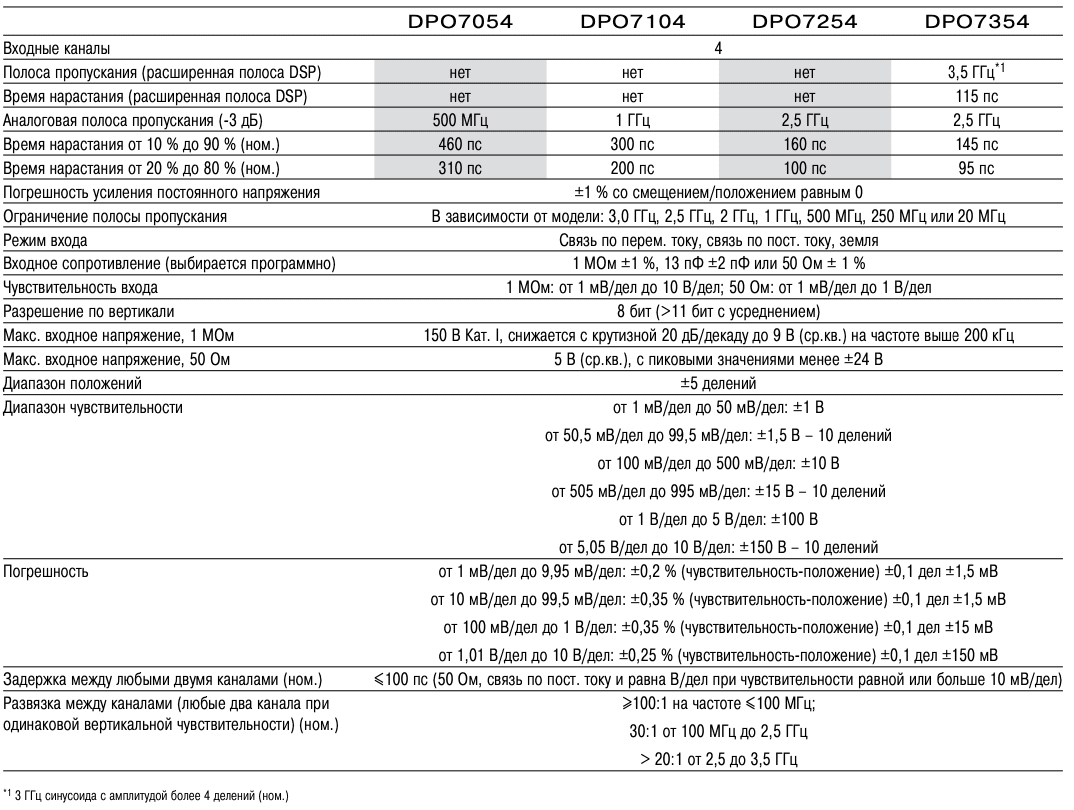

Система вертикального отклонения

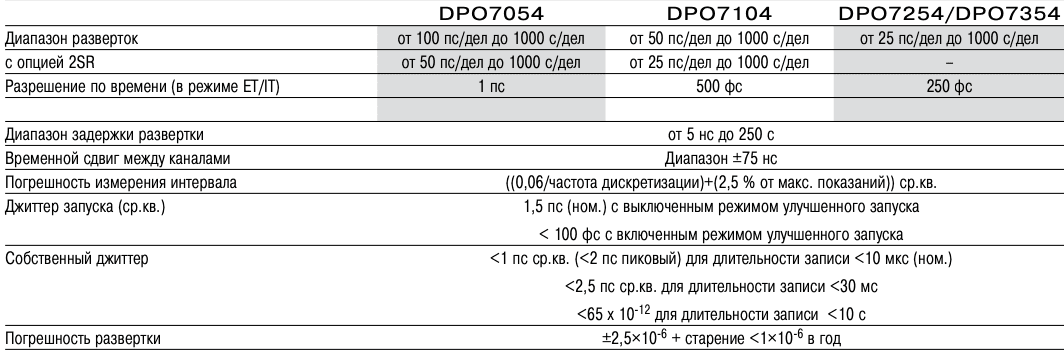

Система горизонтальной развертки

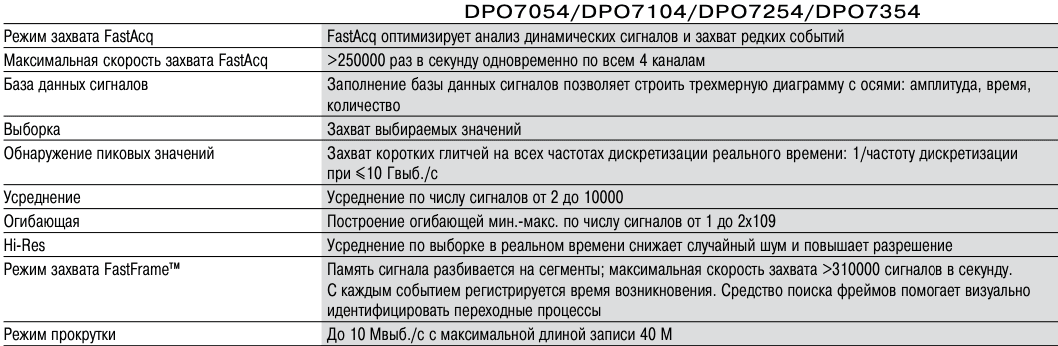

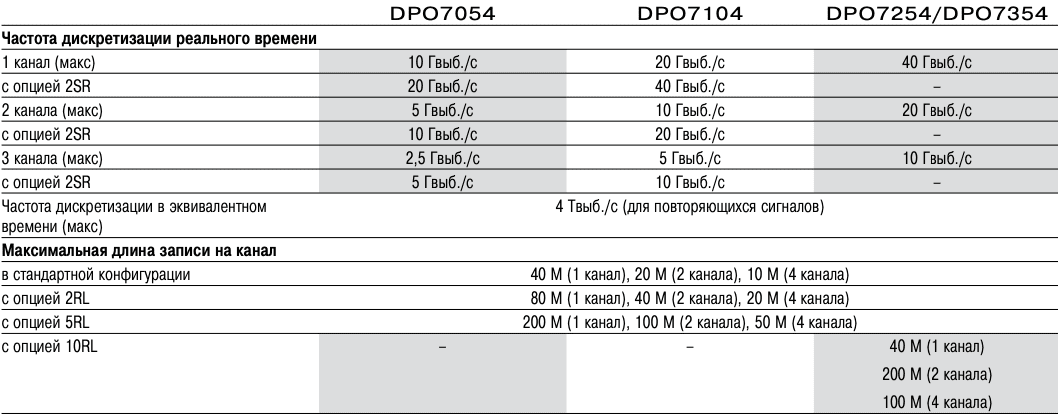

Система захвата сигнала

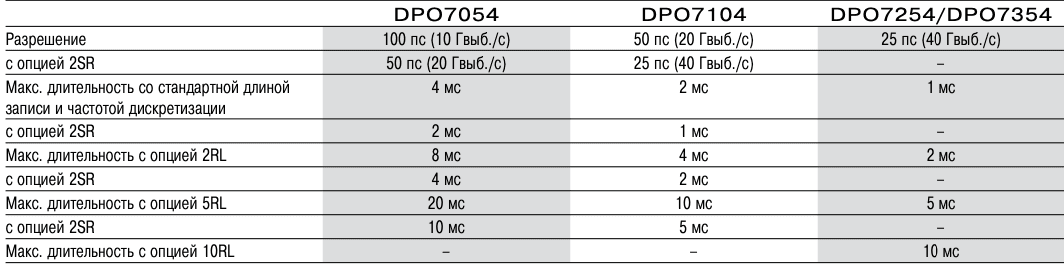

Максимальная длительность при максимальном разрешении реального времени (1 канал)

Режимы захвата

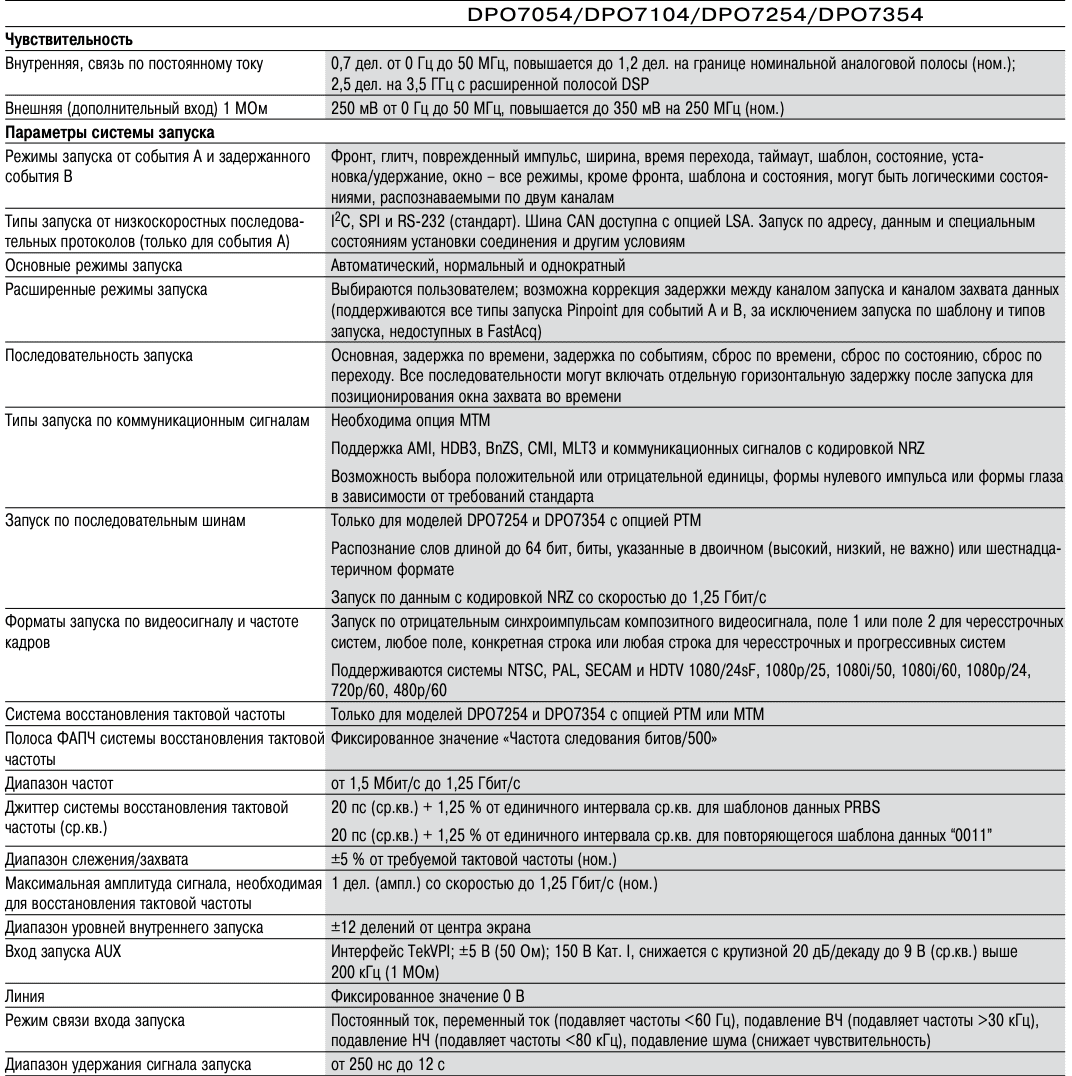

Система запуска Pinpoint®

Режимы запуска

Фронт – Передний или задний фронт по любому каналу или на дополнительном входе на передней панели. Связь по постоянному току, переменному, току, с подавлением шума, подавлением ВЧ и подавлением НЧ.

Глитч – Запуск по глитчам или подавление глитчей положительной, отрицательной или любой полярности. Минимальная ширина глитчей 170 пс (ном.) с временем повторного взвода 250 пс (для DPO7254 или DPO7354).

Ширина – Запуск по ширине положительных или отрицательных импульсов в пределах или за пределами выбранного интервала (от 225 пс).

Поврежденный импульс – Запуск от импульса, который пересек один порог, но не пересек второй порог перед повторным пересечением первого порога. События могут квалифицироваться по времени или по логике.

Таймаут – Запуск по событию, которое сохраняет высокий, низкий или любой уровень в течение указанного периода. Возможен выбор интервала от 300 пс.

Переход – Запуск по фронту импульса, короче или длиннее указанной величины. Возможен выбор от 300 пс.

Установка/удержание – Запуск по нарушению времени установки и времени удержания между тактовой частотой и данными, присутствующими на любых двух входных каналах.

Шаблон – Запуск по шаблону, который нарушается или остается правильным в течение указанного периода времени. Шаблон (AND, OR, NAND, NOR) определяется для четырех входных каналов как высокий, низкий или все равно.

Состояние – Любое логическое сочетание каналов (1, 2, 3), тактируемое по фронту канала 4. Запуск по фронту или спаду сигнала тактовой частоты.

Окно – Запуск по событию, которое входит или выходит из окна, определяемого двумя настраиваемыми порогами. Событие может квалифицироваться по времени или по логике.

Задержка запуска по времени – от 5 пс до 250 с.

Задержка запуска по событиям – от 1 до 10000000 событий.

Коммуникационные стандарты – Поставляется в составе опции MTM. Поддерживает AMI, HDB3, BnZS, CMI, MLT3 и сигналы с кодировкой NRZ.

I2C, SPI и RS-232 – Запуск по протоколу на осциллографах DP07054, DPO7154, DPO7254 или DPO7354.

CAN – Запуск по протоколу на осциллографах DP07054, DPO7154, DPO7254 или DPO7354 при установке опции LSA.

Шаблон последовательного сигнала (опц
