ОСЦИЛЛОГРАФ С ЦИФРОВЫМ ЛЮМИНОФОРОМ СЕРИИ DPO4000. ЧАСТЬ 3

Магазин Gtest(R) предлагает широкую номенклатуру осциллографов на приводимой в самом конце Раздела страничке сайта, а также рекомендуемые приборы и статьи для самообразования

Общие параметры

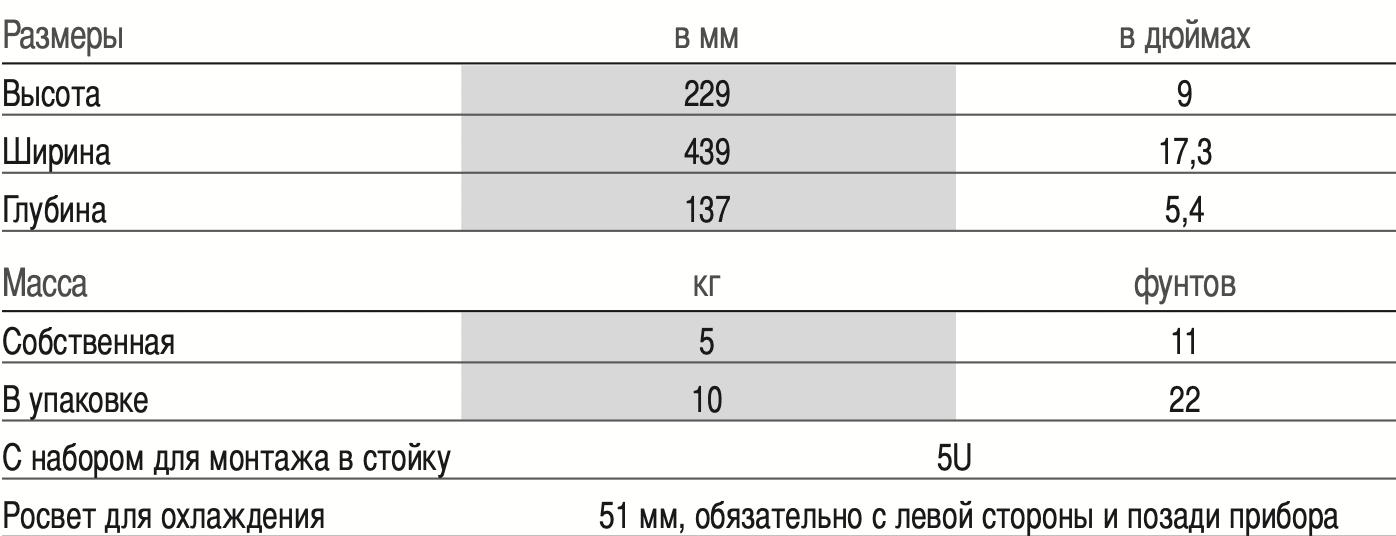

Физические характеристики

Дополнительный вход – Байонетный разъем (BNC) на передней панели. Входной импеданс 1 МОм. Максимальное напряжение на входе 250 Вэфф. с пиковым значением ≤±400 В.

Выход компенсатора пробника – контакты на передней панели. Амплитуда 2,5 В. Частота 1 кГц.

Выход синхронизации – Байонетный разъем (BNC) на задней панели; при запуске осциллографа на нем появляется импульс положительной полярности.

Замок Kensington – прорезь на задней панели под стандартный замок Kensington (для защиты от краж).

Источник питания

Напряжение источника питания – от 100 до 240 В ±10%

Частота источника питания – от 47 до 66 Гц (от 90 до 264 В), от 360 до 440 Гц (от 100 до 132 В).

Потребляемая мощность – 250 Вт максимум.

Требования к окружающей среде

Внешняя температура

Рабочая – от 0 до +50 °C

При хранении – от –20 до +60 °C

Относительная влажность

Рабочая –

верхнее значение:

от 40 до 50 °C, от 10 до 60% OB Нижнее значение:

от 0 до 40 °C, от 10 до 90% OB

При хранении –

Верхнее значение:

от 40 до 60 °C, от 5 до 60% OB Нижнее значение:

от 0 до 40 °C, от 5 до 90% OB

Высота над уровнем моря

Рабочая – 3 000 м.

При хранении – 12 000 м.

Случайная вибрация

Рабочая – 0,31 Gэфф. от 5 до 500 Гц, 10 минут по каждой оси, 3 оси, всего 30 минут.

При хранении – 2,46 Gэфф. от 5 до 500 Гц, 10 минут по каждой оси, 3 оси, всего 30 минут.

Соответствие нормативам

Электромагнитная совместимость – 89/336/EEC.

Eезопасность – UL61010-1, второе издание; CSA61010-1 второе издание, EN61010-1: 2001; IEC 61010-1: 2001.

Сведения о заказе

Серия DPO4000

DPO4034 – 350 МГц, 2,5 Гвыб/с, длина памяти 10 млн выборок, 4-канальный осциллограф с цифровым люминофором.

DPO4054 – 500 МГц, 2,5 Гвыб/с, длина памяти 10 млн выборок, 4-канальный осциллограф с цифровым люминофором.

DPO4104 – 1 ГГц, 5 Гвыб/с, длина памяти 10 млн выборок, 4-канальный осциллограф с цифровым люминофором.

Со всеми моделями поставляются следующие принадлежности: один пассивный пробник P6139A 500 МГц, 10x на каждый канал, передняя крышка (200-4908-00), плата памяти CompactFlash; ≥32 МБ (156-9413-00), руководство пользователя (071-2121-xx), компакт-диск с документацией (063-3903-00), программное обеспечение OpenChoice® Desktop, программное обеспечение NI LabView SignalExpress Tektronix Edition LE, сертификат калибровки со схемой сопоставления эталонов для национальных метрологических учреждений и регистрация в системе качества ISO9001, шнур питания, сумка для принадлежностей (016-1967-00), гарантия на три года. При заказе необходимо указать тип вилки питания и вариант руководства.

Программные модули

DPO4EMBD – встраеваемый, опциональный модуль для синхронизации на последовательные потоки данных, встроенных систем и их анализа. Позволяет запускать осциллограф по информации на уровне пакета на шинах I2C и SPI, а также предоставляет средства анализа для просмотра сигнала в цифровом виде, просмотра шины, декодирования пакета, поиска и представления таблиц декодирования пакета с метками времени.

DPO4COMP – модуль компьютерной последовательной синхронизации и анализа. Позволяет запускать осциллограф по информации на уровне пакета на шинах RS-232/422/485/UART, а также предоставляет средства анализа для просмотра сигнала в цифровом виде, просмотра шины, декодирования пакета, поиска и представления таблиц декодирования пакета с метками времени.

DPO4AUTO – встраиваемый, опциональный модуль синхронизации на последовательные потоки данных автоматизированных систем и их анализа. Позволяет запускать осциллограф по информации на уровне пакета на шине CAN, а также предоставляет средства анализа для просмотра сигнала в цифровом виде, просмотра шины, декодирования пакета, поиска и представления таблиц декодированых пакетов с метками времени. DPO4AUTOMAX – расширенный автоматический модуль последовательной синхронизации и анализа. Позволяет запускать информацию на уровне пакетов на шинах CAN, LIN и FlexRay, а также предоставляет аналитические инструменты для просмотра сигнала в цифровом виде, просмотра шины, декодирования пакета, средств поиска и представления таблиц декодированых пакетов с метками времени. DPO4VID – модуль HDTV и пользовательской (нестандартной) видеосинхронизации.

Варианты поставки

Варианты вилки питания

Вар. A0 – Северная Америка.

Вар. A1 – Универсальный европейский.

Вар. A2 – Великобритания.

Вар. A3 – Австралия. Вар. A5 – Швейцария. Вар. A6 – Япония.

Вар. A10 – Китай.

Вар. A11 – Индия.

Вар. A99 – Без шнура питания и адаптера переменного тока.

Языковые варианты^*1

Вар. L0 – руководство на английском языке.

Вар. L1 – руководство на французском языке.

Вар. L2 – руководство на итальянском языке.

Вар. L3 – руководство на немецком языке.

Вар. L4 – руководство на испанском языке.

Вар. L5 – руководство на японском языке.

Вар. L6 – руководство на португальском языке.

Вар. L7 – руководство на китайском языке, упрощенное письмо.

Вар. L8 – руководство на китайском языке, традиционное письмо.

Вар. L9 – руководство на корейском языке.

Вар. L10 – руководство на русском языке.

Вар. L99 – без руководства.

Варианты услуг^*2

Вар. C3 – услуги по калибровке, 3 года.

Вар. C5 – услуги по калибровке, 5 лет.

Вар. CA1 – обеспечивается одна калибровка или техническое обслуживание в течение назначенного интервала калибровки, в зависимости от того, какое из событий наступит первым.

Вар. D1 – отчет с данными калибровки.

Вар. D3 – отчет с данными калибровки в течение 3 лет (с опцией C3).

Вар. D5 – отчет с данными калибровки в течение 5 лет (с опцией C5).

Вар. R5 – услуги по ремонту в течение 5 лет (включая гарантию).

Рекомендуемые пробники

TAP1500 – активный пробник TekVPI® 1,5 ГГц. TAP1500X2 – состоит из двух активных пробников 1 500 МГц, однощуповый с интерфейсом TekVPI; имеет сертификат контролепригодной калибровки.

TCP0030 – токовый пробник TekVPI 120 МГц, 30 А постоянного и переменного тока.

TCP0150 – токовый пробник 20 МГц, TekVPI, 150 А (для переменного или постоянного тока).

TCPA300/400^*3 – системы измерения тока.

TDP0500 – дифференциальный пробник 500 МГц. DTP1000 – дифференциальный пробник 1 ГГц.

P5205^*3 – высоковольтный дифференциальный пробник 1,3 кВ, 100 МГц.

P5210^*3 – высоковольтный дифференциальный пробник 5,6 кВ, 50 МГц.

P5100 – пассивный высоковольтный пробник 2,5 кВ, 100X.

ADA400A^*3 – высокочувствительный дифференциальный усилитель 100X, 10X, 1X, 0,1X.

Рекомендуемые принадлежности

Pуководство по обслуживанию (только на английском языке): 071-1844-xx

SIGEXPTE – программное обеспечение NI LabVIEW SignalExpress Tektronix Edition TPA-BNC – адаптер TekVPI–TekProbe BNC

TEK-USB-488 – адаптер GPIB–USB

119-6827-00 – Считывающее устройство карт памяти CompactFlash USB

ACD4000 – мягкий транспортный футляр

HCTEK4321 – жесткий транспортный футляр (требуется ACD4000)

RM4000 – монтажный набор

AMT75^*3 – адаптер 1 ГГц, 75 Ом

Гарантия

Гарантия три года (материалы и потраченное на ремонт рабочее время) за исключением пробников.

^*1 В некоторые языковые варианты входит накладка на переднюю панель с переводом.

^*2 Гарантия на осциллограф и предложения по обслуживанию не охватывают пробники и принадлежности. Гарантии и сроки калибровки пробников и приложений см. в соответствующих технических характеристиках.

^*3 Требуется байонетный адаптер TekVPI к TekProbe (TPA-BNC).
