Новинки от SIGLENT. Портативные осциллографы на все случаи жизни

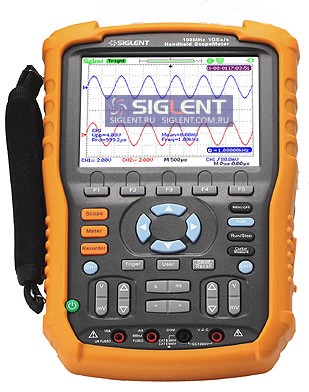

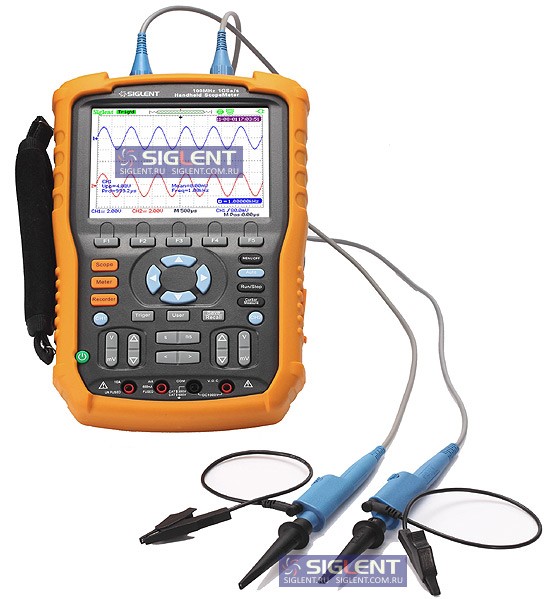

Портативные осциллографы Siglent SHS1102 - новейшие промышленные скоп метры (технология, существенно повышающая качество измерений) высокого класса, являются серьёзными конкурентами лидеров в этой области - Fluke (США) и CAUVIN ARNOUX (Франция).

Новинка от SIGLENT представлена двумя моделями с полосой пропускания 100 МГц и 60 МГц (SHS1102 и SHS1062). Схемотехника осциллографов позволяет сконструировать портативный по размерам прибор, с расширенным набором возможностей, в ряде случаев по функционалу превышающим стационарные модели.

SHS1102 и SHS1062 обладают самым широким набором измерительного потенциала, потому и применяются во многих отраслях промышленности, транспорте, энергетике, строительстве, добывающих областях, используются для обслуживания, контроля, мониторинга, диагностики электрического и электронного оборудования.

SHS1102 и SHS1062 могут применяться как стационарных условиях, так и в полевых. Они стойко переносят неблагоприятные погодные и климатические условия, и призваны обеспечить долгосрочную, безопасную и надежную работу в течение длительного периода времени. Осциллограф укомплектован ударопрочным корпусом для транспортировки и переноски.

Краткое описание осциллографов:

Портативные осциллографы SHS1062/1102 обладают небольшим корпусом из ударопрочного материала. Конструкция приборов наилучшим образом подходит для удобной работы в полевых условиях и его (прибора) транспортировки. Откидная консоль SHS1062/1102 гарантирует удобную работу на плоскости (стол). В режиме осциллографа приборы способны работать с переменными входными аналоговыми и цифровыми сигналами с частотой до 60МГц/100МГц. Высокая частота дискретизации 1000МГц и большой объем памяти SHS1062/1102 обеспечивают достоверный анализ сигналов, а также сохранение зарегистрированной информации на внешний USB накопитель.

• Четыре в одном! - Осциллограф, мультиметр, анализатор спектра, регистратор.
• Частота выборки 1ГГц, 50ГГц в эквивалентном режиме
• Глубина памяти в режиме регистратора 800 тыс. точек. Продолжительность записи 24ч. Экспорт записанных данных для последующего анализа
• Анализ спектра на основе быстрого преобразования Фурье
• В осциллографе применены полностью электрически-изолированные входы, обеспечивающие безопасность при работе на электроустановках до 1000В. (В отличие от многих бюджетных моделей, имеющихся в настоящий момент на рынке приборов, еще только скопметры Fluke и CA обеспечивают полную электрическую развязку и надежную изоляцию обоих каналов осциллографа относительно корпуса и интерфейса от опасного входного напряжения)
• Соответствие новому европейскому стандарту безопасности EN 61010-031 (категория CATII – 1000В. CAT III – 600В. )
• Цена ниже аналогов

Краткие сводные характеристики приборов SHS1062/1102:


		SHS1062		SHS1102
Полоса пропускания		60 МГц		100 МГц
Время нарастания фронта импульса		≤ 5.8нс		≤ 3.5нс
Частота дискретизации		1ГГц
Эквивалентная частота дискретизации		50 ГГц
Чувствительность по вертикали		2мВ-100В/дел
Развертка		5нс-50с/дел		2,5нс-50с/дел
Глубина памяти		2 мил. точек
Разрешение по вертикали		8 бит
Частотомер		6 знаков
Интерфейс		USB накопитель, USB - компьютер
Математическая обработка сигналов		БПФ окна — прямоугольное, Хемминга, Хеннинга и Блэкман-Харриса
Дисплей		Цветной TFT-дисплей, 320 × 240 точек
Мультиметр
6000
Диапазон	Точность
60мВ – 1000В	±0.5%±5 зн
60 мВ –750В	±1%±5зн
60 мВ -10А	±1%±5 зн
60 мВ -10А	±1%±5 зн
40.00нф	±3%±1 зн
400.0нф-400.0мкф	±1%±1 зн
600Ом - 60 МОм	±0.5%±5 зн
<30Ом
0 В ~ 2,0 В
7 мил. точек
Ручной / Автоматический
Категория безопасности
Максимальный ток и напряжение
Вход на входной порт (интерфейс) непосредственно			300 В CAT II
Вход пробника 10:1			1000 В CAT III, 600 CATIII
Напряжение макс. входа мультиметра			Пост. 1000В, пер. 750В
Напряжение между входным разъемом осциллографа и корпусом прибора			1000 В CAT III, 600 В CATIII
Напряжение между входными разъемами осциллографа (между каналов)			1000 В CAT III, 600В CATIII
Напряжение между входным разъемом мультиметра и корпусом прибора			1000 В CAT III, 300В CATIII
Общие характеристики
Блок питания и встроенный литиевый аккумулятор: 7.4В 4500mAh,
1,5 кг
163.мм×259мм×53мм
Два делителя, кабель питания, адаптер, щупы к мультиметру, сумка для переноски (опционально)
