КАТАЛОГ ОБОРУДОВАНИЯ 2008: КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ РЕШЕНИЯ ДЛЯ ВИДЕОПРОИЗВОДСТВА И ТЕЛЕВИДЕНИЯ. ЧАСТЬ 1

Внесем инновации в новый цифровой мир

Решение текущих проблем доставки и качества цифрового видеосигнала

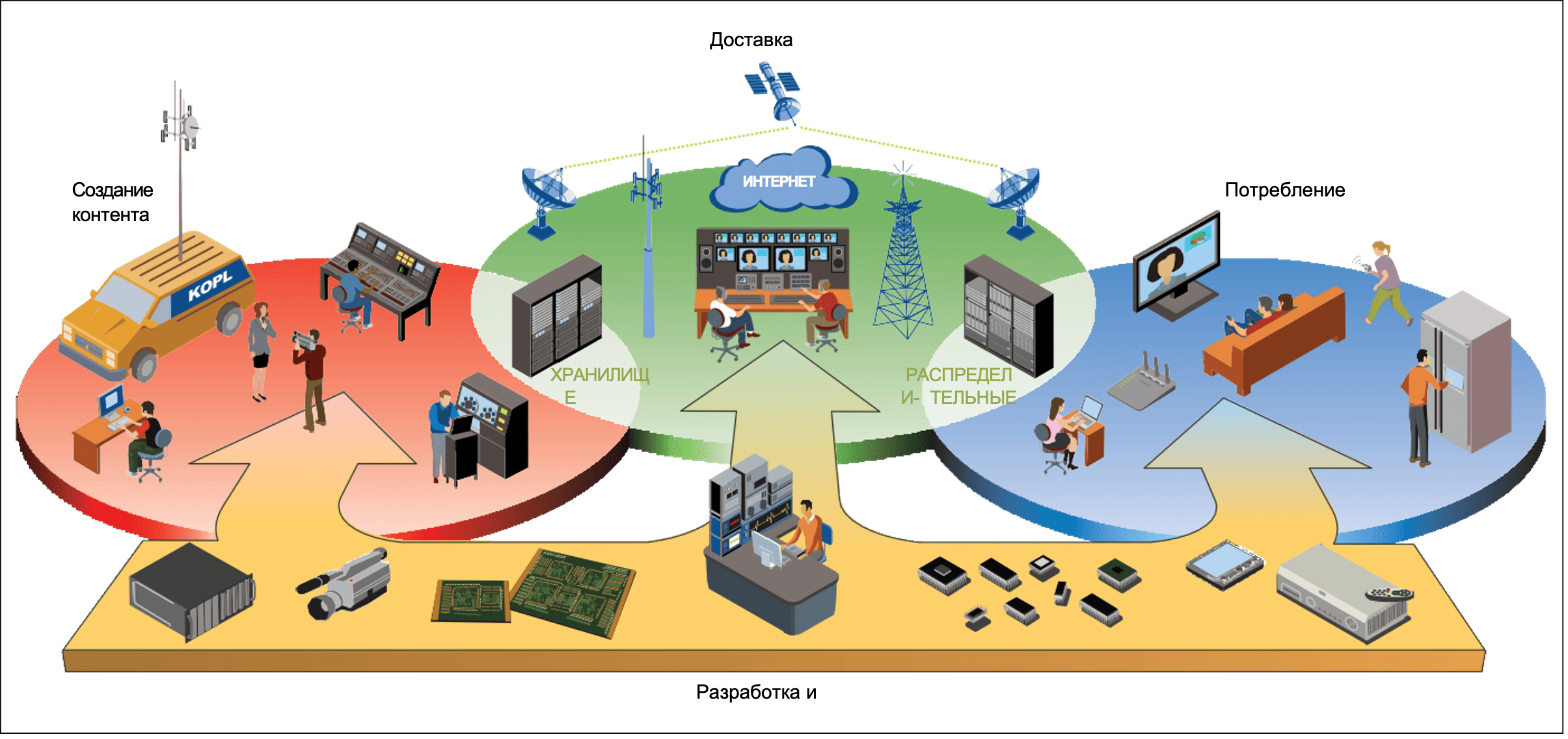

Эти перемены в корне меняют способы создания, хранения, управления, раздачи и просмотра видеоматериалов. Структурную основу цифрового видео составляют компании, создающие и распределяющие видеопрограммы, а также разработчики и изготовители профессиональной и бытовой электроники. Высокий уровень конкуренции в сфере цифровых видеотехнологий отражает интенсивность и размах этих изменений, и Tektronix продолжает выпускать наиболее полные решения для всех участников этого рынка.

Непрерывный инновационный процесс для заказчиков и для Tektronix

Наши заказчики постоянно стремятся улучшить эффективность своего бизнеса и повысить конкурентоспособность. Они нуждаются в средствах, которые позволяют быстро внедрять новые технологии и положительно сказываются на эффективности производственных процессов. Важнейшими компонентами этой модели являются возможности быстрого внедрения новых услуг, обеспечения необходимого уровня качества (QoS) и быстрого выявления и устранения ошибок. Поэтому компания Tektronix старается держаться на переднем крае технологий и вовремя предоставлять заказчикам именно те контрольно-измерительные решения, которые им нужны. Решения Tektronix позволяют нашим заказчикам эффективно внедрять новые технологии, повышать эффективность производственных процессов и достигать совершенства в своей отрасли.

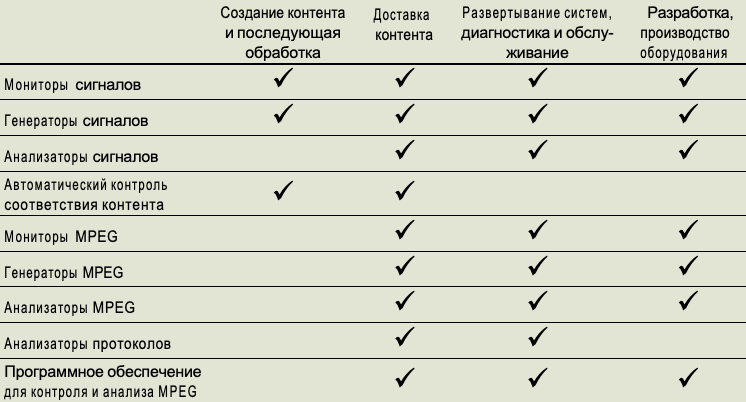

Взгляните на приведенную ниже таблицу решений, и вы увидите, в чем и как мы можем вам помочь.

Мониторы MPEG

Монитор транспортных потоков MTM400A

Монитор транспортных потоков MTM400A представляет собой масштабируемое решение, кото- рое обнаруживает ухудшение качества цифрового ТВ сигнала и позволяет оператору выполнять простую диагностику и быстро выявлять причины возникновения проблем, что обеспечивает надежную работу сети и максимально сокращает время простоя.

FlexVuPlus представляет собой новый мощный web-интерфейс, способный обеспечить повышенную производительность. В окне интерфейса можно открыть до четырех окон, расположив их так, как вам удобно. FlexVuPlus предоставляет настраиваемую панель инструментов, режим просмотра истории и ссылки на основные функции, которые ускоряют анализ причин сбоев при доставке ТВ сигнала. Кроме видео PID на экран выводятся миниатюрные изображения с индикаторами параметров, что позволяет оценить общее состояние программы.

Применение

• Эфирное вещание
• Сбор программ и первичное распределение
• Мониторинг головных станций кабельного ТВ
• Мониторинг спутниковых ТВ сетей или восходящих спутниковых каналов сетевых операторов
• Видео по IP и IPTV
• Добавьте опцию TSCL (ПО анализа транспортных потоков DVB/ATSC/ARIB) позволяющую выполнять анализ записанных на МТМ400А файлов транспортных потоков размером до 192 МБ в режиме отложенного времени на Вашем ПК.

Возможности и преимущества РЧ мониторинга

• Выполнение ключевых измерений согласно стандарту DVB с мониторингом ключевых параметров TR 101 290 в режиме реального времени
• Встроенная операционная система реального времени обеспечивает надежную круглосуточную работу в автономном режиме
• Опция контроля относительно задаваемых пользователями шаблонов гарантирует правильность контента в нужном месте и в нужное время
• Мониторинг достоверности на РЧ уровне с интерфейсами QPSK, QAM, COFDM, 8VSB, Turbo 8PSK и QAM-B
• Режим РЧ диагностики позволяет измерять сигналы при отсутствии синхронизации
• Измерение наиболее важных РЧ параметров, MER и EVM позволяет выявить признаки ухудшения сигнала до того, как они станут заметными на изображении, причем без дополнительного и дорогостоящего РЧ оборудования

Возможности и преимущества IP мониторинга

• Измерения и аварийная сигнализация на уровне IP протокола, включая общую битовую скорость, мгновенную скорость транспортного потока, ошибочные пакеты, потерянные пакеты RTP, нарушение порядка передачи пакетов RTP и интервалы прихода пакетов (PIT)
• Двухпороговая сигнализация и коррелированный по времени журнал ошибок IP и MPEG обеспечивают быструю диагностику ошибок и анализ тенденций, что позволяет прогнозировать предстоящие ошибки транспортного потока MPEG.
• Широкий, но не глубокий мониторинг IP и узкий и глубокий мониторинг MPEG в одном решении
• Одновременный мониторинг уровней IP и MPEG. Встроенные метрики IP и всестороннее тестирование MPEG позволяют быстро привязывать источник ошибок MPEG к IP трафику
• Контролируя качество передаваемого видеосигнала, в любой точке доступа от магистральных IP- сетей до радиочастотных каналов, вещательные компании и сетевые операторы могут улучшить характеристики сети и обеспечить превосходное качество услуг.

Генераторы MPEG

Устройство записи и воспроизведения MPEG MTX100B

Записывающий и воспроизводящий MPEG потоки прибор MTX100B снижает затраты на разработку изделий и сокращает время продвижения на рынок, предлагая гибкое и портативное устройство записи и воспроизведения. Он позволяет быстро тестировать проектируемые устройства, проверять их на соответствие стандартам и определять предельные рабочие пара- метры. Анализ транспортных потоков в режимах реального и отложенного времени и генерация IP пакетов позволяют применить всю мощь лабораторного анализа в полевых условиях, причем с помощью небольшого портативного прибора.

Применение

• Тестирование интегрированных приемников-декодеров и абонентских приставок (IRD/STB) на стадии разработки и производства
• Оценка параметров профессионального оборудования MPEG и MPEG/IP
• Проверка параметров систем MPEG и MPEG/IP
• Портативный полевой прибор для установки, сдачи в эксплуатацию и отладки систем передачи MPEG и MPEG/IP
• В сочетании с MTM400A может использоваться для записи живых потоков объемом до 100 ГБ по сигналу запуска.

Возможности и преимущества

• Большая емкость жёсткого диска и высокая скорость записи и воспроизведения транспортных потоков MPEG позволяют создавать и использовать собственные библиотеки тестовых потоков
• Имеется новая библиотека тестовых потоков, в состав которой входит 300 видео и 50 аудио тестовых транспортных потоков. Созданные как H.264 и MPEG-2, HD и SD, эти транспортные потоки могут использоваться в качестве эталона для проверки декодеров в видеооборудовании. А с помощью опции мультиплексора эталонные потоки можно создавать так, чтобы они содержали служебную информацию (SI) DVB и ATSC
• Опция МХ – мультиплексор - позволяет создавать мультиплексированные транспортные потоки в режиме отложенного времени для генерации заведомо хороших тестовых потоков или потоков с известными повторяемыми ошибками для тестирования на соответствие стандартам или для проверки работы в максимально неблагоприятных условиях
• Обновление временных меток и таблиц в реальном времени для обеспечения безошибочного циклического воспроизведения
• Вставка PCR джиттера позволяет тестировать устройства и системы в максимально неблагоприятных условиях
• Новая функция добавления джиттера и ошибок пакетов на уровне IP в сочетании с непрерывным обновлением временных меток для непрерывного безошибочного циклического воспроизведения позволяет создавать надежные источники IP-потоков с ошибками и без для тестирования сетей и абонентского оборудования в стрессовых режимах
• Опции интерфейсов: ASI, SMPTE310M и Ethernet/IP
• Новые программные опции позволяют анализировать транспортные потоки, буфер, пакетированные элементарные потоки (PES) и элементарные потоки, а также выполнять анализ и генерацию вещательных данных

Генераторы MPEG

Генератор РЧ сигналов ISDB-T и ISDB-TB

Генератор РЧ сигналов ISDB-T RTX100B представляет собой гибкое недорогое решение для проверки конструкции и тестирования на соответствие цифрового видеооборудования, соответствующего стандарту комплексной службы цифрового наземного вещания (ISDB-T и ISDB-TB). RTX100B позволяет записывать и воспроизводить транспортные потоки MPEG-2 и модулировать преобразованный РЧ сигнал.

Применение

• Тестирование бытовых приемников ISDB-T и ISDB-TB на стадии разработки и производства
• Оценка параметров профессионального оборудования ISDB-T и ISDB-TB
• Проверка параметров систем ISDB-T и ISDB-TB
• Имитация цифрового наземного вещания
• Воспроизведение и запись потоков по расписанию для вещательных и производственных приложений

Возможности и преимущества

• Быстрая настройка за счет автоматического определения параметров вещаемого потока и соответствующей модуляции РЧ выхода
• RTX100B можно использовать в качестве простого модулятора ISDB-T, поскольку он может модулировать поток прямо из ASI, не требуя его сохранения
• Обновление в реальном времени временных меток, таблиц и коррекции ошибок (FEC) Рида-Соломона ISDB-T для безошибочного циклического воспроизведения
• Возможность загрузки транспортных потоков через интерфейсы IEEE1394b, USB2.0 и GbE обеспечивает оптимальную гибкость для создания библиотек транспортных потоков
• Функция добавления джиттера и ошибок пакетов на уровне IP в сочетании с непрерывным обновлением временных меток для непрерывного безошибочного циклического вос- произведения позволяет создавать надежные источники IP-потоков с ошибками и без для тестирования сетей и абонентского оборудования в стрессовых режимах
• Опция МХ – мультиплексор - позволяет создавать мультиплексированные транспортные потоки в режиме отложенного времени для генерации заведомо хороших тестовых потоков или потоков с известными повторяемыми ошибками для тестирования на соответствие стандартам или для проверки работы в максимально неблагоприятных условиях
• Новые программные опции позволяют анализировать транспортные потоки, буфер пакетизированные элементарные потоки (PES) и элементарные потоки, а также выполнять анализ и генерацию вещательных данных
• Имеется новая библиотека тестовых потоков, в состав которой входит 300 видео и 50 аудио тестовых транспортных потоков. Созданные как H.264 и MPEG-2, HD и SD, эти транспортные потоки могут использоваться в качестве эталона для проверки декодеров в видеооборудовании. А с помощью опции мультиплексора эталонные потоки можно создавать так, чтобы они содержали служебную информацию (SI) DVB и ATSC

Генератор РЧ и IP MPEG сигналов RTX130B

Головная Станция в виде одного прибора

Простой в обращении прибор RTX130B представляет собой портативное, гибкое и функционально насыщенное устройство записи и воспроизведения потоков MPEG с выходом модулированного РЧ сигнала и возможностью генерации IP потоков. RTX130B соответствует стандартам DVB-C/QAM ITU-T J.83, Приложениям A (DVB-C), B, C и спецификациям ATSC VSB. RTX130B идеально подходит для разработки и оценки качества бытового оборудования QAM и VSB, такого как абонентские приставки/декодеры, телевизоры с интегрированными декодерами и комбинированных устройств с РЧ и IP/Ethernet входами.

Применение

• Головная станция в одном приборе для систем тестирования собственной разработки
• Тестирование бытовых приемников QAM и VSB на стадии разработки и производства
• Проверка параметров систем QAM и VSB
• Имитация цифрового эфирного и кабельного вещания
• Воспроизведение и запись потоков по расписанию для производственных целей
• В сочетании с MTS4EA и PQA500 – анализ качества изображения абонентских ТВ приставок (STB)
• В сочетании с испытательными таблицами и VM6000 – анализ аналоговых видеовыходов абонентских ТВ приставок (STB)

Возможности и преимущества

• Встроенный генератор MPEG, преобразователь частоты и РЧ модулятор позволяют оценивать характеристики продуктов на уровнях ПЧ и РЧ
• Функция добавления джиттера и ошибок пакетов на уровне IP в сочетании с непрерывным обновлением временных меток для непрерывного безошибочного циклического вос8произведения позволяет создавать надежные источники IP-потоков с ошибками и без для тестирования сетей и абонентского оборудования в стрессовых режимах
• Большая емкость жесткого диска и высокая скорость записи и воспроизведения транс- портных потоков MPEG позволяют создавать и использовать собственные библиотеки тестовых потоков
• Имеется новая библиотека тестовых потоков, в состав которой входит 300 видео и 50 аудио тестовых транспортных потоков. Созданные как H.264 и MPEG-2, HD и SD, эти транспортные потоки могут использоваться в качестве эталона для проверки декодеров в видеооборудовании. А с помощью опции мультиплексора эталонные потоки можно создавать так, чтобы они содержали служебную информацию (SI) DVB и ATSC
• Непрерывное безошибочное циклическое воспроизведение транспортного потока обеспечивает длительное воспроизведение, а вставка PCR джиттера позволяет тестировать устройства в максимально неблагоприятных условиях
• Опция МХ – мультиплексор - позволяет создавать мультиплексированные транспортные потоки в режиме отложенного времени для генерации заведомо хороших тестовых потоков или потоков с известными повторяемыми ошибками для тестирования на соответствие стандартам или для проверки работы в максимально неблагоприятных условиях
• Новые программные опции позволяют анализировать транспортные потоки, буфер, пакетированные элементарные потоки (PES) и элементарные потоки, выполнять анализ и генерацию вещательных данных

Система тестирования MPEG серии MTS400

Система тестирования MTS400 обладает существенными преимуществами по сравнению с традиционными анализаторами MPEG и может работать как в режиме реального времени (живые потоки), так и в режиме отложенного времени (записанные потоки). Сочетание регистрации ошибок в реальном времени, инноваци- онного высокоскоростного анализа, широкого набора интерфейсов и интеллектуальной системы управления позволяет очень быстро выявлять и устранять редко возникающие ошибки в веща- тельном оборудовании.

Обширный набор аналитических средств включает в себя анализатор транспортных потоков (TS), анализатор буфера, анализаторы PES и компрессированных видео- и аудиосигналов элементарных потоков (ES), редактор транспортных потоков, мультиплексор и приложения по вещанию данных для создания и анализа транс- портных потоков, а также для возможности ввода в них ошибок. Эти программы, выпускаемые в виде автономных приложений или в составе приборов серии MTS400, предоставляют средства тестирования, необходимые для разработки абонентского оборудования следующего поколения и программных продуктов для вещательной индустрии.

Применение

• Решения MTS430 для производителей оборудования – исследования и разработка
• Технология CaptureVu™ обеспечивает быстрое выявление и устранение ошибок в системах и оборудовании
• Высокоскоростной IP-интерфейс Gigabit Ethernet (GbE) и встроенные средства пере- крестного анализа уровней MPEG/IP позволяют выполнять сложную диагностику синхронизации в оборудовании IPTV и видео по IP
• Мультиплексор/ремультиплексор позволяет гибко создавать тестовые потоки и изменять их
• Быстрый и глубокий анализ выбранных элементов транспортных потоков для подтверждения функциональности и соответствия стандартам
• Тестирование и проверка буферов абонентских ТВ приставок
• Дополнительная функция анализа элементарных потоков для разработки и оптимизации кодеков

Решения MTS400 для вещательных компаний и сетевых операторов

• РЧ и IP интерфейсы и функции анализа позволяют создать одноприборное решение для диагностики вещательных систем
• Встроенная функция перекрестного анализа уровней MPEG/IP и журнал регистрации событий дают возможность быстро диагностирвать ошибки сети и позволяют обойтись без дополнительного IP или РЧ диагностического оборудования
• Технология CaptureVu™ позволяет выявлять редко возникающие сетевые проблемы, которые не замечают другие анализаторы
• Тестирование входных потоков или выходов кодеров, входов/выходов мультиплексоров, модуляторов головных станций и IP инкапсуляторов
• Диагностика ошибок кодеров
• Анализ транспортных потоков для подтверждения правильности работы системы и выявления ошибок на этапах установки и сдачи в эксплуатацию

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
