Вам необходимо проверить сетевой кабель, чтобы убедиться в его исправности, но как это сделать? Вы используете многомодульный кабельный тестер для проверки целостности, напряжения и уровня сигнала в проводах кабеля. Но вопрос остаётся. Что именно это означает? Читайте дальше, чтобы узнать о различных способах использования многомодульного кабельного тестера.

Что такое многомодульный кабельный тестер и принцип его работы
Многомодульный кабельный тестер предназначен для проверки всех возможных типов оконечных кабелей. Он оснащен встроенным компонентом для тестирования телефонных и Ethernet-соединений с разъёмами RJ45, RJ12 и RJ11.

Принцип работы

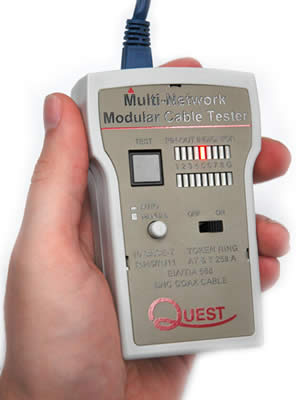

Держа в руках тестер LAN, подключите конец кабеля с разъемом RJ-45 к левому порту на задней панели тестера LAN.

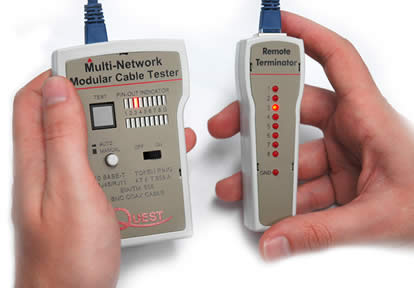

Вам необходимо подключить один конец кабеля к устройству удаленного тестирования, а затем запустить последовательность тестирования, как обычно, с основного блока тестирования; это можно сделать как в ручном, так и в автоматическом режиме. В отличие от обычного тестирования, которое вы можете выполнять без присутствия кого-либо рядом, для удаленного тестирования требуется напарник, который будет считывать данные с основного блока, чтобы ваше внимание было сосредоточено исключительно на считывании данных с удаленного блока; все активные индикаторы горят и готовы к использованию, что может указывать на проблему, если все активные индикаторы не горят и никто не заинтересован в том, чтобы все заработало снова. Если был доступен другой человек — независимо от того, живет ли он далеко или поблизости — убедитесь, что он не мешает вам во время подготовки, потому что мы не хотим, чтобы кто-то тыкал чем-то еще, кроме необходимого.

Шаг 1 — Подключите тестер многомодульного кабеля

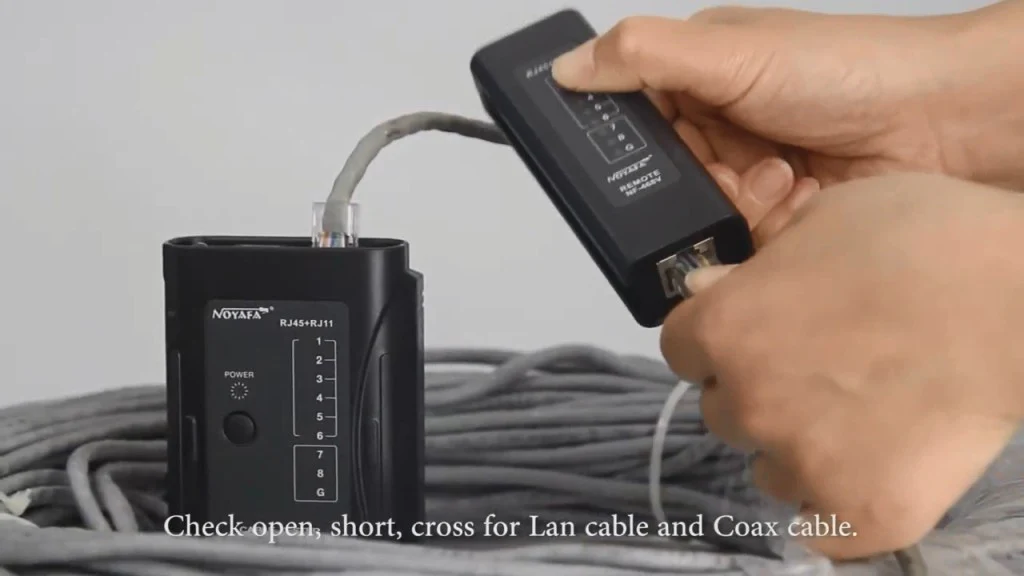

Подключите Ethernet-кабель к обоим концам коробки, по одному с каждой стороны. Один из них будет подключен к передатчику, а другой — к приемнику. Эти коробки представляют собой пример того, как будет выглядеть компьютерная сеть после сборки, поэтому, прежде чем продолжить, убедитесь, что вы знаете, куда подключается каждый из них. Большинство кабельных тестеров оснащены несколькими USB-портами. Это связано с тем, что они предназначены для тестирования широкого спектра устройств, поэтому на них обычно имеется как минимум два, а иногда и четыре порта. Подключите один конец тестовых проводов к каждому порту; они должны быть промаркированы цифрами от 1 до 4 или аналогичной маркировкой. Если у вас есть модульные кабели, теперь самое время подключить и их. Теперь, когда всё подключено, включите тестер. В большинстве случаев достаточно нажать кнопку — и на экране автоматически отобразится вся необходимая информация о подключенных компонентах. Тестер также сообщит вам о наличии проблем с кабелями или разъёмами.

Убедитесь, что всё работает: как только ваш тестер всё определит, попробуйте использовать устройство, подключенное к порту 1 (обычно смартфон). Как только всё заработает, перейдите к устройству, подключенному к порту 2 (например, другому телефону), и продолжайте, пока всё не будет проверено.


Шаг 2 — Включите тестер

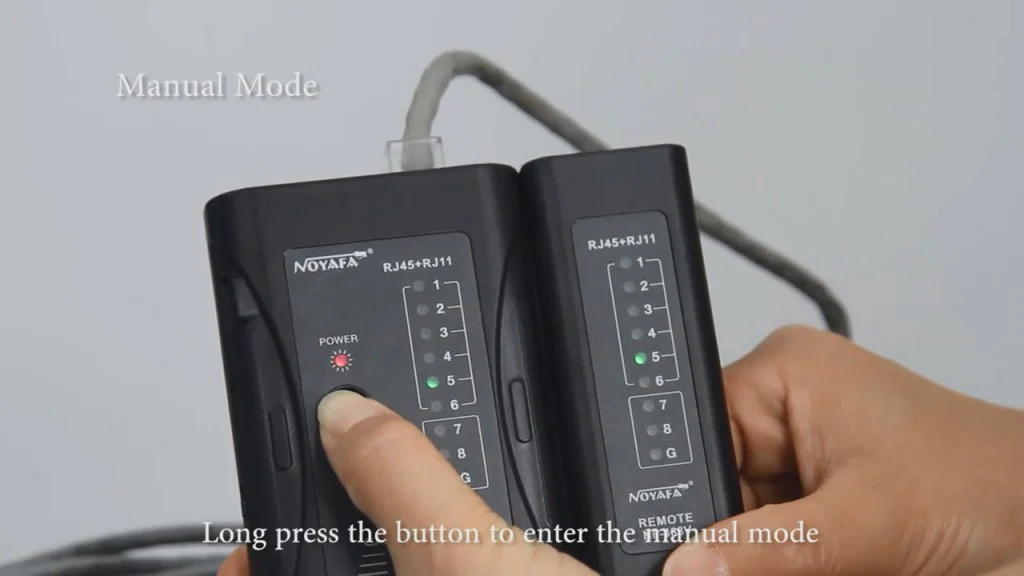

Включите тестер сетевого кабеля. Он отправит сигнал с одного конца коробки на другой; именно это происходит в вашей компьютерной сети, когда сообщение передаётся по кабелям — то же самое, что вы сейчас и сделаете, когда этот тестер кабеля будет постоянно подключён к каждому проводу. Для большинства кабельных тестеров требуется нажать и удерживать кнопку питания при подключении кабеля RJ-45. Затем отпустите кнопку питания, но продолжайте удерживать её около 2 секунд. Некоторые тестеры, например, Fluke Networks или Fiber Solutions, имеют индикатор, который загорается при подключении тестера, указывая на готовность к работе. При использовании тестеров Gigahertz Solutions или Fluke Networks я рекомендую нажать и удерживать кнопку тестирования примерно 2 секунды, пока не загорятся индикаторы, сигнализирующие о готовности к использованию. Если ничего не происходит, попробуйте нажать и удерживать кнопку ещё раз, пока не загорятся индикаторы.
Некоторые тестеры требуют дополнительных действий для корректной работы, поэтому при необходимости обязательно прочтите руководство пользователя. Как уже упоминалось, большинство многомодульных кабельных тестеров позволяют выбрать тип кабеля для тестирования. Первый выбор обычно делается между UTP (неэкранированная витая пара) и STP (экранированная витая пара).
Важно выбрать STP при тестировании кабелей, отличных от UTP, поскольку STP-кабели имеют дополнительное экранирование, которое помогает защититься от электромагнитных и радиочастотных помех во время тестирования. Некоторые многомодульные кабельные тестеры также позволяют выбирать, проводить ли с ними проверку целостности.

Шаг 3 — Прочитайте, что обнаружил тестировщик

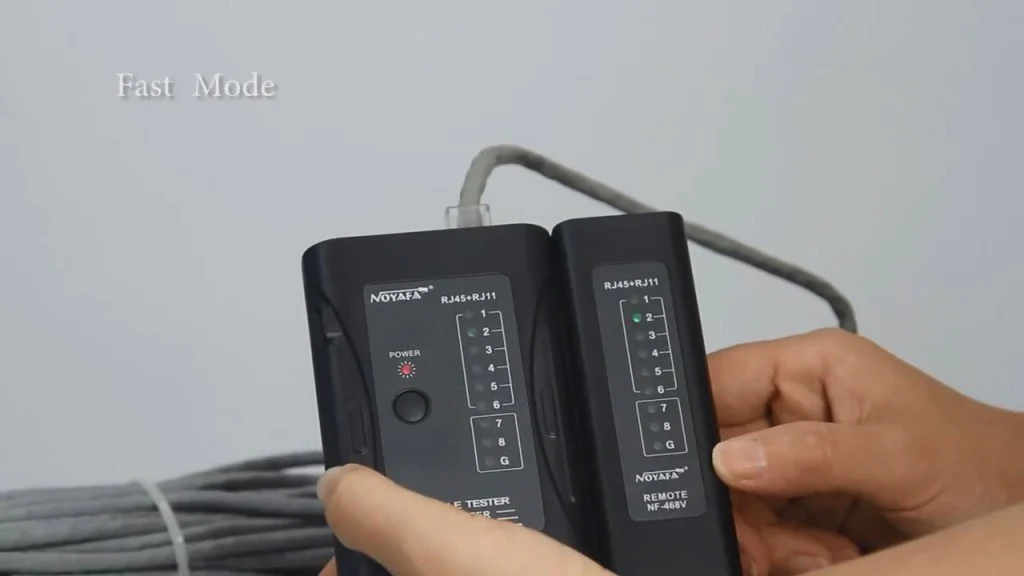

Пока сообщение передаётся с одного конца кабеля на другой, вы заметите, что несколько индикаторов мигают — некоторые красным, некоторые зелёным. Это означает, что всё работает нормально! Если же индикаторы не мигают вообще, значит, с вашим сетевым подключением что-то серьёзно не так. Разница между этими двумя цветами может варьироваться в зависимости от устройства, но мы надеемся, что вы сможете определить неисправность, просто взглянув на то, какие цвета индикаторов мигают последовательно! Показания мультиметра покажут, сколько пар исправны, сколько закорочены и есть ли обрыв в паре. Хотя все эти проблемы неприятны, важно помнить, что закороченная пара (два провода закорочены) обычно вызывает проблемы на обоих концах кабеля. Таким образом, проверяя каждый провод по отдельности, вы можете определить, какой из них неисправен, и отремонтировать или заменить его. Это особенно полезно при поиске неисправностей в домашней электропроводке в районах, где в доме не установлены модульные телефонные розетки или монтажные блоки; без модульных соединений проверка отдельных проводов может быть утомительной.
Чтобы упростить задачу, ищите тестеры с функцией проверки целостности цепи, помогающие выявить неисправные провода. Например, если у вас оборванная пара (два провода не соединены), и вы хотите узнать, какой из них неисправен, не проверяя их по отдельности, просто прикоснитесь одним щупом к каждому концу обрыва, а затем проведите другим щупом по каждому проводу отдельно — место обрыва определяется первым соединённым проводом.
Если ни один из щупов не контактирует, значит, оба провода оборваны где-то между ними. В некоторых случаях вам могут понадобиться дополнительные инструменты, такие как омметр или индикатор напряжения, в зависимости от того, какая информация вам нужна от тестера.

Шаг 4 — Прочитайте задачу

Есть много способов определить, что с кабелями что-то не так, когда они светятся по-разному. Этот тестер может подсказать вам, как действовать в данной ситуации, основываясь на изменении цвета свечения, которое он обнаруживает, и отправить сигнал оператору. Сначала определите предполагаемое место возникновения проблемы, а затем отсоедините кабель от коробки, к которой он подключен, прежде чем убрать его на хранение.
Сетевые тестеры используются для выявления неисправностей, которые могут возникнуть при создании сети. Эти приборы способны обнаруживать короткие замыкания, обрывы, перепутанные кабели и разветвления в кабелях. Они измеряют длину кабелей, генерируя звуковые сигналы при измерении различных проводов и пар в кабеле. Этот прибор использует кабельную технологию, аналогичную той, что применяется в беспроводных сетях связи для передачи голоса по цифровым каналам, таким как витая пара.
