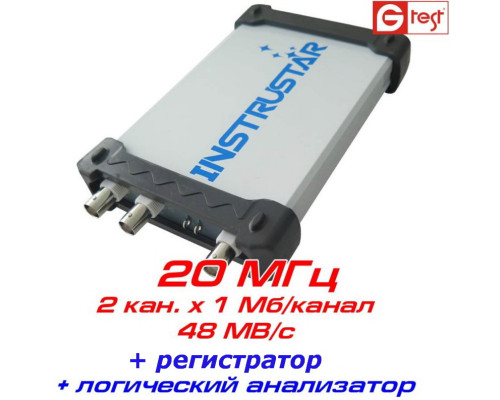

ISDS205C виртуальный осциллограф, 20 МГц, 2 канала
• Полоса пропускания: 20 МГц
• Количество каналов: 2 канала
• Скорость выборки: 48 МВ/с (Real time)
• Режим измерений, курсорные измерения
• Объём памяти буфера 1МБ/канал
• Анализатор спектра FFT
| Осциллограф | Анализатор спектра | Регистратор | Логический анализатор | DDS-генератор | |
| ISDS205A | • | • | • | ||
| ISDS205B | • | • | • | • | |
| ISDS205C | • | • | • | • | |
| ISDS205X | • | • | • | • | • |
Детальные технические характеристики, руководство пользователя и программное обеспечение ISDS205C.
| Кол-во каналов / импеданс | 2 / 1 МОм, 25 пФ |
| Полоса пропускания | 20 МГц |
| Режимы по входу | AC/DC |
| Диапазон измерения напряжения | ±6В (1X) / ±60В (10X) |
| Диапазон развёртки | от 1нс до 20 с. |
| Скорость выборки / разрядность | 48 МВ/с / 8 бит |
| Объем памяти | 1 Мб / канал |
| Режим синхронизации | авто / норм / ждущий |
| Условия захвата | фронт, нарастающий фронт, ниспадающий фронт |
| Режим дисплея | XY, XT |
| Количество каналов | 2 |
| Полоса пропускания | 20 МГц |
| Алгоритм | FFT (18 окон) / корреляционный анализ |
| FFT-количество точек | от 8 до 1048576 / канал |
| FFT-измерения | гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR |
| FFT-окна |
Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, window method |
| Количество каналов | 2 |
| Скорость выборки | 1 канал: от 1К до 24М выборок /сек; 2 канала: от 1К до 16М выборок /сек |
| Объём записи | максимум 4 Гб |
| Количество каналов | 16 |
| Скорость выборки | 8 каналов: от 25К до 24М выборок /сек; 16 каналов: от 250К до 16М выборок /сек |
| Объём записи | 1Мб - 2Гб |
| Количество каналов | 8 |
| Анализ протоколов | Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S/PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI/O, Simple Parallel, MDIO, USB1.1, PS/2 Keyboard/Mouse |
| Объём записи | 1Мб - 10Тб |
КОМПЛЕКТАЦИЯ
• USB-осциллограф ISDS205C - 1 шт.
• Пробники осциллографические - 2 шт.
• Кабель USB - 1 шт.
• Программное обеспечение, CD-диск - 1 шт.
• Руководство пользователя - 1 шт.
• Гарантийный талон - 1 экз.
Варианты написания: ISDS205C, ISDS-205C, ISDS 205C
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
