АНАЛИЗАТОРЫ СПЕКТРА РЕАЛЬНОГО ВРЕМЕНИ RSA3300B (ЧАСТЬ 1)

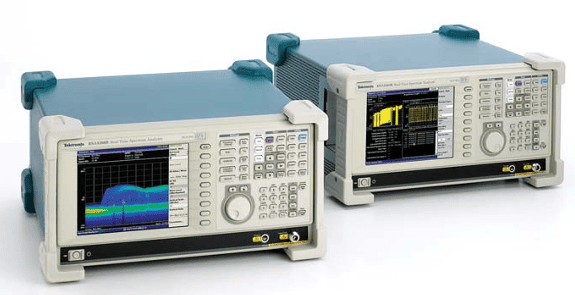

Анализаторы спектра реального времени серии RSA3300B с диапазоном от 0 до 3/8 МГц с технологией DPX™

RSA3300B позволяет легко обнаруживать проблемы, незаметные для других анализаторов. Революционная технология отображения спектра DPX выделяет цветом переходные процессы в частотной области, позволяя мгновенно оценить стабильность схемы или отобразить ошибку в момент ее появления. Такое живое отображение переходных процессов не дает никакой другой анализатор сигналов. После обнаружения проблемы с помощью DPX, анализатор спектра реального времени (RTSA) RSA3300B можно настроить так, чтобы синхронизироваться по событию в частотной области, записать изменяющиеся события и выполнить коррелированный по времени анализ во всех областях. В одном приборе вы получаете функции высококачественного векторного анализатора сигналов, анализатора спектра и уникальные возможности обнаружения, запуска, захвата и анализа, присущие анализатору спектра реального времени.

Возможности и преимущества

Обнаружение

• Технология обработки спектра DPX™ позволяет по-новому взглянуть на изменяющиеся РЧ сигналы за счет цветовой градации событий в зависимости от частоты их появления
• Революционная технология DPX позволяет отображать переходные процессы со скоростью >48000 спектральных измерений в секунду

Система запуска

• Уникальная функция запуска по частотной маске (FMT) позволяет выполнять синхронный захват переходных процессов РЧ сигналов по любым изменениям в частотной области

Захват

• Диапазон частот от 0 до 8 ГГц
• Все сигналы в полосе обзора до 15 МГц захватываются в память
• Длительность захвата до 2,56 секунд с полосой 15 МГц позволяет выполнять полный анализ сигнала за один захват
• Предварительная селекция и полное отсутствие зеркальных составляющих обеспечивает полный динамический диапазон в любой полосе захвата
• Интерфейсы для подключения РЧ пробников TekConnect®
• Дифференциальный вход IQ

Анализ

• Всесторонний коррелированный по времени мультидоменный анализ позволяет сопоставлять проблемы по времени, частоте, фазе и амплитуде, что ускоряет выявление причин и следствий в процессе диагностики
• Функции измерения мощности и статистической обработки сигнала помогают измерять характеристики компонентов и систем
• Имеются функции измерения длительности импульса, скважности и сдвига фазы между импульсами
• Программное обеспечение RSAVu позволяет выполнять автономный анализ
• Анализ аналоговой демодуляции
• Анализ искажений звука

Применение

• Отладка радиочастотных компонентов, модулей и систем
• Поиск помех и неизвестных сигналов в процессе мониторинга спектра
• Анализ изменяющегося поведения стандартных и специальных радиосистем
• Измерение параметров радиостанций тактической связи в полевых условиях
• Измерение характеристик радаров и импульсных РЧ сигналов
• Мощные функции векторного анализа сигналов и возможность анализа источников сигнала
• Широкий диапазон поддерживаемых стандартов для анализа RFID, 3GPP, 3GPP2, LTE (через RSALTE) и систем WiMax (через RSA-IQWiMax)
• Всесторонние измерения аналоговой демодуляции и искажений звука для средств тактической радиосвязи и гидролокационных систем

Обнаружение

Технология отображения спектра DPX позволяет анализировать переходные процессы. Выполняя до 48000 преобразований частоты в секунду, анализатор может отображать события в частотной области длительностью от 41 мкс. Это на порядок быстрее традиционных технологий анализа. События маркируются цветом в зависимости от частоты появления, что позволяет очень точно оценить характер переходных процессов.

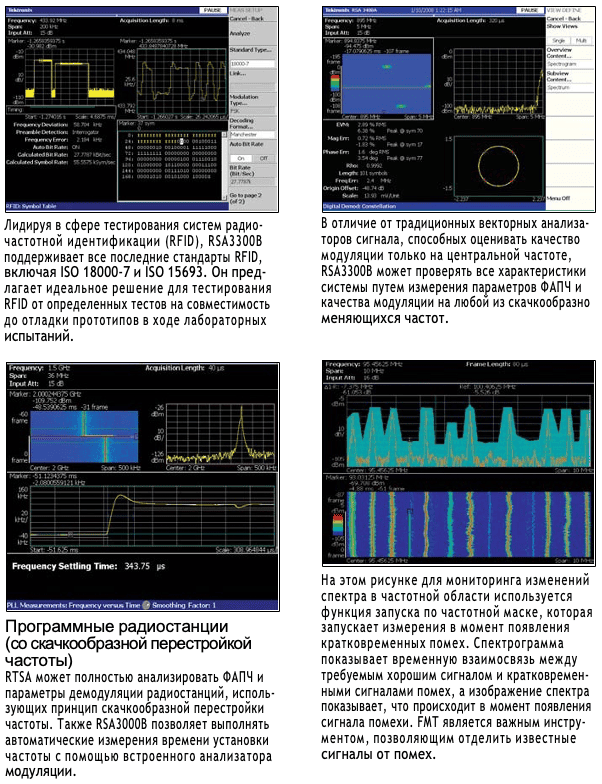

Революционная технология отображения DPX позволяет увидеть переходные процессы, выбросы и нестабильности, не заметные для других типов анализа. На этом рисунке показаны сигналы считывателя и электронной метки RFID, ведущие передачу с разными уровнями и частотами.

Система запуска

Предложенная компанией Tektronix функция запуска по частотной маске (FMT, опция 02) облегчает работу с сигналами в частотной области и захват переходных процессов в полосе до 15 МГц. FMT можно настроить так, чтобы отслеживать все изменения в занимаемом спектре в пределах полосы захвата. Функция запуска по уровню мощности, работающая в любой полосе захвата, срабатывает в тот момент времени, когда мощность входного РЧ сигнала пересекает установленный порог. Для запуска по событиям, происходящим в тестируемой системе, имеется вход внешнего сигнала запуска.

Захват

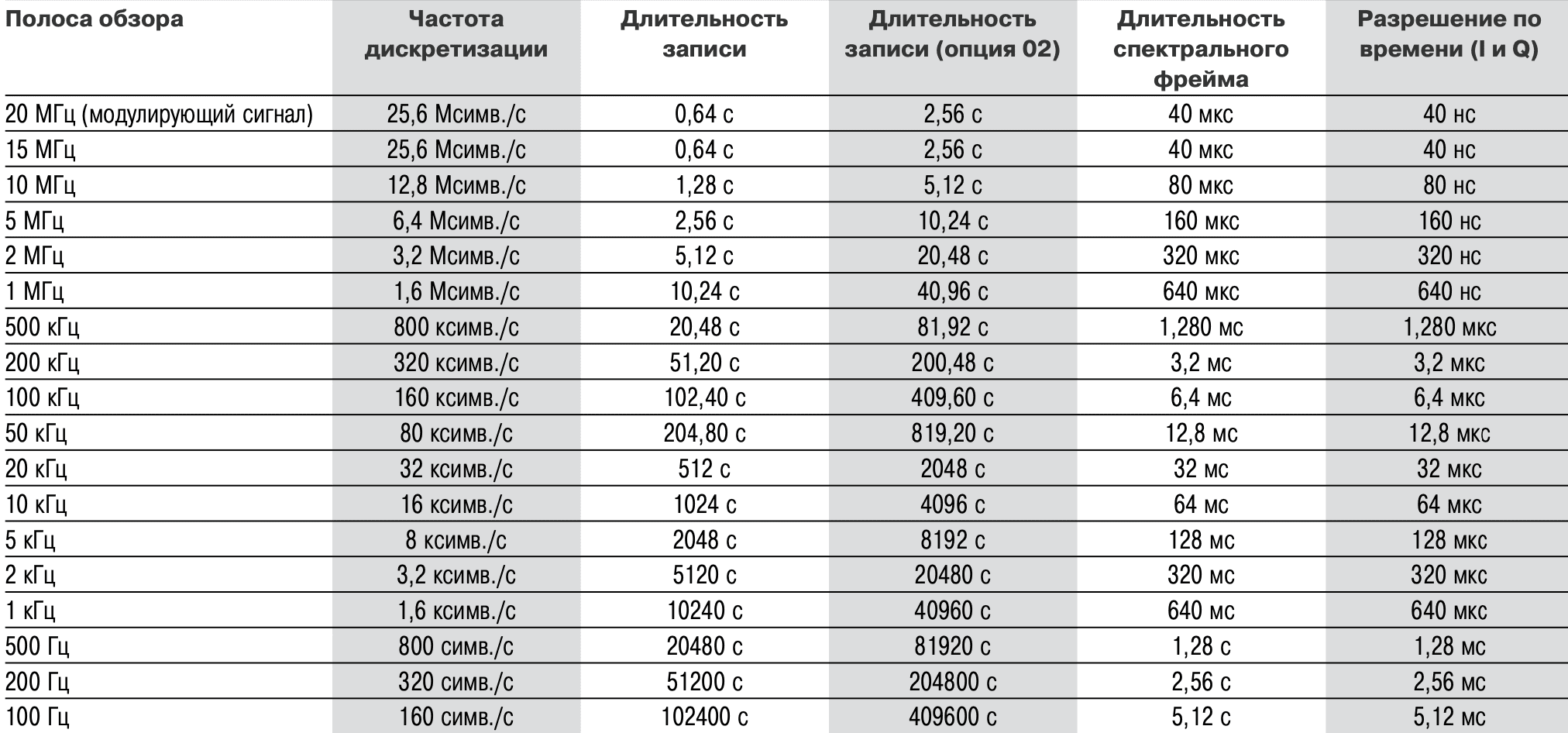

В отличие от многих приборов SA/VSA, анализаторы RSA3300B всегда полностью настроены на подавление паразитных и зеркальных составляющих для любой комбинации полосы и частоты захвата. Захват малых сигналов выполняется в пределах свободного от паразитных составляющих динамического диапазона (SFDR), равного 70 дБ, с лучшим в этом классе уровнем подавления зеркальных составляющих во всех полосах захвата. Однократный захват сигнала позволяет выполнить несколько измерений без повторных захватов. Продолжительность записи варьируется в зависимости от полосы захвата и достигает значения 2,56 секунды в полосе 15 МГц, 40,96 секунды в полосе 1 МГц или 1,14 часа в полосе 10 кГц с опцией 02 (FMT/Расширенный объем памяти).

Демодуляция RFID

Анализ

Анализаторы RSA3300B предлагают функции, повышающие производительность труда инженеров, работающих с электронными компонентами или занимающихся проектированием, интеграцией и тестированием радиочастотных систем, а также инженеров по эксплуатации, занятых управлением сетями или распределением спектра.

• Спектрограммы отображают зависимость частоты и амплитуды от времени. Измерения коррелированны по времени в частотной, фазовой, амплитудной и модуляционной областях.
• Функции анализа аналоговой демодуляции и анализа импульсов присутствуют в стандартной конфигурации прибора.
• Анализ аналоговой демодуляции сигнала, АМ, ЧМ, ФМ.
• Анализ искажений звука в диапазоне модулирующего сигнала, АМ и ЧМ с отображением спектрограмм реального времени и графическим отображением гармонических и паразитных составляющих. Широкий выбор ФНЧ, ФВЧ, полосовых фильтров и предискажений.
• Широкий набор функций анализа модуляции, включая стандарты UMTS (3GPP HSUPA и HSDPA) и WiMax (стационарный и мобильный). Функции общего анализа модуляции поддерживают CPM, M-QAМс, QPSK SOQPSK, nFSK и последние стандарты RFID, в том числе ISO 18000-7 и 15963, плюс анализ источников сигнала, включая фазовый шум, джиттер и время установки частоты. Подробное описание измерительных опций приведено в технических характеристиках.
• Возможность импорта определенных пользователем и эталонных фильтров для специальных типов модуляции.
• Сохранение захваченных сигналов в формате .mat или .csv для последующей обработки и анализа.

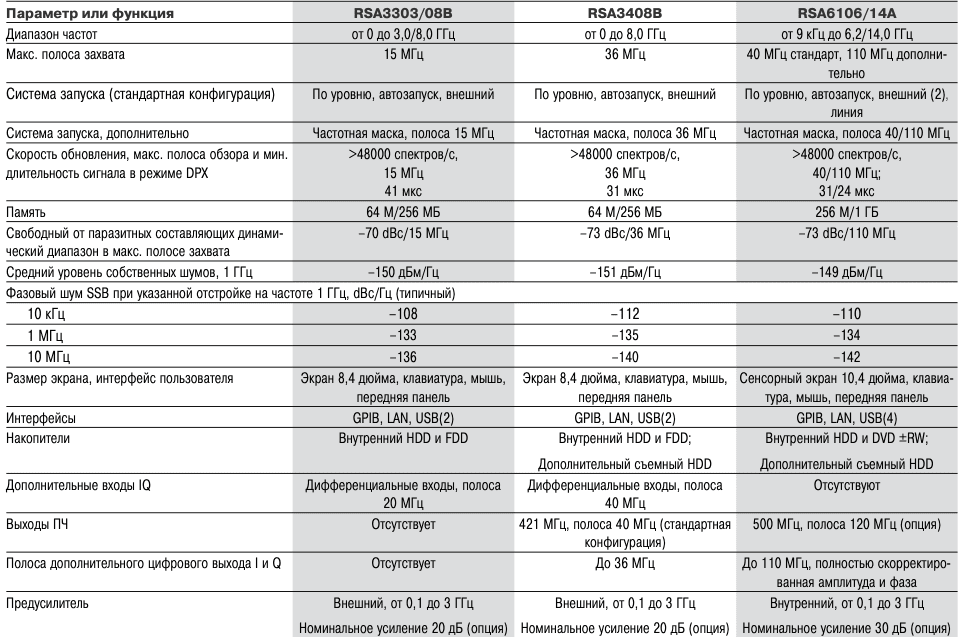

Технические характеристики

Система запуска

Режимы запуска – автозапуск, синхронный запуск (однократный или непрерывный)

Источник запуска – РЧ вход, вход внешнего сигнала запуска

Типы запуска – по уровню мощности или по частотной маске (опция 02).

Положения сигнала запуска – устанавливается в диапазоне от 0 до 100 % от общей длительности захвата.

Запуск по уровню мощности

Диапазон уровня – от 0 дБfs до -40 дБ ^*1 от опорного уровня

Полоса сигнала запуска – от 100 Гц до 15 МГц (равна выбранной полосе обзора) Погрешность положения сигнала запуска (запуск по мощности и внешний запуск) – ±2 отсчета

Запуск по частотной маске (опция 02)

Форма маски – определяется пользователем

Горизонтальное разрешение точек маски – 1 дв. разряд

Диапазон уровня – от 0 дБfs до -60 дБ ^*1 для вертикальной шкалы 10 дБ/дел

Погрешность уровня – равна погрешности опорного уровня + неравномерность АЧХ в диапазоне от 0 до 60 дБfs

Диапазон полосы обзора – начальная частота ≥ 20 МГц: от 100 Гц до 15 МГц. конечная частота < 20 МГц: от 100 Гц до 20 МГц

Минимальная длительность события для 100 % вероятности запуска – 40 мкс (в минимальной полосе захвата).

События, длительность которых меньше указанной минимальной длительности, приводят к снижению точности запуска по частотной маске.

Погрешность положения сигнала запуска – ±2 фрейма (для полосы обзора 15 МГц, погрешность – ±80 мкс).

Внешний запуск

Диапазон уровня – от –1,5 В до +1,5 В.

Разрешение по уровню – 0,1 В.

Погрешность положения сигнала запуска – ±2 отсчета

Входное сопротивление – 2 кОм (ном.)

Выход сигнала запуска

Уровни напряжения – ВЫСОКИЙ: ≥2,0 В; НИЗКИЙ: <0,4 В (выходной ток <1 мА).

Захват

Полоса захвата в реальном времени, максимальная – Начальная частота ≥ 20 МГц (РЧ): 15 МГц. Конечная частота < 20 МГц (модулирующий сигнал): 20 МГц

АЦП – 51,2 М отсчетов/с, 14 бит.

Объем памяти захвата – 64 МБ (16,4 М отсчетов) в стандартной конфигурации, 256 МБ (65,6 М отсчетов) с опцией 02.

Минимальная длительность захвата – 1024 отсчета

Разрешение установки длительности захвата – 1024 отсчета

^*1 дБfs: дБ по отношению к полной шкале.

Объем памяти (время) – RSA3303B и RSA3308B

Анализ

Измерительные функции в зависимости от режима

Режим анализатора спектра – мощность в канале, мощность в соседнем канале, занимаемая полоса частот, полоса излучения, отношение несущей к шуму, частота несущей, поиск паразитных составляющих, маркер дБм/Гц, маркер dBc/Гц, маска излучаемого спектра.

Режим анализатора спектра реального времени (RTSA) – мощность в канале, мощность в соседнем канале, занимаемая полоса частот, полоса излучения, отношение несущей к шуму, частота несущей, поиск паразитных составляющих, маркер дБм/Гц, маркер dBc/Гц, маска излучаемого спектра реального времени.

RTSA с масштабированием – маркер дБм/Гц, маркер dBc/Гц.

DPXTM – маркер дБм/Гц, маркер dBc/Гц.

Анализ аналоговой модуляции – зависимость IQ от времени, глубина АМ, девиация ЧМ, ФМ, спектр импульсов.

Время – зависимость IQ от времени, зависимость мощности от времени, зависимость частоты от времени, комплементарная интегральная функция распределения, пик-фактор.

Импульсы – длительность импульса, пиковая мощность, отношение выс./низк. уровней, пульсации, период повторения импульсов, скважность, сдвиг фазы между импульсами, девиация частоты, мощность в канале, занимаемая полоса частот, излучаемая полоса частот.

Кривые, детекторы и функции в режиме отображения спектра

Кривые – две кривые

Детектор – макс., мин., макс-мин.

Функции обработки кривых – нормализация, усреднение, удержание максимума, удержание минимума.

Длина трассировки спектра – 801 точка (автоматический режим).

РЧ характеристики

Частота

Диапазон частот – от 0 до 8 ГГц.

Исходная погрешность установки центральной частоты – в пределах 10^-7 после 10- минутного прогрева.

Погрешность установки центральной частоты – 0,1 Гц.

Погрешность считывания частотного маркера – <20 МГц, ± (RE x MF + 0,001 × Полоса обзора + 0,2) Гц; ≥ 20 МГц, ± (RE x MF + 0,001 x Полоса обзора + 2) Гц, где RE – погрешность опорной частоты; MF – частота маркера (Гц).

Погрешность полосы обзора – ±0,3 % (автоматический режим).

Опорная частота – Уход за день: 1 × 10^-9 (после 30 дней работы). Уход за год: 1 × 10^-7 (после 30 дней работы). Температурный дрейф – 1 × 10^-7 (от 10 °C до 40 °C).

Общая погрешность частоты – 2 × 10^-7 (в течение года после калибровки).

Выходной уровень опорного сигнала – >0 дБм.

Вход внешней опорной частоты – 10 МГц. Диапазон уровня внешнего опорного сигнала – от –10 дБм до +6 дБм, уровень паразитных составляющих должен быть < –80 dBc в пределах отстройки 100 кГц.
