И опять векторные анализаторы сетей и генераторы ВЧ сигналов....

Ссылка на страничку сайта Магазина Gtest(R) с предлагаемыми Анализаторами спектра, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

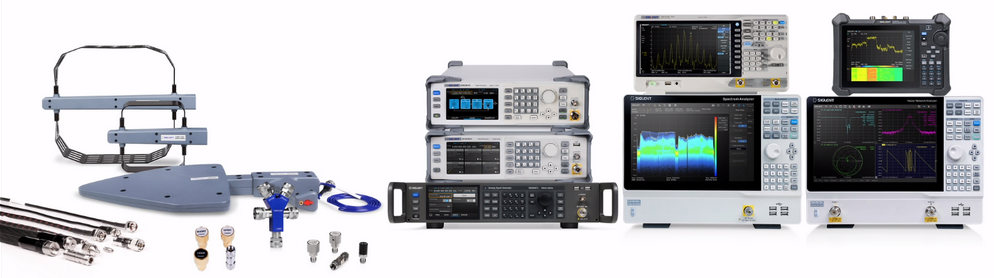

Один из ведущих мировых производителей контрольно-измерительного оборудования - Компания Siglent Technologies представляет комплексные решения для детального анализа радиочастотного спектра, которые разработаны и максимально оптимизированы для их эффективного использования.

Речь идёт о Векторном анализаторе сетей, Анализаторе РЧ спектра и Генератора РЧ сигналов.

Традиционные методы калибровки предполагали, чтобы пользователь состыковывал и от стыковывал множество устройств для калибровки на каждый разъём приборов. Такие процедуры не только значительно увеличивали время на калибровку, но и повышали риски т.н. «человеческого фактора», когда возможны вносимые в процессы ошибки.

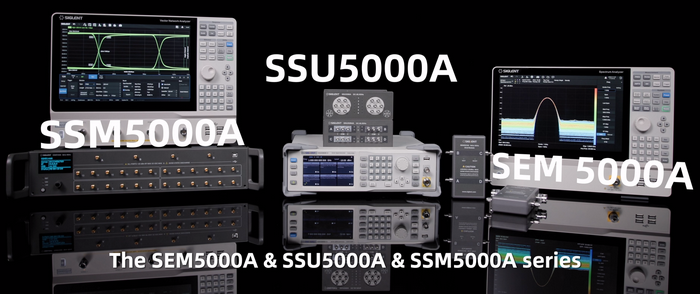

Модельный ряд модулей электронной калибровки SEM5000A чрезвычайно эффективны, точны и широко применяются для анализа сигналов в частотном диапазоне до 26.5 GHz.

Первое, это то, что модуль состыковывается с  векторным анализатором цепей через USB кабель, после чего уже сам анализатор управляет и запитывает этот модуль. Векторный Анализатор автоматически идентифицирует калибровочный модуль, включая его частотный диапазон и тип коннектора.

Подсоедините РЧ кабель к соответствующим разъёмам устройства, применяя при этом микро гаечный ключ в целях достижения максимальной точности калибровки, тем самым обеспечивая своего рода защиту своих инвестиций во весь комплекс приборов.

Модельный ряд SEM5000A Векторных Анализаторов Цепей автоматизирует процессы калибровки через одно простое соединение, что чрезвычайно эффективно, т.к. достигается высокая точность и удобство в отношении приборов с множеством разъёмов для РЧ тестирования.

Калибровка при наличии множества портов измерительных устройств теперь может осуществляться через нажатие одной клавиши, что в дальнейшем упрощает все процессы. После  калибровки опор, тестов устройств по ряду параметров, как то шаг устройства, обнаружение и восстановление времени ожидания (TDR) становятся возможными.

Модельный ряд механических РЧ коммутаторов SSU5000A объединяет в себе фактор компактности при низком уровне вносимых величин медленной или избыточно быстрой коммутации при частотном диапазоне в 50 GHz.

Прибор состоит из 4-х независимых однополюсных двухпозиционных механических переключателей с SMA и 2.4 мм коннекторов или двух однополюсных шестипозиционных механических переключателей. Встроенный в простой в использовании корпус устройства с USB подключением, эти РЧ коммутаторы могут быть конфигурированы через прикладное ПО с применением VISA и SCPI, либо через 3 независимо существующих друг от друга программных пакета. Это применимо для малых систем переключения, для которых требуется высокая частота и высокая точность сигнала.

Приборы модельно ряда SSU5000A объединяют широкие возможности и имеют большую значимость для множества процессов тестирования – и всё в одном малоразмерном приборе.

Матрица переключения SSM5000A способна значительно увеличить количество точек контроля анализаторов сетей, источников РЧ сигналов и анализаторов спектра , а также может совмещаться с любым оборудованием для тестирования РЧ сигналов, имеющим до 4-х входных портов и 24 выходных.

Эти системы коммутационных матриц упрощают комбинирование различных измерительных устройств между собой, соответственно и общую системную топологию.

При присущих матрице SSM5000A гибкости и функциям автоматизации процессов, она (матрица) представляет собой идеальный инструмент для различных тестовых экосистем с множеством приборов тестирования, начиная от простых антенных устройств до полностью готовых к работе модулей 5G.

Подсоедините свой коммутационный модуль непосредственно к векторному анализатору цепей, такой как SNA5000A для замеров параметров широко разветвлённых РЧ сетей, тем самым создав совершенную много портовую тестовую систему.

Матрица модельного ряда SSA5000A может быть состыкована с анализатором через USB, LAN или через прямой интерфейс сопряжения. Как только матрица состыкована, Анализатор сетей SIGLENT автоматически идентифицирует модель матрицы, выделяет порты и высвечивает на своём экране иконку этой матрицы и всё такое в рамках интерфейса пользователя Анализатора Сетей.

Инженеры теперь имеют возможность использовать эту систему в качестве совершенного много портового устройства для анализа сетей, последовательно захватывать S- параметры по всем 24-м выходным портам благодаря сохранению и восстановлению установок калибровки.

Проектирование систем тестирования через комбинирование переключения РЧ, электронную калибровку и захват S-параметров, повышает скорость тестирования и его точность при возможности экономии финансов через наличие множества опций, способствующих расширению функциональности тестовых систем.

Коммутационная Матрица также разработана для применения с источниками РЧ сигналов или Анализаторами спектра. Матрица способна управляться с входной мощность до 20 dBM для широкого круга соответствующих приборов тестирования РЧ спектра. Калибруйте потери на трассировке, тем самым,  упрощайте измерения при увеличении пропускной способности и сокращении количества тестовых стендов, проверяйте полные параметры передачи и отражения  по всем 24 портам в рамках одного коммутационного шасси.

видео

Компания SIGLENT предлагает большой перечень моделей приборов и их конфигураций под любые задачи тестирования РЧ спектра. В наличии имеются эффективные и чрезвычайно точные системы РЧ анализа в комбинации с источниками сигналов, измерителей калибровки векторных анализаторов, а теперь и коммутаторов РЧ.
