WT-2 Трассоискатель многофункциональный

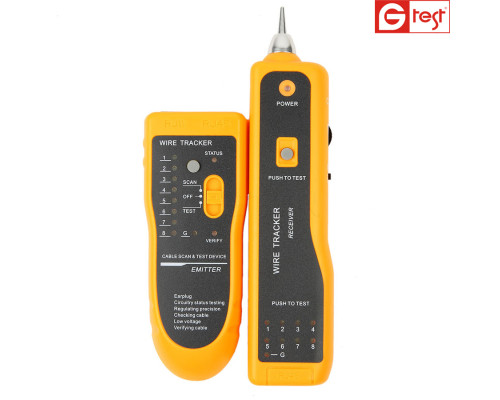

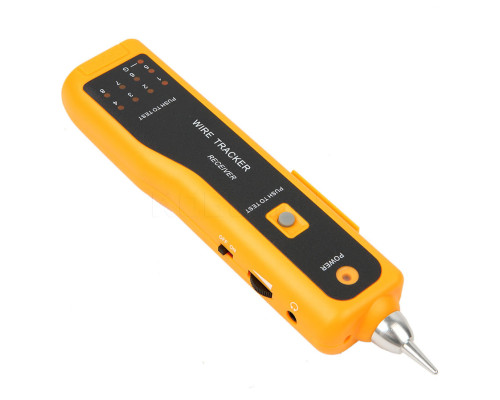

WT-2 многофункциональный трассоискатель, состоит из двух приборов: генератора-передатчика и приёмника. Принцип работы трассоискателя Wire Tracker состоит в детектировании электромагнитного поля, создаваемого генератором вокруг тестируемого проводника. Особенностью данного трассоискателя является поиск скрытой проводки, локализация обрывов и короткого замыкания кабелей коммуникаций без повреждения изоляции, а также определения состояния линий телефонной связи. Кроме разъёмов RJ11 и RJ45, многофункциональный трассоискатель оснащается адаптером с двумя зажимами типа "крокодил", для тестирования отдельных проводников.
ОСОБЕННОСТИ :
• Проверка и идентификация кабелей среди множества аналогов.
• Тестирование целостности кабеля
• Локализация обрывов, открытой цепи, короткого замыкания, перекрёстных помех
• Визуальная индикация целостной кабельной структуры в отношении отдельного кабеля (не пар).
• Встроенные разъёмы RJ11 и RJ45
• Кабель-переходник с двумя зажимами типа "крокодил".
• Наушники, позволяют работать в шумной среде
• Яркая светодиодная индикация позволяет работать с прибором в при слабом освещении.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ : Многофункционального трассоискателя WT2
|
Модель |
WT-2 |
|
Максимальное расстояние передачи сигнала |
3000 м |
|
Совместимые коннекторы |
RJ45, кабельный зажим с коннектором RJ11, кабель с двумя зажимами типа "крокодил" |
|
Уровень выходного сигнала |
8 В пик-пик |
|
Светодиодная индикация |
Кабельная топология, тональный сигнал, трассировка |
|
Ток потребления передатчика |
до 10 мА |
|
Ток потребления приемника |
до 30 мА |
|
Питание (передатчик) |
батарея 9 В, типоразмера 6F22 (в комплект поставки НЕ ВХОДИТ) |
|
Питание (приёмник) |
батарея 9 В, типоразмера 6F22 (в комплект поставки НЕ ВХОДИТ) |
|
Габариты (передатчик) |
126 мм x 49 мм x 34 мм |
|
Габариты (приёмник) |
175 мм x 42 мм x 25 мм |
|

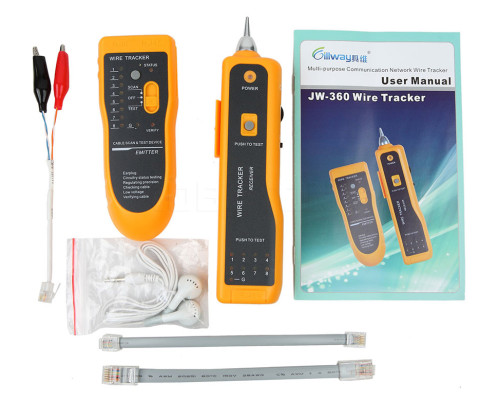

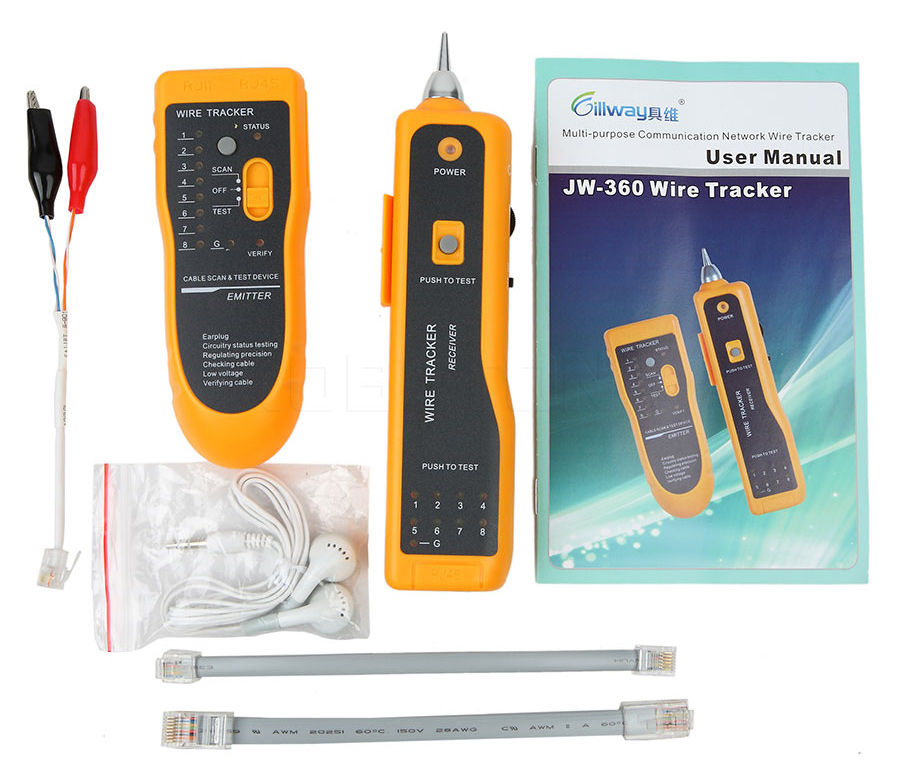

Комплектация: |
Приемник - 1 шт., передатчик - 1 шт., наушники - 1 компл., кабель RJ45 - 1 шт., кабель RJ11 - 1 шт., кабель с зажимами "крокодил" - 1 шт. |
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
