WT-2 Трасошукач багатофункціональний

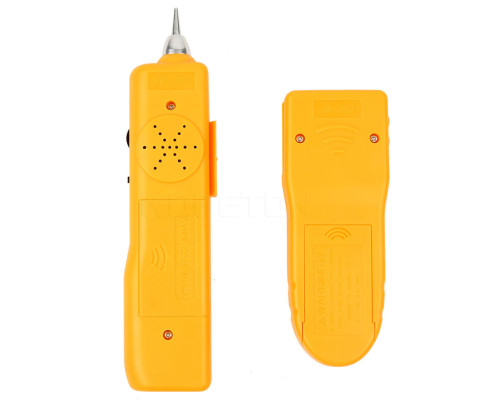

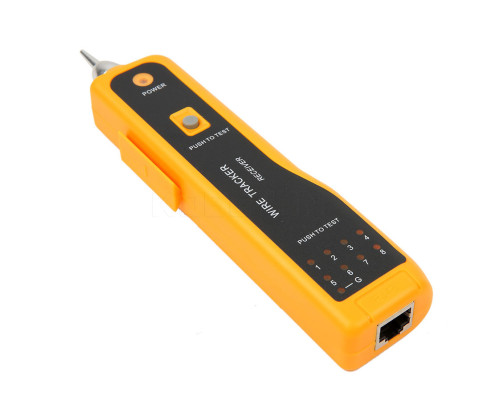

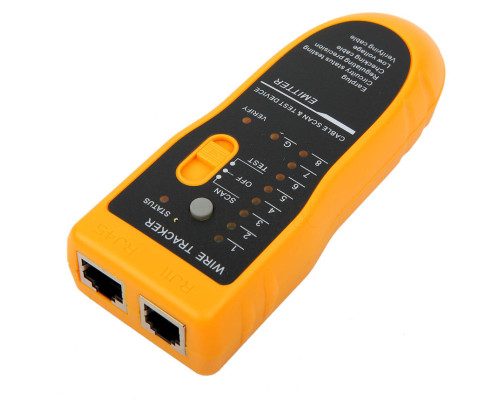

WT-2 багатофункціональний трасошукач, складається з двох приладів: генератора-передавача та приймача. Принцип роботи трасошукача Wire Tracker полягає в детектуванні електромагнітного поля, створюваного генератором навколо провідника, що тестується. Особливістю даного трасошукача є пошук прихованого проведення, локалізація обривів та короткого замикання кабелів комунікацій без пошкодження ізоляції, а також визначення стану ліній телефонного зв'язку. Крім роз'ємів RJ11 і RJ45, багатофункціональний трасошукач оснащується адаптером з двома затискачами типу "крокодил" для тестування окремих провідників.
ОСОБЛИВОСТІ :
• Перевірка та ідентифікація кабелів серед безлічі аналогів.
• Тестування цілісності кабелю
• Локалізація обривів, відкритого ланцюга, короткого замикання, перехресних перешкод
• Візуальна індикація цілісної кабельної структури щодо окремого кабелю (не пар).
• Вбудовані роз'єми RJ11 та RJ45
• Кабель-перехідник із двома затискачами типу "крокодил".
• Навушники дозволяють працювати в шумному середовищі
• Яскрава світлодіодна індикація дозволяє працювати з приладом при слабкому освітленні.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ : Багатофункціонального трасошукача WT2
|
Модель |
WT-2 |
|
Максимальна відстань передачі сигналу |
3000 м |
|
Сумісні конектори |
RJ45, кабельний затискач з конектором RJ11, кабель із двома затискачами типу "крокодил" |
|
Рівень вихідного сигналу |
8 У пік-пік |
|
Світлодіодна індикація |
Кабельна топологія, тональний сигнал, трасування |
|
Струм споживання передавача |
до 10 мА |
|
Струм споживання приймача |
до 30 мА |
|
Живлення (передавач) |
батарея 9 В, типорозміру 6F22 (в комплект постачання НЕ ВХОДИТЬ) |
|
Харчування (приймач) |
батарея 9 В, типорозміру 6F22 (в комплект постачання НЕ ВХОДИТЬ) |
|
Габарити (передавач) |
126 мм х 49 мм х 34 мм |
|
Габарити (приймач) |
175 мм х 42 мм х 25 мм |
|
Комплектація: |
Приймач - 1 шт., передавач - 1 шт., навушники - 1 компл., кабель RJ45 - 1 шт., кабель RJ11 - 1 шт., кабель із затискачами "крокодил" - 1 шт. |
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
