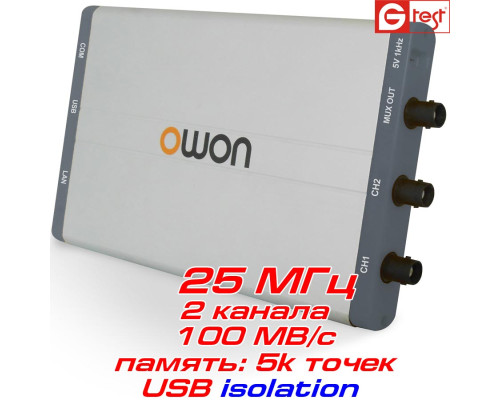

VDS1022i USB-осциллограф 25 МГц 2 канала
VDS1022i - виртуальный цифровой осциллограф, производства компании OWON, имеет гальваническую развязку от ПК по питанию, полосу пропускания 25 МГц и обладает выборкой 100 МВ/с, относится к серии компактных USB-осциллографов серии VDS которая включает двух- и четырехканальные модели с полосой пропускания от 25 МГц до 100 МГц, с выборкой до 1 ГВ/с.
• Полоса пропускания: 25 МГц
• Количество каналов: 2 канала+внешний вход синхронизации
• Скорость выборки: 100 МВ/с (Real time)
• Объем памяти: 5K точек для каждого канала
• Гальваническая развязка от ПК
• Интерфейс: USB
Руководство пользователя осциллографов OWON серии VDS (*eng.pdf)
Руководство пользователя осциллографов OWON серии VDS (*ru.pdf)
Руководство пользователя VDS1022/1022i/2052 (.rar)
Драйвера и руководство по установке программного обеспечения (.rar)
| Модель | VDS1022 | VDS2062 | VDS2064 | VDS3102 | VDS3104 | ||
| Полоса пропускания | 25 МГц | 60 МГц | 60 МГц | 100 МГц | 100 МГц | ||
| Время нарастания фронта | ≤14 нс | ≤ 5,8 нс | ≤ 5,8 нс | ≤ 3,5 нс | ≤ 3,5 нс | ||
| Количество каналов | 2 + 1 канала | 2 + 1 канала | 4 + 1 канала | 2 + 1 канала | 4 + 1 канала | ||
| Скорость выборки | 100 МВ/с | 500 МВ/с | 500 МВ/с | 1 ГВ/с | 1 ГВ/с | ||
| Объём памяти | 5к | 10М | 5М | 10М | 5М | ||
| Разрешение по вертикали | 8 бит | ||||||
| Скорость развертки | от 5 нс до 100 с/дел. | от 2 нс до 100 с/дел. | |||||
| Усиление по вертикали | от 5 мВ/дел до 5 В/дел | от 2 мВ/дел до 5 В/дел | |||||
| Режимы по входу | DC, AC, GND | ||||||
| Входное сопротивление | 1 МОм±2%, 10pF±5pF | ||||||
| Изоляция каналов | 50Гц: 100 : 1, 10МГц : 40 : 1 | ||||||
| Максимальное напряжение по входу | 1:10: 400В (PK - PK) (DC+AC, PK - PK) , 1:1: 40V (PK - PK) (DC+AC, PK - PK) | ||||||
| Коэффициент деления | 1X, 10X, 100X, 1000X | ||||||
| Режимы триггера | Edge, Pulse, Video, Slope, Alternate | ||||||
| Режимы выборки | прямая выборка, эквивалентная, усреднение | ||||||
| Курсорные измерения | амплитудные, временные, △V, △T | ||||||
| Автоматические измерения | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
||||||
| Математические функции | ＋, －, ×, ÷, FFT | ||||||
| Фигуры Лиссажу | есть, ±3º | ||||||
| Интерфейс | USB 2.0 | ||||||
| Питание | 2,5 Вт, 5В | 5 Вт, 5В | |||||
| Габариты / масса | 170 х 120 х 18 мм / 0,26 кг | 190 х 120 х 18 мм / 0,3 кг | |||||
КОМПЛЕКТАЦИЯ
• USB-осциллограф VDS1022i - 1 шт.
• Пробники осциллографические - 2 шт.
• Кабель USB - 1 шт.
• Программное обеспечение, CD-диск - 1 шт.
• Руководство пользователя - 1 шт.
• Гарантийный талон - 1 экз.
Варианты написания: VDS1022i, VDS-1022i, VDS 1022i
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
