Скоро в Украине

ADS3102 А

ADS3202 А

ADS3352 А

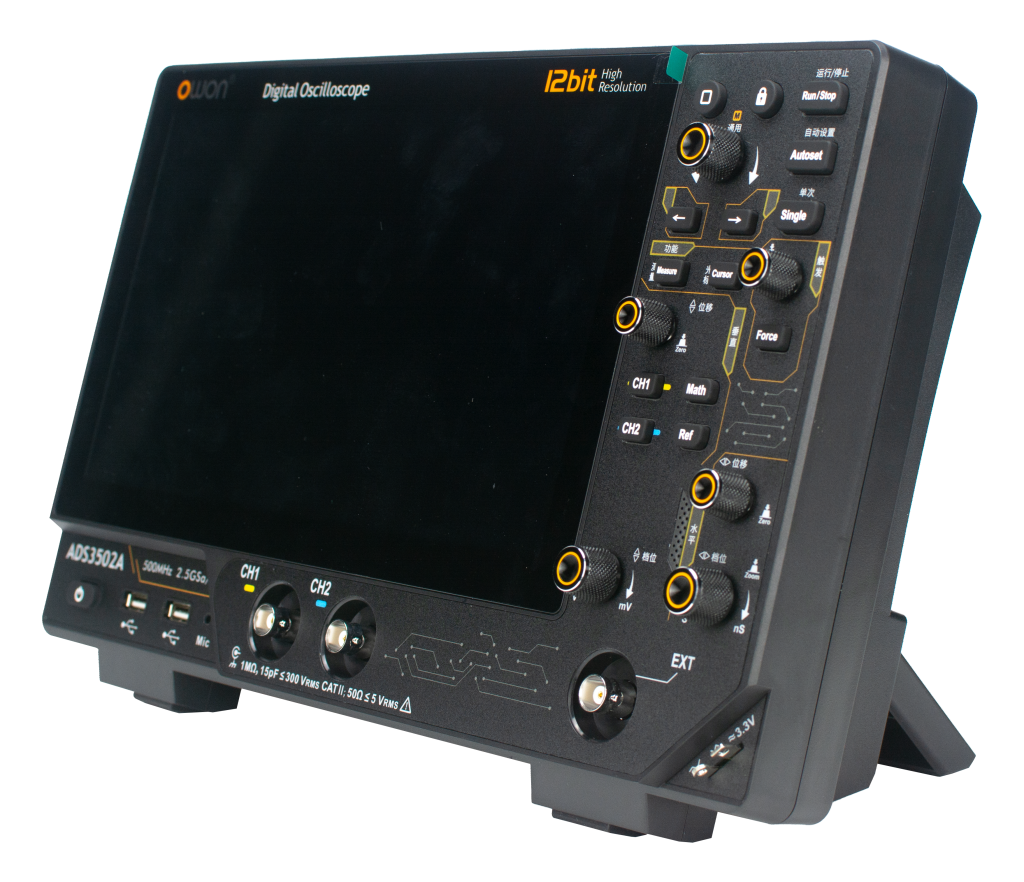

ADS3502 А

Смуга пропускання (-3 дБ)

100МГц

200МГц

350МГц

500МГц

Канал

2+ДОПОЛНИТЕЛЬНО

Частота дискретизації

2,5 Гвыб/с (один канал) 1,25 Гвыб/с (два канала)

Модель

ADS3104 А

ADS3204 А

ADS3354 А

ADS3504 А

Полоса пропускания (-3 дБ)

100МГц

200МГц

350МГц

500МГц

Канал

4 + ДОПОЛНИТЕЛЬНО

Частота дискретизации

2,5 Гвыб/с (один канал) 2,5 Гвыб/с (два канала) 1,25 Гвыб/с

(полный канал)

Режим получения

Образец, Пик, Высокое разрешение, Среднее, Сегментация

Длина записи

100М

Частота обновления формы волны

Макс. 500 000 осциллограмм/с

Вертикальное разрешение

12 бит

Скорость сканирования (с/дел)

500 мкВ/дел - 10 В/дел

Точность времени реле

±1 ppm (типично)

Точность усиления постоянного тока

3%(≤1мВ), 2%(2 мВ), 1,5%(≥5 мВ)

Входное сопротивление

1 МОм ± 2%, параллельно с 15пФ ± 5пФ, 50Ом ± 2%

Затухание зонда

коэффициент

1μX-1MX, шаг 1-2-5, поддержка пользовательских настроек

Тип триггера

Фронт, Видео, Импульс, Наклон, Рант, Окна, Тайм-аут, Nth,

Логика, RS232/UART, I2C, SPI CAN, LIN

Декодирование шины

RS232/UART, I2C, SPI, CAN, LIN

Автоматическое измерение

Период, Частота, +Ширина, -Ширина, Время нарастания,

Время спада, Скважность Scr, +Ширина, -Ширина, Vavg, Vpp, VRMS, Выброс, Vmax, Vmin, Vtop,

CycRms, Vbase, Vamp, Предыдущий выброс, Std Dev, +Ширина импульса, -Ширина

импульса, Нарастание, Спад, Площадь,

Площадь циклического импульса, Задержка (A↑-B↑),

Задержка (A↑-B↓), Задержка (A↓-B↑), Задержка (A↓-B↓),

Фаза (A↑-B↑), Фаза (A↑-B↓), Фаза (A↓-B↑), Фаза (A↓-B↓),

FRR (A↑-B↑), FRF (A↑-B↓), FFR (A↓-B↑), FFF (A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓),

LFR(A↓-B↑),LFF(A↓-B↓)

Математика волновой формы

+, -, *, /, &&, ||, ^, ！, Intg, Diff, Sqrt, Функциональная

операция (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT

rms, Определяется пользователем, цифровой фильтр

(низких частот, высоких частот, полосовой, режекторный)

Частотомер

6-разрядный частотомер;

Максимальная частота: максимальная аналоговая полоса пропускания

осциллографа

Вольтметр

Поддержка DC, AC+DCrms, ACrms; Разрешение: 4 цифры (ACV/DCV)

Характеристики генератора сигналов произвольной формы (опция)

Максимальная выходная частота

50 МГц Двойной

Частота дискретизации

160 Мвыб/с

Вертикальное разрешение

14 бит

Стандартная форма волны

Синус,

квадрат,

пилообразный

сигнал, импульс,

шум

Частота произвольной формы волны

1 мкГц - 10 МГц

Длина произвольной формы волны

2-16 тыс. баллов

Произвольная форма волны

Экспоненциальный подъем/спад, Sin(x)/x, ступенчатая волна и другие, всего

28 встроенных форм волн

Амплитуда

2 мВpp - 10 Вpp (высокий импеданс), 1 мВpp - 5 Вpp (50 Ом)

Модуляция

AM, FM, PM, FSK, развертка и пакетная модуляция

Диаграмма Боде (требуется функция AFG)

Начальная/конечная частота

10 Гц ~ 25 МГц

Амплитуда

2мВ ~ 6В

Иные характеристики

Интерфейс связи

HDMI, USB-устройство x1, USB-хост x3, Trig Out (P/F),

блок питания Type-C * , LAN

Отображать

10,1 дюйма (1024×600), ЖК

Власть

100 В – 240 В переменного тока, 50/60 Гц, CAT Ⅱ

Размеры (ШxВxГ)

325мм x 209мм x 111.5мм

Вес (без упаковки)

≈3,2 кг
