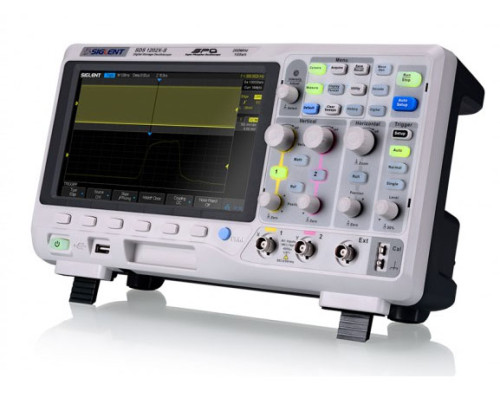

SDS1102X-E осциллограф 100 МГц 1ГВ/с 2 канала
SDS1102X-E цифровой осциллограф с технологией SPO (суперфосфор), обладает полосой пропускания 2 х 100 МГц, скоростью выборки 1 ГВ/с, объёмом памяти 14М точек, скоростью захвата осциллограмм: 100 тыс.форм/сек (обычный режим) / 400 тыс.!!! форм/сек. (режим сегментированной выборки), расширенной системой синхронизации, декодированием I2C, SPI, UART, CAN, LIN, RS232, цветовой градацией частоты повторения осциллограмм, высокой чувствительностью 500мкВ/дел! и все это в стандартной комплектации без необходимости покупки опций.
Компания Siglent продолжает приятно удивлять, представив новый осциллограф SDS1102X-Е, который является дальнейшим развитием высокоэффективных осциллографов серии SDS1000X, глубокая модернизация которых затронула как аппаратную часть так и программное обеспечение, результатом которой стал еще более функционально совершенный осциллограф.
Что же изменилось в сравнении с SDS1102X, в первую очередь новое железо с связке с программным обеспечением обеспечило поистине невероятную скорость захвата осциллограмм 400 тыс.!!! форм/сек.), что является важным параметром повышающим вероятность захвата быстрых всплесков и так называемых иллюзорных сигналов с низкой частотой повторения. Декодирование на шинах I2C, SPI, UART, CAN, LIN, RS232 реализовано SDS1102X-Е в стандартной конфигурации.
Низкий уровень собственных шумов позволил реализовать усиление 500мкВ/дел.!, что согласитесь приятно для работы с сигналами малых уровней, а более мощный сигнальный процессор обеспечил быстрое разложение в ряд Фурье массива из 1 млн. точек.! (обычные осциллографы оперируют масивами из 1024 точек). Большая чувствительность по входам и увеличенный до 1М точек FFT-анализ, все более приближает осциллографы SDS1102X-E к многофункциональным приборам объединяющих высокоэффективные инструменты для анализа сигналов как во временной так и частотной областях.
Для тех пользователей для которых важно наличие встроенных логического анализатора (16 каналов) и функционального генератора (25МГц) лучшим решением будет модель SDS1102X+.
Для выполнения измерительных задач которые требуют гальванической развязки каналов предлагается опция ISFE.
Купить осциллограф Siglent SDS1102X-E для анализа смешанных сигналов можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".
Руководство пользователя Siglent SDS1102X-E (pdf.)
Сравнительные характеристики Siglent vs Tektronix vs Rigol
ОСОБЕННОСТИ цифрового осциллографа SDS1102X-E для анализа смешанных сигналов:
• Улучшеная технология SPO (суперфосфор)
• Полоса пропускания: 100 МГц, 2 аналоговых канала + вход внешней синхронизации
• Частота выборки: 1 ГВ/с в реальном масштабе времени
• Высокая скорость захвата: до 400 тыс. форм сигнала/сек. в режиме сегментированной выборки
• Большой объем памяти: 14 M точек (при одновременной работе 2-х каналов: 7 Мточек/канал)
• Цветоразностное представление частоты повторения сигналов
• Интеллектуальная система синхронизации на основе аппаратной части осциллографа
• Низкое фазовое дрожание триггера и высокая стабильность опорного генератора
• Декодирование данных последовательных шин: I2C, SPI, UART, CAN, LIN, RS232 (стандарт)
• Гальванически развязанные каналы (аппаратная опция ISFE)
• Функция масштабирования на основе аппаратной части осциллографа
• Наличие высокоскоростной функции PASS/FAIL
• 32 типа автоматических измерений форм сигналов, наличие функций статистических измерений
• Быстрое преобразование Фурье FFT: обработка 1 млн. точек
• Расширенные математические функции: БПФ, d/dt, интегрирование, извлечение квадратного корня)
• Интерфейсы: USB Host, USB device (USBTMC, PicBridge), LAN (VXI-11), EXT TRIG, PASS/FAIL, TRIG OUT
• Поддержка внешних дистанционных команд управления SCPI.
| Модель | SDS1202X-E | ||
| Полоса | 100 МГц / 2 канала | 200 МГц / 2 канала | |
| Скорость выборки | 1 ГГц (в реальном масштабе времени) | ||
| Объём памяти | 14 млн. точек / канал. (при одновременной работе 2-х каналов: 7 млн. точек/канал) | ||
| Скорость захвата | 100 тыс.форм/сек (обычный режим) / 400 тыс. форм/сек. (режим сегментированной выборки) | ||
| Декодирование | IIC, SPI, UART/RS232, CAN, LIN | ||
КОМПЛЕКТАЦИЯ: • Осциллограф SDS1102X-E - 1 шт. • Пробники осциллографические - 2 шт. • Кабель USB - 1 шт. • Руководство пользователя - 1 экз. • Гарантийный талон - 1 экз.
ОБЗОР ФУНКЦИОНАЛЬНОСТИ осциллографа SDS1102X-E:
Варианты написания: SDS1102X-E, SDS-1102X-E, осциллограф Siglent
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
