Просто и сложном: отделение сигналов от шума

22 ноября 2024 г. в рубриках: Аудио, Автоматизация, Автомобилестроение, Защита цепей, Средства разработки, Общее, Промышленное, Интернет вещей, Освещение, Низкое энергопотребление, Новые технологические вторники, Открытый исходный код, Энергетика, Радиочастоты, Робототехника, Датчики, Беспроводная связь от Руди Рамоса

Почувствуйте разницу на 14-ти битах

Присоединяйтесь к Руди Рамосу для еженедельного обзора всего интересного, нового и примечательного для инженеров-конструкторов.

Я большой сторонник использования правильного инструмента для работы. Мой отец привил это мне, а я привил это своему сыну. Невыполнение этого приведет к ценному, хотя и тяжело заработанному, опыту. Поверьте мне, я усвоил этот урок трудным путем. Ваше будущее «я» будет вам благодарно. Как писал Авраам Маслоу: «Если у вас есть только молоток, все вокруг выглядит как гвоздь».[1] Работа без надлежащих инструментов часто приводит к разочарованию, задержкам, увеличению расходов, проблемам с качеством и несчастным случаям. Например, инспектор по дому, использующий фонарик смартфона вместо надлежащего фонарика, может привести к дорогостоящему ремонту для нового домовладельца.

Аналогично, механик, который использует исключительно 12-вольтовый тестер для диагностики проблем электромобиля (EV), скорее всего, столкнется с длительным устранением неполадок, только чтобы прийти к неполному диагнозу.

Это не исключение для инженеров, которым необходимо тестировать, характеризовать и отлаживать свои новейшие схемы, особенно потому, что устройства стали экспоненциально меньше и работают при сверхнизких напряжениях. Использование надлежащего испытательного оборудования имеет решающее значение на ранних этапах проектирования и разработки продукта. В противном случае инженеры рискуют повлиять на целостность сигнала и вызвать задержки, перерасход средств, проблемы с качеством или даже отзыв продукции.

Мы рассмотрим высокопроизводительное испытательное оборудование от Keysight, которое позволяет инженерам проектировать, тестировать и отлаживать свои новейшие разработки с уверенностью и точностью.

Новейшие продукты для ваших новейших дизайнов®

Серия Keysight InfiniiVision HD3 (рисунок 1) знаменует собой значительный технологический скачок благодаря своим усовершенствованным 14-битным аналого-цифровым преобразователям (АЦП).Эти АЦП способны кодировать аналоговые входы в 16 384 отдельных уровня, обеспечивая в четыре раза большее разрешение по сравнению с традиционными 12-битными АЦП, которые управляют только 4096 уровнями. Это улучшенное разрешение имеет решающее значение для захвата более тонких деталей в сигналах формы волны, особенно в сложных электронных схемах.

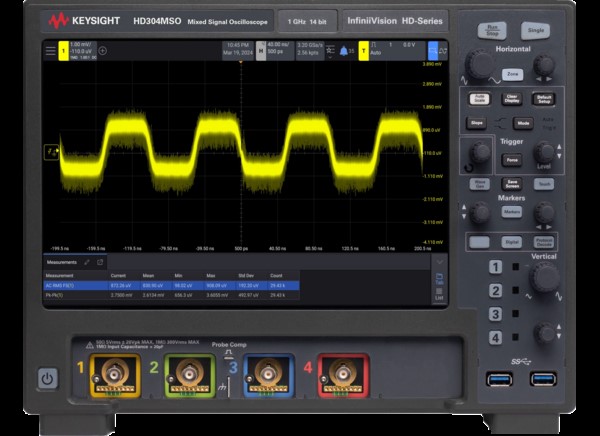

Рисунок 1: Новейшее поколение осциллографов InfiniiVision компании Keysight, серия HD3, обеспечивает точные измерения в диапазоне от 200 МГц до 1 ГГц в портативном форм-факторе. (Источник: Mouser Electronics)

Одной из выдающихся особенностей осциллографа Keysight InfiniiVision HD3 является его исключительно низкий уровень шума 50 мкВср.кв. при полосе пропускания 1 ГГц. Этот низкий уровень шума минимизирует влияние осциллографа на измерения, позволяя получать более точные и надежные данные. Инженеры также могут использовать ограничение полосы пропускания и усреднение формы сигнала для дальнейшего снижения шума, тем самым повышая качество анализа сигнала.

По мере развития миниатюризации электронных компонентов важность использования правильного испытательного оборудования становится решающей. Высокопроизводительные инструменты тестирования, такие как осциллографы серии Keysight InfiniiVision HD3, позволяют инженерам точно решать современные задачи проектирования схем. HD3 оснащает их для захвата, анализа и отладки мельчайших аномалий сигнала, обеспечивая оптимальную функциональность и надежность в сложных устройствах.
