Прошивка анализаторов спектра R&S FSQ-K91 / R&S FSP-K90 для применения в WLAN

Ссылка на страничку сайта Магазина Gtest(R) с предлагаемыми Анализаторами спектра, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

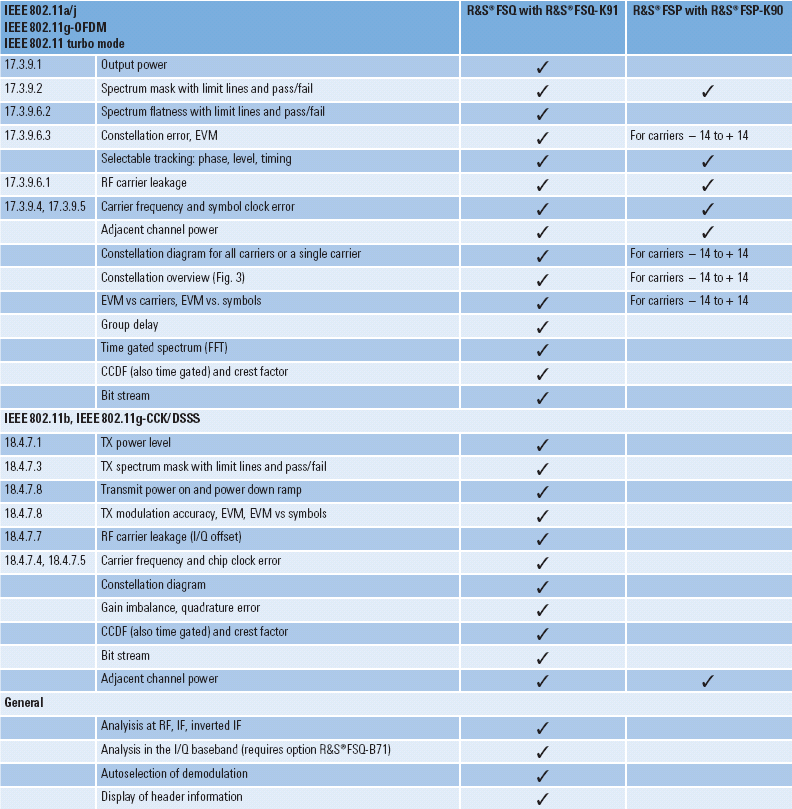

Измерения параметров сигналов передатчиков WLAN IEEE 802.11

• R&S FSQ-K91 расширяет линейку R&S FSQ возможностью измерений параметров передатчиков в соответствии со стандартами IEEE 802.11a/b/g/j включая IEEE 802.11 turbo режим

• R&S FSP-K90 расширяет линейку R&S FSQ возможностью измерений параметров передатчиков в соответствии со стандартами IEEE 802.11a и IEEE 802.11g-OFDM

• Все функции могут удаленно контролироваться через шину IEC/IEEE или LAN

Кратко

• Частотный диапазон от 20 МГц до 3/8/28/40 ГГц в зависимости от базового блока

• Очень низкая остаточная EVM < –44 дБ / –46 дБ

• Автоматические или ручные установки формата модуляции

• Анализ на определенной частоте или в диапазоне (опционально)

• Высокая скорость измерений на уровне >12измерений/сек (54 Мбит/сек, 16 символов данных)

Прошивка анализаторов спектра R&S FSQ-K91 для применения в WLAN расширяет области применения анализатора сигналов R&S FSQ измерениями спектра и параметров модуляции сигналов в соответствии с WLAN стандартами IEEE 802.11a/b/g/j. Исключительные возмоности R&S FSQ в анализе и оценке, которые позволяют задавать стандарты в измерениях, делают его идеальным в разработке и отладке. Анализатр спектра R&S FSP с опцией FSP-K90 имеет приятную цену как инструмента для измерений в производстве. Например, один инструмент может быть использован для EVM   измерений в сигналах OFDM (IEEE 802.11a/g-OFDM) и при этом для спектральных измерений сигналов QPSK (IEEE 802.11b). Используя запантетованный метод, R&S FSP  оценивает несущие от –14 до +14 с полосой демодуляции 8 МГц и определяет параметры модуляции сигналов IEEE 802.11a/g-OFDM.

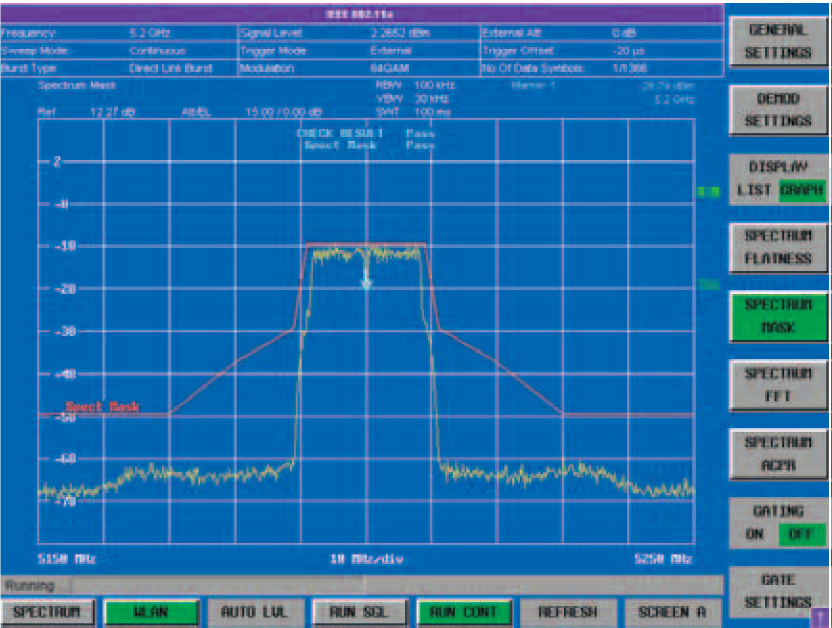

Рис.1а: спектральная маска с ограничительными линиями соответствия стандарту

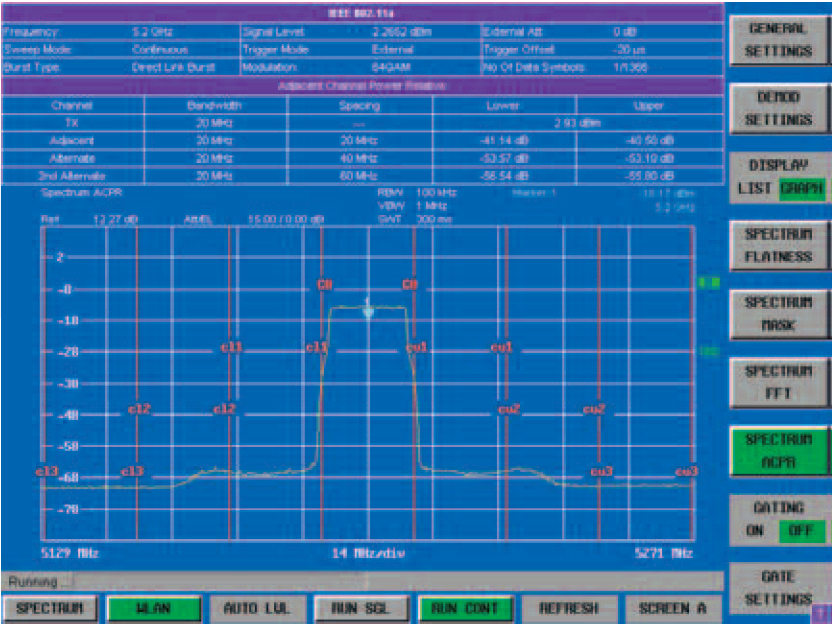

Рис.1б: Измерения мощности в соседнем канале

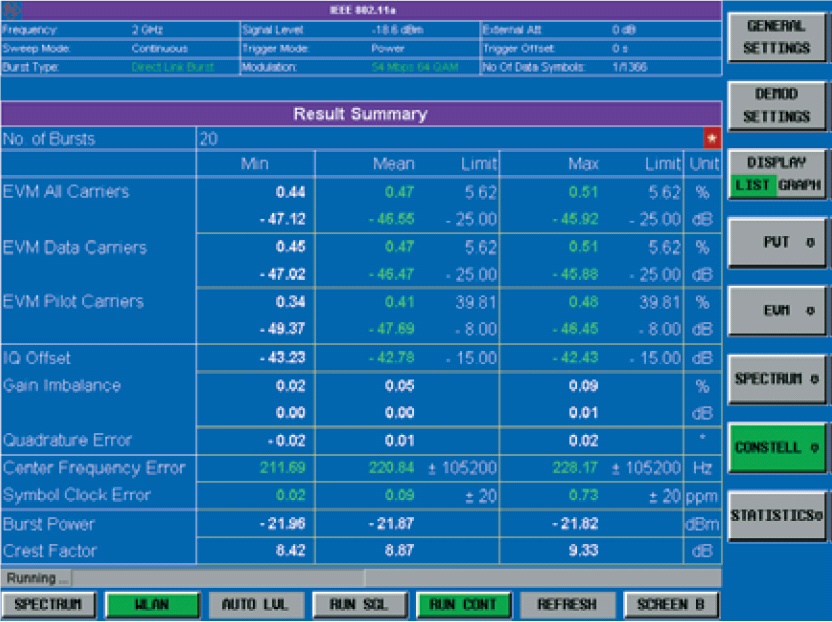

Рис.2: Отображение основных параметров модуляции в Суммарных результатах: Измерение по 20 бурстам показывает EVM на уровне –47,12 дБ для лучшего бурста (мин. пик), –45,92 дБ для наихудшего и средний EVM на уровне –46,55 дБ для всех. Выходная мощность (по отношению к бурсту) и crest-фактор также отображается. Таким образом, возможно быстрое и простое определение, например, зависимости EVM от выходной мощности усилителя. Функция автоустановки уровня позволяет изменять уровень без ручных установок или корректировки.

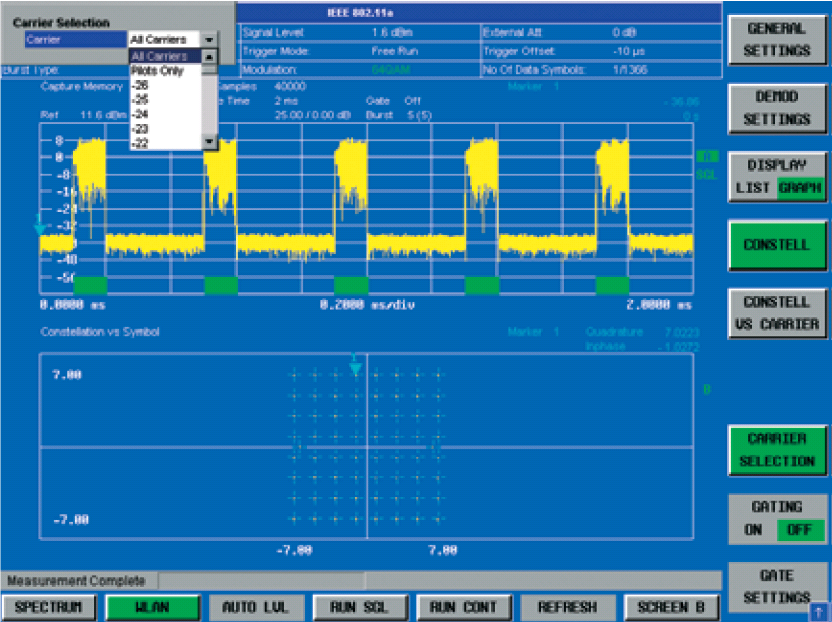

Рис.3: Групповая диаграмма для всех или одной выбранной несущей.

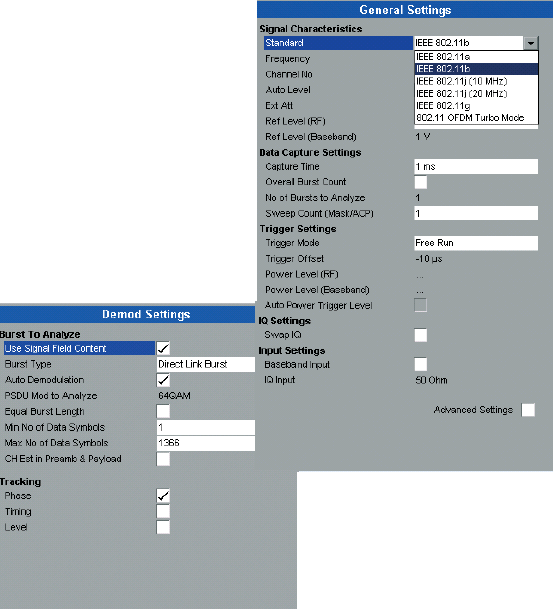

Рис.4: Таблица настроек дает быстрый обзор выбранных установок и быстрый доступ к изменеию параметров.

Рис.5: Измерение времени нарастания и спада сигнала IEEE 802.11b. Устанавливаемое усреднение обеспечивает повторяемость и стабильность результатов.

Функции обычного анализатора спектра базового блока расширяют измерительную функциональность, делая прибор более универсальным. Другие типичные задачи при разработке могут быть выполнены с такими измерительными фунциями:

• Измерение мощности в основном и соседнем (конфигурируемом пользователем) канале

• Измерение мощности в соседнем канале на многих несущих

• Маркер TOI для автоматического определения интермодуляций третьего порядка

• Измерение шума (с R&S FS-K3) или фазового шума (c R&S FS-K4)

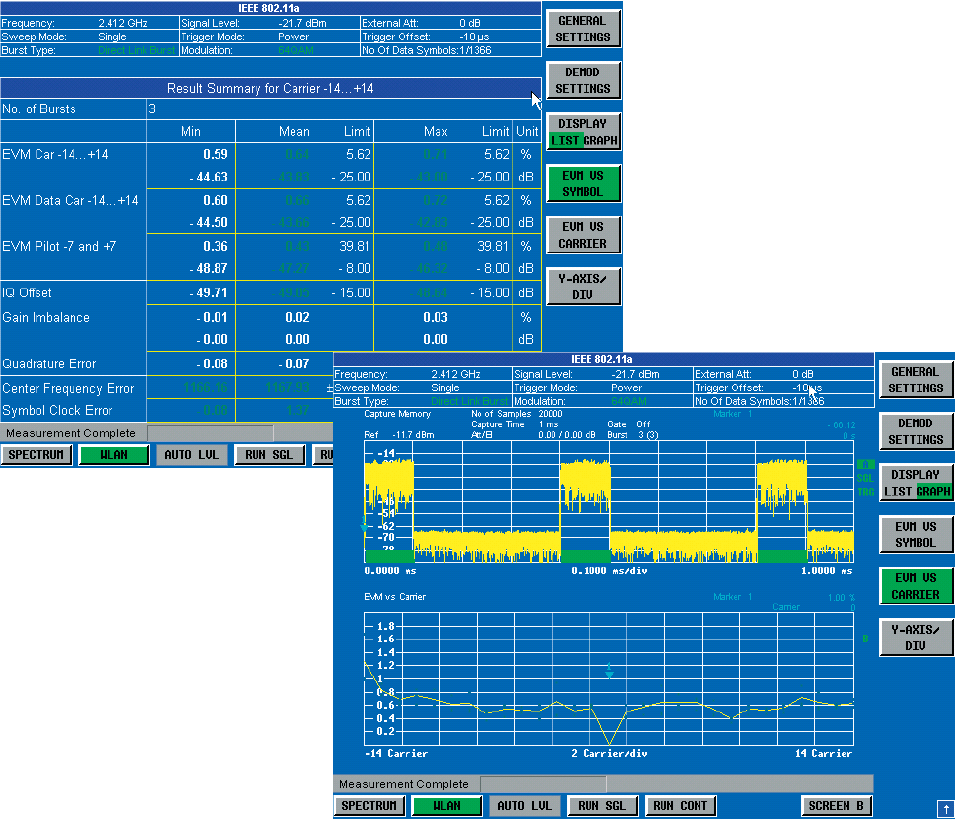

Рис.6: Оновные параметры модуляции для несущих от –14 до +14 (измерено R&S FSP)

Рис.7: Измерение спектра R&S FSP с использованием установленной опции R&S FSP-K90
