КАТАЛОГ ОБОРУДОВАНИЯ 2008: РЕШЕНИЯ В ОБЛАСТИ КОНТРОЛЬНО- ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЫ. ЧАСТЬ 2

Радиолокация

Тестирование современных радиолокационных систем требует исключительно высоких характеристик измерительного оборудования.

Быстрое развитие радиолокационных технологий, проектирование и производство высокоспециализированных инновационных электронных продуктов для обнаружения радиолокационных сигналов — все это требует использования передовых технологий и устройств.

Наше современное измерительное оборудование приносит колоссальную пользу при тестировании постоянно усложняющихся форм радиолокационных сигналов:

• Предоставляет возможности, необходимые для управления требованиями современных радиолокационных систем

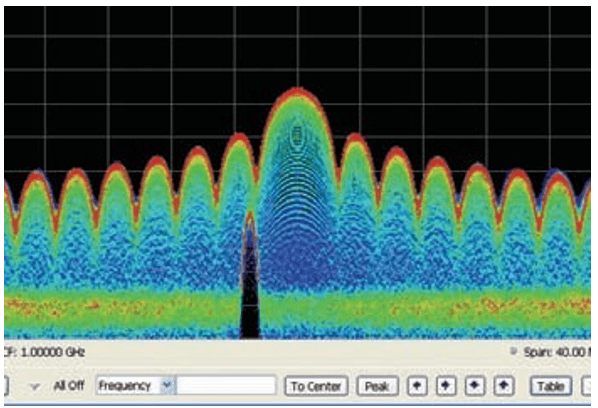

• Обеспечивает отображение в режиме реального времени сигналов сложных систем сжатия импульса, а также генерацию и анализ любых типов динамических цифровых сигналов, что позволяет разрабатывать высоконадежные и экономичные электронные системы для оборонного и коммерческого использования. Имеет масштабируемую архитектуру, предполагающую экономичное продуманное расширение

Рекомендуемые продукты:

Анализаторы спектра реального времени:

• Серия RSA6100A
• Серия RSA3000

Осциллографы и прикладное программное обеспечение:

• Осциллографы серии DPO/DSA70000
• Программное обеспечение для анализа сверхширокополосных сигналов

Генераторы сигналов:

• Серия AWG7000 с программным обеспечением RFX100 RFXpress
• Программное обеспечение для создания и изменения сигналов ВЧ/<Ч/IQ

Сверхширокополосные сигналы (СШП)

Диапазон ВЧ, требуемый для работы с CШП сигналами, существенно существенно превышает возможности большинства измерительных приборов.

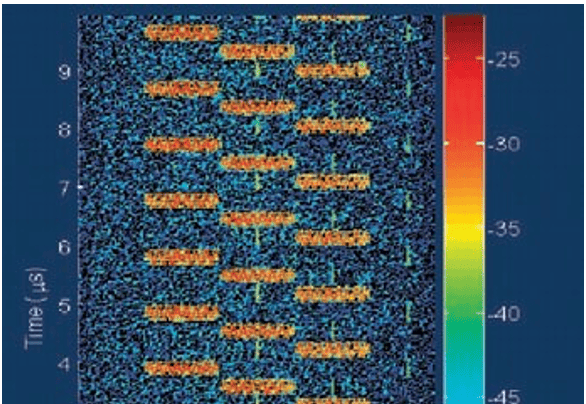

В то время как большинство радиопередатчиков излучают большую мощность в узком диапазоне частот, передатчики СШП излучают малую мощность в очень широком диапазоне частот. При этом, разработчики сталкиваются с решением уникальной задачи захвата, регистрации и анализа однократных когерентных сигналов. Для разработки или интеграции радиостанций сверхшироко- полосного диапазона, РЛС с внутриимпульсной частотной модуляцией или WiMedia компания Tektronix предлагает средства тестирования и разработки, содержащие самые быстродействующие осциллографы, анализаторы спектра и генераторы сигналов, а также специализированное программное обеспечение.

Рекомендуемые продукты:

Осциллографы и прикладное программное обеспечение:

• Осциллографы серии DPO/DSA70000
• Программное обеспечение для анализа СШП сигналов

Генераторы сигналов:

• Серия AWG7000 с программным обеспечением RFX100 RFXpress для создания и изменения сигналов ВЧ/<Ч/IQ

Пробники:

• Серия P6800/P6900
• Дифференциальные пробники TriModeTM P7513/P7516

Логические анализаторы:

• Серия TLA7000 с комплектом iLink

Радиочастотный контроль

Для систем наблюдения требуются средства быстрого обнаружения и последующей идентификации широкого спектра сигналов.

Основываясь на своем опыте разработки критически важных воздушных, морских и наземных систем наблюдения, мы создали средства анализа в реальном масштабе времени, которые позволяют полностью записать каждое событие, содержат расширенные аналитические средства и обеспечивают следующие возможности:

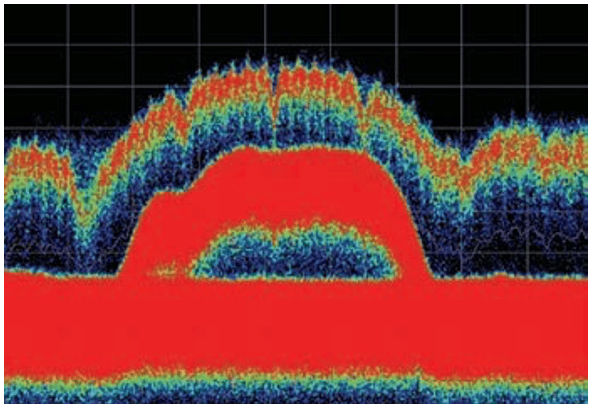

• Обнаружение неожиданных событий с помощью технологии отображения спектра DPX™ Live RF
• Регистрация событий и захват потока данных в режиме реального времени для дальнейшей обработки
• Уникальная возможность запуска по частотной маске в полосе наблюдения, позволяющая полностью записать каждое событие и проанализировать его несколькими способами, что делает возможным быстрое обнаружение и оценку угроз, с которыми сталкиваются современные вооруженные силы.
• Лучшая в отрасли широкополосная архитектура, которая обеспечивает сбор и перехват самых сложных сигналов и образует базу для успешного решения задачи
• Высокое качество изображения позволяет выявлять малейшие изменения поведения точек в видеопотоке.

Рекомендуемые продукты:

Анализаторы спектра реального времени:

• Серия RSA6100A
• Серия RSA3000

Портативный прибор для поиска сигналов

• H600 RF Hawk Signal Hunter

Целостность сигнала, рефлектометрия во временной области (TDR) и S-параметры

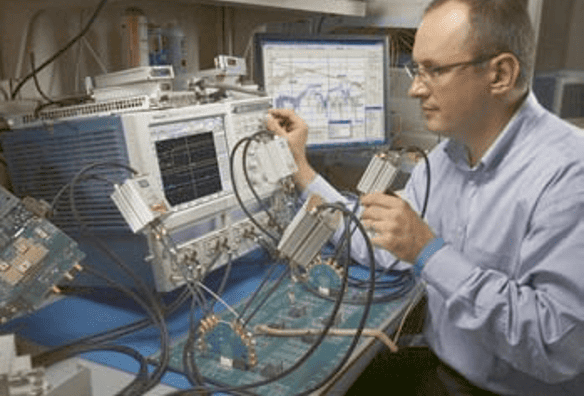

Для обеспечения детерминированной и точной передачи данных из одной части схемы в другую, необходимо обеспечить целостность цифрового сигнала. Для обеспечения адекватной целостности цифрового сигнала требуется специальный анализ на этапе проектирования и определение параметров путем эмпирических измерений прототипов для проверки эффективности методов моделирования схемы. TDR-анализ является удобным способом оценить распределение импеданса и его изменения в линиях передачи сигналов, таких как кабели, соединители или микрополосковые линии на плате персонального компьютера. При скорости передачи менее 1 Hб/с качество передачи можно проанализировать во временной области, как это часто делается при анализе целостности сигналов данных. При скорости передачи свыше 1 Hб/с и при превышении пропускной способности линии передачи также необходимо оценивать S-параметры.

Рекомендуемые продукты:

Осциллографы и прикладное программное обеспечение:

• Стробоскопический осциллограф DSA8200
• Программное обеспечение IConnect®, MeasureXtractor™ TDR оценки целостности сигнала и S-параметры
• Программное обеспечение 80SJNB для измерения джиттера, шумов и коэффициента битовых ошибок

Пробники:

• Серия P6400 / P6800 / P6900
• Дифференциальный пробник P7313SMA
• Дифференциальные пробники P7500 TriMode™
• Пробники P8018 / Дифференциальные пробники TDR P80318

Логические анализаторы:

• Серии TLA5000B и TLA7000 с пакетами поддержки процессор/шина

Анализ джиттера / шумов

Теперь выполнять анализ и устранять джиттер стало проще

Kомпания Tektronix предлагает решения на базе осциллографов в области измерений джиттера с минимально возможным собственным джиттером, как для электрических, так и для оптических сигналов в диапазоне от низкочастотных цифровых до сверхвысокочастотных систем последовательной передачи данных. Для выявления джиттера в маломощных сигналах с низким уровнем шумов или измерения сверхнизкого уровня джиттера, зачастую присущего тактовым генераторам, предлагаются решения на основе анализаторов спектра реального времени (RTSA).

Kроме того, генераторы сигналов позволяют формировать джиттер для различных целей, включая проверки приемников на допустимый уровень джиттера.

Рекомендуемые продукты:

Осциллографы и прикладное программное обеспечение:

• Осциллографы реального времени серии DSA70000
• DPOJET – программное обеспечение для анализа глазковых индикаторных диаграмм и джиттера
• Стробоскопические осциллографы DSA8200
• Программное обеспечение 80SJNB для измерения джиттера, шумов и коэффициента битовых ошибок
• Программное обеспечение IConnect®, MeasureXtractor™ TDR оценки целостности сигнала и S-параметры

Пробники:

• Дифференциальные пробники P7313/P7313SMA
• Пробники P7500 TriMode

Генераторы сигналов:

• Генератор сигналов произвольной формы серии AWG7000/AWG5000
• Генераторы сигналов синхронизации серии DTG5000

Анализаторы спектра реального времени:

• Серия RSA3000

Тестирование приемников

Преодоление проблем тестирования приемников с помощью генератора сигналов произвольной формы и прямого синтеза

Для проверки устройств с последовательной передачей данных необходима тщательно проработанная методика тестирования приемника. Чтобы гарантировать, что высокоскоростные сигналы данных правильно приняты по кабелям, проводникам и дорожкам плат на основе материала FR4, через fА<Ч приемника и схемы восстановления тактовой частоты, необходимо иметь возможность работы с зашумленными и низкоуровневыми сигналами. Сигналы, используемые при проверках на соответствие, должны включать в себя тестовые последовательности данных с добавленными периодическим и случайным джиттером и ISI компонентами. 3а счет высокого быстродействия аппаратной части генератора сигналов произвольной формы, использующего прямой синтез, эта сложная задача теперь упрощена и решается с помощью только одного прибора.

Рекомендуемые продукты:

Генераторы сигналов:

• Серия AWG7000/AWG5000
• Генератор сигналов произвольной формы
• Программное обеспечение RFX100 RFXpress для создания и изменения сигналов ВЧ/<Ч/IQ
• SerialXpress® (SDX100) для создания и изменения высокоскоростных сигналов последовательной передачи данных

Осциллографы и программное обеспечение:

• Осциллографы реального времени серии DSA70000   DPOJET – программное обеспечение для анализа глазковых индикаторных диаграмм и джиттера

Пробники:

• Дифференциальные пробники P7313/P7313SMA
• Пробники P7500 TriMode

Измерение и анализ параметров источников питания

Осциллограф Tektronix можно быстро и экономично превратить в идеальное средство для измерений и анализа систем питания

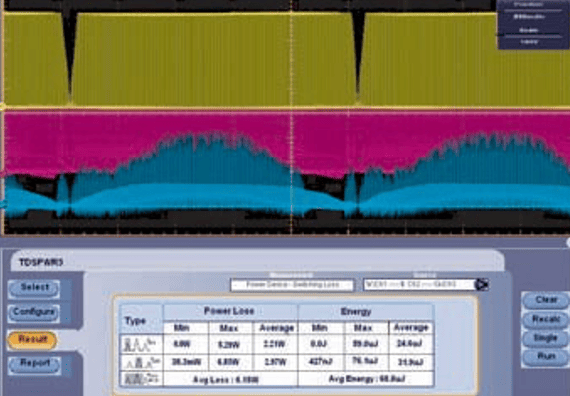

Измерения систем питания для определения скорости коммутации, качества питания и соответствия требованиям стандартов являются факторами, которые должен учитывать каждый разработчик импульсных источников питания. Осциллографы Tektronix с технологией Digital Phosphor (серии DPO) со встроенным программным обеспечением для выполнения анализа и широким выбором токовых и вольтовых пробников облегчают выполнение таких задач, как оценку потери мощности на коммутаторе, выполнение анализа в координатах B-H для магнитных компонентов, определение области устойчивой работы, тестирование на предварительное соответствие требованиям стандарта EN61000-3-2, а также создание настраиваемых отчетов о проверках. Kроме того, доступны специализированные осциллографы с изолированными каналами для измерений с плавающей «землей» напряжений до 600 В (среднеквадр.) категории II (или до 300 В (среднеквадр.) категории III).

Рекомендуемые продукты:

Осциллографы и прикладное программное обеспечение:

• Серии TPS2000/DPO4000/DPO7000 и DPO70000
• Программное обеспечение DPOPWR или TPSPWR11 для измерений и анализа систем питания

Пробники:

• Активные пробники TAP1500/2500/3500
• Пробник переменного и постоянного тока TCP0030
• Пробник тока TCP202
• Пробники тока TCPA300/400 и усилители
• Пассивные высоковольтные пробники P5100
• Дифференциальные высоковольтные пробники TDP1000/0500
• Пробники P5200/P5205/P5210 с TPA-BNC
• Дифференциальные высоковольтные пробники P6250/P6251

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
