Мультиметры. Вопросы / Ответы / Мнения. Часть 4. Окончание

Начало в Часть 1, Часть 2 и Часть 3

Какой смысл в анализе цепей сегодня, когда у нас есть мультиметры?

Итак, предположим, вы ищете неисправность в цепи. Вы подключаете мультиметр к двум узлам, и он показывает 6,35 вольт.

Что дальше?

Должно ли оно показывать 6,35 вольт? Это верно? Должно ли оно быть выше? Должно ли оно быть ниже?

В этом и заключается суть анализа цепи: чтобы вы знали, какие показания должен показывать мультиметр, если всё работает правильно.

Можно ли использовать мультиметр, чтобы проверить исправность USB-кабеля для зарядки iPhone?

Да, можете! Но вам понадобится мультиметр для измерения тока в кабеле, что можно сделать, только каким-то образом развязав положительный кабель (обычно красный, проводящий ток), и перерезав его, а затем подключив два щупа мультиметра к двум концам перерезанного кабеля. Мультиметр покажет ток от 0,5 до 1,5 ампер. Или можно купить USB-измеритель напряжения и тока за три доллара. Или купить зарядное устройство с мультиметром. Это стоит четыре доллара.

Как измерить ток в теле человека с помощью мультиметра?

Измерение любого тока требует указания двух интересующих точек. Вопрос предполагает, что пользователи по всему миру умеют читать мысли и определять, где именно измеряется ток.

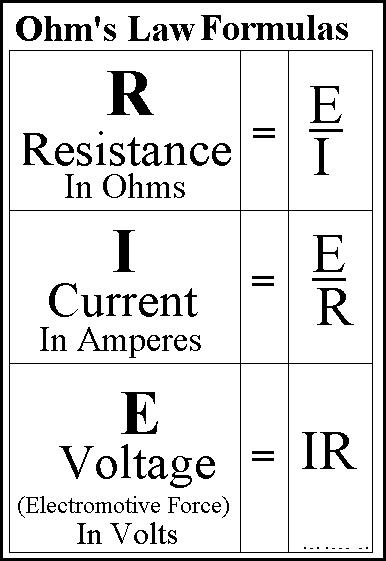

Возможно, автор сего оригинального сообщения имеет в виду напряжение. Неспециалисты часто путают электрические термины. Вот график, показывающий взаимосвязь между напряжением, силой тока и сопротивлением.

Если вам известны два значения, вы можете определить третье. Напряжение и ток можно напрямую измерить большинством цифровых мультиметров (DMM).

Чтобы измерить ток между двумя пальцами, необходимо создать электрическое соединение. Это сложно, поскольку человеческое тело — сложный, постоянно меняющийся живой организм. Один из способов соединения — использование металлических наперстков. Кроме того, для измерения тока необходимо приложить напряжение, что нарушает правила техники безопасности.

Вместо этого можно измерить сопротивление. DMM использует безопасное (известное*) напряжение, и можно использовать уравнение в средней строке графика. Если просто держать каждый щуп между пальцами, соединение будет некачественным, а результаты — неточными. Используйте металлические наперстки.

* Характеристики DMM для DMM начального и среднего уровня не указаны. Более дорогие настольные приборы предоставляют такие характеристики. Если бы автор статьи действительно имел в виду зондирование тела человека для измерения любых присутствующих напряжений, как это делается при ЭКГ (напряжение, генерируемое сердцем), эти напряжения были бы слишком низкими для большинства цифровых мультиметров. Кроме того, для подключения к телу используются специальные электроды, специальные фильтры и малошумящие усилители для микровольт.

Что означает отрицательное напряжение на мультиметре?

В: Что означает отрицательное напряжение на мультиметре? Мультиметры обычно имеют красные и чёрные щупы. Если мультиметр настроен на измерение постоянного напряжения и вы подключаете красный щуп к положительному полюсу (+) батарейки типа АА, а чёрный — к отрицательному (-), и это относительно новая батарейка, показания будут около 1,5 вольт. Если поменять щупы на батарейке, показания будут около -1,5 вольт. Постоянное напряжение может быть либо положительным, либо отрицательным. Батарейка должна иметь маркировку положительного (+) и отрицательного (-) полюсов. При правильном измерении вы получите положительное напряжение. Если поменять щупы, вы получите отрицательное напряжение. Кстати, это обсуждение относится к цифровому мультиметру. Раньше мультиметры измеряли только положительное напряжение, а не отрицательное. Вам приходилось менять щупы местами, чтобы получить показания.

Как определить необходимый ток для светодиода с помощью мультиметра?

Измерение силы тока. Шаг 1. Выберите положение «Ток» на главном переключателе мультиметра. Выберите диапазон тока, достаточно высокий для проверяемой цепи. Например, если в цепи ток, по вашим оценкам, составляет около пяти ампер, выберите значение «10 ампер» вместо «1 ампер». Выбор слишком низкого значения может привести к перегрузке мультиметра. Шаг 2. Подключите щупы к разъемам мультиметра с маркировкой «Ток». Как правило, черный щуп должен быть подключен к порту «Общий», а красный — к порту, соответствующему выбранному диапазону тока. Это расположение может различаться в зависимости от модели мультиметра. Внимательно изучите маркировку мультиметра, чтобы убедиться, что конфигурация подходит для измерения тока.

Как проверить провод свечи зажигания с помощью мультиметра?

Измерьте его по шкале 10 кОм, если это свеча зажигания резисторного типа от точки соединения вывода до центрального электрода, оно должно быть около 5 кОм (5000 Ом), затем измерьте сопротивление между точкой соединения вывода и внешним электродом, оно должно показывать бесконечность Ом. По моему опыту, когда я получал показания, свеча зажигания была загрязнена углеродом, и это было основной причиной моих проблем. Это было в триммере моего отца Honda GX35, и это выглядело как проблема с топливом. Замена свечи зажигания на свечу за 2 австралийских доллара решила проблему. Насколько я знаю, на заводе была установлена свеча зажигания без резистора!

Что такое мультиметр переменного и постоянного тока и почему он дорогой?

AC+DC обычно означает, что он измеряет как переменное, так и постоянное напряжение. Мультиметр также может измерять сопротивление и, возможно, ток. Как уже отмечалось, более качественные приборы соответственно обладают более высоким качеством, большей точностью и, возможно, большим количеством измерений (частота, температура, проверка диодов, ёмкость и другие). Хорошие приборы могут служить десятилетиями, но они недешевы. Недорогие приборы могут прослужить долго и обеспечивать хорошую точность, но не стоит полагаться на это.

Хотите найти хороший прибор? Ознакомьтесь с продукцией Newark Electonics, DigiKey и Mouser. Обратите внимание на производителей, таких как Fluke Instruments. Где-то обязательно найдётся прибор, который удовлетворит ваши потребности по приемлемой цене.

Кроме того, для использования в магазине, сертифицированном по стандарту ISO 9001, его и всё остальное испытательное оборудование необходимо будет калибровать ежегодно.

КОНЕЦ
