Мультиметры. Вопросы / Ответы / Мнения. Часть 1

Сколько сегментов на ЖК-дисплеях цифрового мультиметра?

Пример 3,5-разрядного дисплея

3,5-разрядный дисплей на самом деле состоит из четырёх сегментов: одного полуразряда и трёх полных разрядов. При максимальном значении он будет показывать 1999. Если бы мы хотели отобразить 30 кВ на 3,5-разрядном счётчике, нам пришлось бы «отбросить» первую половинную цифру, так как мы не можем её использовать, поскольку это всего лишь «1». Мы ограничены тремя полными цифрами, поэтому на дисплее будет отображаться число 300. Десятичная точка устанавливается вручную с помощью перемычки, поэтому итоговое значение будет 30,0, а «кВ» будет отображаться на накладке на передней панели.

Если бы мы хотели отобразить 10 кВ на 3,5-разрядном мультиметре, мы могли бы использовать первую половинную цифру. В этом случае разрешение составит четыре цифры, а прибор покажет 1000. При правильной расстановке десятичной точки окончательное показание мультиметра составит 10,00, а на накладке передней панели отобразится термин «кВ».

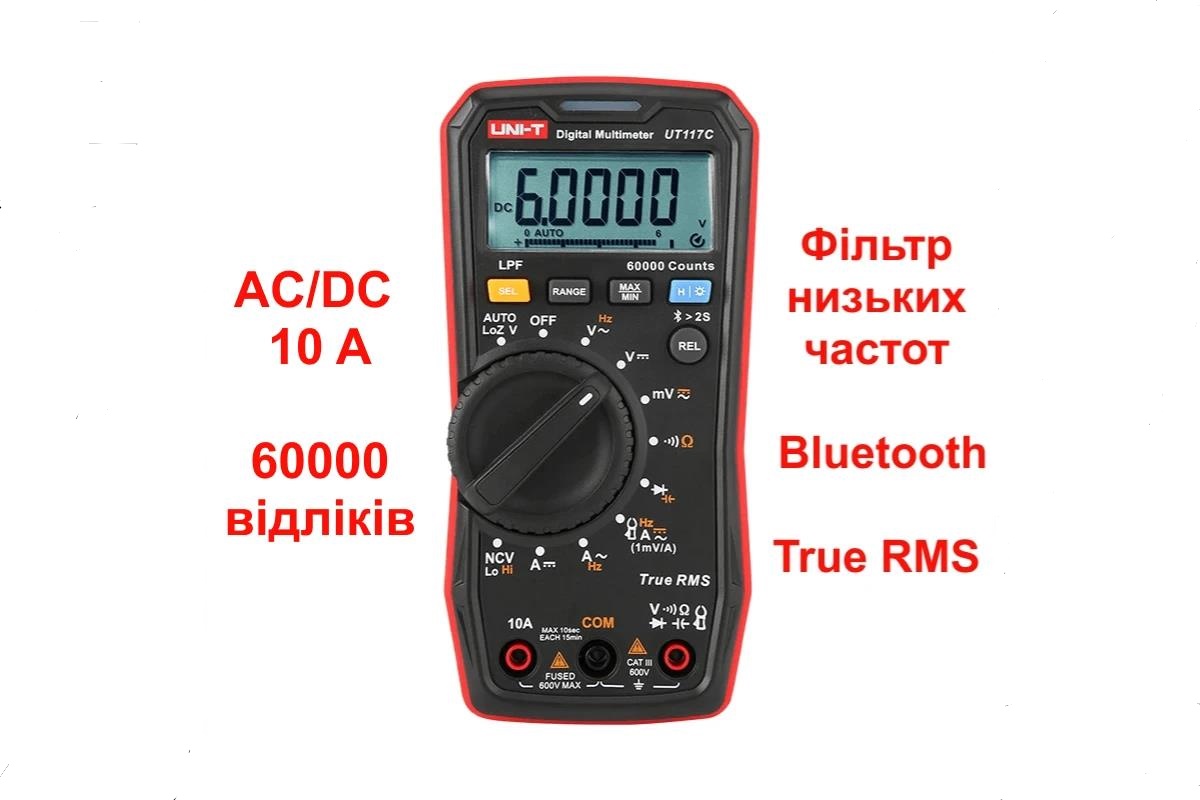

Высокоточный мультиметр UT117С

В цифровых измерителях количество разрядов (например, 3,5 или 4,5) определяет разрешение дисплея и максимальное значение, которое он может отображать в заданном диапазоне. В этой системе используются два типа разрядов:

Полные разряды

• Полный разряд может отображать любое число от 0 до 9, что допускает 10 различных состояний.

Половинные разряды

• Количество разрядов (или дробных разрядов, обычно старшего разряда) ограничено. Он может отображать только «1» или оставаться пустым (отображая «0»).

Описание 3,5-разрядного дисплея

3,5-разрядный мультиметр имеет один полуразряд и три полных разряда.

• Всего разрядов: 4

• Максимальное отображаемое значение: максимальное показание — 1999 (без учета десятичной точки). Диапазон отображения — от -1999 до 1999, если допускается отрицательное значение.

• Влияние на разрешение: например, если измеряемое значение превышает 199,9 В (в диапазоне 200 В), мультиметр должен переключиться на более высокий диапазон (например, 1000 В) и потерять один разряд разрешения, отображая 200 В как 0200 (или 200) вместо 200,1.

Описание 4,5-разрядного дисплея

4,5-разрядный дисплей имеет одну половинную цифру и четыре полных разряда.

• Всего разрядов: 5

• Максимальное отображаемое значение: максимальное показание — 19999 (без учета десятичной точки). Диапазон отображения — от - 19999 до + 19999.

• Влияние на разрешение: обеспечивает более высокое разрешение, чем 3,5-разрядный дисплей, позволяя отображать 0,1 В даже при измерении напряжений до 1999,9 В (в диапазоне 2000 В).

Ключевые выводы

Дополнительные «половины» или «целые» цифры в характеристиках прибора указывают на более высокое максимальное отображаемое число отсчётов и, следовательно, на более высокое разрешение измерений в каждом диапазоне. Именно поэтому мультиметры с 4,5-разрядным дисплеем точнее счётчиков с 3,5-разрядным дисплеем. В современных мультиметрах часто используются «отсчёты» (например, 2000 отсчётов, 4000 отсчётов, 20000 отсчётов) как более точный способ указания разрешения.

Также доступны цифровые мультиметры с еще более высоким разрешением, например, 6,5-разрядные, производства Ketheley (Tektronix).

Как проверить порт USB-C с помощью мультиметра?

Прежде всего, вам нужно сделать тестовый пигтейл. Разрежьте старый кабель USB-C пополам и зачистите концы проводов. Используя пигтейл для измерений, вы сможете избежать застревания щупов в разъёме.

Кроме того, имейте в виду, что вы сможете измерять только постоянное напряжение. Сигналы данных, такие как TX/RX и D+/D-, находятся за пределами возможностей вашего маленького мультиметра.

Для их измерения вам понадобится осциллограф.

Кроме того, некоторые напряжения USB-порта должны быть согласованы. Пока согласование не будет успешным, порт, скорее всего, будет выдавать только самое низкое напряжение, а именно 5 вольт. Чтобы увидеть более высокие напряжения, вам нужно будет измерять напряжение на кабеле после того, как смарт-устройство согласует более высокое напряжение, под нагрузкой, без отключения.

И наконец, имейте в виду, что разъём USB-C является двусторонним. Каждый контакт в верхнем ряду имеет дублирующий и резервный контакт в нижнем ряду. В дешёвом кабеле может быть всего 12 проводов, а избыточные контакты соединены между собой внутри разъёма. Однако в более дорогом кабеле может быть до 24 проводов, по одному на каждый контакт.

Требуется ли вам мультиметр с функцией расчётов среднеквадратичных значений для работы с электроникой?

Нет, не совсем. Зависит от того, что вы измеряете. Я имею в виду, что мультиметры, измеряющие истинное среднеквадратичное значение или нет, в любом случае имеют ограничения по частоте. Так что этот прибор никак не может быть вашим единственным инструментом для измерений.

Для тех, кто измеряет ток и напряжение в сети переменного тока, которые на практике очень близки к синусоидальным сигналам, подойдёт любой усредняющий измеритель, откалиброванный для корректного измерения с помощью синусоидальных сигналов, и ему, по сути, не требуется истинное среднеквадратичное значение.

Какой тип мультиметра безопасно использовать на компьютерах?

Можно использовать любой цифровой мультиметр, за исключением одного: используйте только функцию измерения напряжения. Не используйте омметр для измерения сопротивления. Омметр прикладывает напряжение к резистору, создавая на нём падение напряжения. На собранной печатной плате, особенно на материнской плате компьютера, это может привести к слишком высокому напряжению на компонентах, подключенных к измеряемому резистору. Попытка измерить ток приведёт к короткому замыканию в точках измерения, что, вероятно, приведёт к перегоранию компонентов на материнской плате.

Что привело к прекращению производства аналоговых мультиметров и широкому использованию цифровых?

1. Дешевле в производстве и больше функций.

2. Легче снимать точные показания.

3. Более прочные: обычно не разбиваются при падении.

Однако электронные мультиметры не полностью вытеснили приборы с подвижной катушкой: последние очень удобны для мониторинга быстрых изменений напряжения или тока, например, измерителей уровня громкости. Советую вам сохранить свой аналоговый мультиметр, но обязательно купите и цифровой — аналоговый может пригодиться, если осциллографа нет под рукой!

Почему цифровой мультиметр дешевле аналогового?

Не так давно мы работали исключительно с аналоговыми технологиями и даже не думали о переходе на цифровые, главным образом из-за высокой стоимости. Затем появились интегральные схемы. Поначалу в одном корпусе размещалось всего несколько вентилей, а цифровые схемы всё ещё были довольно сложными. По мере увеличения плотности транзисторов на одном кристалле, стоимость цифровых функций начала снижаться, и всё больше приложений начали перемещаться из аналоговой области в цифровую. Наметилась другая тенденция: стали развиваться области технологий программного обеспечения и памяти. Цифровая область надёжна, гибка, интенсивна, обширна, отказоустойчива, компактна и экономична. Цифровые технологии практически повсеместно вытесняют аналоговые. Цифровые технологии дешевле аналоговых во многих отношениях. Реализации дешевле с точки зрения общей стоимости компонентов. Конструкции можно использовать повторно, что означает отсутствие необходимости повторного проектирования. Экономия энергии и компактность приводят к недорогим решениям. В отличие от аналоговых сигналов, цифровые сигналы можно кодировать самокорректирующимися кодами и передавать на большие расстояния без опасения искажения, что снижает затраты. В отличие от этого, аналоговые сигналы достигнут конечного пункта полностью изношенными и бесполезными, что увеличивает затраты.

Например, возьмите простой уровень напряжения и попытайтесь передать его в аналоговой форме через установку. Полученный сигнал будет совсем не таким, как был отправлен. Теперь закодируйте уровень напряжения в самокорректирующийся цифровой код и передайте его через ту же установку. Полученный сигнал, очищенный от ошибок, будет правильным и полезным.

Каковы преимущества аналогового мультиметра перед цифровым и какой из них лучше использовать?

Преимущества аналогового измерителя перед цифровым — вот о чём я думаю, выбирая, какой из них использовать. Цифровой измеритель легко считывается, обеспечивает большую точность и показания с точностью до десятых, сотен и меньше. Одна из важных причин использовать именно его — высокое внутреннее сопротивление. Это приводит к снижению потребления тока, что может повлиять на цепь. Если я измеряю выходной сигнал небольшого устройства, такой измеритель не увеличит нагрузку. Он медленно выдаёт показания, и даже когда выдаёт, показания могут постоянно меняться из-за нестабильности схемы. Схемы основаны на логических вентилях, которые могут обрабатывать только высокие и низкие уровни, но не промежуточные.

Используя аналоговый измеритель, я ищу вариации измеряемого сигнала. Цифровой измеритель не будет двигаться вверх и вниз так плавно, как аналоговый. Я считаю, что аналоговый проще использовать в динамических условиях. Бывали случаи, когда мне нужно было, чтобы измеритель потреблял нагрузку, чтобы схема работала как в нормальных условиях, и аналоговый это делал.

Я считаю, что у обоих измерителей есть свои преимущества. Если вы можете позволить себе только один измеритель, цифровой будет полезнее. Я предпочитаю использовать цифровой для измерения сопротивления, эти измерения должны быть точными. Измерение тока следует проводить с осторожностью, так как одна ошибка может привести к сгоранию внутренностей, как самого прибора, так и устройства под тестированием.

Будут ли получены коммерческие преимущества от сопряжения цифрового мультиметра с ноутбуком, настольным компьютером, смартфоном и телевизорами со светодиодными/ЖК-дисплеями как с использованием проводной, так и беспроводной технологии?

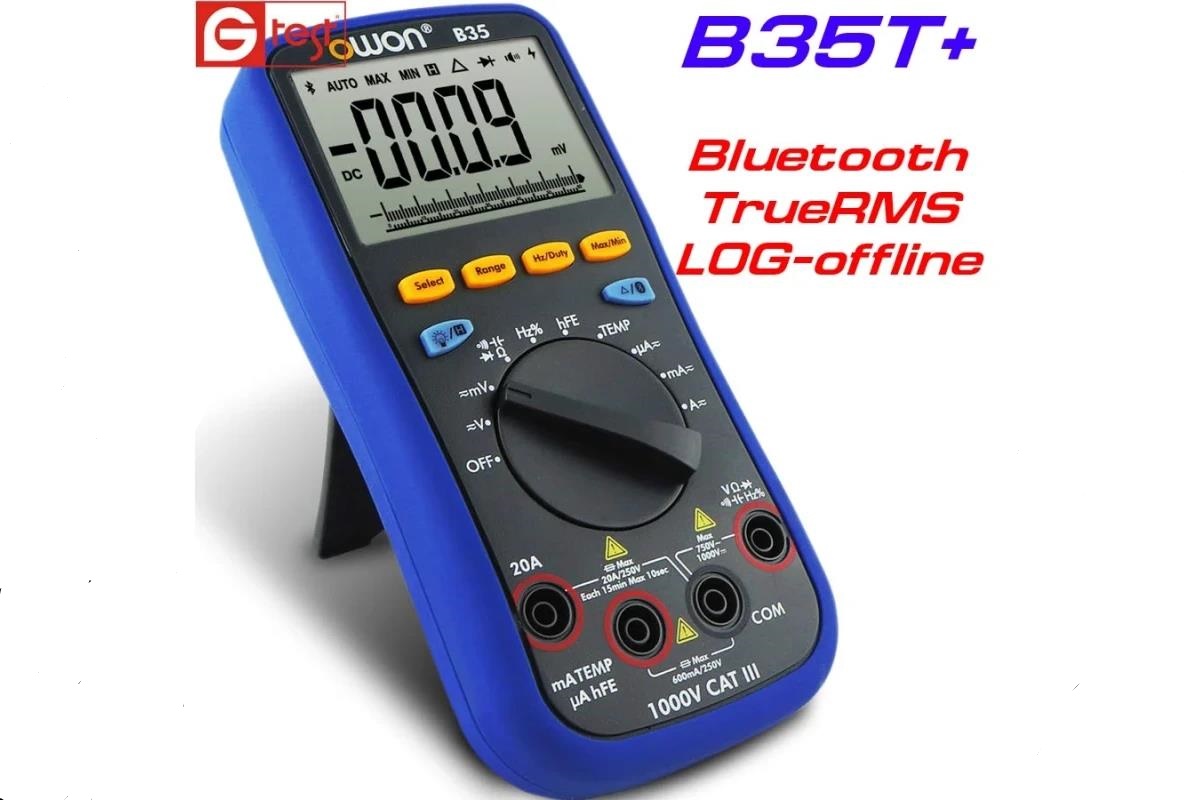

B35T+ мультиметр (Bluetooth, TrueRMS, Offline)

Подключение цифрового мультиметра к различным устройствам, таким как ноутбуки, настольные компьютеры, смартфоны и устройства со светодиодными/ЖК-дисплеями, может обеспечить ряд бизнес-преимуществ. Подключив цифровой мультиметр к этим устройствам, пользователи могут выполнять различные задачи, такие как измерение напряжения, тестирование цепей и устранение неисправностей электронных систем.

Для подключения цифрового мультиметра к этим устройствам можно использовать проводные и беспроводные технологии, такие как USB, Bluetooth и Wi-Fi. Проводная технология обеспечивает стабильное и безопасное соединение, а беспроводная — гибкость и мобильность.

Вот некоторые потенциальные бизнес-преимущества подключения цифрового мультиметра к различным устройствам:

1. **Эффективность**: Подключение цифрового мультиметра к ноутбуку или настольному компьютеру позволяет пользователям более эффективно выполнять измерения и анализировать данные. Пользователи могут сэкономить время за счет автоматизации процессов сбора и анализа данных.

2. **Точность**: Цифровые мультиметры обеспечивают более точные измерения, чем аналоговые. Подключив цифровой мультиметр к смартфону или телевизору, пользователи могут отображать результаты измерений на большом экране, что упрощает чтение и интерпретацию данных.

3. **Мобильность**: Беспроводные технологии, такие как Bluetooth, позволяют пользователям проводить измерения и анализировать данные удаленно. Это может быть полезно для устранения неисправностей электронных систем в труднодоступных местах.

4. **Обмен данными**: Подключив цифровой мультиметр к ноутбуку или настольному компьютеру, пользователи могут с легкостью обмениваться данными с коллегами или клиентами. Пользователи могут экспортировать данные в различные форматы, такие как PDF или Excel, и отправлять их по электронной почте или в облачное хранилище.

5. **Обучение и образование**: Подключив цифровой мультиметр к смартфону или телевизору, можно использовать в учебных и образовательных целях. Пользователи могут отображать результаты измерений на большом экране, что упрощает объяснение концепций и процессов. Подводя итог, можно сказать, что сопряжение цифрового мультиметра с различными устройствами, такими как ноутбуки, настольные компьютеры, смартфоны и светодиодные/ЖК-устройства, может обеспечить ряд преимуществ для бизнеса, включая эффективность, точность, мобильность, обмен данными, а также обучение и образование.

Безусловно, подключение цифрового мультиметра к различным устройствам, таким как ноутбуки, настольные компьютеры, смартфоны и телевизоры с LED/ЖК-дисплеями, с использованием как проводных, так и беспроводных технологий, может обеспечить множество бизнес-преимуществ в различных отраслях.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ
