Мультиметры. Вопросы / Ответы / Мнения. Часть 2

ПРОДОЛЖЕНИЕ. Начало в Части 1

Безусловно, подключение цифрового мультиметра к различным устройствам, таким как ноутбуки, настольные компьютеры, смартфоны и телевизоры с LED/ЖК-дисплеями, с использованием как проводных, так и беспроводных технологий, может обеспечить множество бизнес-преимуществ в различных отраслях.

Повышенное удобство и доступность: благодаря беспроводному соединению между цифровым мультиметром и этими устройствами пользователи могут с удобством контролировать и управлять измерениями удаленно. Это позволяет техническим специалистам и инженерам получать доступ к данным в режиме реального времени из любой точки мира, оптимизируя рабочие процессы и повышая эффективность.

Улучшенное управление данными и анализ: интеграция цифрового мультиметра с ноутбуками, настольными компьютерами, смартфонами и телевизорами обеспечивает бесперебойную передачу данных для анализа и составления отчетов. Пользователи могут легко хранить данные измерений, создавать отчеты и делиться результатами с коллегами или клиентами, улучшая совместную работу и процессы принятия решений.

Расширенная функциональность и универсальность: взаимодействие с несколькими устройствами открывает широкий спектр функций и приложений. Например, пользователи могут использовать приложения для смартфонов или настольное программное обеспечение для настройки параметров измерений, проведения расширенного анализа и даже удаленного управления мультиметром. Эта универсальность повышает эффективность продукта в различных сценариях использования и отраслях.

Удаленное устранение неисправностей и диагностика: Благодаря беспроводному подключению технические специалисты могут удаленно устранять и диагностировать неисправности электрооборудования, минимизируя время простоя и повышая производительность. Они могут получать доступ к данным измерений в режиме реального времени, быстро выявлять проблемы и предпринимать необходимые действия, даже не находясь на объекте.

Улучшенный пользовательский опыт: Интеграция цифровых мультиметров с потребительскими устройствами, такими как смартфоны и телевизоры, также может быть полезна конечным пользователям. Например, домовладельцы или любители самостоятельного ремонта могут контролировать электрические параметры непосредственно со своих смартфонов или просматривать результаты измерений на экранах телевизоров, получая ценную информацию и помогая принимать обоснованные решения относительно своих электрических систем.

Конкурентное преимущество и рыночная дифференциация: предложение цифровых мультиметров с расширенными возможностями подключения выделяет продукцию на рынке и повышает её конкурентоспособность. Компании, внедряющие эти технологические достижения, демонстрируют свою приверженность инновациям и клиентоориентированным решениям, что позволяет привлекать больше клиентов и стимулировать рост доходов.

Что произойдёт, если щуп мультиметра подключен неправильно? Как это исправить?

Ваш цифровой мультиметр должен прослужить несколько лет при разумном уходе, но может наступить время, когда он выйдет из строя, и вам придется решить, ремонтировать его или покупать новый. Прежде чем искать новый мультиметр, воспользуйтесь следующими методами диагностики и ремонта мультиметра.

Первым шагом является проверка батареи. Попробуйте включить цифровой мультиметр. Если мультиметр не включается или дисплей тусклый, возможно, батарея разряжена или разряжена. Просто замените батарею, и все будет в порядке.

Если мультиметр включается, но вы получаете неточные результаты измерений, возможно, неисправны щупы. Настройте мультиметр на измерение сопротивления, соединив щупы. Показания должны быть равны нулю. Если сопротивление превышает один Ом или показания нестабильны, вы сможете устранить проблему, заменив щупы.

Если проблема не устранена, следующим шагом будет разборка цифрового мультиметра. С помощью небольшой отвёртки открутите винты, удерживающие корпус.

После того, как вы открыли мультиметр, найдите предохранитель и извлеките его. Если предохранитель стеклянный, осмотрите его внутреннюю часть, чтобы убедиться, что тонкая проволока внутри не перегорела. Если он перегорел, замените его. Если предохранитель керамический, проверьте его сопротивление другим мультиметром, и если сопротивления нет, замените его. (Обратитесь к руководству по эксплуатации мультиметра, чтобы узнать, какой предохранитель вам нужен.)

Осмотрите провода и другие соединения, которые могут быть повреждены коррозией или повреждены. Если вы обнаружите повреждённое соединение, отпаяйте его паяльником с фитилём и припаяйте заново.

Проверьте корпус мультиметра на наличие ослабленных деталей или винтов и закрепите их соответствующим образом.

Соберите цифровой мультиметр, установите его в режим измерения сопротивления и соедините выводы щупов. Показания должны быть значительно ниже одного Ома. Если мультиметр по-прежнему неисправен, возможно, его пора заменить.

Итак, у вас возникли проблемы с сигналом от датчика. Возможно, он работает нерегулярно, возможно, слишком много помех для установления надёжного соединения, или, может быть, вы просто не знаете, в чём проблема. Один из простых способов выяснить причину неисправности — проверить датчик с помощью мультиметра. Не волнуйтесь, мы расскажем вам, как использовать мультиметр для диагностики неисправностей промышленного датчика и быстро восстановить его работоспособность!

Но подождите — что такое мультиметр и как он работает? Давайте кратко рассмотрим. В конце концов, нам нужно устранить неисправность датчика.

Хотите сразу приступить к устранению неполадок? Не беспокойтесь, нажмите здесь, чтобы ознакомиться с нашими простыми инструкциями по использованию мультиметра для диагностики неисправностей датчика!

ЧТО ТАКОЕ МУЛЬТИМЕТР?

Мультиметр — это электрический прибор, используемый для проверки цепей. Он может измерять напряжение, ток, сопротивление и целостность цепи, отсюда и название: мультиметр. Мультиметр критически важен для поиска и устранения неисправностей. При неисправности цепи или устройства проверка целостности цепи (т.е. непрерывности цепи от источника к датчику и обратно) и измерение напряжения/тока/сопротивления могут помочь обнаружить и идентифицировать проблемы.

На мультиметре есть несколько настроек для проверки различных параметров. Наиболее р аспространённые настройки:

для переменного (AC) и постоянного (DC) тока — измерение от микро- или миллиампер до ампер;

для напряжения (как переменного, так и постоянного) — измерение от милливольт до сотен вольт;

для сопротивления — измерение от ом до мегаом.

Более продвинутые модели имеют дополнительные настройки для измерения ёмкости, децибел, частоты, индуктивности и/или температуры.

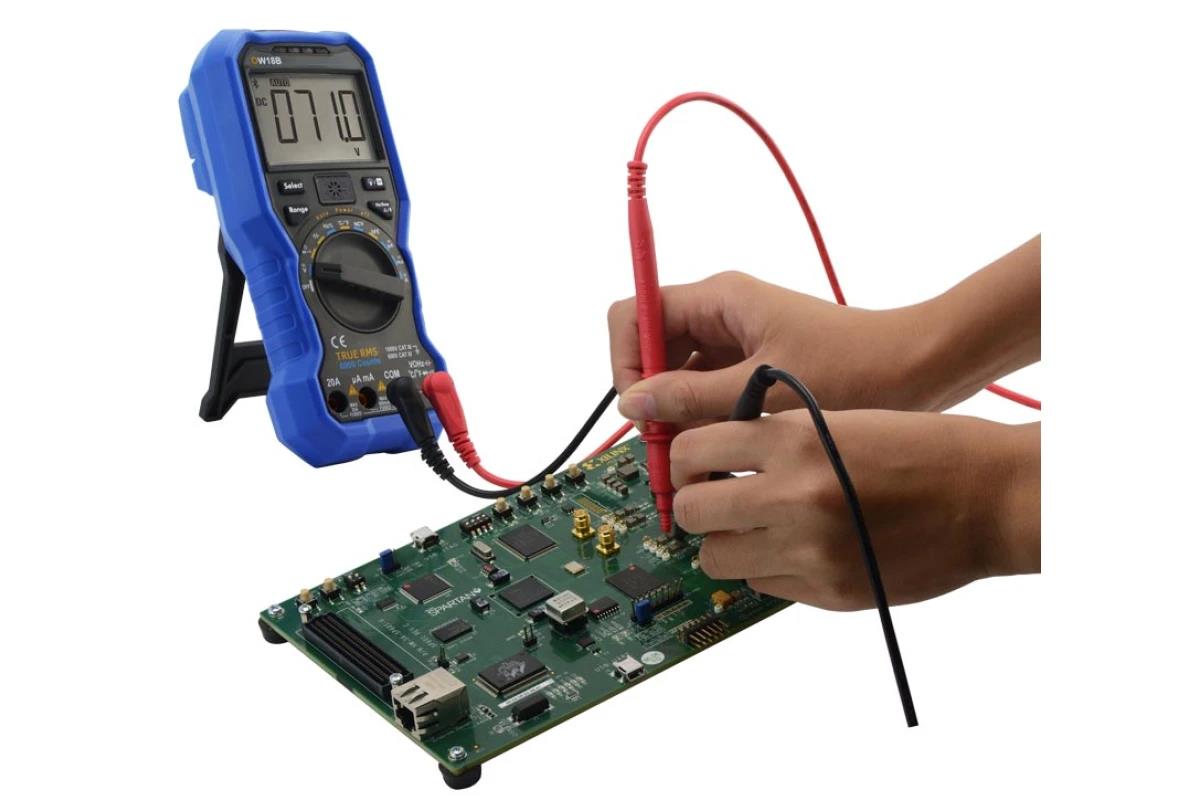

OW18E мультиметр (Bluetooth)

КАК РАБОТАЕТ МУЛЬТИМЕТР?

Волшебные миниатюрные эльфы.

Или нет. Нам не удалось связаться с ними для получения комментариев.

Пока эльфы не ответят, нам придётся предположить, что мультиметры разработаны на основе фундаментальной теории электрических цепей. (Знаю, это далеко не так увлекательно, как волшебные эльфы.) Закон Ома устанавливает фиксированное соотношение между напряжением, током и сопротивлением между любыми двумя точками цепи: I = V / R (то есть ток равен напряжению, деленному на сопротивление). Мультиметры, как и любой хороший студент-математик, используют две известные величины для определения третьей, неизвестной величины:

Для измерения сопротивления измеряется изменение напряжения, создаваемое малым током.

Для измерения напряжения измеряется движение, создаваемое количественно малым током через известное сопротивление.

Для измерения тока измеряется аналогичное движение через сопротивление, определённое по отношению к рассматриваемому току.

Другие упомянутые выше величины (ёмкость и т. д.) измеряются аналогичными методами.

ПОШАГОВАЯ ИНСТРУКЦИЯ ПО ПРОВЕРКЕ МУЛЬТИМЕТРА

Итак, мультиметр у вас в руках. Что дальше? Давайте проведём три простых теста, которые помогут нам определить проблему. Используйте схему ниже для справки при выполнении тестов.

ПРОВЕРКА МУЛЬТИМЕТРОМ: НЕПРЕРЫВНОСТЬ

Начнем с проверки целостности цепи мультиметром. Необходимо убедиться, что все провода подключены правильно.

ШАГ 1

Отсоедините провода датчика от источника питания (точка A на схеме).

ШАГ 2

Подключите черный щуп к порту COM (общий) мультиметра. Подключите красный щуп к порту VΩ.

ШАГ 3

Настройте мультиметр на проверку целостности цепи — символ выглядит примерно так: •))).

ШАГ 4

Подключите красный щуп к положительному проводу датчика, а черный щуп — к отрицательному проводу датчика.

Примечание: Схема подключения зачастую сложнее, чем просто «+» и «–», и может различаться в зависимости от выходного сигнала датчика и системы управления. Для получения дополнительной информации обратитесь к руководству пользователя датчика или к производителю.

ШАГ 5

Если мультиметр регистрирует показания, значит, цепь исправна. Если мультиметр не регистрирует показания, значит, проблема в проводке. Повторите эти действия на разных участках цепи между источником и датчиком, чтобы определить причину неисправности.

ШАГ 6

Этот процесс можно (и нужно!) выполнить и с проводкой связи датчика.

ПРОВЕРКА МУЛЬТИМЕТРОМ: НАПРЯЖЕНИЕ

Убедившись в целостности цепи, проверим напряжение источника, но не самого источника.

ШАГ 1

Подключите источник питания датчика.

ШАГ 2

Отсоедините провода питания от датчика (точка C на схеме) или от точки подключения, ближайшей к датчику (точка B, если кабель датчика невозможно отсоединить непосредственно от датчика).

ШАГ 3

Сохраните прежние соединения щупа с мультиметром.

ШАГ 4

Подсоедините красный щуп к плюсовому проводу, контакту или клемме, а черный щуп – к проводу/контакту/клемме заземления.

ШАГ 5

Выберите на мультиметре значение постоянного напряжения (DCV), наиболее близкое к напряжению источника, но превышающее его.

ШАГ 6

Включите источник питания.

ШАГ 7

Убедитесь, что напряжение на датчике находится в пределах диапазона, указанного в руководстве пользователя. Если это так, проблема с напряжением источника исключена. Если нет, то источник напряжения, как минимум, является проблемой, если не проблемой. (И в любом случае, снова отключите источник питания!)

ПРОВЕРКА МУЛЬТИМЕТРОМ: СОПРОТИВЛЕНИЕ

Далее проверим импеданс цепи или сопротивление*. Как правило, импеданс цепи важен только для цепей связи (Modbus, Hart и т. д.), но его проверка может быть полезна и для других цепей.

ШАГ 1

Подключите провода питания к датчику.

ШАГ 2

Отсоедините провода связи датчика от источника (точка A).

ШАГ 3

Сохраните прежние соединения щупа с мультиметром.

ШАГ 4

Как и прежде, подключите красный щуп к положительному проводу датчика, а черный щуп — к заземляющему проводу датчика.

ШАГ 5

Для многих датчиков, использующих протоколы связи, требуется сопротивление не менее 150–180 Ом, поэтому выберите на мультиметре значение Ом, наиболее близкое к 200 Ом, но больше. Если импеданс цепи меньше рекомендованного в руководстве пользователя, добавьте к цепи соответствующее сопротивление.

ШАГ 6

Если мультиметр не регистрирует импеданс, выберите следующее по величине значение в Ом. Если импеданс цепи слишком велик (и не бесконечен), необходимо что-то удалить из цепи (использовать провод меньшего сечения, увеличить количество промежуточных соединений и т. д.).

ВАШ ДАТЧИК ВСЕ ЕЩЕ НЕ РАБОТАЕТ?

Если эти шаги не помогли вам определить и локализовать проблему, возможно, проблема в самом датчике. Если вам нужен новый датчик, ознакомьтесь с нашим ассортиментом высококачественных датчиков. Мы гарантируем надежность всей нашей продукции и всегда готовы оказать поддержку нашим клиентам. Вы можете написать нам напрямую по электронной почте или заполнить контактную форму, и один из наших представителей свяжется с вами в течение 24 часов!

*Да, я знаю, что существует разница между импедансом и сопротивлением (X=R+jωL). Однако я также знаю, что эта разница имеет значение только для цепей переменного тока на высокой частоте. Но даже для этой цепи постоянного тока полное сопротивление току называется импедансом, а не сопротивлением.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ
