Электроизмерительные приборы. Часть 1

Для электриков крайне важно иметь соответствующие электроизмерительные приборы, чтобы они могли безопасно и точно выполнять свою повседневную работу, например, на линиях электропередач. Они должны уметь измерять различные физические величины, такие как ток и напряжение, чтобы выявлять опасности, неисправные установки или даже отсутствие напряжения, чтобы иметь возможность безопасно и с чистой совестью выполнять монтаж, техническое обслуживание или ремонт.

 В ассортименте инструментов Wiha электрики найдут всё необходимое для повседневной работы. Кроме того, в нём предусмотрено дополнительное место для хранения других типов инструментов. Комплект электроизмерительных приборов от Wiha идеально подходит для работ с электрикой различной сложности. Чтобы эффективно использовать имеющееся дополнительное место для хранения инструмента, - смотрите далее по тексту.

Совет: Следуйте заголовкам, чтобы найти подходящие в данный для вас момент измерительные приборы.

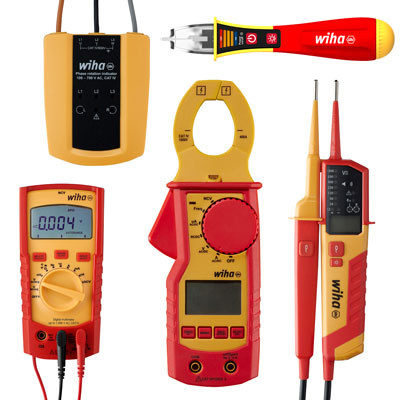

С этими электроизмерительными приборами вы оснащены самым оптимальным образом:

Многофункциональные измерительные приборы – идеальные спутники электрика в его повседневной работе.

• Мультиметр

• Токовые клещи

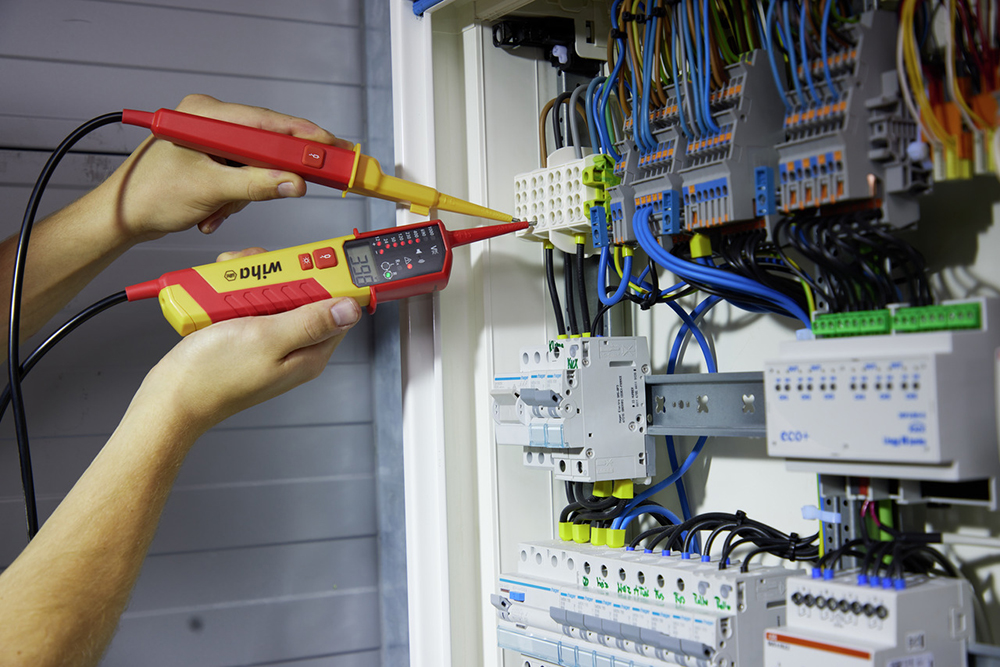

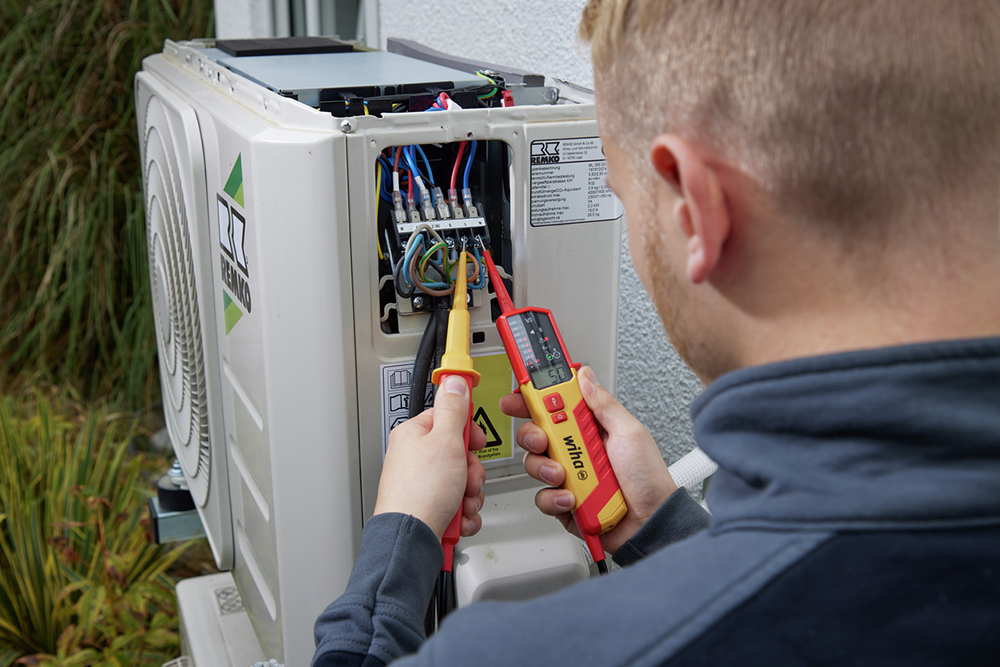

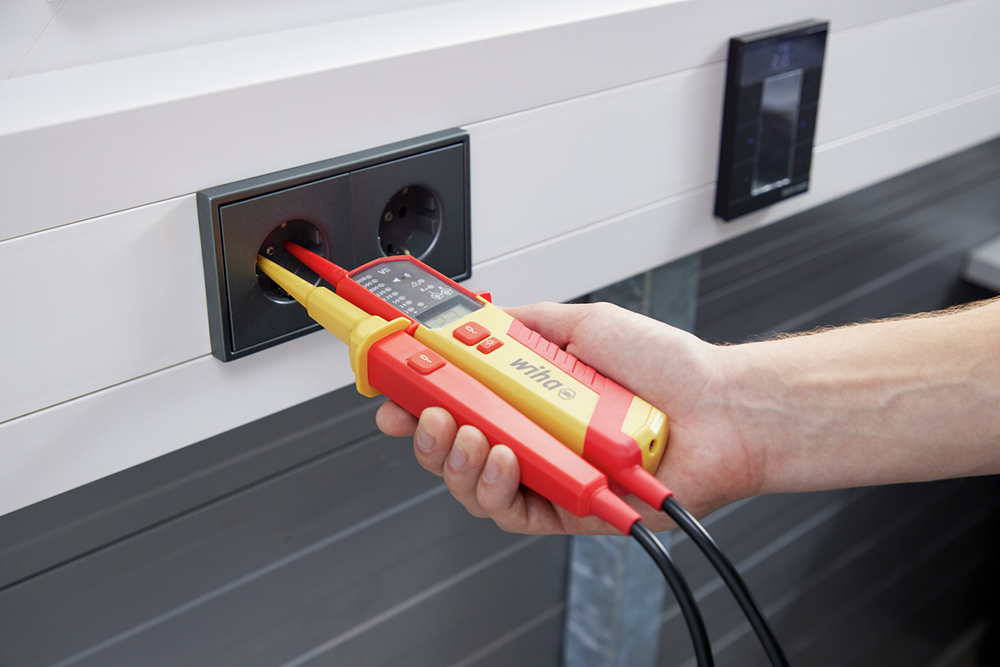

• Двухполюсный тестер напряжения

Измерительные приборы для специальных измерительных проектов

• Индикатор вращающегося поля

• Тестер целостности цепи

• Тестер розеток

• Бесконтактный однополюсный тестер напряжения

Какие существуют категории измерений?

Когда использовать тот или иной измерительный прибор?

Важнейшие диапазоны измерений и их единицы измерения

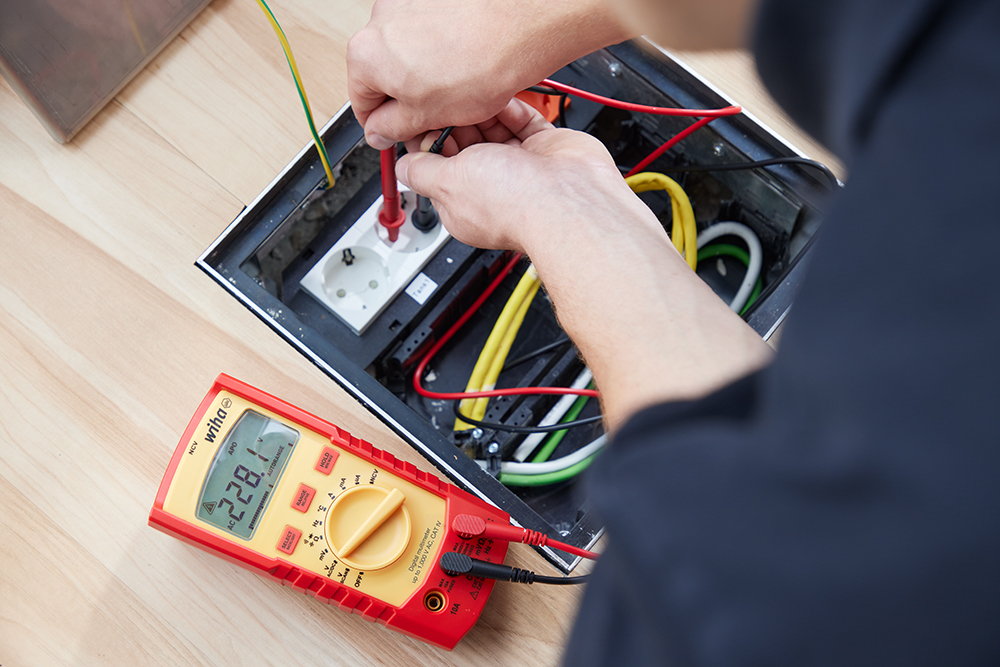

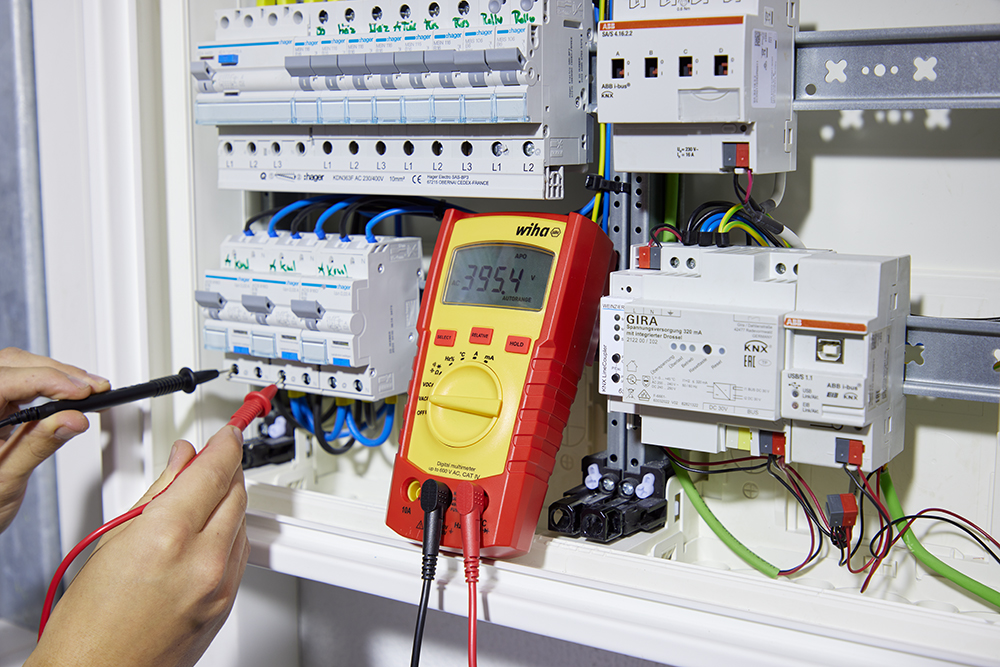

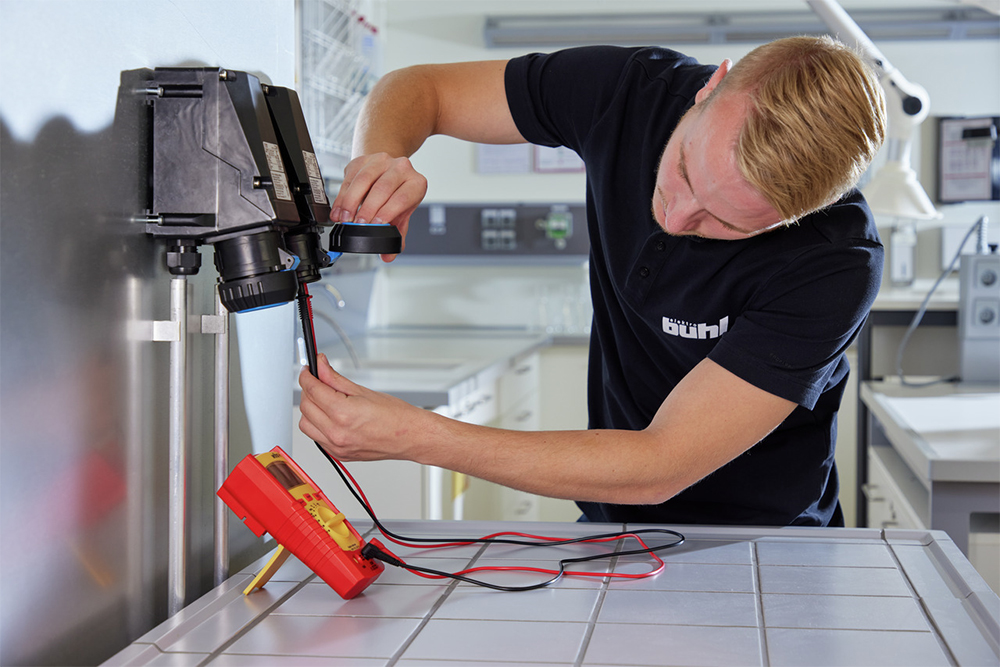

Мультиметр

Мультиметр, как следует из названия, — это универсальный электроизмерительный прибор, подходящий для различных типов электрических измерений в области физических величин. К ним относятся измерение напряжения, тока, сопротивления, частоты, емкости и температуры. Мультиметры подходят для измерения как постоянного, так и переменного тока и используются, например, для проверки автомобильного аккумулятора или розетки. Мультиметр используется, например, при техническом обслуживании, ремонте существующих систем или при монтаже для анализа и устранения неисправностей.

Как правило, мультиметр используется в диапазоне низких напряжений.

Управление осуществляется с помощью круглого поворотного переключателя в центре прибора. Мультиметры Wiha имеют автоматический выбор диапазона измерения, поэтому достаточно установить только нужный режим.

Два измерительных провода используются для соединения мультиметра с измеряемым объектом. Измерительные провода подключаются к соответствующим цветным разъёмам непосредственно на приборе. Чёрный цвет обозначает отрицательный полюс, красный — положительный. Третий слева разъём представляет собой специальный вход для измерения тока (10 А). Во время измерения щупы прижимаются к двум точкам измерений.

Важно: При измерении постоянного тока полярность определяется знаком «плюс» и «минус». Красный цвет обозначает положительный полюс, чёрный — отрицательный.

Важно: Перед измерением тока необходимо разорвать цепь!

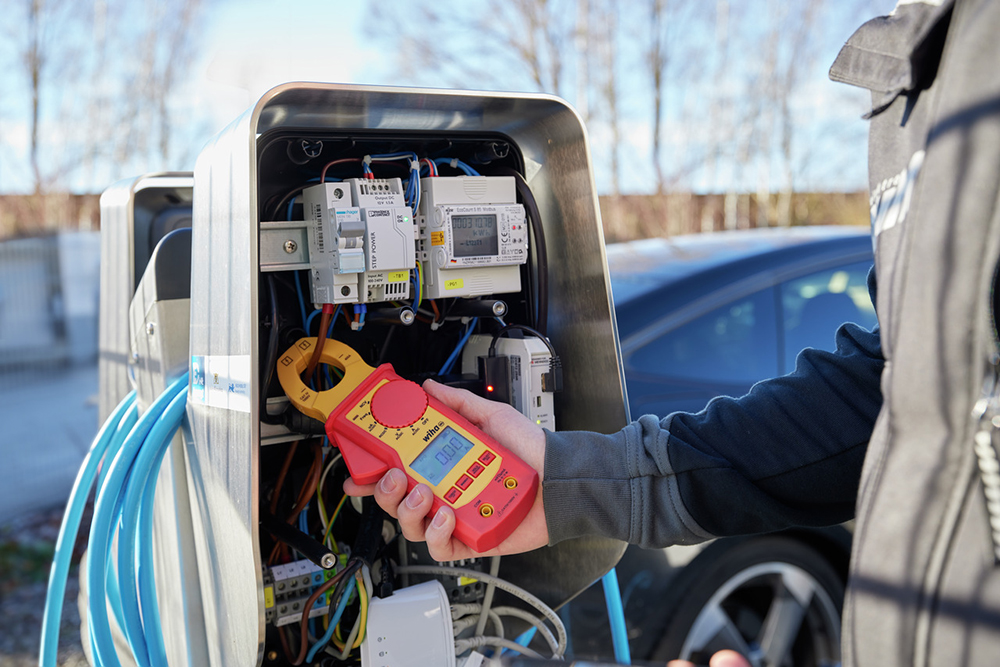

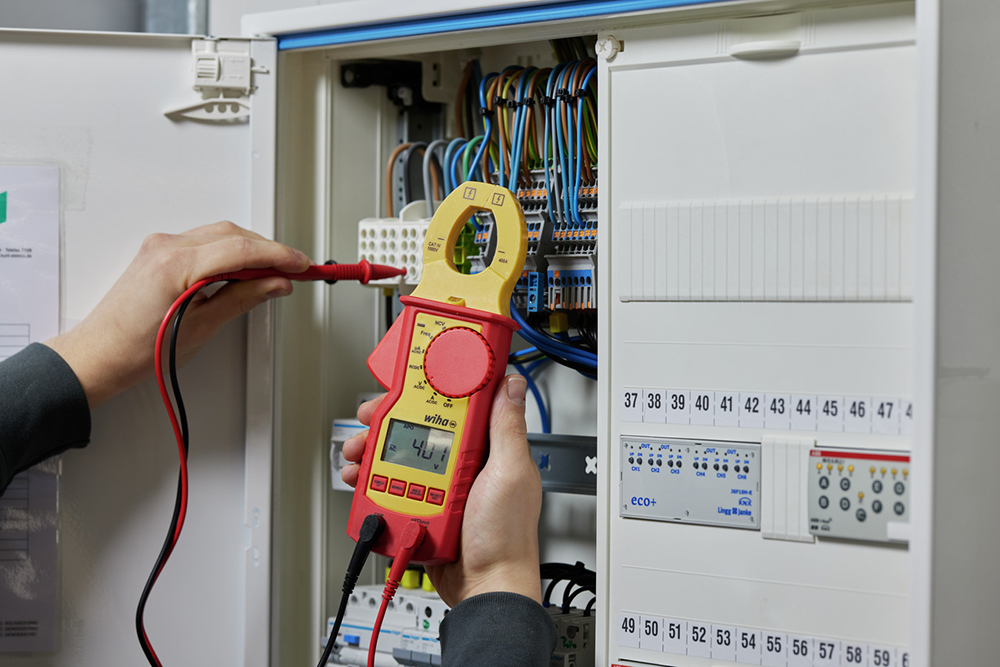

Токовые клещи

Как и мультиметр, токоизмерительные клещи предлагают широкий спектр измерительных функций. За исключением измерения температуры, токоизмерительные клещи можно использовать для выполнения всех измерений, которые можно выполнять с помощью мультиметра, как в диапазоне постоянного (DC), так и переменного (AC) напряжения.

В чём же разница?

Токоизмерительные клещи в основном используются для измерения больших токов. По сравнению с мультиметром (10 А), токоизмерительные клещи имеют значительно более широкий диапазон измерения тока — до 400 А. Чем ещё отличаются токоизмерительные клещи? — Измерение без отсоединения проводников благодаря зажимным губкам повышает безопасность. — Измерение без отключения цепи упрощает использование.

Токоизмерительные клещи используются, например, при техническом обслуживании, ремонте существующих систем или при монтаже для анализа и устранения неисправностей.

Как правило, токоизмерительные клещи используются в диапазоне низких напряжений.

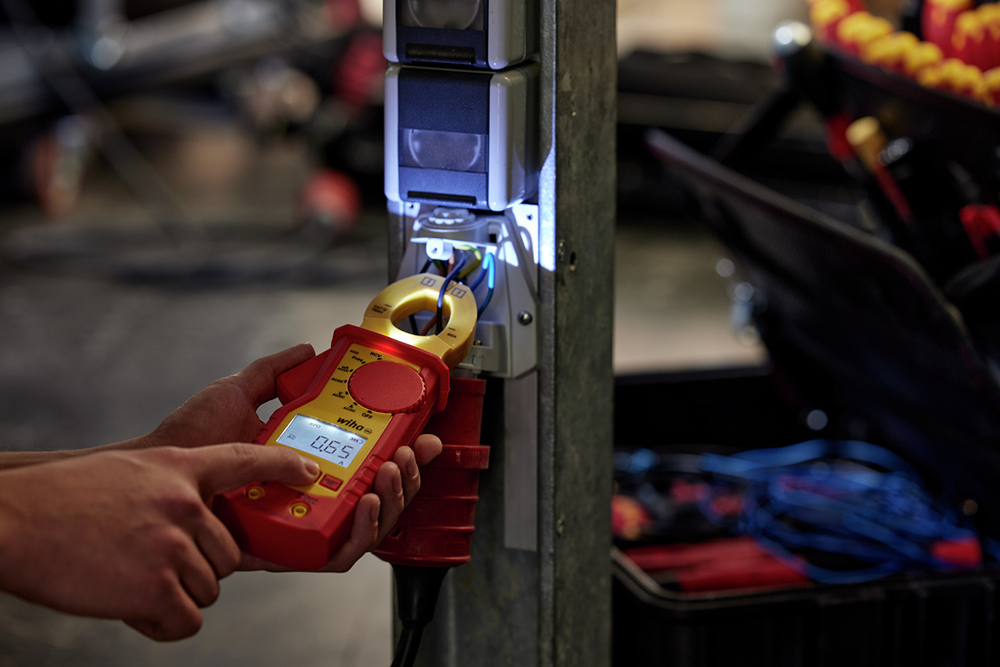

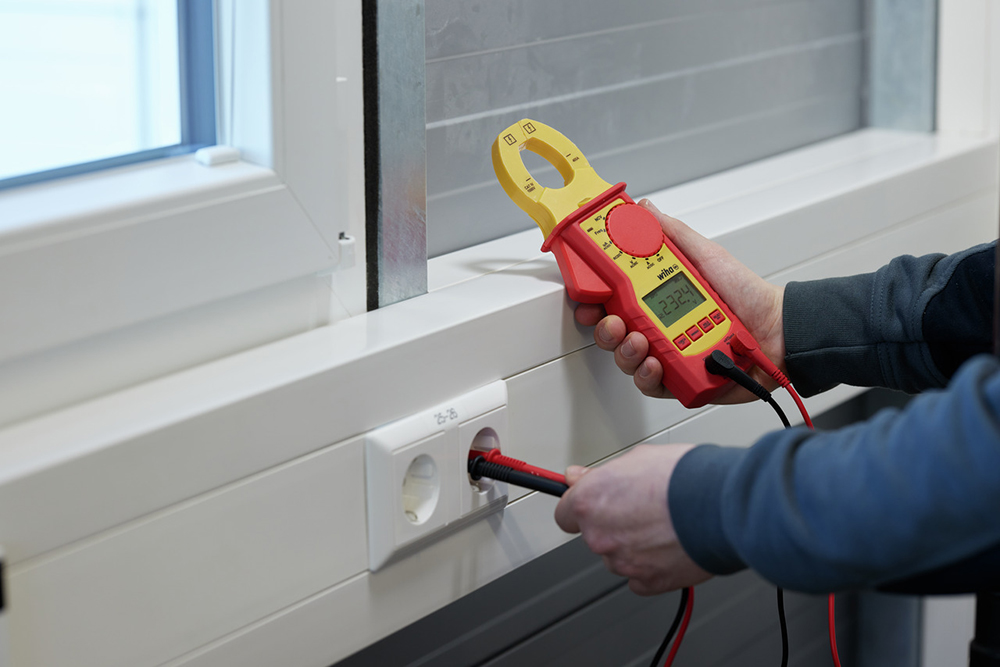

В зависимости от требуемого измерения, сначала необходимо правильно установить поворотный переключатель. Для измерения тока необходимо нажать на рычаг разблокировки, чтобы разжать зажимы токоизмерительных клещей и захватить кабель. Затем можно измерить силу тока. Для измерения напряжения в диапазонах постоянного и переменного тока, а также сопротивления, частоты и емкости используются измерительные линии с щупами. Они также могут использоваться для проверки целостности цепи и диодов.

Измерительные приборы для специальных измерительных проектов

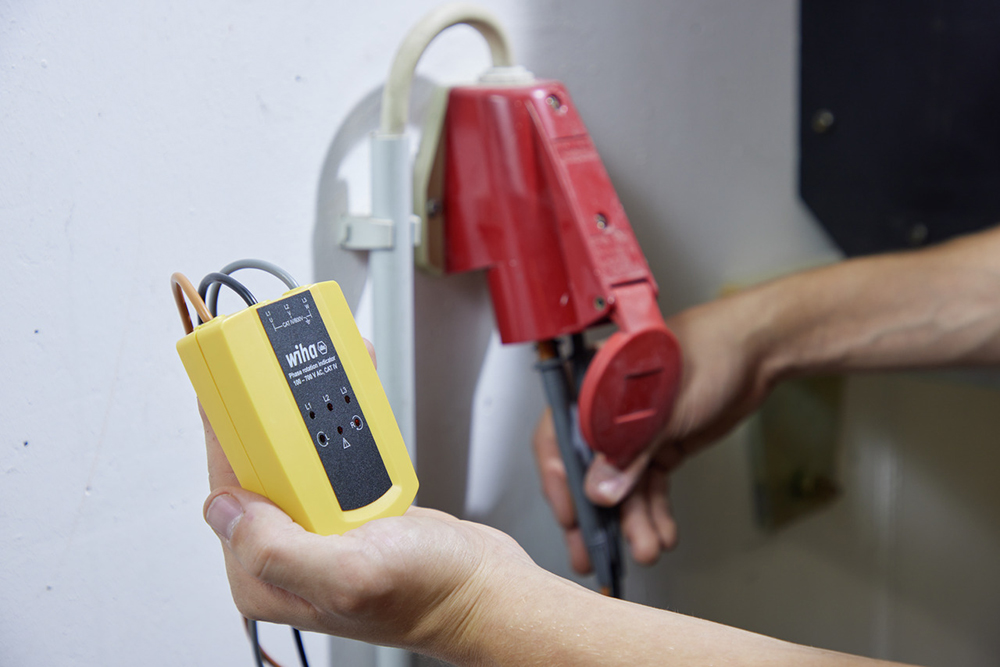

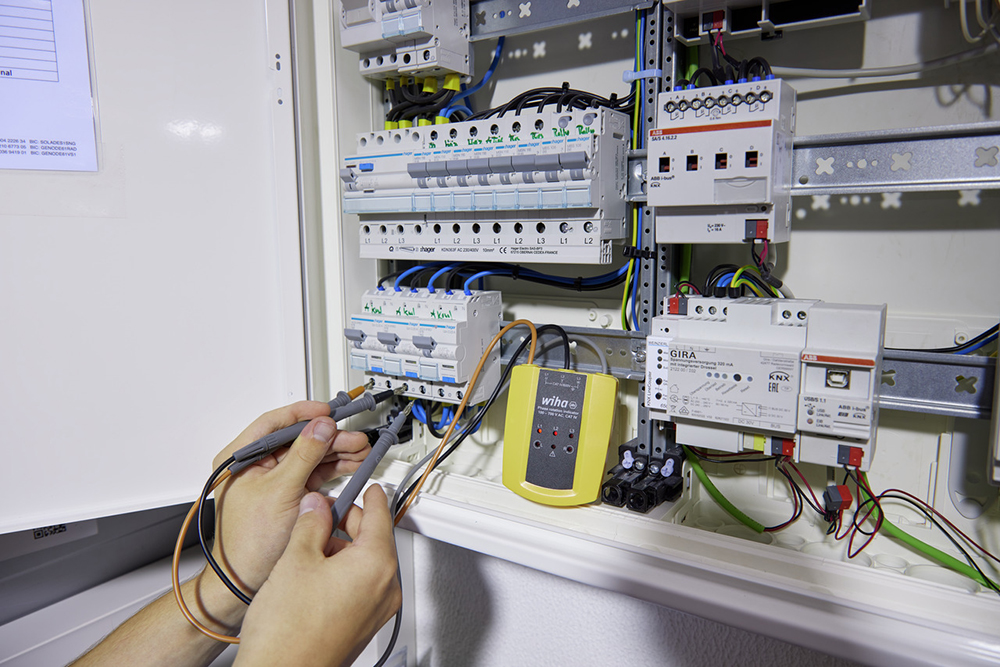

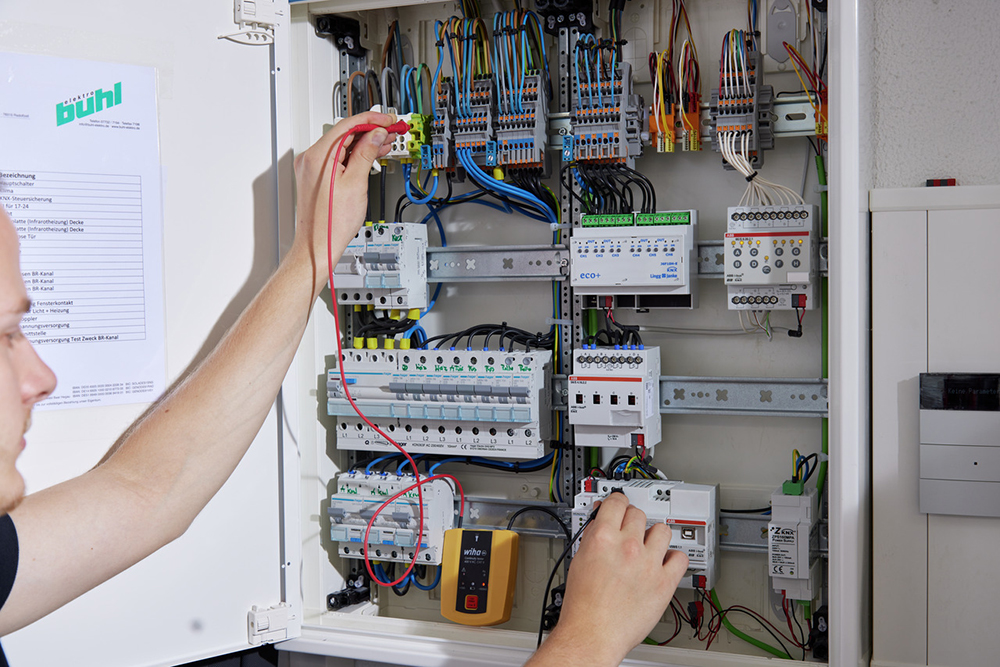

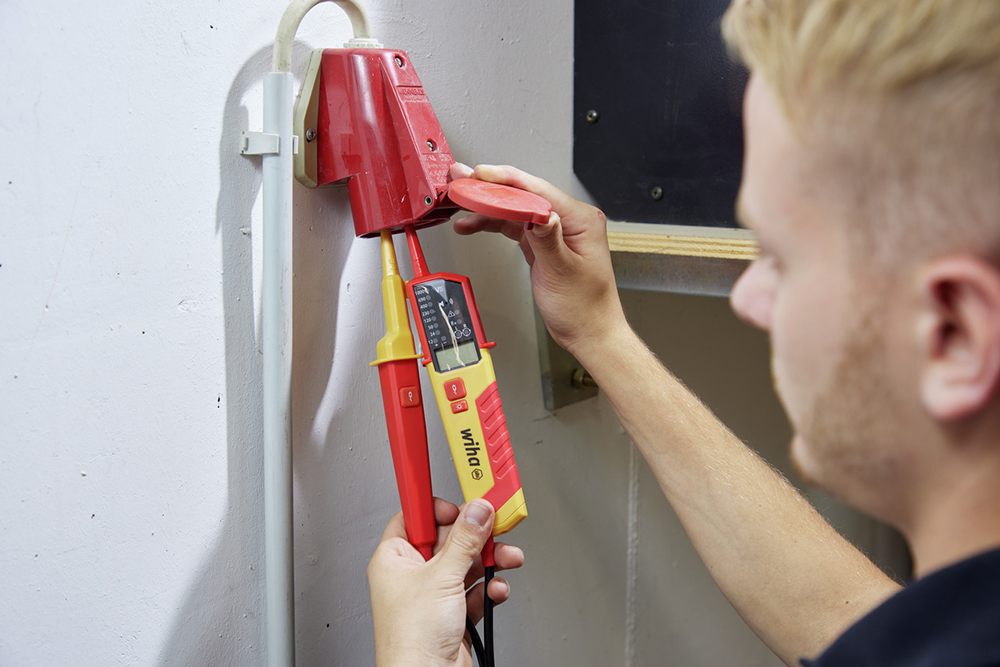

Индикатор вращательного поля

Индикатор направления вращающегося поля используется для определения направления вращения в трёхфазной сети электропитания, а также для определения фазных проводников под напряжением. Трёхфазная сеть электропитания состоит из трёх независимых переменных токов одинаковой частоты. Трёхфазная система в основном используется в электроэнергетике для передачи и распределения электроэнергии в электрических сетях. К ним относятся трёхфазные высоковольтные сети электропередачи, низковольтные сети электропередачи или трёхфазные шины, используемые в качестве приводов лифтов или электромобилей.

Испытательные щупы L1, L2, L3 подключаются к проверяемой трёхфазной сети. Линейное напряжение отображается на светодиодном дисплее с маркировкой L1, L2 и L3. В зависимости от способа подключения дополнительно загорается светодиод, указывающий направление вращения магнитного поля по часовой стрелке или против неё. Применение: для получения достоверной информации о направлении вращения магнитного поля.

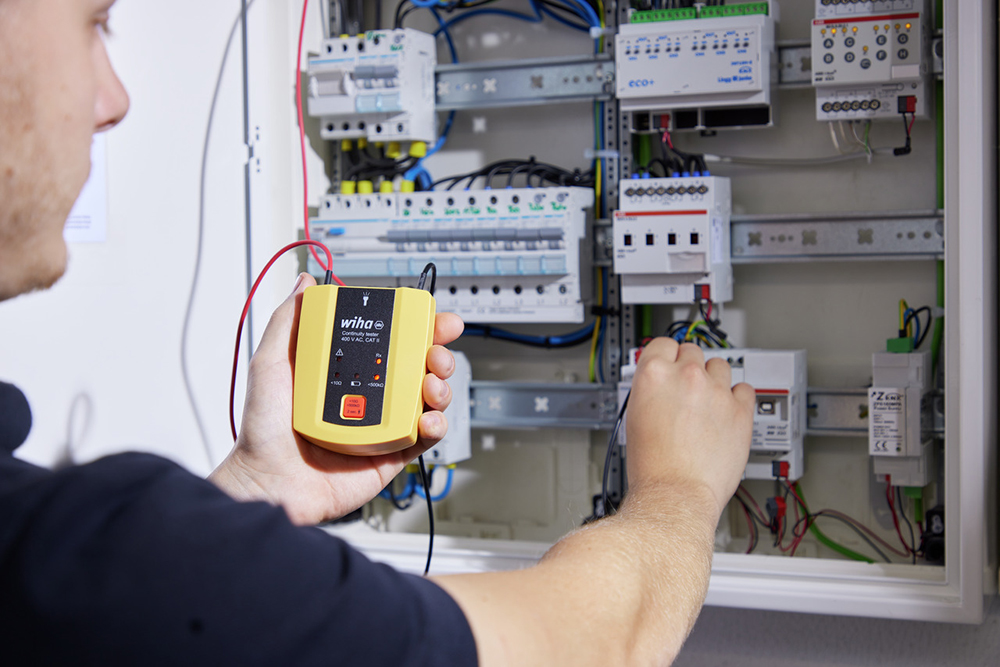

Тестер непрерывности

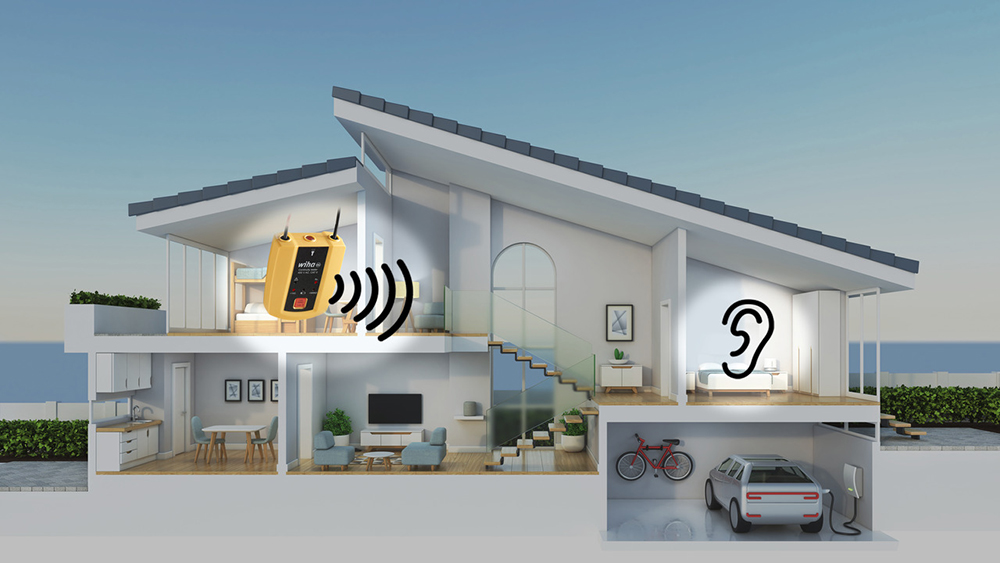

Тестер цепей Wiha с помощью визуального и звукового сигнала показывает, электрически ли соединены две точки. Если вы хотите проверить правильность подключения электропроводки или найти неисправности в уже существующих электропроводках, то тестер цепей — это именно то, что вам нужно. Он работает с двумя щупами, между которыми подключена батарея, генерирующая безопасное вспомогательное или испытательное напряжение.

Тестер цепей используется в низковольтных диапазонах переменного тока (AC).

Два щупа просто прижимаются к проверяемым электрическим точкам. Звуковой сигнал и светодиодный индикатор указывают, имеют ли точки электрическое соединение друг с другом.

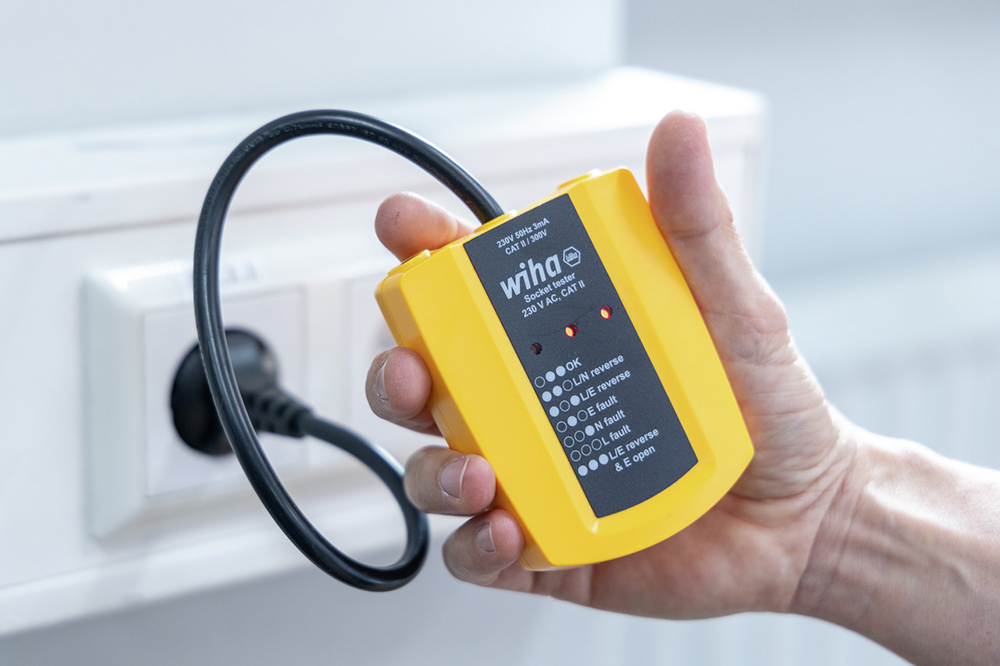

Тестер розеток

Тестер розеток можно использовать для проверки изолированных заземлённых розеток, кабельных барабанов или удлинителей, чтобы заранее предотвратить травмы или повреждение имущества. Электрики могут использовать устройство для простой предварительной проверки розеток.

Тестер розеток используется в низковольтных сетях переменного тока.

Измерения с помощью электроизмерительного прибора

Тестер розеток просто вставляется в подключённый к источнику питания объект. В зависимости от схемы подключения, загораются соответствующие светодиоды устройства. Встроенная таблица состояния содержит информацию о состоянии проводки и любых ошибках. Процедура тестирования должна выполняться следующим образом:

1. Вставьте тестер розетки.

2. Сравните состояние светодиодов с таблицей состояния на устройстве.

3. Если подключение выполнено правильно, можно нажать кнопку GFI

Продолжение следует
