Електровимірювальні прилади. Частина 1

Для електриків дуже важливо мати відповідні електровимірювальні прилади, щоб вони могли безпечно та точно виконувати свою повсякденну роботу, наприклад, на лініях електропередач. Вони повинні вміти вимірювати різні фізичні величини, такі як струм та напруга, щоб виявляти небезпеки, несправні установки або навіть відсутність напруги, щоб мати можливість безпечно та з чистою совістю виконувати монтаж, технічне обслуговування чи ремонт.

В асортименті інструментів електрики Wiha знайдуть все необхідне для повсякденної роботи. Крім того, у ньому передбачено додаткове місце для зберігання інших типів інструментів. Комплект електровимірювальних приладів Wiha ідеально підходить для робіт з електрикою різної складності. Щоб ефективно використовувати наявне додаткове місце для зберігання інструмента, дивіться далі по тексту.

З цими електровимірювальними приладами ви оснащені найоптимальнішим чином:

Багатофункціональні вимірювальні прилади – ідеальні супутники електрика у повсякденній роботі.

• Мультиметр

• Токові кліщі

• Двополюсний тестер напруги

Вимірювальні прилади для спеціальних вимірювальних проектів

• Індикатор обертового поля

• Тестер цілісності ланцюга

• Тестер розеток

• Безконтактний однополюсний тестер напруги

Які існують категорії вимірів?

Коли використовувати той чи інший вимірювальний прилад?

Найважливіші діапазони вимірів та їх одиниці виміру

Мультиметр

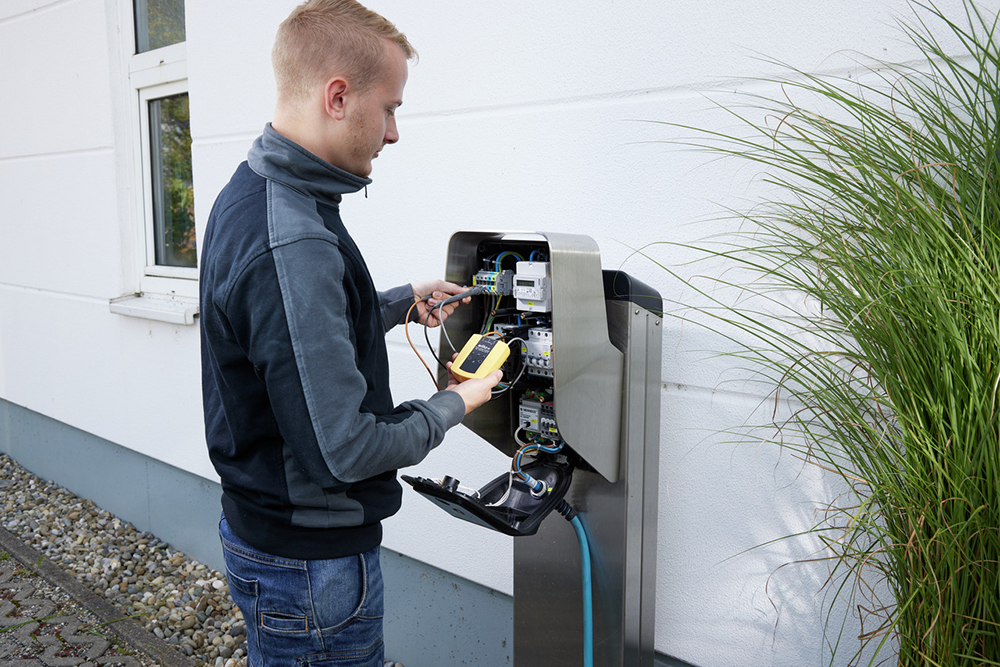

Мультиметр, як випливає з назви, - це універсальний електровимірювальний прилад, що підходить для різних типів електричних вимірювань у сфері фізичних величин. До них відносяться вимірювання напруги, струму, опору, частоти, ємності та температури. Мультиметри підходять для вимірювання як постійного, так і змінного струму та використовуються, наприклад, для перевірки автомобільного акумулятора або розетки. Мультиметр використовується, наприклад, при технічному обслуговуванні, ремонті існуючих систем або при монтажі для аналізу та усунення несправностей.

Як правило, мультиметр використовується у діапазоні низьких напруг.

Управління здійснюється за допомогою круглого перемикача поворотного в центрі приладу. Мультиметри Wiha мають автоматичний вибір діапазону виміру, тому достатньо встановити лише потрібний режим.

Два вимірювальні дроти використовуються для з'єднання мультиметра з об'єктом, що вимірювається. Вимірювальні дроти підключаються до відповідних кольорових роз'ємів безпосередньо на приладі. Чорний колір означає негативний полюс, червоний - позитивний. Третій зліва роз'єм є спеціальний вхід для вимірювання струму (10 А). Під час виміру щупи притискаються до двох точок вимірів.

Важливо: При вимірі постійного струму полярність визначається знаком «плюс» та «мінус». Червоний колір позначає позитивний полюс, чорний негативний.

Важливо: Перед виміром струму необхідно розірвати ланцюг!

Токові кліщі

Як і мультиметр, струмовимірювальні кліщі пропонують широкий спектр вимірювальних функцій. За винятком вимірювання температури, струмові кліщі можна використовувати для виконання всіх вимірювань, які можна виконувати за допомогою мультиметра, як в діапазоні постійного (DC), так і змінного (AC) напруги.

У чому різниця?

Струмовимірювальні кліщі в основному використовуються для вимірювання великих струмів. У порівнянні з мультиметром (10 А), струмовимірювальні кліщі мають значно ширший діапазон вимірювання струму - до 400 А. Чим ще відрізняються струмовимірювальні кліщі? — Вимір без від'єднання провідників завдяки затискним губкам підвищує безпеку. — Вимір без відключення ланцюга спрощує використання.

Струмовимірювальні кліщі використовуються, наприклад, при технічному обслуговуванні, ремонті існуючих систем або при монтажі для аналізу та усунення несправностей.

Як правило, струмові кліщі використовуються в діапазоні низьких напруг.

Залежно від необхідного вимірювання спочатку необхідно правильно встановити поворотний перемикач. Для вимірювання струму необхідно натиснути на важіль розблокування, щоб розтиснути затискачі струмовимірювальних кліщів та захопити кабель. Потім можна виміряти силу струму. Для вимірювання напруги в діапазонах постійного та змінного струму, а також опору, частоти та ємності використовуються вимірювальні лінії зі щупами. Вони також можуть використовуватися для перевірки цілісності ланцюга та діодів.

Вимірювальні прилади для спеціальних вимірювальних проектів

Індикатор обертального поля

Індикатор напрямку обертового поля використовується для визначення напрямку обертання трифазної мережі електроживлення, а також для визначення фазних провідників під напругою. Трифазна мережа електроживлення складається з трьох незалежних змінних струмів однакової частоти. Трифазна система в основному використовується в електроенергетиці для передачі та розподілу електроенергії в електричних мережах. До них відносяться трифазні високовольтні мережі електропередачі, низьковольтні мережі електропередачі або трифазні шини, що використовуються як приводи ліфтів або електромобілів.

Випробувальні щупи L1, L2, L3 підключаються до трифазної мережі, що перевіряється. Лінійна напруга відображається на світлодіодному дисплеї з маркуванням L1, L2 та L3. Залежно від способу підключення додатково спалахує світлодіод, що вказує напрямок обертання магнітного поля за годинниковою стрілкою або проти неї. Застосування: для отримання достовірної інформації щодо напрямку обертання магнітного поля.

Тестер безперервності

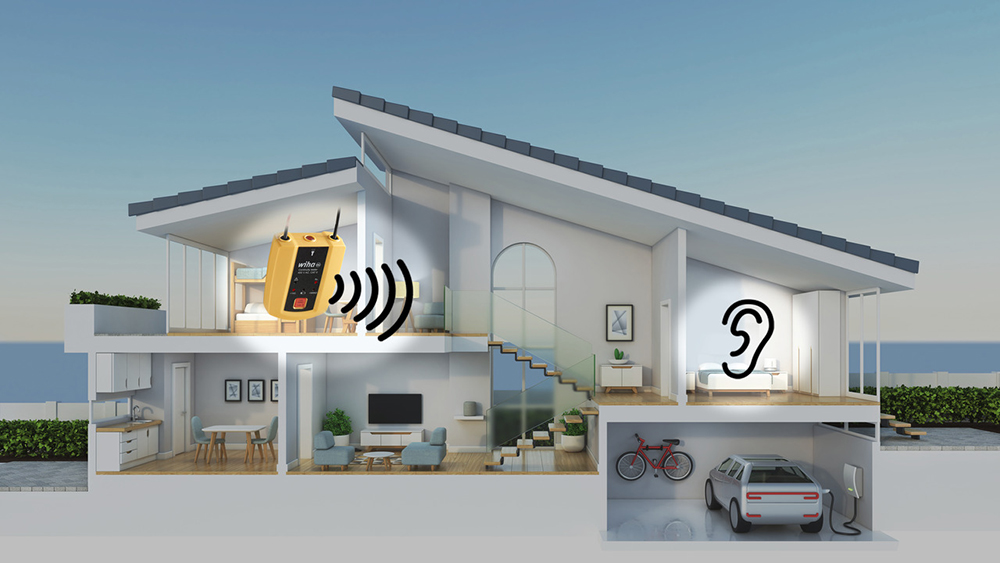

Тестер ланцюгів Wiha за допомогою візуального та звукового сигналу показує, чи електрично з'єднані дві точки. Якщо ви хочете перевірити правильність підключення електропроводки або знайти несправності в електропроводках, що вже існують, то тестер ланцюгів - це саме те, що вам потрібно. Він працює з двома щупами, між якими підключена батарея, що генерує безпечну допоміжну або випробувальну напругу.

Тестер ланцюгів використовується у низьковольтних діапазонах змінного струму (AC).

Два щупи просто притискаються до електричних точок, що перевіряються. Звуковий сигнал і світлодіодний індикатор вказують, чи точки мають електричне з'єднання один з одним.

Тестер розеток

Тестер розеток можна використовувати для перевірки ізольованих заземлених розеток, кабельних барабанів або подовжувачів, щоб запобігти травмам або пошкодженню майна. Електрики можуть використовувати пристрій для простої попередньої перевірки розеток.

Тестер розеток використовується у низьковольтних мережах змінного струму.

Тестер розеток просто вставляється у підключений до джерела живлення об'єкт. Залежно від схеми підключення загоряються відповідні світлодіоди пристрою. Вбудована таблиця стану містить інформацію про стан проводки та будь-які помилки. Процедура тестування має виконуватися так:

1. Вставте розетку.

2. Порівняйте стан світлодіодів із таблицею стану на пристрої.

3. Якщо підключення правильно здійснено, можна натиснути кнопку GFI.

Індикація помилок:

• Якщо жоден світлодіод не світиться, фазний провід не підключено.

• Якщо світиться лише правий світлодіод, нейтральний дріт відсутній.

• Якщо світиться лише центральний світлодіод, захисний провід відсутній.

• Якщо світиться тільки крайній світлодіод, фазний провід та провід захисного заземлення переплутані місцями.

• Якщо світлодіоди світяться, фазний провід підключений до контакту захисного провідника, а захисний провід відсутній повністю.

Далі буде
