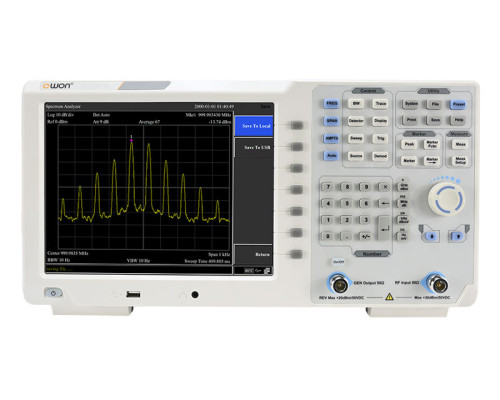

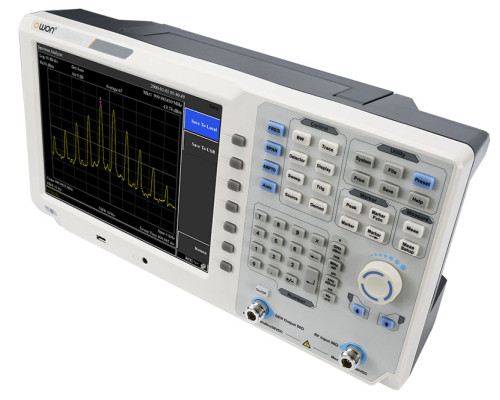

XSA1036TG анализатор спектра, от 9 кГц до 3.6 ГГц

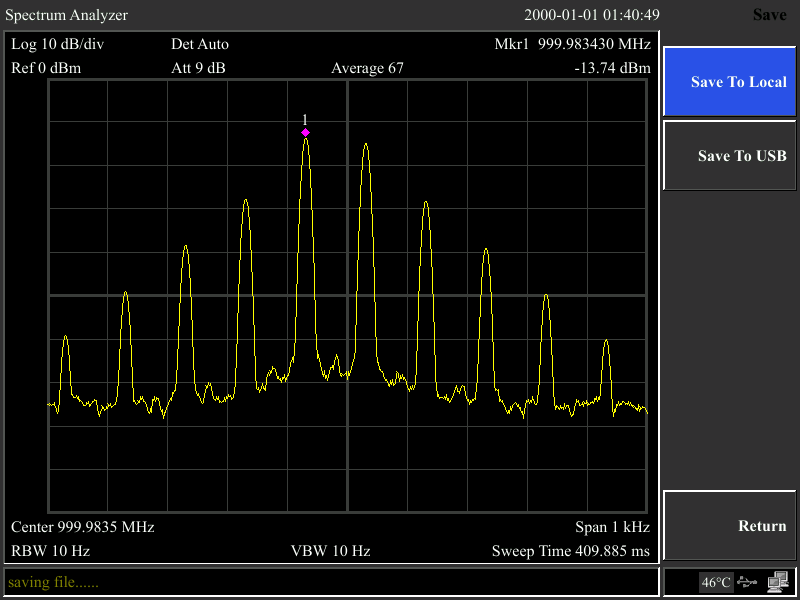

10 Hz Минимальная полоса разрешения (RBW)
Цифровая технология IF («Повышенная гибкость») обладает минимальной полосой пропускания 10Hz, тем самым, обеспечивая отличное разрешение тестируемого сигнала, когда требуется установление промежутка между близко расположенными сигналами.
ФУНКЦИОНАЛЬНОСТЬ
• Диапазон частот: от 9 кГц до 3,6 ГГц
• Уровень собственных шумов: -150 дБм/Гц
• Высокая точность измерения амплитуды
• Функция трекинг-генератора
• Анализ спектрограмм
• Тестирование на соответствие стандартам электромагнитной совместимости
• Большой ЖКИ дисплей 10,4" разрешение 600 x 480 точек.
|
Модель |
Частотный диапазон |
Пороса разрешения |
Фазовый шум (Стандартный) |
Следящий генератор |
|
XSA1015 |
9kHz - 1.5GHz |
10Hz - 3MHz |
<-80dBc/Hz@1GHz |
√ |
|
XSA1036 |
9kHz - 3.6GHz |
10Hz - 3MHz |
<-90 dBc/Hz@30 kHz offset |
√ |
Частотные характеристики
| Модель | XSA1036TG | |
| Частота | ||
| Диапазон | 9kHz - 3.6 GHz | |
| Разрешение | 1Hz | |
| Диапазон частот | ||
| Диапазон | 0 Hz，100 Hz to maximum frequency of device | |
| Точность | ± span /（swept points -1） | |
| Встроенные опорные величины | ||
| Опорная частота |
10.000000 MHz |
|
| Температурная стабильность | <2.5ppm （15℃ to 35℃） | |
| Диапазон устаревания | <1ppm/year | |
| Полоса пропускания | ||
| Полоса разрешения (-3 dB) | 10Hz to 500kHz（in 1 to 10 sequence）， 1MHz，3MHz | |
| Полоса пропускания видео сигналов (-3 dB) | 10Hz to 3MHz | |
Спецификация амплитуды
| Отображаемый усреднённый уровень шума（DANL） | |
| Входное затухание 0 dB，1Hz полоса разрешения | |
| Предусилитель ОТКЛ. | 1 MHz~10 MHz -130dBm（nominated） |
| 10 MHz~1GHz -130dBm（nominated） | |
| 1GHz~1.5 GHz -128 dBm( nominated ) | |
| Предусилитель ВКЛ. | 1 MHz~10 MHz -150dBm（nominated） |
| 10 MHz~1GHz -150dBm（nominated） | |
| 1GHz~1.5 GHz -148 dBm( nominated ) | |
| Фазовый шум | |
| 20 ℃ ~30 ℃，fc=1 GHz | |
| Фазовый шум | <-85 dBc/Hz @10 kHz offset |
| <-100 dBc/Hz @100 kHz offset | |
| <-110 dBc/Hz @1 MHz offset | |
| Диапазон отображения уровня | |
| Координата логарифмического масштаба | 1dB ~255dB |
| Координата линейного масштаба | 0 to reference level |
| Единицы уровня | dBm,dBuW,dBpW,dBmV,dBuV, W,V |
| Точки | 201~1001 |
| Количество трассировок | 5 |
| Детекторы | Positive-peak, negative-peak, sample, normal, RMS |
| Функции трассировок | Clear write, Max Hold, Min Hold, View, Blank, Average |
| Точность | |
| Неопределенность переключения входного затухания | 20℃ ~30℃， fc=50 MHz，Preamplifier Off， 20dB RF attenuation，input signal 0~39 dB ±0.5 dB |
| Абсолютная неопределенность амплитуды | 20℃ ~30℃， fc=50 MHz，RBW=1 kHz，VBW=1 kHz，peak detector, 20 dB RF attenuation， Preamplifier Off ±0.4 dB，input signal= -20dBm Preamplifier On ±0.5 dB, input signal= -40dBm |
| Неопределенность | input signal range 0dbm~-50dbm |
| ±1.5 dB | |
| VSWR | input 10 dB RF attenuation，1 MHz~1.5GHz |
| <1.5，nominal | |
| Генератор отслеживания | |
| Диапазон выходной частоты | 100 kHz~1.5 GHz |
| Диапазон уровня выходной мощности | -30 dBm~0 dBm ， |
| Разрешение уровня выходной мощности | 1DB |
| Выходная неравномерность | +/-3 dB |
| Максимально безопасный уровень реверса | Average total power：30 dBm，DC : ±50 VDC |
| Входы и выходы | |
| Входной радиочастотный разъем на передней панели | 50 Ω，N-type female |
| Выход генератора дорожек на передней панели | 50 Ω，N-type female |
| 10 M опорный вход | 50 Ω，N-type female |
| Коммуникационный порт | USB Host, USB Device, LAN, earphone port, and VGA |
| Общая техническая спецификация | |
| Дисплей | TFT LCD，10.4 inches |
| Масса | 5.0 kg |
| Размеры (Ш х В х Г) | 321 x 221 x 115 (mm) |
SUPPORT
▶ XSA1000 Series Spectrum Analyzer user manual
▶ XSA1000 Series Spectrum Analyzer user Quick Guide

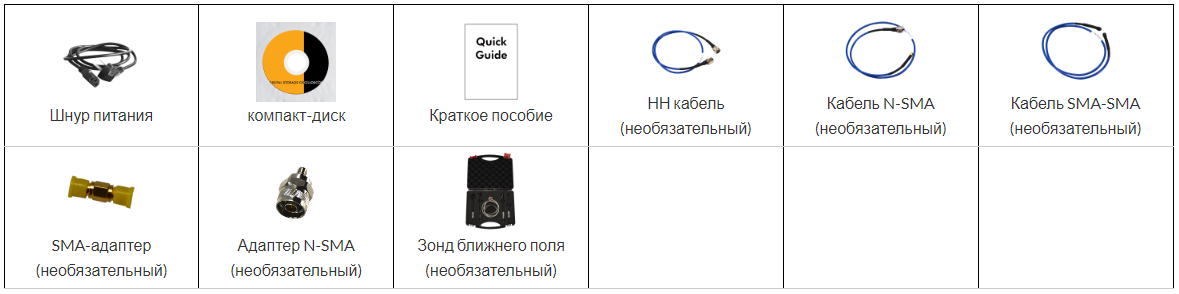

АКСЕССУАРЫ
