Не позволяйте проводам, ручкам, кнопкам и насадкам запугать вас. Мультиметр — это необходимый инструмент практически для любого мастера-любителя. Вот что вам нужно знать об его использовании.

Как любители, так и профессионалы должны знать все тонкости мультиметров, которые являются инструментами для измерения напряжения и тока в рамках электротехнических проектов. Мультиметры помогают пользователям выявлять проблемы с проводкой и предотвращать несчастные случаи. Подробнее об этих инструментах читайте в нашем руководстве ниже, в котором перечислены типы мультиметров, различные функции и даны советы по выбору правильной модели.

Что такое мультиметр?

Мультиметр — это электрический испытательный прибор, который измеряет напряжение (вольты или В), ток (амперы или А) и сопротивление (омы или Ω). Многие мультиметры также проверяют непрерывность, что подтверждает постоянный путь, по которому может течь электричество.

Вы можете использовать мультиметры для проверки напряжения в цепи, выявления коротких замыканий, измерения потребляемого тока и проверки функциональности компонентов. Профессиональные электрики, электротехники, любители DIY и специалисты по ремонту электроники — все используют мультиметры для проверки домашней проводки, автомобильных систем или электронных устройств.

Типы мультиметров

Существует много типов мультиметров, и каждый из них имеет свою функцию. Прочитайте о различных типах ниже, чтобы выбрать правильный инструмент для ваших нужд.

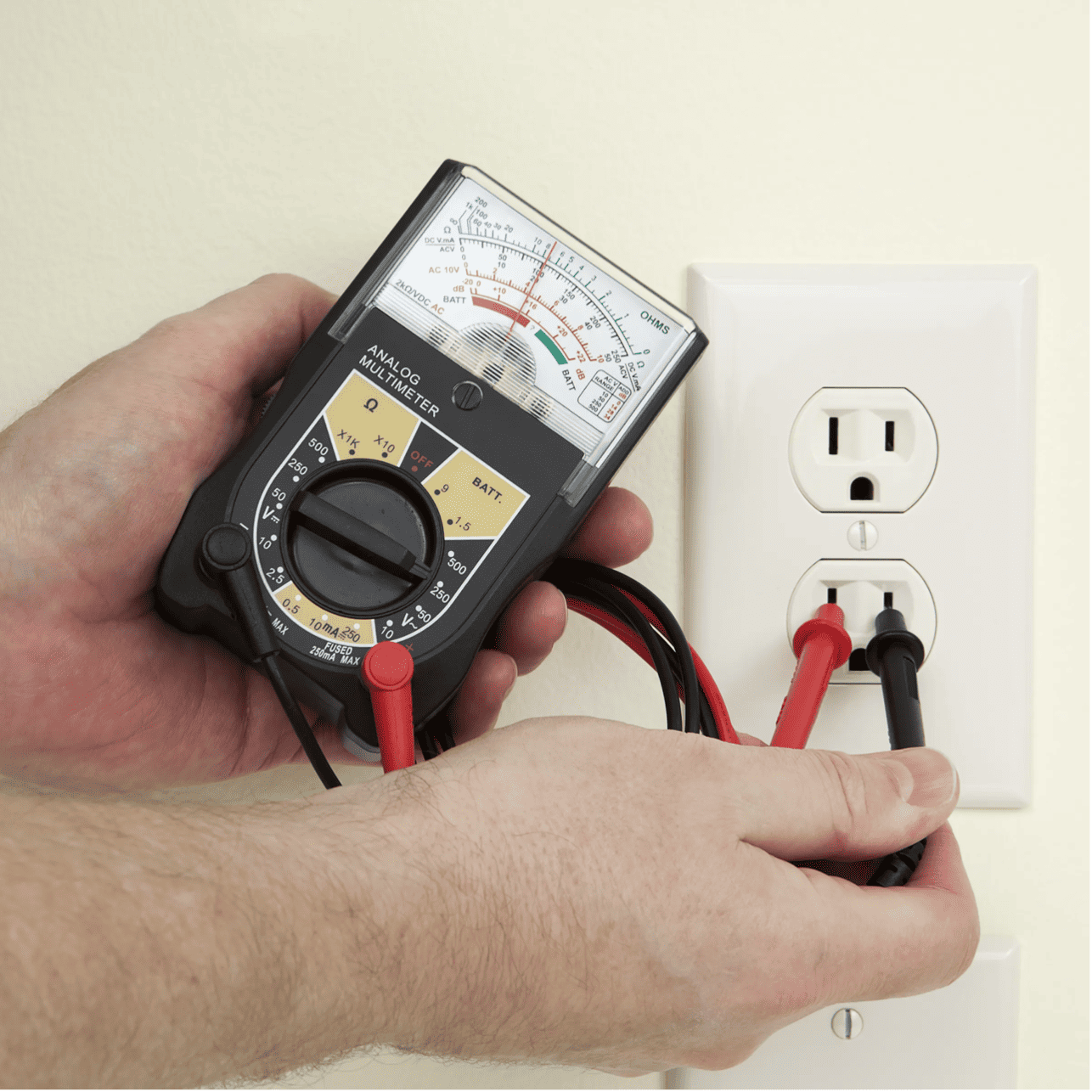

Аналоговые мультиметры

Аналоговые мультиметры оснащены физической стрелкой, которая перемещается по печатной шкале для отображения показаний. Точное считывание показаний может быть сложным, но они особенно полезны для работы с чувствительной электроникой.

Цифровые мультиметры

Цифровые мультиметры являются наиболее популярным вариантом как для профессионалов, так и для любителей. Они оснащены ЖК-дисплеями, на которых отображаются легко читаемые числовые показания. Цифровые мультиметры работают быстрее и точнее аналоговых вариантов, но они могут повредить чувствительную электронику, выдавая небольшое количество выходного тока во время тестирования.

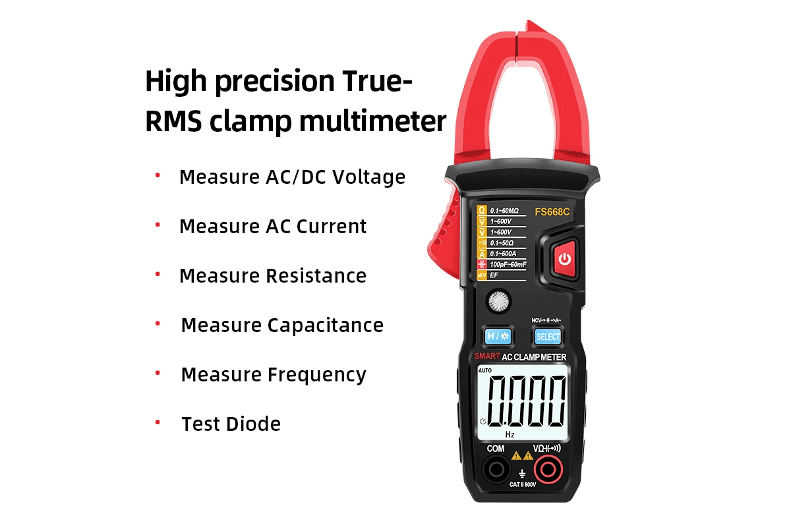

Токовые клещи

Токоизмерительные клещи — это специализированные мультиметры, которые измеряют ток без разрыва цепей. У них есть зажим, который открывается, чтобы охватить провод, чтобы измеритель мог обнаружить магнитное поле, которое создает поле тока. Токоизмерительные клещи лучше всего подходят для измерения больших токов или тестирования цепей под напряжением, когда разрыв соединения нецелесообразен или опасен. Профессионалы обычно используют их в промышленных или мощных системах.

Основные характеристики, на которые следует обратить внимание при выборе мультиметра

При выборе мультиметра учитывайте следующие ключевые характеристики:

Автоматический выбор диапазона против ручного выбора диапазона

Мультиметры с автоматическим выбором диапазона выбирают подходящий диапазон измерений, что делает их простыми в использовании, особенно для новичков. Они устраняют необходимость оценивать ожидаемое измерение или вручную настраивать диапазон. Мультиметры с ручным выбором диапазона требуют от пользователя выбора соответствующего диапазона, что может занять больше времени, но обеспечивает более быстрые показания и предоставляет пользователям больше контроля.

Рейтинги безопасности

При выборе мультиметра обращайте внимание на рейтинги безопасности, особенно если он вам нужен для профессионального проекта или если вы работаете с высоковольтными системами. Ищите мультиметры с рейтингами CAT (категория), которые соответствуют вашему предполагаемому использованию. CAT III и CAT IV лучше всего подходят для большинства домашних и промышленных применений и защищают от скачков напряжения и переходных процессов.

Дополнительные возможности измерения

Современные мультиметры обладают такими функциями, как измерение емкости, частоты, измерение температуры и тестирование диодов.

Как выбрать правильный мультиметр для ваших нужд

Правильный мультиметр для вас зависит от вашего уровня знаний и того, какой тип проектов вы планируете. Читайте ниже, чтобы узнать, какой профиль пользователя вам подходит лучше всего.

Для любителей делать все своими руками

Мастерам-любителям обычно нужен надежный, простой в использовании мультиметр для основных домашних электротехнических работ и простой диагностики автомобиля. Ищите цифровой мультиметр с функциями автоматического выбора диапазона, базовыми измерениями напряжения, тока, сопротивления и тестером целостности цепи. Класс безопасности CAT III достаточен для большинства DIY-приложений.

Для профессиональных электриков

Профессиональным электрикам нужны более надежные мультиметры. Ищите модели с высокими показателями безопасности (CAT III или IV), истинным измерением RMS для точных показаний переменного тока и широким спектром возможностей измерения. Эти модели имеют функцию регистрации данных, записи мин/макс и измерения высокого тока.

Для любителей электроники

Любителям электроники нужны точные, чувствительные мультиметры, которые работают с низковольтными цепями и компонентами. Ищите модели с высоким разрешением, низковольтными диапазонами постоянного тока и такими функциями, как тестирование емкости и транзисторов.

Основные функции мультиметра

Вы должны понимать основные функции мультиметра, чтобы использовать его правильно и эффективно. Обычно вам нужно будет измерять напряжение, проверять сопротивление, проверять целостность цепи и измерять ток.

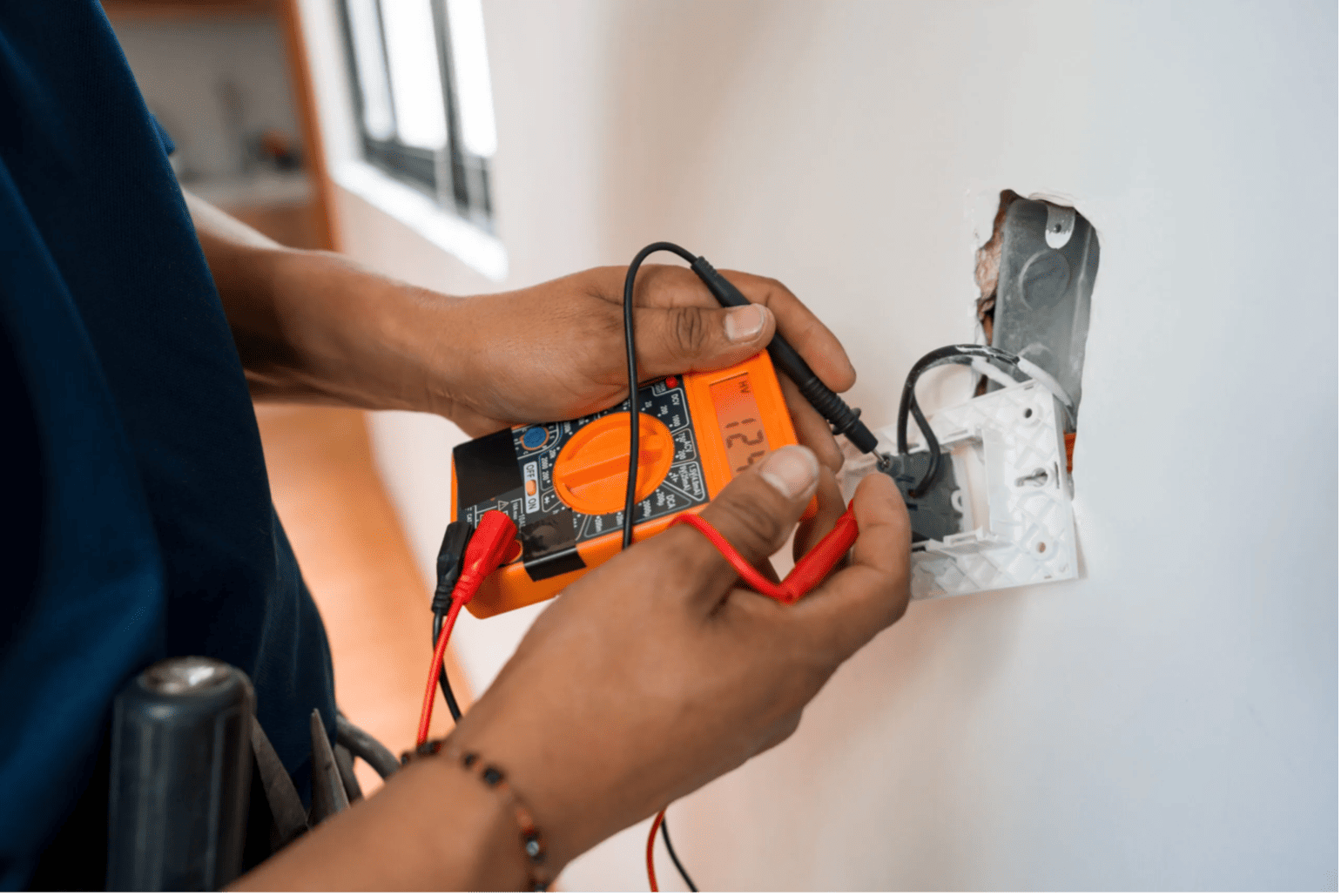

Измерения напряжения

Измерение напряжения — одна из самых типичных функций мультиметра. Это помогает пользователям подтверждать источники питания, проверять уровень заряда батареи и устранять неполадки в цепях. Для измерения напряжения выполните следующие действия:

1. Установите мультиметр на функцию напряжения (V).

2. Выберите переменный или постоянный ток в зависимости от источника питания.

3. Подключите черный щуп к COM, а красный щуп к VΩ.

4. Коснитесь щупами правильных точек в цепи.

5. Считайте показания напряжения на дисплее.

Тестирование сопротивления

Вы можете проверить сопротивление, чтобы определить потенциальные короткие замыкания.

Выполните следующие действия.

1. Убедитесь, что питание не подается в цепь.

2. Установите мультиметр на функцию сопротивления (Ω).

3. Подключите щупы так же, как для измерения напряжения.

4. Коснитесь щупами компонентов или точек цепи.

5. Считайте на дисплее значение сопротивления.

Проверка непрерывности

Вы можете проверить непрерывность, чтобы подтвердить, является ли цепь замкнутой или есть ли разрыв в соединении. Мультиметры обычно издают звуковой сигнал, когда обнаруживают непрерывность. Выполните следующие действия.

1. Установите мультиметр на функцию непрерывности. Обычно это обозначается символом звуковой волны.

2. Коснитесь щупами концов провода или цепи.

3. Прослушайте звуковой сигнал или следите за показаниями нулевого сопротивления, чтобы подтвердить непрерывность

Измерения тока

Измерьте ток, если вы хотите диагностировать электрические проблемы или проверить потребление энергии устройством.

Выполните следующие действия.

1. Установите мультиметр на функцию тока (A).

2. Выберите переменный или постоянный ток.

3. Подключите красный щуп к соответствующему входу тока.

4. Разомкните цепь и подключите измеритель последовательно.

5. Считайте показания дисплея для измерения тока.
