Как по мне, так я больше люблю аналоговые.... ЧАСТЬ 3

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Джо Уэст

Бывший инженер лаборатории НИОКР/главный научный сотрудник в Hewlett-Packard/Agilent Technologies ( 1979 – 2003 )

Можете ли вы объяснить разницу между аналоговым и цифровым мультиметром? Какой тип точнее при измерении напряжения?

Краткий обзор:
Аналог:

Аналоговый мультиметр обычно имеет длинный указатель, прикрепленный к катушке провода. Катушка настроена так, что она может вращаться в постоянном магнитном поле, когда к ней приложен постоянный ток. К катушке прикреплена слабая пружина, так что при отсутствии тока она вернется в известное положение, как и прикрепленный к ней указатель.

Смотрите: https://en.wikipedia.org/wiki/Гальванометр

Обратите внимание, что гальванометр на самом деле является прибором для измерения ТОКА, но если последовательно с ним подключить подходящий резистор, то, используя закон Ома, величина тока (и, следовательно, отклонение стрелки) будет пропорциональна напряжению, что превращает его в прибор для измерения напряжения.

Аналоговые мультиметры имеют (механически) переключаемые резисторы в зависимости от того, какой диапазон напряжений вы хотите измерить, также имеют различное переключаемое расположение резисторов для измерения сопротивления внешнего сопротивления, а для тока имеют другой путь через гальванометр для измерения токов.

Вы можете загрузить руководства пользователя и принципиальные схемы мультиметра Simpson 260 (вместе со многими историческими документами по мультиметрам Simpson) по адресу https://www.simpson260.com/downloads/downloads.htm

Сильвен Ж. Р. Гарсо-Бержерон

Каковы преимущества и недостатки использования осциллографов по сравнению с цифровыми мультиметрами (ЦММ) для студентов, изучающих электронику?

С помощью осциллографа вы видите форму сигнала, шум, если он присутствует, фазовые условия, пиковое и пиковое напряжение, синхронизацию, особенно в цифровых схемах. Обычно невозможно наблюдать за теми, которые используют DVM. Крайне важно, чтобы студенты освоили использование DVM. DVM, установленные на тестер непрерывности, оказываются бесценными для поиска коротких замыканий, обрывов цепей. Аналоговые измерители могут проверять конденсаторы (старая школа). Некоторые DVM оснащены функцией проверки конденсаторов, некоторые даже имеют возможность проверять транзисторы и диоды. Диоды можно проверять большинством измерителей. Осциллографы не являются подходящим инструментом для проверки коротких замыканий, обрывов цепей. DVM не очень подходят для проверки частоты. Некоторые DVM имеют встроенную функцию Гц.

Клиффорд Полак

Почему специалисты до сих пор используют аналоговые мультиметры?

Современные цифровые измерители имеют защиту «автоматически», поэтому неправильное использование не сожжет их. Это может быть полезно для студентов или случайных мастеров, но делает их кропотливо медленными. Аналоговая стрелка немедленно подпрыгнет, показывая всевозможные вкусности, цифровой мультиметр просто выдаст странные показания.

Дражен Зорич

Каковы преимущества использования аналогового измерителя по сравнению с цифровым измерителем для измерения низких напряжений с высокой точностью (например, 1 мВ)?

Аналоговые счетчики не лучше, но имеют одно преимущество. Аналогичное преимущество, почему спидометр в автомобилях аналоговый и почему у цифровых счетчиков есть полоска под цифрами. Гораздо легче заметить движение стрелки, чем читать цифры. Аналоговый счетчик при низком напряжении также имеет проблему с внутренним сопротивлением. Поскольку работа основана на магнитном поле, для перемещения стрелки требуется более высокий ток, что делает внутреннее сопротивление низким. Это решается путем размещения усилителя с высоким входным сопротивлением перед ним, но тогда мы больше не говорим об аналоговом счетчике.

Другая проблема – масса иглы, которая препятствует более высоким частотам.

Что касается точности, цифровые измерители намного точнее любых аналоговых. 1 мВ для многих коммерческих цифровых измерителей является проблемой, но для более дорогих это не так. Возьмем, к примеру, какой-нибудь недоступно дорогой Tek с разрешением 10 нВ и тысячами выборок в секунду при таком разрешении.

Патрик Хипс

В чем преимущество цифрового мультиметра перед аналоговым?

Вот некоторые из них:

• Цифровые вольтметры имеют более высокое сопротивление, поэтому они оказывают меньшее влияние на контролируемую цепь.
• Больше функциональных возможностей, таких как измерение емкости, индуктивности, а также улучшенные функции обработки, такие как усреднение, пиковые значения, среднеквадратичные функции.
• Более высокая точность и разрешение благодаря возможности измерения очень малых напряжений, токов и т. д.
• Компактность — один небольшой прибор совмещает в себе функции многих аналоговых приборов.

Единственная проблема с цифровыми счетчиками заключается в том, что вам необходимо быть уверенным, что ваш счетчик работает в соответствии со своими спецификациями, особенно если он используется для сертификации продукции, поэтому их всегда следует калибровать.

Стэн Рогак

Какой мультиметр лучше всего измеряет ток, аналоговый или цифровой? Какой это технический метод?

Интересный вопрос. На первый взгляд, это фальшивый вопрос. Однако у меня был техник, который использовал неправильный измеритель и сообщал ошибочные результаты, пока я не спросил, какой измеритель он использовал.

Что вы измеряете? Глубоко в цепях с высоким импедансом PWB или отслеживаете автомобильную проводку 12 В? Хотя DMM может делать и то, и другое, простой аналоговый измеритель, как правило, менее дорогой.

Существуют два основных типа мультиметров: цифровые и счетчики Д'Арсониваля или аналоговые мультиметры.

Амперметры, как аналоговые, так и цифровые, измеряют ток одинаково, только дисплей отличается. Ток измеряется путем вставки последовательного резистора известного значения, а затем измерения напряжения. Точность отображения вольтметра и величина напряжения, потерянного в последовательном резисторе (AKA METER BURDEN), влияют на точность показаний. Резистор, включенный последовательно с вашей цепью, зависит от диапазона тока от 0,01 до 10,0 Ом для слабого тока (10e-6) часто будет в кОмах.

Вольтметры:

Цифровые типы обычно имеют очень высокое сопротивление (выше 100 МОм), некоторые — более низкое, в зависимости от настройки диапазона.

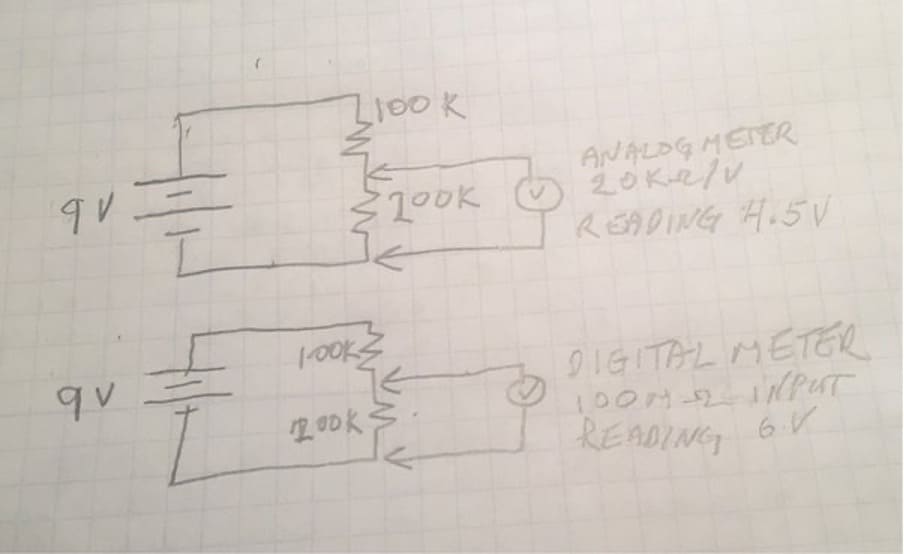

Аналоговые типы обычно имеют сопротивление 20 кОм на вольт. Это означает, например: в диапазоне 10 В входное сопротивление составляет 200 кОм. Что может повлиять на показания, как узнал мой техник. Посмотрите на рисунок, чтобы увидеть пример того, насколько велика может быть ошибка. Более низкое входное сопротивление похоже на установку параллельного резистора на вашей нагрузке. Вот что произошло с измерениями моего техника.

Цифровые типы похожи, но входное сопротивление намного больше, поэтому эффекты обычно не наблюдаются, пока ваша схема не достигнет критической точки, и тогда его необходимо включить в показания.

Митч Андерсон

Есть ли какие-то «трюки», которые можно использовать с аналоговым мультиметром по сравнению с цифровым, и почему они могут быть лучше для некоторых задач?

Прошло много времени с тех пор, как я пользовался аналоговым измерителем. Я помню, как мог видеть пульсацию на выпрямленном постоянном напряжении с помощью старого измерителя Симпсона, которая не отображалась на цифровом вольтметре.

Как и в случае с аналоговой записью звука, аналоговый измеритель будет давать фактическое отражение считываемых показаний, а не цифровое приближение показаний, с учетом частоты дискретизации и любого усреднения, которое может иметь место.

В этом отношении аналоговый измеритель можно считать лучшим. Осциллограф, по сути, превосходит все, если вы хотите увидеть, что на самом деле делает электрический/электронный сигнал.

Михаил-26

Используете ли вы все еще аналоговый мультиметр, а не цифровой, и почему?

Спасибо за A2A и я говорю решительное «ДА».

Одним из самых очевидных преимуществ аналогового ММ является то, что он использует только внутренние элементы питания для измерения сопротивления. Если они разряжены, то измеритель в остальном полностью пригоден для использования.

DM может оказаться весьма ценным в тонкой электронике, где требуется «высшая» точность, хотя на испытательном стенде вы увидите меня, использующего CRO.

Наиболее очевидным преимуществом аналогового измерителя в полевых условиях является работа на автомобиле: у вас есть измеритель, подключенный к источнику питания 12 В, и вы хотите обнаружить большие нагрузки. Цифровой измеритель слишком занят, мерцая «случайными» числами повсюду, в то время как аналоговый измеритель будет показывать провалы и колебания через периферическое зрение.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ...
