ОСЦИЛОГРАФ З ЦИФРОВИМ ЛЮМІНОФОРОМ СЕРІЇ DPO7000. ЧАСТИНА 1

Магазин Gtest(R) пропонує широку номенклатуру осцилографів на сторінці сайту, що наводиться в самому кінці Розділу, а також рекомендовані прилади та статті для самоосвіти

Неперевершена продуктивність дозволяє глибше аналізувати електронні системи та швидше зробити роботу

Осцилографи серії DPO7000 є новим поколінням осцилографів реального часу з цифровим люмінофором і є кращим засобом виявлення дефектів сигналу, з якими доводиться стикатися розробникам під час перевірки, налагодження та тестування складних електронних пристроїв.

Прилади цього сімейства відрізняються винятковими можливостями захоплення та аналізу сигналу, простотою у користуванні і є неперевершеним інструментом, що дозволяє прискорити вирішення повсякденних завдань. Найбільший у своєму класі екран та інтуїтивно зрозумілий інтерфейс користувача надають простий доступ до великого обсягу інформації.

Можливості та переваги

Модель із смугою пропускання 3,5 ГГц для роботи з цифровими сигналами та послідовними шинами
Моделі загального призначення зі смугою пропускання 2,5 ГГц, 1 ГГц та 500 МГц
Частота дискретизації в режимі реального часу до 40 Гвиб./с на одному каналі та до 10 Гвиб./с на всіх чотирьох каналах
Можливість запису до 400 мегавибірок із функцією MultiView Zoom™, що забезпечує швидку навігацію
Максимальна швидкість захоплення сигналу >250000 разів на секунду
Обмежувальні фільтри, що вибираються користувачем, підвищують точність низькочастотних вимірювань
Настроюваний інтерфейс MyScope® і контекстні меню, що викликаються правою кнопкою миші, істотно підвищують ефективність роботи
Пошук подій та маркери полегшують розуміння взаємозв'язку подій
Система запуску Pinpoint® забезпечує максимальну гнучкість при налаштуванні та дозволяє комбінувати понад 1400 параметрів, що дає змогу впоратися практично з будь-якою ситуацією.
Невеликий розмір і мала вага
Найбільший у своєму класі 12,1-дюймовий сенсорний екран XGA
Тестування комунікаційних сигналів за маскою
Відновлення тактової частоти із сигналів послідовних шин
Запуск по 64-бітному протоколу NRZ для виділення ефектів, що залежать від комбінації даних зі швидкістю до 1,25 Гбіт/с
Запуск тестових послідовностей протоколу NRZ
Запуск низькошвидкісних послідовних протоколів (I2C, SPI, RS-232, CAN)
Спеціалізовані програмні рішення пропонують вбудовані можливості аналізу Ethernet, тестування сумісності USB 2.0, вимірювання джиттера, побудови глазкової діаграми, вимірювання потужності, аналізу шини пам'яті DDR та проектування мереж CAN та LIN
Програмне забезпечення OpenChoice®, що працює під керуванням Microsoft Windows XP, забезпечує підключення до мережі та функції розширеного аналізу

Застосування

Аналіз цілісності сигналів, джиттера та тимчасових характеристик
Перевірка, налагодження та вимірювання параметрів складних схем
Налагодження та тестування на сумісність із існуючими стандартами телекомунікаційних послідовних потоків даних
Проектування схем із низькошвидкісними послідовними шинами (I2C, SPI, CAN, LIN, RS-232)
Дослідження перехідних процесів
Вимірювання та аналіз потужності
Аналіз спектру

Неперевершені можливості захоплення

Точність відтворення сигналів осцилографами Tektronix дає впевненість у результатах вимірювання

Висока частота дискретизації в усіх режимах і всіх каналах дозволяє захоплювати дрібні подробиці сигналу (перехідні процеси, спотворення, круті фронти).
Частота дискретизації 40 Гвиб./с одному каналі у моделей зі смугою пропускання 2,5 ГГц і 3,5 ГГц.
Опція 2SR подвоює максимальну частоту дискретизації реального часу для моделей зі смугою пропускання 500 МГц та 1 ГГц.
Широка смуга пропускання до 3,5 ГГц, узгоджена для 2, 3 або 4 каналів та підтримується покращеним цифровим сигнальним процесором компанії Tektronix. Цифровий фільтр, що вибирається користувачем в кожному каналі забезпечує амплітудну і фазову корекцію і розширює діапазон до 3,5 ГГц, дозволяючи поліпшити точність відображення сигналу в складних вимірах. Крім того, цифровий фільтр кожного каналу можна вимкнути, що дозволяє скористатися перевагами істинної аналогової смуги 2,5 ГГц для додатків, що вимагають максимальної швидкості необроблених даних.
У стандартну конфігурацію осцилографів серії DPO7000 входять обмежувальні фільтри, що вибираються користувачем. Ці фільтри дозволяють зберегти крутість зрізу, рівномірність АЧХ та лінійність фази в новому частотному діапазоні, знижуючи вплив позасмугового шуму. Тепер розробники можуть придбати осцилограф із максимальною потрібною ним смугою і потім легко оптимізувати його для низькочастотних вимірювань.
Дуже малий рівень власного джиттера і висока точність розгортки по верті калі дозволяють виконувати прецизійні вимірювання.
Найбільший у класі час захоплення забезпечує високу роздільну здатність і дозволяє записувати тривалі послідовності.
Довга пам'ять до 10 мільйонів точок на канал у стандартній конфігурації.
Опція розширення пам'яті до 400 мільйонів точок у 2,5 ГГц та 3,5 ГГц моделях.
Опція розширення пам'яті до 200 мільйонів точок у 500 МГц та 2,5 ГГц моделях.
Функція MultiView Zoom™ дозволяє легко порівнювати та аналізувати окремі сегменти захоплених сигналів. Є можливість автоматичного прокручування записаних великих обсягів з візуальним контролем або виділенням відмінностей на основі зазначеного математичного виразу.
Пробники з максимально високими характеристиками дозволяють реєструвати диференціальні та несиметричні сигнали, а також виконувати вимірювання струму, оскільки точна перевірка схем, що розробляються, залежить від можливості широкосмугового доступу до критичних сигналів і захоплення сигналу з максимальною достовірністю.

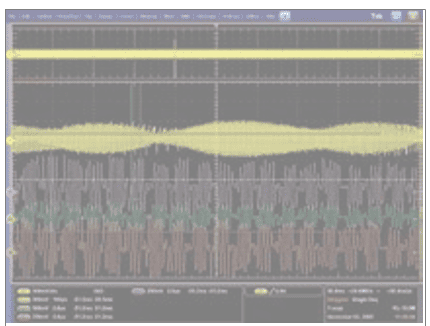

Одночасне збільшення чотирьох областей, що цікавлять, для їх порівняння

Активні пробники Tektronix забезпечують високу швидкість захоплення сигналу та точність вимірювань

Три режими горизонтальної розгортки

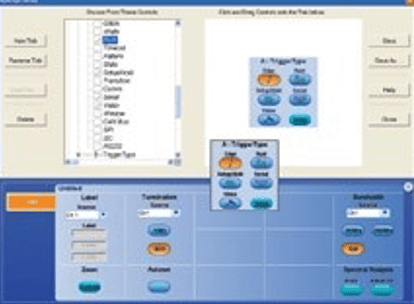

Для створення вікна керування MyScope просто перетягніть мишею потрібні пункти меню

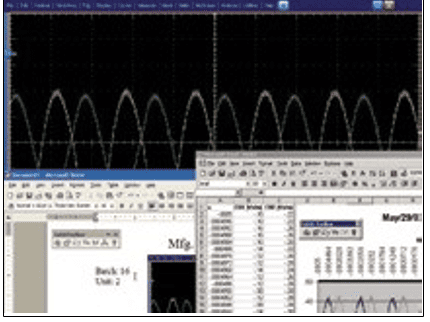

Експорт даних у Microsoft Excel за допомогою унікальної панелі інструментів Excel та створення спеціальних звітів за допомогою панелі інструментів Word

Неперевершена універсальність

Гнучкий контроль параметрів захоплення та відображення дозволяє повною мірою скористатися можливостями осцилографа

Ви можете скористатися трьома режимами горизонтальної розгортки. Якщо ви просто досліджуєте живий сигнал, скористайтеся Автоматичним або інтерактивним режимом, що вибирається за замовчуванням. Цей режим забезпечує максимальну швидкість оновлення зображення.

Якщо вам потрібно виконати точні вимірювання з максимальною частотою дискретизації, виберіть режим Постійної частоти дискретизації. Він забезпечить найкращий дозвіл у реальному часі. Останній режим називається Ручним, оскільки забезпечує безпосереднє та незалежне керування частотою дискретизації та тривалістю запису.

Функція MyScope® дозволяє створювати інтерфейс користувача з тими органами управління, функціями та можливостями, які вам потрібні

Ви можете за лічені хвилини створити власну панель інструментів за допомогою простого візуального процесу перетягування мишею. Створений інтерфейс також легко викликається за допомогою спеціальної кнопки MyScope з меню на панелі кнопок/меню осцилографа. Можна створити практично необмежену кількість інтерфейсів, що дозволяє кожному, по-перше, працювати зі своїм набором функцій, що найчастіше використовуються. По-друге, швидше втягнутися в роботу після перерви у користуванні осцилографом. По-третє, підвищує ефективність роботи досвідчених користувачів. Всі необхідні функції розташовуються в одному вікні, позбавляючи вас необхідності відкривати одне меню за іншим для повторного виконання операцій.

Програмне забезпечення OpenChoice® дозволяє скомпонувати контрольно-вимірювальну систему із знайомих засобів аналізу

Функції аналізу та мережеві можливості ПЗ OpenChoice надають додаткову гнучкість осцилографам Tektronix, які працюють під керуванням Windows XP: вбудована швидка шина дозволяє передавати захоплені дані в програму аналізу зі значно більшою швидкістю, ніж це забезпечує звичайна передача по шині GPIB. Для використання та покращення програм Windows для аналізу даних та документування в комплект поставки входять реалізовані компанією Tektronix стандартні протоколи, такі як TekVISA™ та ActiveX. Також в комплект поставки входять драйвери IVI-COM, які полегшують управління осцилографом по шині GPIB, за послідовним та мережевим інтерфейсом із додатків, що працюють на самому осцилографі або на зовнішньому ПК. Комплект для розробника ПЗ (SDK) допомагає створювати спеціальні програми для автоматизації багатоетапних процесів реєстрації та аналізу сигналів за допомогою Visual BASIC, C, C++, MATLAB, LabVIEW, LabWindows/CVI та інших широко поширених середовищ розробки додатків (ADE). Підтримується також інтеграція осцилографа із зовнішніми комп'ютерами та серверами, які використовують операційні системи, які відмінні від Windows. Крім того, архітектура ПЗ OpenChoice пропонує добре продуману інфраструктуру, що дозволяє підвищити швидкість та гнучкість операцій. Для спрощення аналізу та документування на робочому столі Windows або на зовнішньому ПК використовуються засоби передачі даних, такі як панелі інструментів Excel або Word.

Швидке налагодження складних електричних схем

Режим захоплення FastAcq прискорює налагодження, чітко показуючи недоліки

Режим FastAcq, заснований на спеціальній технології захоплення DPX® компанії Tektronix, дозволяє захоплювати сигнали зі швидкістю понад 250000 разів на секунду по всіх чотирьох каналах одночасно, істотно підвищуючи ймовірність виявлення аномалій сигналу, що рідко виникають. Простий поворот регулятора яскравості дозволить вам побачити те, що приховано від інших, оскільки частота появи події кодується кольором.

Деякі виробники осцилографів вказують у технічних характеристиках високі швидкості захоплення для коротких інтервалів часу, але тільки осцилографи серії DPO7000, що використовують технологію DPX, можуть підтримувати такі швидкості захоплення постійно, дозволяючи заощадити хвилини, години або навіть дні за рахунок швидкого виявлення. Таким чином стає можливим застосування складних режимів системи запуску виділення цих подій.

Можливість запуску від потрібних подій життєво важлива для налагодження та перевірки складних сигналів

Якщо вам потрібно знайти системну помилку або виділити складний сигнал для подальшого аналізу, наприклад цикл читання або запису пам'яті DDR, система запуску Pinpoint™ компанії Tektronix надасть вам потрібне рішення. Заснована на кремнієво-германієвій технології (SiGe) для забезпечення високої чутливості у всій смузі пропускання приладу, дана система дозволяє вибрати різні режими запуску за подіями A та B. Вона дозволяє захоплювати дуже короткі глітчі з дуже малим джиттером запуску. Інші системи пропонують широкий вибір типів запуску тільки для однієї події (події A) і можливість затриманого запуску (для події B), обмеженого запуском на кшталт фронту, причому часто не дозволяють скидати синхрослідковість, якщо подія B не відбулася. На відміну від цього, система Pinpoint пропонує повний набір режимів запуску за подіями A і B зі скиданням, який дозволяє почати синхро-послідовність з початку після закінчення зазначеного часу, після досягнення певного стану або зміни стану, що дає можливість захоплювати події навіть у самих складні сигнали.

Інші осцилографи зазвичай забезпечують менше 20 комбінацій запуску, а система Pinpoint пропонує понад 1400 комбінацій, причому все з максимальною продуктивністю.

Режим розширеної системи запуску дозволяє компенсувати затримку часу між каналом запуску і каналом відображення сигналу і усунути практично будь-який джиттер запуску в точці запуску. У цьому режимі точка запуску може використовуватися як опорна.

Простий запуск за вказаною адресою шини

Запуск по аналоговому трирівневому синхросигналу HDTV і аналіз гасячого інтервалу малої розгортки

Запуск заданої комбінації даних послідовної шини для налагодження проблем, пов'язаних з порядком прямування даних

Запуск найважливішої комбінації бітів стандартних послідовних шин

Запуск по шині I2C (шина для обміну інформацією між ІС) є стандартною функцією і включає Умову запуску, Пропуск підтвердження, Перезапуск, Читання даних, Адреса та Фрейм даних у 7-бітному або 10-бітному форматі з можливістю включення або виключення біта R/W .

Запуск по шині SPI (послідовний інтерфейс для периферійних пристроїв) є стандартною функцією і включає запуск комбінації даних в межах певного користувачем кадру. Запуск шини RS-232 є стандартною функцією.

Запуск по шині CAN (локальна мережа контролерів) є додатковою функцією (опція LSA) і включає запуск по Початку або Кінцю кадру для будь-якого сигналу CAN високого або низького рівня, Типу кадру (Дані, Дистанційне керування, Перевантаження), Ідентифікатору, Даним, Пропуску підтвердження та помилки Вставки бітів.

Запуск аналогових сигналів HDTV/EDTV нових форматів, таких як 1080i, 1080p, 720p і 480p, а також стандартні режими запуску відео-сигналів від будь-якого рядка в межах напівкадра, від усіх рядків, від всіх напівкадрів, від парних або непарних напівкадрів для стандартів NTSC, SECAM та PAL. Крім того, є можливість вибору координатних сіток IRE та мВ, що полегшує вимірювання та візуальний аналіз. Ця функція є стандартною.

Функція запуску за заданою комбінацією даних послідовної шини використовує опцію запуску для послідовних потоків даних NRZ з системою відновлення тактової частоти (доступна тільки в моделях DPO7254 і DPO7354). Прилад може відновлювати сигнал тактової частоти, ідентифікувати переходи та декодувати символи та інші дані протоколу. Поєднання функції запуску за послідовними даними з програмного забезпечення декодування протоколу дозволяє декодувати захоплені бітові послідовності в слова (для 8/10-бітних та інших систем послідовного кодування) або налаштовувати систему запуску за потрібними кодованими словами для захоплення деякої ділянки послідовних даних. Опція для запуску послідовних шин охоплює стандарти NRZ зі швидкістю передачі до 1,25 Гбіт/с

Запуск заданої комбінації даних додає нові можливості до функції запуску за послідовними даними NRZ, дозволяючи виконувати синхронне захоплення довгих тестових послідовностей з високою точністю за часом. Запуск заданої комбінації даних може використовуватися для усунення випадкового джиттера в довгих даних. Можливий аналіз впливу окремих бітових переходів та тестування за шаблоном із усередненням. Ці функції входять до опції PTM для моделей DPO7254 і 7354.

Великий 12,1-дюймовий XGA дисплей

Осцилографи серії DPO7000 обладнані найбільшим сенсорним екраном XGA з діагоналлю 12,1 дюйм, розмір якого на 15% перевищує екрани інших осцилографів цього класу.

10 вертикальних поділів підвищують вертикальну роздільну здатність на 25 %.

Виняткова практичність

Інтерфейс пробника TekVPI™ забезпечує гнучкість та простоту управління за рахунок інтелектуального двонаправленого зв'язку пробник-осцилограф.

Осцилографи серії DPO7000 є швидкодіючими приладами і обладнані добре продуманим набором функцій, таких як сенсорний екран, проста система меню, інтуїтивно зрозумілі графічні позначення, поворотні ручки для керування каналами вертикального відхилення, підтримка контекстного меню, що викликається правою кнопкою миші, розширені можливості колеса збереження сигналів та вимірювань у режимі попереднього перегляду, покращені меню експорту/збереження/відновлення.

Можливість спільної роботи з логічними аналізаторами спрощує розробку та налагодження цифрових схем

Система відображення даних Integrated View (iView™) компанії Tektronix дозволяє розробникам цифрових схем вирішувати проблеми порушення цілісності сигналу та ефективно налагоджувати та перевіряти свої системи. Така інтеграція дозволяє одночасно спостерігати корельовані за часом цифрові та аналогові сигнали та аналізувати аналогові характеристики цифрових сигналів, що призводять до виникнення помилок.

Жодного калібрування не потрібно. Після налаштування функція iView працює повністю автоматично.

ПРОДОВЖЕННЯ СЛІДУЄ…
