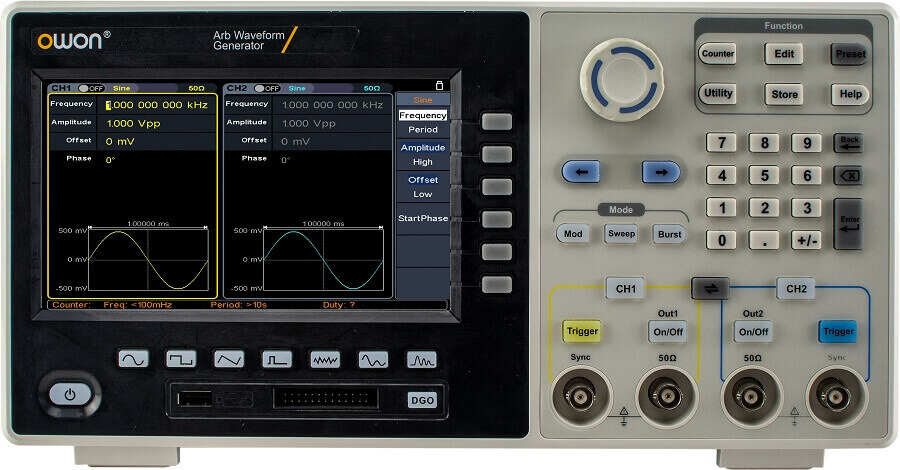

Новинки технологій. Генератори довільних форм сигналів від OWON

Модель

XDG2100

XDG2080

XGG2060

XDG2035

Канали

2

Частота виходу

100MHz

80MHz

60MHz

35MHz

Швидкість вибірки

500MSa/s

Дозвіл по вертикалі

14 bits

Форми сигналу

Стандартні форми

синусоїда, квадратні, імпульс, пилкоподібні, шум, гармонічні

Довільні форми

Експонентне наростання/падіння фронту імпульсу, sin(x)/x, покрокова хвиля та інші,

Усього 150 вбудованих форм сигналу, а також визначені користувачем довільні форми

Частота (роздільна здатність 1μHz)

Синусоїда

1μHz-100MHz

1μHz-80MHz

1μHz-60MHz

1μHz-35MHz

Квадрат

1μHz ~ 30MHz

1μHz ~ 30MHz

1μHz ~ 30MHz

1μHz ~ 15MHz

Імпульс

1μHz ~ 25MHz

1μHz ~ 25MHz

1μHz ~ 25MHz

1μHz ~ 15MHz

Пилоподібний

1μHz ~ 3MHz

1μHz ~ 3MHz

1μHz ~ 3MHz

1μHz ~ 3MHz

Шум

60MHz (-3dB、typical)

60MHz (-3dB、typical)

60MHz (-3dB、typical)

30MHz (-3dB、typical)

Довільна форма

1μHz ~15MHz

1μHz ~15MHz

1μHz ~15MHz

1μHz ~15MHz

Гармоніка

1μHz ~50MHz

1μHz ~40MHz

1μHz ~30MHz

1μHz ~17.5MHz

Точність

±1ppm, 25°C±5°C

Спектральна чистота синусоїдного сигналу

Гармонічне спотворення, стандартне (0dB)

DC ~ 1MHz：<-65dBc

1MHz ~ 10MHz：<-60dBc

10MHz ~ 60MHz：<-55dBc

60MHz ~ 120MHz：<-50dBc

Загальне гармонійне спотворення

＜0.05 %, 10 Hz to 20 kHz, 1 Vpp

хибний (не-гармонічний)

(стандартно (0dB)

≤10MHz：<-70dBc

>10MHz：<-70dBc + 6dB/ октавна смуга

Фазовий шум

(стандартно (0 dBm, 10 kHz відхилення)

typical（0dBm，10kHz offset）

1MHz：-110dBc/Hz

Квадрат

Час наростання/падіння

<8ns

Викид

<3%

Робочий цикл

50.0%（фіксований）

Джіттер (rms)

≤5MHz:<300ps + 2ppm;>5MHz 300ps

Імпульс

Період

40ns ~ 1000000s

66.667ns~1000000s

Ширина імпульсу

≥12ns

≥18ns

Час наростання/падіння

≥8ns

Викид

<3%

Джіттер (rms)

≤5MHz:<300ps + 2ppm;>5MHz 300ps

Робочий цикл

0.1%~99.9%

Пилоподібні сигнали

Лінійність

≤0.5% на піку виходу (стандартне, 1kHz, 1 Vpp, 50% симетричність)

Симетричність

0% ~ 100%

Довільні сигнали

Довжина форми сигналу

2 точок - 10M точок

Мінімальний час наростання/падіння

<8ns

Джиттер (rms)（1MHz,1Vpp,50Ω）

≤5MHz:<300ps + 2ppm;

>5MHz 300ps

Амплітуда

При 50Ω навантаження

1mVpp ~ 10Vpp(≤ 25MHz);

1mVpp ~ 5Vpp (≤60MHz);

1mVpp ~ 2.5Vpp(≤100MHz);

Розширення

0.1mVpp or 4digits，(amplitude＞1Vpp：1mVpp)

DC

Діапазон зміщення
（AD+DC）

±5V(50Ω), ±10V(Високий опір)

DC дозвіл усунення

0.1mV або 4 цифри

Опір навантаження

50Ω (стандартно)

DC точність усунення

±(1% of setting + 1 mVpp+ amplitude Vpp * 0.5%) （typical 1kHz sine, 0V offset）

Одиниці

mVpp、Vpp、Vrms、mVrms、dBm

Модуляція

Тип

AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM

AM

Форма сигналу, що несе

Синусоїда, square, ramp, and arbitrary (except DC)

Джерело

internal/external

Модулюючий сигнал

Синусоїда, квадрат, пила, шум, довільна

Глибина

0.0% ~ 120.0%

Модулююча частота

2 mHz ~1MHz

FM

Форма сигналу, що несе

синусоїда, квадрат, пилка, довільна (за винятком DC)

Джерело

внутрішній/зовнішній

Модулююча форма сигналу

Синусоїда, квадрат, пила, шум, довільна

Модулююча частота

2 mHz ~1MHz

PM

Форма сигналу, що несе

синусоїда, квадрат, пила довільна (крім DC)

Джерело

внутрішній/зовнішній

Модулююча форма сигналу

синусоїда, квадрат, пила, шум, довільна

Зрушення по фазі

0 ° - 180 °

Модулююча частота

2 mHz - 1MHz

ASK

Форма сигналу, що несе

синусоїда, квадрат, пила довільна (крім DC)

Джерело

внутрішній/зовнішній

Модулююча форма сигналу

Квадрат із 50% робочого циклу

Ключова частота

2 mHz - 1MHz

FSK/3FSK/4FSK

Форма сигналу, що несе

синусоїда, квадрат, пилка, довільна (за винятком DC)

Джерело

внутрішній

Модулююча форма сигналу

Квадрат із 50% робочого циклу

Ключова частота

2 mHz - 1MHz

PSK

Форма сигналу, що несе

синусоїда, квадрат, рампа, довільна (за винятком DC)

Джерело

внутрішній/зовнішній

Модулююча форма сигналу

Квадрат із 50% робочого циклу

Ключова частота

2 mHz - 1MHz

BPSK

Форма сигналу, що несе

синусоїда, квадрат, рампа, довільна (за винятком DC)

Джерело

внутрішній

Модулююча форма сигналу

Квадрат із 50% робочого циклу

Ключова частота

2 mHz - 1MHz

OSK

Форма сигналу, що несе

синусоїда, квадрат, рампа, довільна (за винятком DC)

Джерело

внутрішній

Час вагань

Квадрат із 50% робочого циклу

Ключова частота

2 mHz - 1MHz

Час операцій

8ns - 249.75s

PWM

Форма сигналу, що несе

імпульс

Джерело

внутрішній/зовнішній

Модулююча форма сигналу

синусоїда, квадратні, імпульс, пилкоподібні, шум, гармонічні

Відхилення по ширині

0~99%

Модулююча частота

2 mHz ~ 1MHz

Відхилення

0~min

Реакція імпульсної послідовності

Несуча

синусоїда, квадратна, імпульс, пилкоподібні, шум, гармонічні

Несуща частота

2mHz ~ BW/2

Тип

відлік (1 до 1000000 циклів), необмежений, закритий

Внутрішній цикл

20 ns ～ 500 s

Закрите джерело

Зовнішній тригер

Характеристики розгортки

Несуча

синусоїда, квадрат, рампа, довільна (за винятком DC)

Minimum/maximum частота запуску

1μHz

Частота максимального значення та переривання

sine: 100MHz

square: 30MHz

sine: 80MHz

square: 30MHz

sine: 60MHz

square: 30MHz

sine: 35MHz

square: 15MHz

рампа: 3MHz

довільний сигнал: 15MHz （Built-in）or 25MHz（визначений користувачем）

Тип

Лінійний, логарифмічний, покроковий

Напрями

Вгору вниз

Час сканування

1 ms to 500 s ± 0.1%

Джерело тригера

Внутрішній, зовнішній, ручний

Лічильник частоти

Функція

частота， період, +ширина, -ширина, +duty, and -duty

Частотний діапазон

100mHz ~ 200MHz

Роздільна здатність за частотою

7 цифр

Режим комунікацій

AC, DC

Вхід вихід

Дисплей

7”800 x 480 pixels сенсорний РКІ

Вхідний режим

Лічильник частоти,

Вхід зовнішньої модуляції,

Вхід зовнішнього тригера,

Вихід внутрішньої синхронізації,

Вхід/вихід сигналу зовнішньої опорної синхронізації

Communication Interface

USB Host, USB Device, LAN，COM

Розміри/вага

Розмір

340мм x 177мм x 90мм

Вага

2.5kg
