КАТАЛОГ ОБЛАДНАННЯ 2008: РІШЕННЯ В ОБЛАСТІ КОНТРОЛЬНО-ВИМІРЮВАЛЬНОЇ АПАРАТУРИ. ЧАСТИНА 4

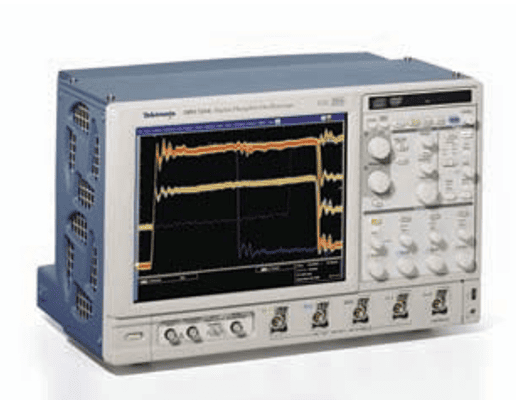

Осцилографи з цифровим люмінофором серії DPO7000

Можливості та переваги

Смуга пропускання 500 МГц, 1 ГГц, 2,5 ГГц та 3,5 ГГц
Частота вибірки до 10 Гвиб./с у реальному масштабі часу по всіх 4 каналах
Довжина запису до 400 млн вибірок із функцією MultiView Zoom™, що забезпечує швидке переміщення
Максимальна швидкість захоплення осцилограм більше >250 000 осцилограм на секунду
Вікна керування MyScope сприяють підвищенню ефективності роботи
Обмеження смуги пропускання, що вибирається користувачем, для кращої точності вимірювань
Пошук та маркування подій для цілісності сигналу та запитів тимчасових параметрів
Покращений запуск для забезпечення максимальної стабільності та продуктивності
Система синхронізації Pinpoint забезпечує синхронізацію практично в будь-яких умовах
Мала опорна поверхня та невелика маса
Сенсорний дисплей XGA розміром 307 мм – найбільший у галузі
Синхронізація низькошвидкісного послідовного протоколу
Програмне забезпечення OpenChoice з операційною системою Microsoft Windows XP Professional забезпечує вбудовані можливості роботи з мережею та засоби аналізу

Області застосування

Аналіз цілісності сигналу, джиттера (тремтіння фази) та синхронізації
Програмне забезпечення для аналізу у надширокосмуговому діапазоні
Спектральний аналіз
Налагодження та перевірка на відповідність послідовних потоків даних вимогам стандартів галузі телекомунікацій та передачі даних
Розробка низькошвидкісних послідовних шин даних (CAN, SPI, I2C, LIN)
Дослідження перехідних процесів
Вимірювання та аналіз систем живлення
Електроніка для автомобілів
Відеоапаратура

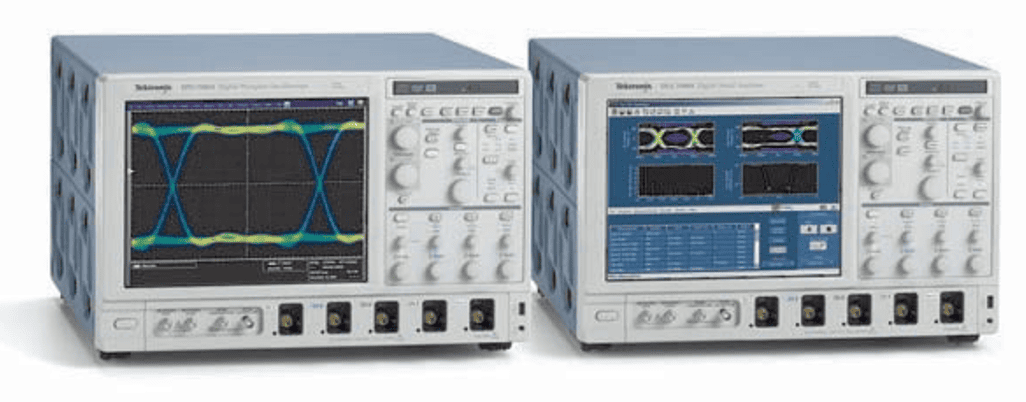

Серія DPO/DSA70000. Цифрові запам'ятовуючі осцилографи та цифрові аналізатори

Можливості та переваги

Моделі зі смугою пропускання 4, 6, 8, 12, 16, 20 ГГц
Частота вибірки більше 50 Гвиб./с у реальному масштабі для всіх чотирьох каналів
Довжина запису до 200 млн вибірок із функцією MultiView Zoom™, що забезпечує швидке переміщення
Максимальна швидкість захоплення осцилограм більше ніж >300 000 осцилограм на секунду
Система запуску Pinpoint забезпечує максимально гнучкий та високопродуктивний запуск
3апуск за моделлю послідовних сигналів із частотою до 3,125 Гб/с з протоколом запуску 8 біт/10 біт з метою усунення ефектів залежності від моделі
3апуск за тестовою моделлю послідовних сигналів NRZ із частотою до 6,25 Гб/с
Аналіз послідовних даних та їх тестування на відповідність вимогам стандартів PCI Express, SATA, HDMI, DVI, Fibre Channel, 1394b, Ethernet, XAUI, USB, SAS, Rapid I/O
Дисплей XGA із сенсорним екраном розміром 12,1 дюйма
Діалогові вікна MyScope, що настроюються, і графічні меню підвищують продуктивність
Обмеження смуги пропускання, що вибирається користувачем, для кращої точності вимірювань
Пошук та маркування подій для цілісності сигналу та запитів тимчасових параметрів
Поліпшена смуга пропускання для наконечника пробника
Покращений запуск для забезпечення максимальної стабільності та продуктивності
Програмне забезпечення OpenChoice з операційною системою Microsoft Windows XP забезпечує мережевий обмін даними та розширений аналіз

Області застосування

Аналіз цілісності сигналу, джиттера (тремтіння фази) та синхронізації
Перевірка, налагодження та визначення параметрів складних схем
Налагодження та перевірка на відповідність послідовних потоків даних вимогам стандартів для комп'ютерів, галузі телекомунікацій та передачі даних
Дослідження перехідних процесів
Програмне забезпечення для аналізу у надширокосмуговому діапазоні
Спектральний аналіз
Налагодження, визначення параметрів та аналіз сигналів радіолокаційних станцій та пристроїв, що працюють у надширокосмуговому діапазоні
Програмне забезпечення для автоматичної перевірки відповідності TekExpress™ SATA: дозволяє виконувати на 100% автоматизовану (запускається однією кнопкою) перевірку хостів, пристроїв та кабелів SATA Gen1 та Gen2

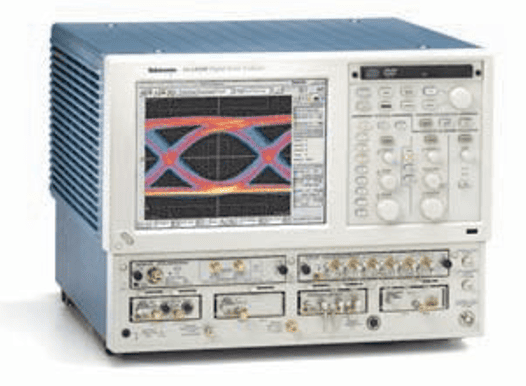

Послідовний цифровий стробоскопічний осцилограф-аналізатор серії DSA8200

Можливості та переваги

Аналіз сигналу в каналі зв'язку на вищому рівні з повністю інтегрованими багаточастотними оптичними модулями та електронними модулями зі смугою пропускання до 70 ГГц
Єдиний у галузі базовий блок, який підтримує до 8 вхідних каналів, що скорочує час тестування та знижує витрати
Найкраща в галузі точність тимчасової розгортки
Аналіз швидкісних послідовних даних зі швидкістю передачі від 1 до 60 Hб/с дозволяє точно виявити причини сходження глазкових діаграм.
Виділення джиттера (тремтіння фази) і шумів дозволяє виконувати високоточне екстраполювання частоти помилок по бітах та контуру вічка
Диференціальний віддалений імпульсний модулятор, що допускає розміщення поруч із пристроєм, що тестується для забезпечення високої точності сигналу
Швидкодіючий модуль TDR-аналізу з часом наростання відбитого сигналу 15 пс та часом наростання прямого сигналу 12 пс
Інтуїтивно зрозумілі, прості та точні вимірювання S-параметрів
Високоточні диференціальні та однощупові пробники
Автоматизована перевірка маски для стандартів
Автоматична система вимірювань з більш ніж 100 вимірами БВ), за імпульсом та з поверненням до нуля (В))
Режим отримання даних FrameScan
Чотири бази даних осцилограм з різною надійністю, виділені колірними кодами

Області застосування

Проектування та перевірка компонентів та систем для телекомунікації та передачі даних
Виробництво та тестування на відповідність вимогам стандартів ITU/ANSI/IEEE/SONET/SDH
Розширений аналіз джиттера (тремтіння фази), шумів, помилок по бітах та канали послідовної передачі даних
Визначення параметрів імпедансу та аналіз мережі для пристроїв, що працюють із послідовними даними, включаючи S-параметри
Моделювання канальних та глазкових діаграм, а також SPICE-моделювання на основі вимірювань

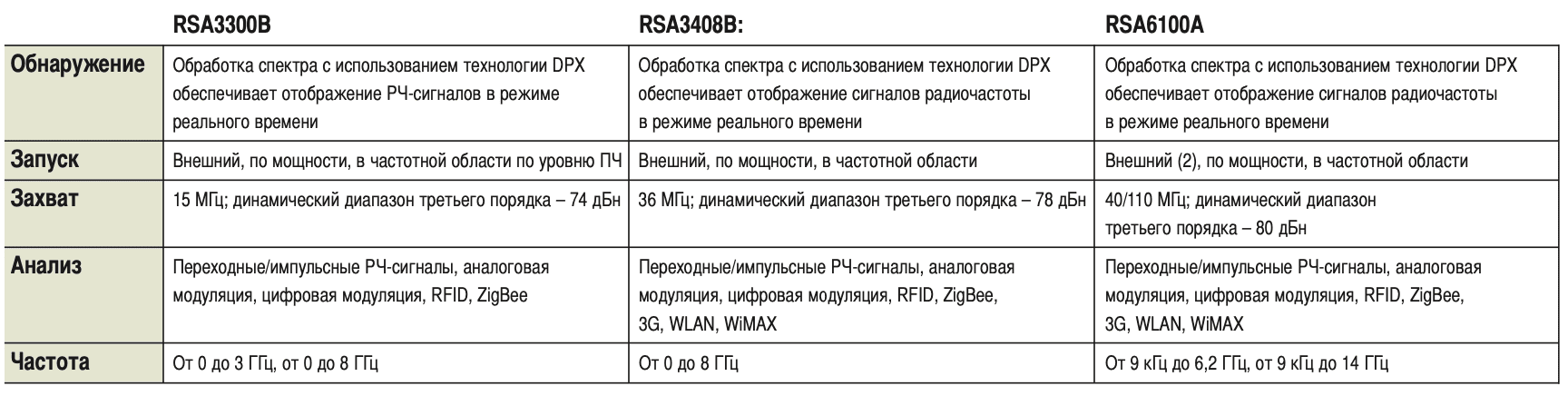

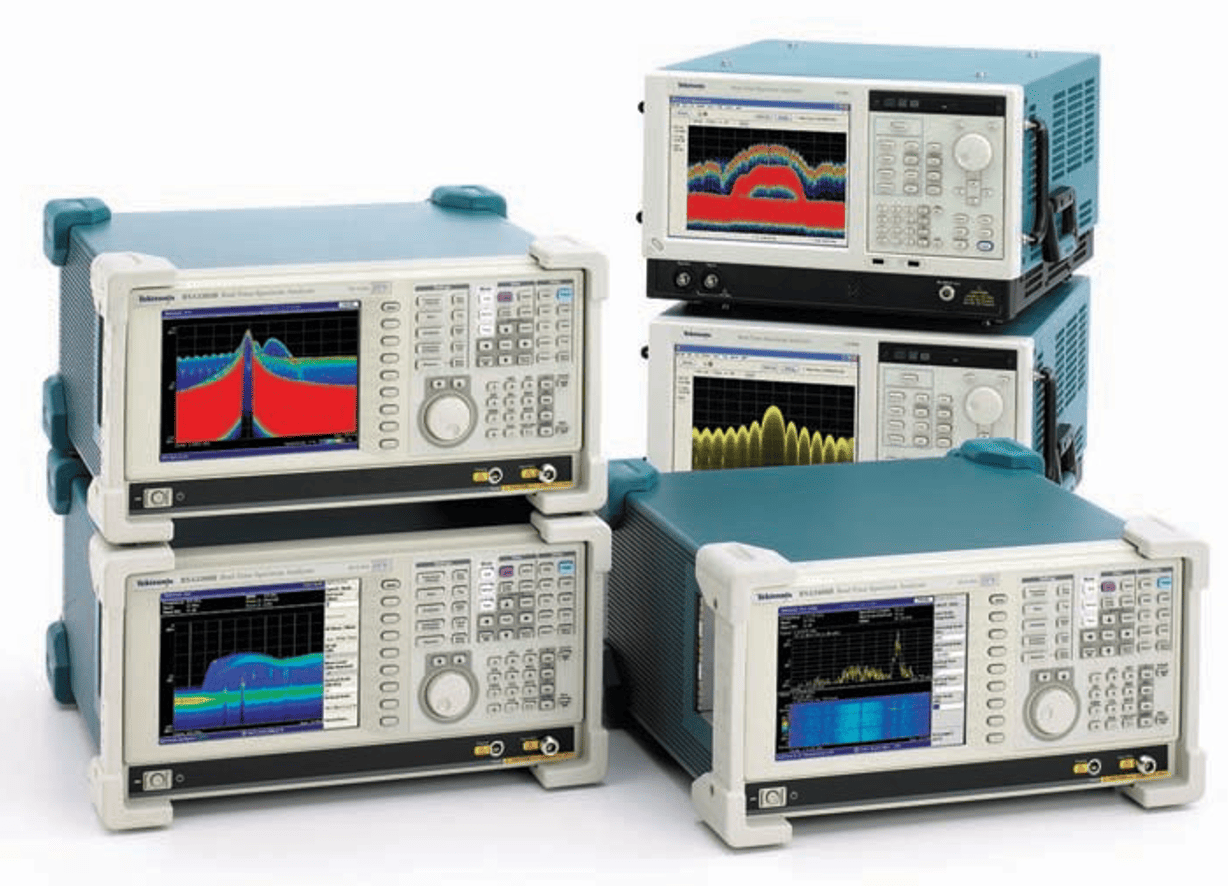

Аналізатори спектру реального часу (RTSA) серії RSA3000/RSA6100

Можливості та переваги

Виявлення

Революційна технологія DPX Live RF дозволяє відображати перехідні процеси з тривалістю до 24 мкс при ймовірності перехоплення 100 %

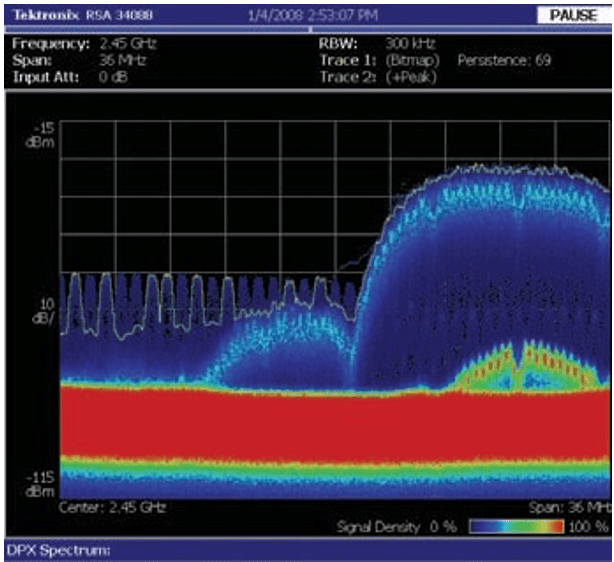

Обробка спектру DPX дає наочне уявлення про РЧ-сигнали, що змінюються в часі, за допомогою екранів з колірним кодуванням.

3апуск

Технологія запуску по частотній масці, що є унікальною розробкою компанії Tektronix, забезпечує легку реєстрацію перехідних сигналів радіочастотного діапазону на основі подій шляхом синхронізації за будь-якою зміною частотної області
Зовнішні джерела синхронізації надають гнучкі можливості керування синхронізацією з автоматичним випробувальним та іншим обладнанням

3ахоп

У пам'яті реєструються всі сигнали смуги до 110 МГц тривалістю до 6,67 нс
Довжина запису до 1,28 с в діапазоні частот 36 МГц забезпечує повний аналіз часу без додаткового збору даних (RSA3408B)
Довжина запису до 1,7 с в діапазоні частот 110 МГц забезпечує повний аналіз часу без додаткового збору даних (RSA6100A)

Аналіз

Корельовані за часом представлення в частотній, тимчасовій та модуляційній областях
Універсальний аналіз цифрової модуляції забезпечує функціональність аналізатора векторних сигналів
Можливість повного аналізу імпульсів – вимірювання параметрів імпульсів, що включають час зростання, тривалість імпульсу та фазу для кожного імпульсу

Області застосування

Поглиблене визначення параметрів радіолокаційних сигналів та імпульсних РЧ-сигналів
Визначення параметрів перешкод та невідомих сигналів при моніторингу та спостереженні спектру
Технології в радіодіапазоні ISM: WLAN, Zigbee, Bluetooth, RFID/NFC/TPMS тощо.
Технологія SDR та розробка пізнавальних радіопрограм
Виявлення поведінки тимчасових перешкод підсилювачів потужності
Інтеграція РЧ-системи
Розробка RFID-систем та усунення несправностей у них
Усунення несправностей у РЧ-компонентах, модулях та системах
Вирішення питань, що виникають при діагностиці важковловимих сигналів радіоперешкод
Реєстрація параметрів векторних сигналів систем 3-го та 4-го поколінь з кількома несучими для автономного аналізу
Програмне забезпечення RSA-IQ WiMAX для стаціонарних та мобільних пристроїв, що працюють у стандарті WiMAX
Повна підтримка для виконання вимог проекту 25
Традиційний аналіз РЧ-спектру та аналіз векторних сигналів
Традиційний аналіз векторних РЧ-сигналів

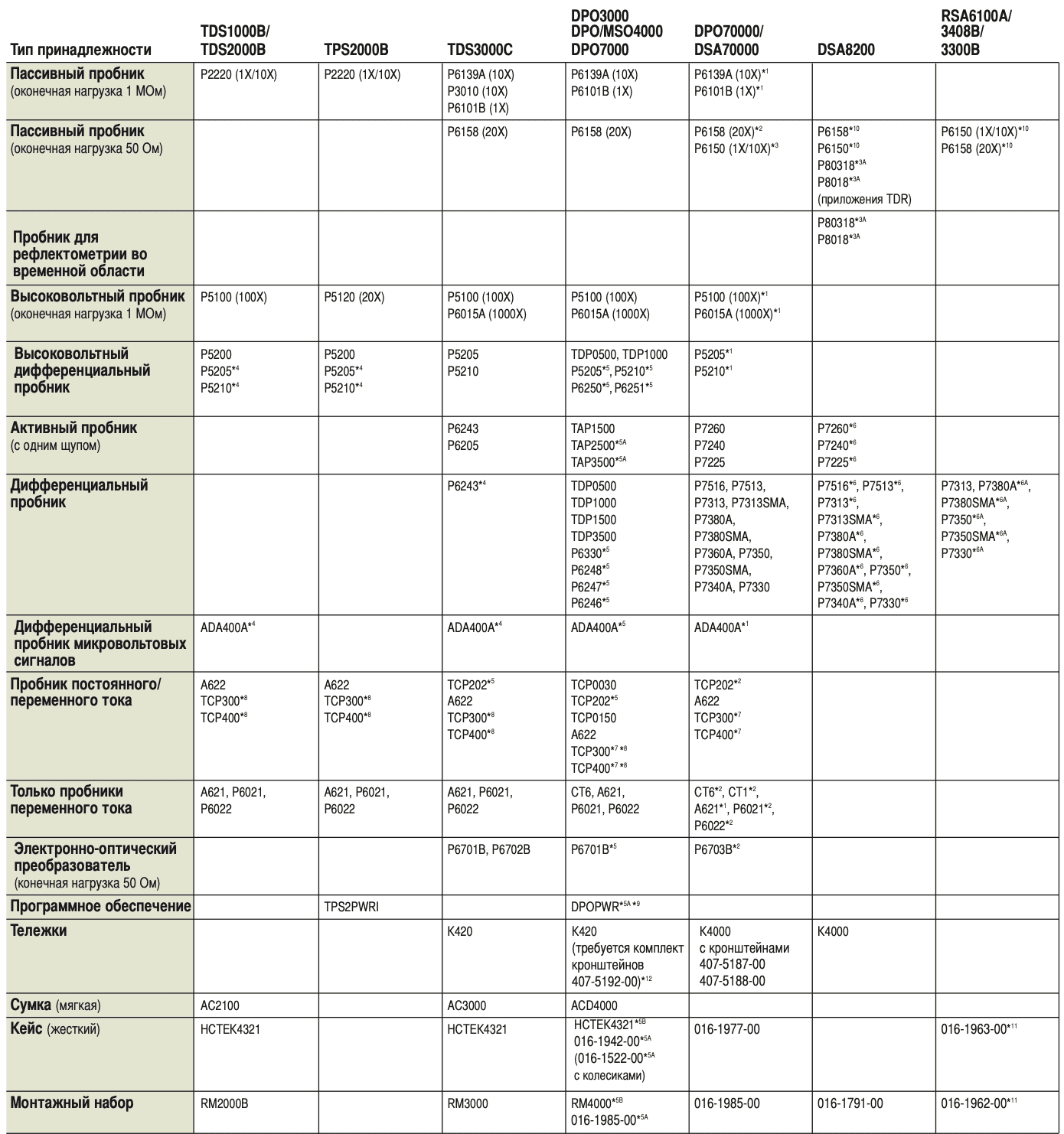

Пробники та приладдя

^*1 Для приладів серії TDS7000, DPO/DSA70000 потрібен адаптер TCA-1MEG

^*2 Для приладів серії TDS7000, DPO/DSA70000 потрібен адаптер TCA-1MEG

^*3A Передбачається, що використання w/80A02 знизить ступінь ушкодження вимірювального обладнання електростатичних розрядів.

^*3 Для приладів серії TDS7000, DPO/DSA70000 потрібен адаптер TCA-292MM або TCA-SMA

^*4 Для приладів серії DPO7000, DPO4000 або MSO4000 потрібне джерело живлення 1103

^*5 Для приладів серії DPO7000, DPO4000 та MSO4000 потрібен адаптер TPA-BNC

^*5A Тільки для приладів серії DPO7000

^*5B Тільки для приладів серії DPO/MSO4000

^*6 Для використання з приладом DSA8200 потрібен адаптер 80A03

^*6A Для приладів RSA2200A/3300A/3408A, WCA200AA потрібен адаптер RTPA2A.

^*7 TCP300 (з TCP305, TCP312 або TCP303 використовується підсилювач TCPA300), TCP400 (з TCP404XL використовується підсилювач TCPA400).

^*8Може використовуватися з адаптером TPA-BNC для коректного зчитування або безпосереднього з'єднання BNC без зчитування.

^*9 DPOPWR для осцилографів серії DPO7000 TEKVPI вимагає придбання DPO7XXX OPT PWR або DPO7UP OPT PWR.

^*10 Потрібен гніздовий адаптер типу N – SMA або тип N – BNC.

^*11 Серія RSA6100A.

^*12 Кронштейни лише для приладу серії DPO7000.

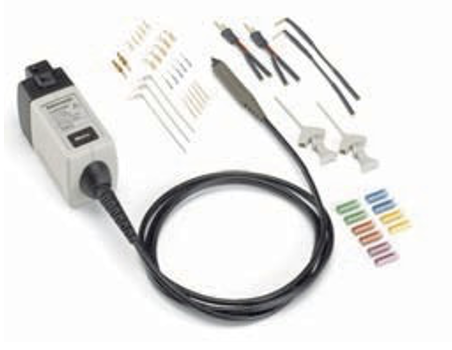

Активні пробники

Можливості та переваги

Смуга пропускання до 6 ГГц
Реалістична точна передача сигналу
Низька вхідна ємність: < 0,5 пФ
Невеликі компактні головки пробника для малогабаритних елементів схеми пробника
Аксесуари для підключення до тестованого пристрою дозволяють підключатися до SMD-компонентів з кроком між ніжками 0,5 мм
Зручність у роботі, міцність та надійність

Області застосування

Перевірка, налагодження та визначення параметрів швидкодіючих пристроїв
Проектування та визначення параметрів компонентів
Проектування, розробка та перевірка на відповідність
Аналіз цілісності сигналу, джиттера (тремтіння фази) та часових параметрів
Інженерно-конструкційні роботи та тестування
Навчання та дослідження

ПРОДОВЖЕННЯ СЛІДУЄ…
