КАТАЛОГ ОБЛАДНАННЯ 2008: КОНТРОЛЬНО-ВИМІРЮВАЛЬНІ РІШЕННЯ ДЛЯ ВІДЕОВИРОБНИЦТВА ТА ТЕЛЕБАЧЕННЯ. ЧАСТИНА 3

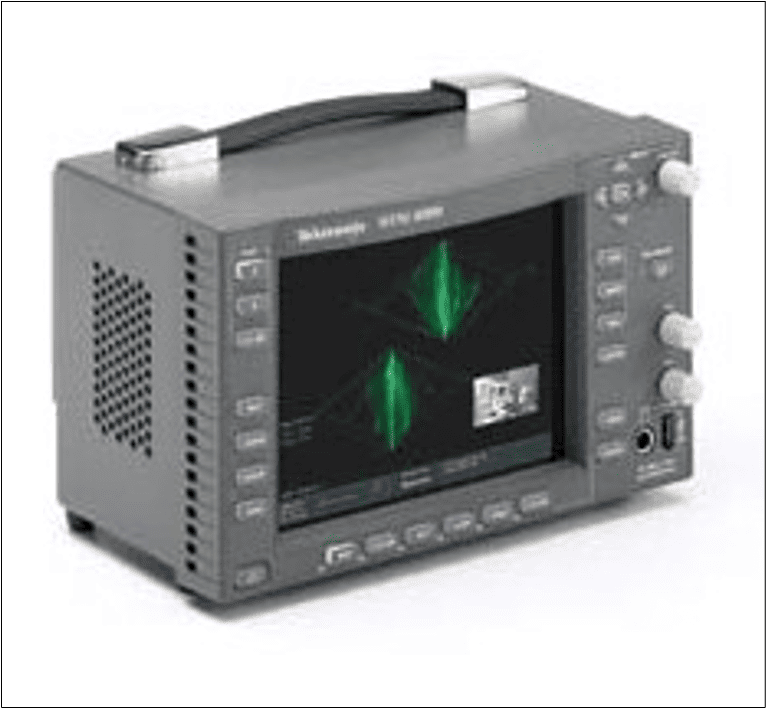

Мультистандартні, портативні мультиформатні монітори сигналів WFM4000, WFM5000

WFM5000 є портативним монітором сигналів для моніторингу послідовного цифрового відео у форматах HD і SD і автоматичного розпізнавання формату HD/SD. WFM4000 є портативним монітором сигналів для моніторингу послідовного цифрового відео у форматі SD. Обидва пристрої виконують моніторинг цифрового звуку для 16 вбудованих каналів і 2 каналів AES/EBU.

Застосування

Налаштування рівнів камери, включаючи компенсацію нерівномірності по полю
Контроль якості та виявлення помилок у вихідному відео- та аудіоконтенті (апаратні кімнати та пересувні студії)
Перевірка базового контенту у польових умовах
Обробка контенту (включаючи редагування, налаштування кольору, перетворення форматів та додавання рекламних вставок та/або ідентифікаторів станції)
Контроль якості та виявлення помилок у вхідному або вихідному відео- та аудіоконтенті
Контроль якості стрічок чи файлів

Можливості та переваги

Вбудований монітор сигналів невеликої глибини (WFM5000/WFM4000) для умов з обмеженим простором
Дисплей високої роздільної здатності з підсвічуванням забезпечує яскраве, розбірливе зображення – навіть на сонці
Простота навчання завдяки інтуїтивно зрозумілому інтерфейсу користувача та довідковій системі
Ексклюзивні дисплеї відображення кольорової гами компанії Tektronix (Ромбовидний, Розділений Ромбовидний, Клиноподібний) допомагають забезпечити сумісність контенту
Мініатюрні зображення (типу «картинка в картинці») у всіх режимах для швидкої ідентифікації вихідного контенту
Відображення звуку у вигляді діаграми рівнів та фігур Ліссажу дозволяє контролювати сумісність цифрових аудіосигналів без додаткового обладнання
Роз'єм для навушників на передній панелі спрощує ідентифікацію та моніторинг звукових каналів
Пасивний прохід для вхідних сигналів HD-SDI (тільки у WFM5000 та WVR5000) та SD-SDI дозволяє контролювати справжні сигнали та гарантувати цілісність сигналу навіть при відключеному живленні приладу
32 попередні налаштування дозволяють швидко перемикатися між конфігураціями, що часто використовуються
Роз'єм USB на передній панелі полегшує передачу налаштувань приладу

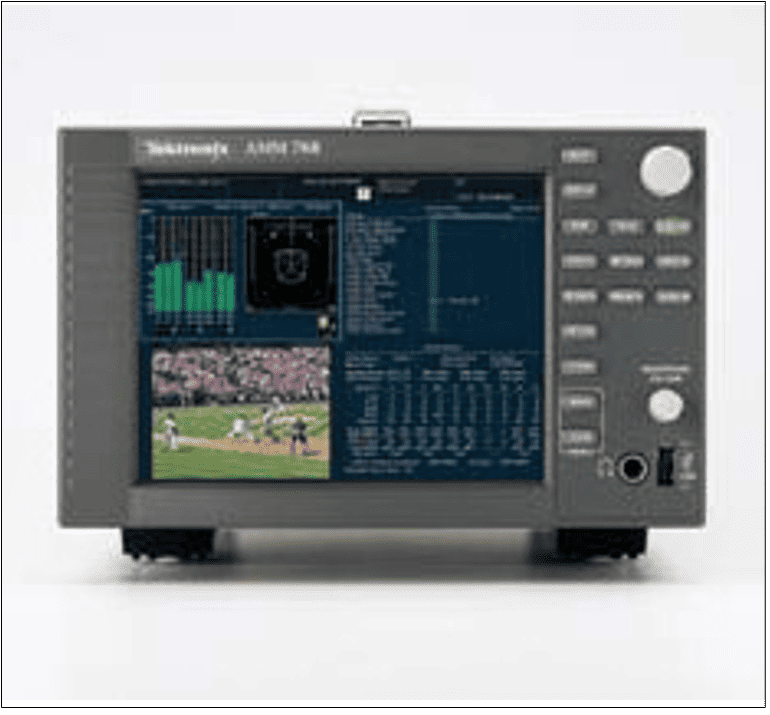

Аудіомонітор AMM768

AMM768 є багатоканальним аудіомонітором, який підтримує на одній масштабованій платформі моніторинг звуку в аналоговому, цифровому та Dolby форматах і дозволяє переглядати зображення для полегшення координації зображення та звуку.

Застосування

Аудіомоніторинг у процесі мовлення та монтажу ТБ програм
Налаштування звуку в процесі звукозапису
Контроль якості за умов роботи з кількома аудіоформатами
Перевірка координації зображення та звуку у відеосигналах SDI
Моніторинг ефірного матеріалу у реальному часі

Можливості та переваги

Модульна конструкція забезпечує моніторинг аналогових та цифрових сигналів на єдиній платформі, включаючи AES/EBU, Dolby Digital та Dolby-E
4-віконний XGA дисплей FlexVu полегшує роботу з приладом
Різні режими аудіомоніторингу, включаючи лінійчасті діаграми з обраним масштабом, фігури Лісаж і багатоканальний об'ємний звук
Багатовимірне відображення об'ємного звуку, включаючи відображення зважених рівнів гучності, загальної гучності фантомних джерел звуку та переважного джерела звуку, дозволяє ефективно налаштовувати аудіоконтент з об'ємним звучанням.
Детальне відображення стану та звіт про аварії з можливістю збереження до 10000 подій
Додаткова функція виводу зображення SDI дозволяє перевіряти відповідність звуку та зображення
Роз'єм навушників на передній панелі прискорює перевірку звуку
USB порт полегшує завантаження та вивантаження налаштувань приладу

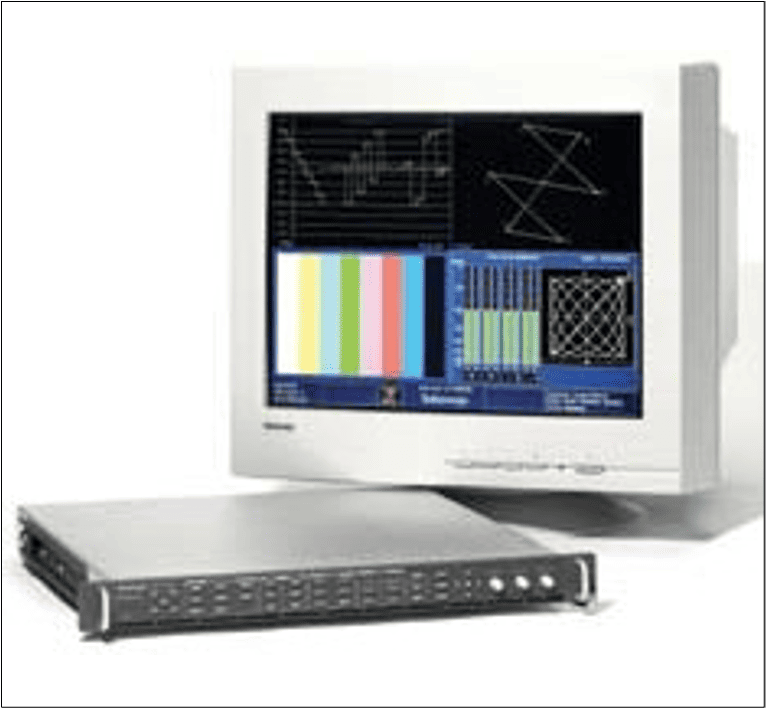

Розтерайзери сигналів WVR6020, WVR7020 та WVR7120

Розтерайзери WVR6020 / WVR7020 / WVR7120 допомагають виробникам відеоконтенту контролювати якість контенту та виконувати прецизійне налаштування. У системах доставки відеосигналу вони допомагають персоналу перевіряти якість контенту та надійність системи, а також надають можливість інженерам тестувати, встановлювати та обслуговувати відеосистеми. Крім того, ці растерайзер ідеально підходять для роботи в багатоформатному середовищі і забезпечують гнучкість і продуктивність, необхідну для вимогливих відеододатків. Ці прилади пропонують можливість моніторингу SDI та аналогових композитних відеосигналів, а також аудіосигналів і все це у вигляді одного зручного приладу висотою всього 1 одиницю.

WVR7120 і WVR7020 мають найбільш потужні функції двоканального (Dual Link) моніторингу, сумісні з SMPTE 372M. Ці прилади пропонують можливість відображення альфа-каналу та автоматичного розпізнавання формату за допомогою ідентифікатора відеосигналу (VPID) 352M. WVR7120 пропонує розширені засоби моніторингу та вимірювання, такі як CaptureVu™, та може вимірювати затримку звуку щодо зображення при одночасному моніторингу вхідного сигналу.

Застосування

Моніторинг та перевірка відповідності у розподільчих та мовних мережах
Контроль якості під час виробництва відеоконтенту та монтажу ТБ програм
Кваліфікаційні випробування обладнання та діагностика в ході встановлення та технічного обслуговування відеообладнання та систем
У поєднанні з TG700 дозволяє підганяти

Можливості та переваги

Чисельне та графічне подання затримки звуку щодо зображення
Одночасна підтримка двох входів A/B розширює можливості моніторингу
Функція CaptureVu™ дозволяє зберігати та порівнювати різні зображення відновленого сигналу (входить до стандартної конфігурації WVR7120)
Прецизійні вимірювання глазкової діаграми, джиттера та параметрів фізичного рівня допомагають швидко вирішувати складні проблеми якості та надійності.
Пасивний прохід вхідних сигналів забезпечує прозорий моніторинг у будь-якій точці сигнального тракту
Винятковий моніторинг звуку в аналоговому, цифровому та Dolby форматах скорочує час та трудомісткість перевірки багатоканального звуку.
Набір установок приладу, що запам'ятовуються, дозволяє швидко викликати конфігурації, що найчастіше використовуються.
Цифрові курсори забезпечують можливість точного вимірювання часу та моніторингу амплітуди.
Функція декодування та відображення субтитрів допомагає операторам швидко перевіряти та коригувати помилки CC
Стандартні та визначені користувачем координати зони впевненої видимості полегшують редагування та скорочують потребу у перетворенні формату
Відображення метаданих VANC Dolby
Моніторинг гучності звуку відповідно до стандарту ITU BS.1770
Декодування сигналів прихованого субтитрування EIA708
Декодування телетексту
Декодування опису активного формату (AFD), відеоіндексів та ознаки широкоекранного зображення (WSS)

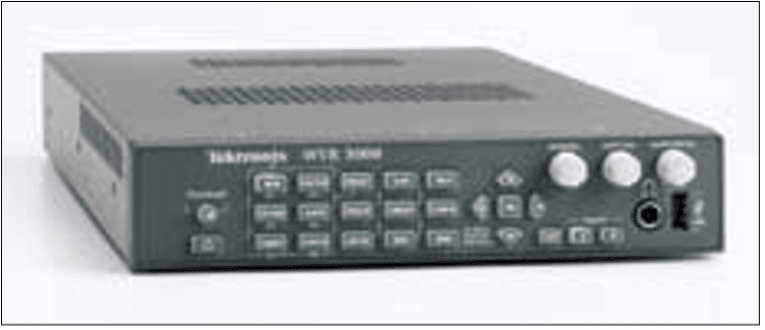

Розтерайзер сигналів WVR4000, WVR5000

WVR5000 є компактним розтерайзером сигналу, призначений для моніторингу послідовного цифрового відео у форматах HD і SD і автоматичного розпізнавання формату HD/SD. WVR4000 є компактним розтерайзером сигналу, призначений для моніторингу послідовного цифрового відео у форматі SD. Обидва пристрої виконують моніторинг цифрового звуку для 16 вбудованих каналів і 2 каналів AES/EBU.

Застосування

Налаштування рівня камери, включаючи компенсацію нерівномірності по полю
Контроль якості та виявлення помилок у вихідному відео- та аудіоконтенті (апаратні кімнати та пересувні студії)
Перевірка базового контенту у польових умовах
Обробка контенту (включаючи редагування, налаштування кольору, перетворення форматів та додавання рекламних вставок та/або ідентифікаторів станції)
Контроль якості та виявлення помилок у вхідному або вихідному відео- та аудіоконтенті
Контроль якості стрічок чи файлів

Можливості та переваги

Розтерайзер половинного розміру (WVR5000/WVR4000) зручний у ситуаціях з обмеженим простором
Простота навчання завдяки інтуїтивно зрозумілому інтерфейсу користувача та довідковій системі
Ексклюзивні дисплеї відображення кольорової гами компанії Tektronix (Ромбовидний, Розділений Ромбовидний, Клиноподібний) допомагають забезпечити сумісність контенту
Мініатюрні зображення (типу «картинка в картинці») у всіх режимах для швидкої ідентифікації вихідного контенту
Відображення звуку у вигляді діаграми рівнів та фігур Ліссажу дозволяють контролювати сумісність цифрових аудіосигналів без додаткового обладнання
Роз'єм для навушників на передній панелі спрощує ідентифікацію та моніторинг звукових каналів
Пасивний прохід для вхідних сигналів HD-SDI (тільки у WFM5000 та WVR5000) та SD-SDI дозволяє контролювати справжні сигнали та гарантувати цілісність сигналу навіть при відключеному живленні приладу
32 попередні налаштування дозволяють швидко перемикатися між конфігураціями, що часто використовуються
Роз'єм USB на передній панелі полегшує передачу налаштувань приладу

ПРОДОВЖЕННЯ СЛІДУЄ…
