ГЕНЕРАТОРИ ФУНКЦІОНАЛЬНІ ТА СИГНАЛІВ ДОВІЛЬНОЇ ФОРМИ (ЧАСТИНА 1)

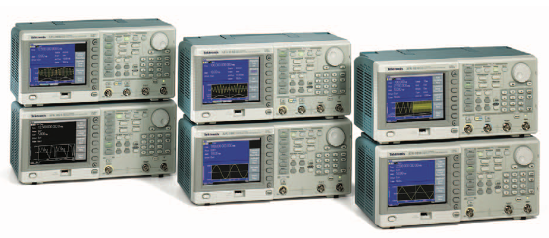

• AFG3011 • AFG3021B • AFG3022B • AFG3101 • AFG3102 • AFG3251 • AFG3252

Опис приладу

Завдяки неперевершеній продуктивності, універсальності, інтуїтивно зрозумілому управлінню та доступній ціні генератори функціональні та сигналів довільної форми серії AFG3000 є одними з найкорисніших приладів у галузі.

Висока продуктивність та універсальність

Користувачі можуть вибирати 12 різних стандартних форм сигналів. Надається можливість генерувати сигнали довільної форми довжиною до 128 K з високими швидкостями вибірки. Тривалості переднього та заднього фронтів імпульсного сигналу можна задавати незалежно. Надається можливість підключити та додати до вихідного сигналу зовнішні сигнали. Двоканальні моделі можуть використовуватись для генерації двох однакових або двох різних сигналів. Усі прилади мають високостабільний опорний генератор із відхиленням ±1 х 10-6 на рік.

В інтуїтивно зрозумілому інтерфейсі користувача відображається більше інформації

На великому екрані одночасно відображаються всі основні параметри сигналу та його графічне уявлення. Це забезпечує повну впевненість у правильній установці сигналу та дозволяє сконцентруватися на виконанні поставленого завдання. Клавіші швидкого доступу забезпечують безпосередній доступ до часто використовуваних функцій та параметрів. Інші функції та параметри зручно вибирати через чітко структуровані меню. Завдяки цьому скорочується час, необхідний для освоєння роботи на приладі. Інтерфейс приладу аналогічний інтерфейсу найпопулярніших у світі осцилографів TDS3000.

Програмне забезпечення ArbExpress® для зручного створення сигналів

За допомогою цього програмного забезпечення можна без проблем імпортувати сигнали з будь-якого осцилографа Tektronix або визначати їх за допомогою стандартних функцій, редактора рівнянь та математичного запису сигналу.

Можливості та переваги

Сигнали синусоїдальної форми: 10 МГц, 25 МГц, 100 МГц або 240 МГц
Сигнали довільної форми: 14 біт, 250 Мвиб./с, 1 Гвиб./с або 2 Гвиб./с
Амплітуда 20 Впік-пік на навантаженні 50 Ω
Дисплей розміром 5,6 дюйма (142 мм) дозволяє впевнено визначати значення та форму сигналу
Багатомовний та інтуїтивно зрозумілий інтерфейс економить час налаштування
Імпульсні сигнали з різними тривалостями фронтів
Види модуляції: АМ, ЧС, ФМ, ЧМн, ШІМ
Свіпування та пакетна передача сигналів
Двоканальні моделі дозволяють заощадити кошти та раціонально використовувати робочий простір
Роз'єм USB на передній панелі для збереження сигналів на пристрої.
Підключення через інтерфейси USB, GPIB та LAN
Драйвери LabVIEW та LabWindows/IVI-C

Області застосування

Електронне тестування та проектування
Імітація датчиків
Функціональне тестування
Навчання та тренінг

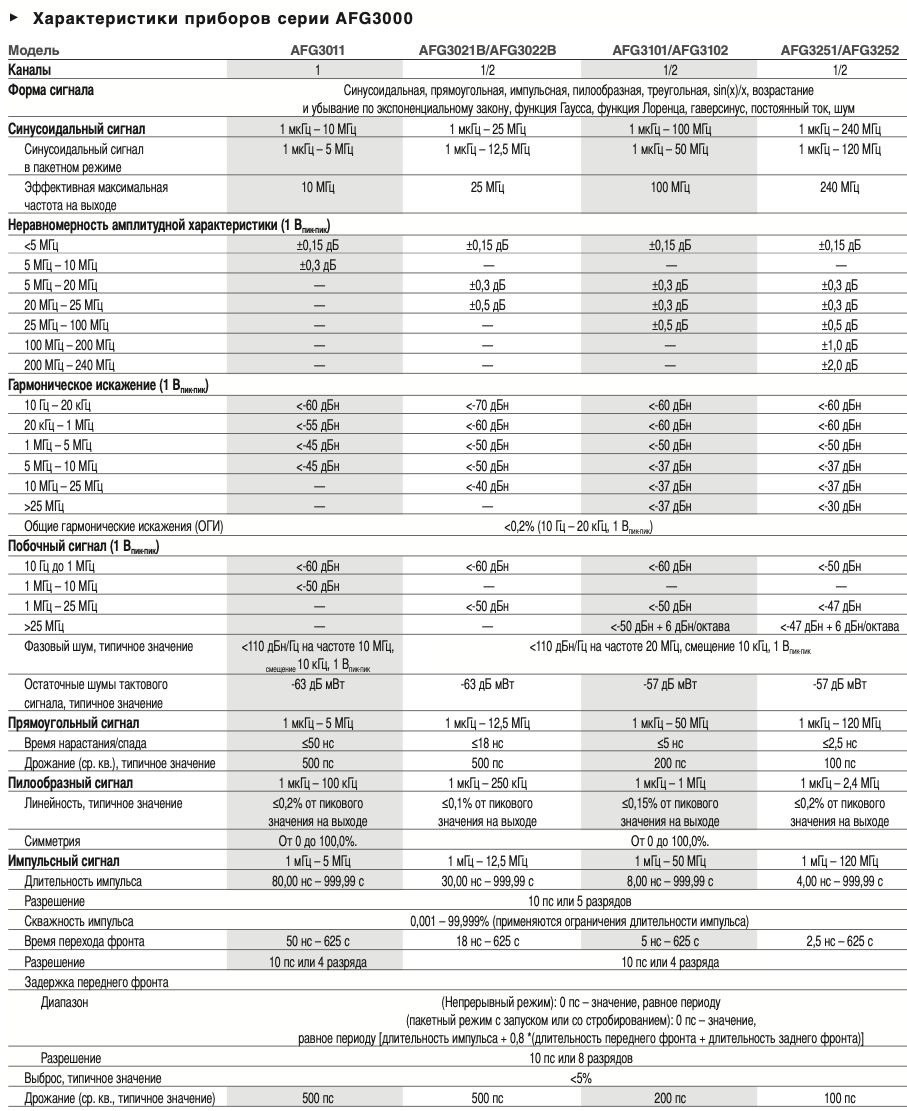

Характеристики

Mодуляція

Амплітудна, частотна, фазова

Форми несучої – все за винятком Pulse (Імпульсна), Noise (Шум) та DC (Постійний струм).

Джерело – внутрішній/зовнішній.

Форма внутрішнього, що модулює сигналу – синусоїдальна, прямокутна,

пилкоподібна, шум, довільна (А: максимальна тривалість сигналу 4096; ЧС:ФМ максимальна тривалість сигналу 2048).

Частота внутрішньої модуляції – від 2 мГц до 50,00 кГц.

Глибина амплітудної модуляції від 0,0 до +120,0%.

Мінімальне пікове значення девіації частоти -несучої - постійний струм.

Максимальне пікове значення девіації частоти -несучої див. таблицю нижче.

Модуляція із частотною маніпуляцією

Форми несучої – все за винятком Pulse (Імпульсна), Noise (Шум) та DC (Постійний струм).

Джерело – внутрішній/зовнішній.

Частота внутрішньої модуляції – від 2 до 1 000 МГц.

Число маніпуляцій - 2.

Широтно-импульсная модуляция

Форми несучої – Pulse (мпульсна).

Джерело – внутрішній/зовнішній.

Форма сигналу внутрішньої модуляції – синусоїдальна, прямокутна, пилкоподібна, шум, довільна (максимальна тривалість сигналу 2048).

Частота внутрішньої модуляції – від 2 до 50,00 кГц.

Відхилення – від 0 до 50,0% значення періоду імпульсу.

Свіпування

Форми сигналів – все за винятком Pulse (Імпульсна), Noise (Шум) та DC (Постійний струм).

Тип – за лінійним чи логарифмічним законом.

Час розгортки – від 1 мс до 300 с.

Час утримання/повернення – від 0 мс до 300 с.

Максимальний час розгорнення – 300 с.

Роздільна здатність – 1 мс або 4 розряди.

Загальна похибка розгортки, типове значення – 0,4%.

Мінімальна початкова/кінцева частота – все, за винятком ARB (Довільна): 1 мкГц, ARB (Довільна): 1 мГц.

Максимальна початкова/кінцева частота – див. таблицю нижче.

Пакетна передача

Форми сигналів – все за винятком Pulse (Імпульсна), Noise (Шум) та DC (Постійний струм).

Тип – із запуском, стробований (від 1 до 1000000 циклів або без обмеження).

Частота внутрішньої синхронізації від 1 мс до 500,0 с.

Джерела стробування та синхронізації – внутрішній, зовнішній, інтерфейс дистанційного керування.

ПРОДОВЖЕННЯ СЛІДУЄ…
