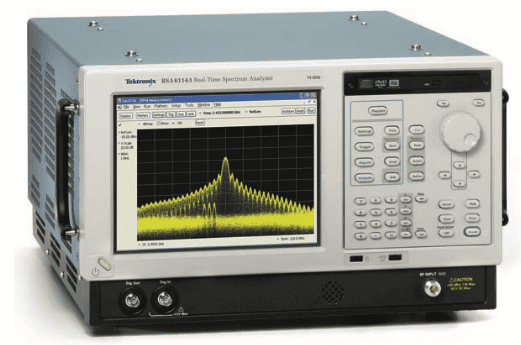

АНАЛІЗАТОРИ СПЕКТРА РЕАЛЬНОГО ЧАСУ СЕРІЇ RSA6100A З ЧАСТОТНИМ ДІАПАЗОНОМ 6,2 ММ І 14 ММ ЧАСТИНА 1

Повна оцінка технічних параметрів нестаціонарних радіочастотних сигналів

Прилади серії RSA6100A дозволять Вам легко виявити проблеми, які можуть виникнути в процесі розробки пристроїв, в той час як інші аналізатори спектра не зафіксують ці проблеми. Унікальна технологія відображення спектра сигналів DPX дозволяє отримати інтуїтивне, реальне зображення нестаціонарних сигналів, що змінюються в часі, в частотній області з градацією кольорів сигналів. Ця технологія надає Вам можливість безпосередньо переконатися у стабільності роботи Вашої розробки або негайно відобразити проблему, коли вона виникає. Таке відображення перехідних процесів сигналів, що швидко змінюються у часі, неможливе при використанні інших аналізаторів спектра. Аналізатори спектру реального часу (RTSA) серії RSA6100A можуть бути налаштовані на синхронізацію за подією, захоплення безперервної в часі запису РЧ сигналів, що змінюються, і аналіз з тимчасовою кореляцією у всіх областях. Ви отримуєте функціональність широкосмугового векторного аналізатора сигналів, аналізатора спектру та аналізатора спектра реального часу з унікальною можливістю запуску, захоплення та аналізу, і все це в одному приладі.

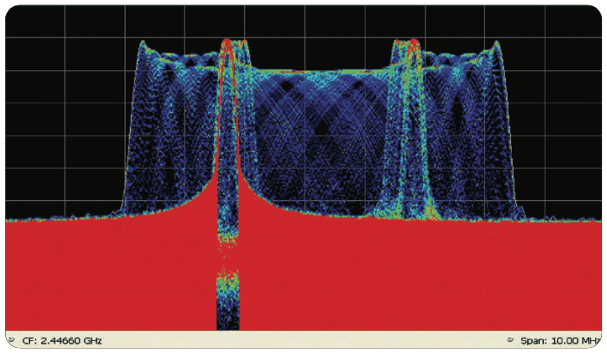

Унікальна технологія відображення спектру сигналів DPX® дозволяє швидко відобразити поведінку сигналів, що змінюються у часі, що допомагає Вам виявити нестабільність роботи системи, глітчі (короткочасні імпульси) та інтерференцію. На цьому малюнку детально показаний процес переходу сигналу, що рідко відбувається, з однієї частоти на іншу. Частота появи сигналів відображається за допомогою колірної градації, яка показує процес переходу сигналу, що рідко відбувається, з однієї частоти на іншу - синім кольором, а шумовий фон - червоним кольором.

Особливості та переваги

Виявлення

• Технологія обробки спектра сигналів DPX дозволяє отримати інтуїтивне, реальне відображення РЧ сигналів, що змінюються в часі з колірною градацією, що базується на частоті появи сигналів
• Революційна технологія DPX® Displays Transients дозволяє виконувати понад 48000 вимірів спектра за секунду

Синхронізація

• Ексклюзивна система синхронізації за годину частотної маски (FMT) від компанії Tektronix для смуги захоплення 40 МГц і 110 МГц дозволяє здійснювати швидке захоплення подій, що цікавлять, у змінних РЧ сигналах за допомогою запуску на будь-які зміни в частотній області

Захоплення

• Усі сигнали у смузі огляду до 110 МГц захоплюються на згадку
• Час захоплення тривалістю до 1,7 с при смузі захоплення 110 МГц дозволяє здійснювати повний аналіз зміни сигналів у часі без багаторазових захоплень сигналів
• Випускаються моделі з частотним діапазоном 6,2 ГГц та 14 ГГц
• Попередня селекція та придушення дзеркального каналу забезпечують широкий динамічний діапазон у будь-якій смузі захоплення
• Інтерфейси радіочастотних пробників TekConnect

Аналіз

• Можливість розширеного аналізу сигналів у кількох областях одночасно дозволяє виявляти проблеми, пов'язані з часом, частотою, фазою та амплітудою для швидшого розуміння причин їх виникнення та впливу їх на роботу системи для подальшого їх усунення.
• Вимірювання потужності та статистичні дослідження сигналів допомагають визначити характеристики компонентів та систем: ACLR, ACLR з декількома несучими, залежність потужності від часу, CCDF
• Розширений набір вимірювань (Опція 20) для аналізу імпульсних сигналів, включаючи вимірювання часу наростання, тривалості імпульсу та фази між імпульсами, дозволяє уважно проаналізувати та зрозуміти поведінку послідовності імпульсів
• Аналіз основних видів цифрової модуляції (Опція 21) забезпечує функціональність векторного аналізатора сигналів
• ПЗ Tektronix OpenChoice® спрощує передачу даних у зовнішні засоби аналізу, наприклад, Excel або Matlab

Застосування

• Виявлення перешкод та невідомих сигналів при моніторингу РЧ спектру, радіочастотному контролі та нагляді з використання РЧ спектру
• Визначення характеристик радіолокаційних та імпульсних радіочастотних сигналів
• Виявлення та усунення несправностей при розробці радіочастотних компонентів, модулів та систем
• Аналіз тимчасових змін характеристик систем когнітивного радіо та програмнокерованих радіочастотних пристроїв SDR
• Захоплення параметрів векторних сигналів систем 3го та 4го покоління з кількома несучими для подальшого аналізу

Виявлення

Запатентована технологія обробки спектру DPX® дозволяє аналізаторам спектра виконувати аналіз перехідних сигналів у реальному режимі часу. Виконання понад 48 000 частотних перетворень на секунду дозволяє відображати в частотній області перехідні процеси тривалістю від 24 мкс. Це 1000-кратне покращення щодо можливостей аналізаторів спектру з перебудовою за частотою. Події можуть позначатися різним кольором залежно від частоти появи на растровому дисплеї, що дає не мають аналогів можливості розуміння та аналізу поведінки нестаціонарних сигналів.

Система синхронізації

Запатентована система синхронізації частотної маски (FMT), Опція 02, дозволяє легко захоплювати імпульсні, нестаціонарні сигнали в смузі захоплення до 110 МГц. Система синхронізації за частотною маскою FMT призначена для відстеження всіх змін у смузі частот, що займається, в межах ширини смуги захоплення. Система синхронізації за потужністю, що працює в часовій області та в будь-якій смузі захоплення, дозволяє користувачеві встановлювати необхідні рівні потужності для захоплення сигналів, які перетинають встановлені рівні потужності протягом певного часу.

Зміна роздільної здатності смуги пропускання при використанні системи синхронізації за потужністю дозволяє обмежити смугу пропускання та зменшити шуми. Існують дві зовнішні системи запуску для синхронізації роботи з іншими контрольно-вимірювальними приладами при тестуванні роботи систем.

Захоплення

Одне захоплення дозволяє виконати безліч вимірів без повторного захоплення. Усі сигнали у смузі захоплення записуються в глибоку пам'ять приладів серії RSA6100A. Довжина запису змінюється в залежності від вибраної смуги захвату – до 1,7 секунди при 110 МГц, 102 секунди при 1 MГц або 2,1 години при смузі захвату 10 кГц із установкою Опції 02 (Синхронізація за частотною маскою/Глибока пам'ять). Захоплення в режимі реального часу сигналів малого рівня з одночасною наявністю сигналів високого рівня можливе за рахунок широкого динамічного діапазону вільного від перешкод SFDR (73 дБ) при всіх смугах захоплення, аж до 110 МГц (Опція 110).

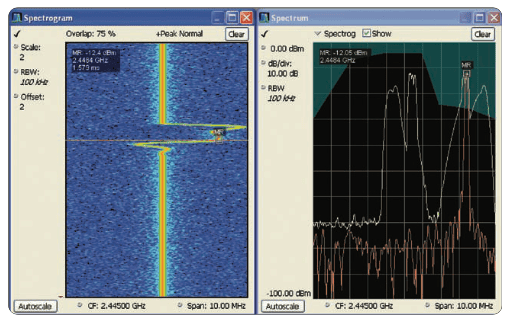

Синхронізація та захоплення. Система запуску по частотній масці відстежує зміни частотної області і захоплює будь-які відхилення на згадку. Дисплей спектрограми (ліва панель) показує зміну частоти та амплітуди у часі. При виборі точки в часі на спектрограмі, де зміна частотної області призводить до запуску FMT, вид частотної області (права панель) автоматично оновлюється для відображення детального виду спектра в точний момент часу.

Аналіз

Прилади серії RSA6100A представляють можливості аналізу, що підвищують продуктивність роботи технічних фахівців, які розробляють компоненти або системи РЧ, здійснюють інтеграцію та перевірку технічних характеристик, або технічних фахівців з експлуатації, що здійснюють обслуговування мереж зв'язку, радіочастотний контроль або нагляд за використанням спектру РЧ. Спектрограми відображають зміни частоти та амплітуди у часі. Вимірювання з кореляцією за часом можуть бути здійснені в частотній, фазовій, амплітудній та модуляційній областях. Це ідеально підходить для аналізу сигналів, який включає аналіз сигналів з стрибкоподібною перебудовою по частоті, аналіз характеристик імпульсних сигналів, аналіз перемикання модуляції, аналіз часу встановлення сигналу, аналіз зміни діапазону і аналіз нестаціонарних сигналів.

Наявність операційної системи Windows XP полегшує процес аналізу в багатьох областях одночасно за рахунок практично необмеженої кількості вікон аналізу з кореляцією за часом, що дозволяє глянути на поведінку сигналу детальніше.

Інтерфейс користувача дозволяє використовувати прилад відповідно до уподобань кожного користувача (клавіатура, лицьова панель, сенсорний екран та миша), що полегшує процес вивчення роботи з приладами серії RSA6100A як для новачків, так і досвідчених користувачів.

Опції для вирішення спеціальних завдань

Прилади серії RSA6100A можна оснастити різними опціями для вирішення спеціальних завдань, таких як вимірювання параметрів радіолокаційних сигналів, розробка засобів зв'язку, дослідження в галузі систем когнітивного радіо та програмно-керованих радіочастотних пристроїв, керування радіочастотним ресурсом.

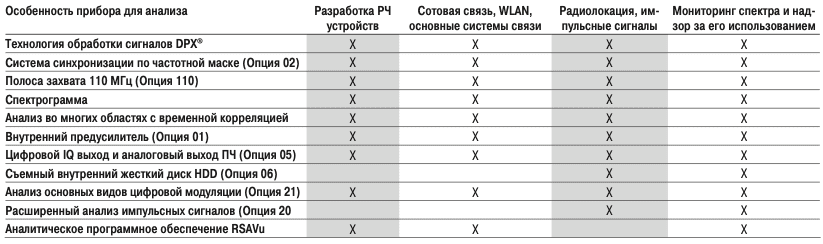

Приклади додатків, де використання основних стандартних можливостей та опцій приладів серії RSA6100A є найефективнішим

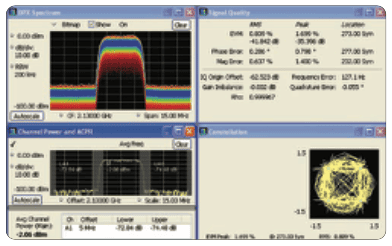

Аналіз у багатьох областях з кореляцією у часі надає новий рівень розуміння проблем, що виникають при розробці пристроїв або перевірки працездатності системи, при цьому аналіз даних проблем за допомогою звичайних засобів аналізу неможливий. На цьому малюнку показано, як вимірювання ACLR та аналіз якості векторної модуляції (Vector Modulation Quality) (Опція 21) виконуються за допомогою одного захоплення сигналу, спільно з безперервним контролем спектра за допомогою дисплея відображення спектра DPX.

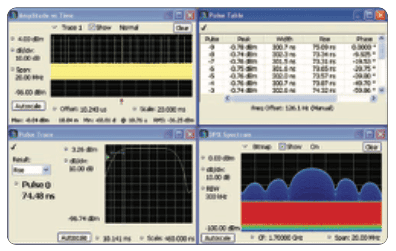

Вимірювання параметрів імпульсів, можливі з використанням пакета розширеного аналізу сигналів (Опція 20). Послідовність імпульсів (вгорі зліва) показана з вимірюванням пікової потужності, тривалості імпульсу, часу наростання та фази від імпульсу до імпульсу (вгорі праворуч). Детальний вигляд часу наростання імпульсу показаний внизу ліворуч, а дисплей DPX, який здійснює контроль спектра, – праворуч.

Характеристики

Система синхронізації

Режим збору даних – одиночний чи безперервний, вільний чи із запуском.

Джерело події синхронізації – Синхронізація 1 (на передній панелі), Синхронізація 2/шлюз (на задній панелі), лінія.

Типи синхронізації – за рівнем або частотною маскою.

Налаштування синхронізації – положення точки запуску встановлюється від 0 до 100% від загальної тривалості довжини захоплення.

Комбінаційна логіка синхронізації – Синхронізація 1 & Синхронізація 2/шлюз можна визначити як подію запуску.

Затримка синхронізації - Діапазон: від 20 нс до 60 с Роздільна здатність: 20 нс

Похибка: ±20 нс.

Система синхронізації за рівнем потужності

Діапазон рівня – від 0 дБ до 100 дБ від опорного рівня

Точність – (для рівнів запуску >30 дБ над рівнем шуму, від 10 до 90% рівня сигналу)

±0,5 дБ (рівень > 50 дБ від опорного рівня)

±1,5 дБ (від <50 дБ до 70 дБ від опорного рівня)

Діапазон смуги пропускання синхронізації – (при максимальній смузі захвату) від 4 кГц до 20 МГц + неконтрольований (стандартно)

від 11 кГц до 60 МГц + неконтрольований (Опція 110)

Похибка встановлення точки спрацьовування запуску

Смуга захвату 40 МГц, смуга пропускання 20 МГц: похибка = ±10 нс

Смуга захвату 110 МГц, смуга пропускання 60 МГц (Опція 110): похибка = ±3,3 нс. Мінімальний час між запусками (режим "FastFrame" увімкнено)

Смуга захоплення 10 МГц: ≤ 25 мкс Смуга захоплення 40 МГц: ≤ 10 мкс

Смуга захоплення 110 МГц (Опція 110): ≤ 5 мкс

Система синхронізації за частотною маскою (Опція 02)

Форма маски – визначається користувачем

Горизонтальна роздільна здатність точок маски – <0,2% смуги огляду

Діапазон рівня – від 0 дБ до 80 дБ від опорного рівня

Точність рівня^*1 –

від 0 до 50 дБ від опорного рівня: ±(частотна характеристика ПЛ + 1,0 дБ)

від 50 дБ до 70 дБ від опорного рівня: ±(частотна характеристика ПЛ + 2,5 дБ)

Діапазон лінії огляду – від 100 Гц до 40 МГц (Опція 02); від 100 Гц до 110 МГц (Опція 02 + Опція 110)

Мінімальна тривалість події для 100% спрацьовування системи запуску – (при максимальній смузі захвату)

30,7 мкс (10,3 мкс, Опція 02 + Опція 110) Події, які мають тривалість меншу від зазначеної, можуть призвести до зниження точності результатів, одержуваних за допомогою системи запуску по частотній масці.

Похибка положення точки запуску - Смуга огляду = 40 МГц: ±12,8 мкс; смуга огляду = 110 МГц: ±5,12 мкс (Опція 02 + Опція 110)

^*1 для масок >30 дБ над уровнем шума

Зовнішня система запуску 1

Діапазон рівня – від 2,5 до +2,5 В

Роздільна здатність установки рівня – 0,01 В

Похибка встановлення точки спрацювання запуску (вхідний повний опір

50 Ом) – смуга захвату 40 МГц, смуга огляду 40 МГц: похибка = ±20 нс; смуга захоплення 110 МГц; смуга огляду 110 МГц (Опція 110): похибка = ±12 нс

Вхідний повний опір - Вибирається опір 50 Ом/5 кОм (номінал).

Зовнішня система запуску 2

Порогова напруга – фіксована, TTL

Вхідний повний опір -10 кОм (номінал)

Вибір рівня запуску – високий, низький

Вихід системи запуску

Напруга (вихідний струм <1 мА) – висока: >2,0; низька: <0,4 В (LVTTL)

Захоплення

Смуга захоплення у режимі реального часу – 40 МГц (110 МГц, Опція 110)

Аналого-цифровий перетворювач (АЦП) - 100 Mвиб./с, 14 біт (додатково 300 Mвиб./с, 12 біт, Опція 110)

Об'єм пам'яті для збору даних – 256 МБ (1 ГБ, Опція 02).

Мінімальна довжина захоплення – 2 вибірки

Дозвіл установки довжини захоплення – 1 вибірка

Режим захоплення “Fast Frame” – одне захоплення дозволяє зберегти >64000 пікселів (для імпульсних вимірювань та аналізу спектрограм)

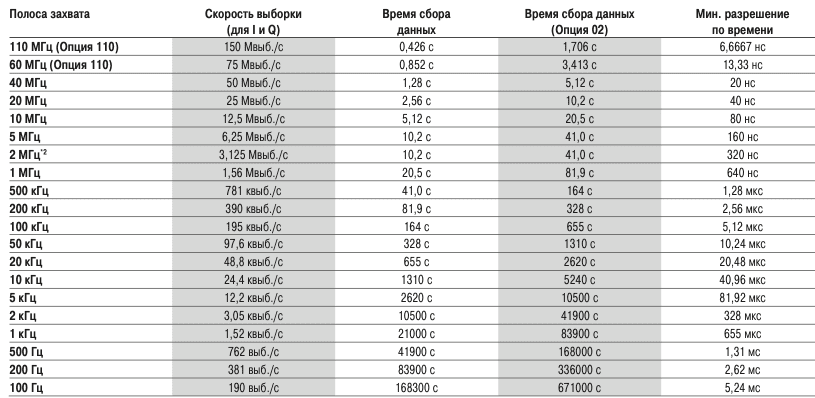

Глибина пам'яті (час) та мінімальна роздільна здатність у часовій області

ПРОДОВЖЕННЯ СЛІДУЄ…
