Продовжуємо розглядати технологію реального часу (ЧАСТИНА 2)

Посилання на сторінку сайту Магазину Gtest(R) з пропонованими Аналізаторами спектру, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

РЧ характеристики

Частота

Діапазон частот: від 0 до 8 ГГц. Початкова точність установки центральної частоти: в межах 10–7 після прогріву протягом 10 хв. Роздільна здатність установки центральної частоти: 0,1 Гц.

Точність зчитування маркера частоти:

< 40 МГц ± (RE x MF + 0,001 x діапазон + 0,2) Гц.

>=  40 МГц ± (RE x MF + 0,001 x діапазон + 2) Гц. Примітка. RE: похибка опорної частоти; MF: частота маркеру (Гц).

Точність діапазону: ±0,3% (авторежим). Опорна (еталонна) частота Зміна протягом дня: 1x10–9 (після 30 днів роботи).

Зміна протягом року: 1x10–7 (після 30 днів роботи).

Температурний дрейф: 1x10–7 (від 10 до 40 ° C). Загальна частотна похибка: 2x10–7 (протягом одного року після калібрування).

Еталонний рівень вихідного сигналу: > 0 дБм. Вхідна частота зовнішнього стандарту: 10 МГц.

Діапазон вхідних частот зовнішнього зразка: від –10 дБм до + 6 дБм, рівень паразитних перешкод може бути < –80 дБ нижче несучої межах зміщення 100 кГц.

Смуга дозволу (режим аналізу спектра)

Діапазон смуги роздільної здатності: від 1 Гц до 10 МГц (автоматично або вибирається користувачем (довільно)).

Форма смуги роздільної здатності: від 1 Гц до 10 МГц. Зразковий гауссіан, коефіцієнт форми: зазвичай <5:1 (60:3 дБ). Також можна вибрати інші форми: прямокутну, Найквіста та корінь із Найквіста.

Точність смуги роздільної здатності: не більше 6% (щодо смуги –3 дБ). ±0,1% (щодо смуги шуму).

Мінімальні установки роздільної здатності смуги дозволу (RBW) аналізу спектра щодо смуги огляду

Розширений дозвіл увімкнено

Діапазон (RB): > 2ГГЦ (100 кГц), >1 ГГц до 2 ГГц (50 кГц), >500 МГц до 1 ГГц (20 кГц), >20 МГц до 500 МГц (10 кГц), >500 кГц до 20 МГц (1 кГц) >200 кГц до 500 кГц (500 Гц) >100 кГц до 200 кГц (200 Гц) >50 кГц до 100 кГц (100 Гц)

Роздільна здатність за частотою (режим реального часу та режим аналізатора спектру (БПФ))

Діапазон смуги шумів, режим RTSA: від 0,250 545 Гц до 100,218 кГц.

Продуктивність ШПФ, режим спектру. Кількість вибірок на кадр: від 64 до 8192 (65536 вибірок на кадр, розширена роздільна здатність).

Типи вікон: прямокутне, вікно Парзена, вікно Велша, синус-пелюстка, вікно Хеннінга, синус в кубі, синус четвертого ступеня, вікно Хеммінга, вікно Блекмана, вікно Розенфілда, вікно Блекмана-Харріса 3A, Блекмана-Харіса 4A, Блекмана-Харріса 4B, плоске.

Обробка спектру за допомогою технології цифрового люмінофора (Digital Phosphor, DPX)

Швидкість обробки спектра: 48 тис. спектрів/сек незалежно від діапазону.

Кількість кривих: 2.

Типи кривих: растрова з колірною градацією, пік, утримання максимуму, пік, утримання мінімуму, середнє значення.

Мінімальна тривалість сигналу для 100% ймовірності відображення: 31 мкс.

Діапазон: від 100 Гц до 36 МГц.

Точність смуги роздільної здатності: 7%.

Стабільність

Залишкова частотна модуляція: зазвичай < 2 Гц від піку до піку.

Бічні смуги фазових шумів, дБ нижче несучої/Гц при заданій центральній частоті (Center Frequency, CF).

Діапазон смуги роздільної здатності (RBW) щодо діапазону частот (DPX)

Амплітуда (специфікації за винятком помилки неузгодженості)

Діапазон вимірювання: середній рівень шуму, що відображається, до максимально допустимого вхідного сигналу.

Діапазон вхідного атенюатора

Вхід РЧ/основна смуга: від 0 до 55 дБ з кроком 5 дБ.

Вхід IQ (опція 03): від 0 дБ до 35 дБ з кроком 5 дБ.

Максимально допустимий рівень вхідного сигналу

Середній безперервний сигнал (РЧ смуга, RF ATT ³ 10 дБ): – +30 дБм.

Макс. напруга постійного струму: РЧ смуга ±0,2, основна смуга ±5, вхід IQ опц.03 ±5 В.

Максимальний рівень вхідного сигналу: середній безперервний сигнал (RF ATT: Auto) +30 дБм.

Логарифмічний діапазон дисплея: від 10 мкдБ/розподіл до 10 дБ/розподіл.

Поділ на дисплеї: 10 поділів.

Одиниці, що відображаються: дБм, дБмкВ, вольти, вати, герці для вимірювань частоти і градуси для вимірювань фази.

Роздільна здатність зчитування маркера, в одиницях дБ: 0,01 дБ.

Роздільна здатність зчитування маркера, в одиницях вольт: 0,0001 мкВ.

Діапазон встановлення опорного рівня (РЧ): від -50 дБм до +30 дБм з кроком 1 дБ.

Основна смуга: від –30 дБм до +20 дБм із кроком 5 дБ.

Входи IQ (опція 03): -10 дБм до +20 дБм з кроком 5 дБ.

Лінійність рівня в діапазоні дисплея: ±0,2 дБ згідно з технічними характеристиками; ±0,12 дБ зазвичай.

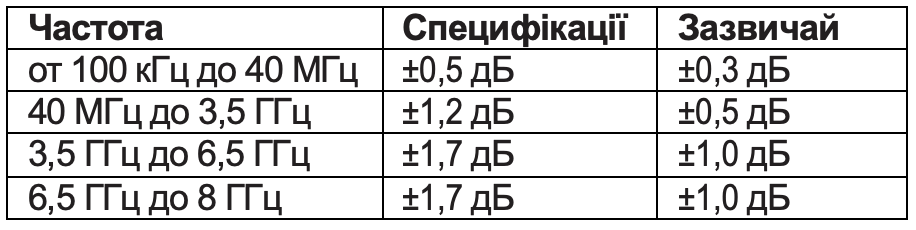

Частотна характеристика (від 20 °C до 30 °C, атенюація >= 10 дБ)

Точність амплітуди (сигнал –20 дБм, атенюація 0 дБ, від 20 °C до 30 °C)

Абсолютна точність амплітуди у точці калібрування. РЧ (100 МГц): ±0,5 дБ. Основна смуга (25 МГц): ±0,3 дБ.

Невизначеність установки вхідного атенюатора: ±0,2 дБ.

Точність опорного рівня (від –10 дБм до –50 дБм за 100 МГц): ±0,2 дБ.

VSWR: (атт. >= 10 дБ, попереднє посилення вимкнено), типове значення, < 1,4:1 (від 300 кГц до 40 МГц), < 1,3:1 (від 40 МГц до 3 ГГц), < 1, 4:1 (від 3 ГГц до 8 ГГц).

Спотворення

Інтермодуляційні спотворення 3-го порядку: (повна потужність сигналу = -7 дБм, опорний рівень +5 дБм, атенюатор налаштований на оптимальну продуктивність).

Частота: інтермодуляційні перекручування 3-го порядку.

2,0 ГГц: <-78 дБ нижче несучої.

Спотворення по 2й гармоніці (сигнал -30 дБм на вхідному перетворювачі)

Частота, типове спотворення по 2й гармоніці: від 10 МГц до 1,4 ГГц - <-65 дБ нижче несучої; 1,4 ГГц до 1,75 ГГц - <-70 дБ нижче несучої.

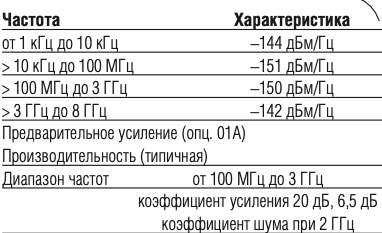

Середній рівень шуму, що відображається (вхід навантажений)

Залишковий відгук (вхід навантажений, опорний рівень = -30 дБм, RBW = 100 кГц).

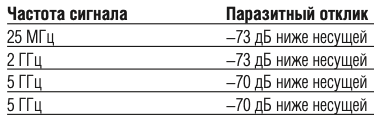

Паразитний відгук із сигналом (Сигнал на центральній частоті, діапазон = 10 МГц, еталонний рівень = 0 дБм, RBW = 50 кГц, рівень сигналу = -5 дБм).

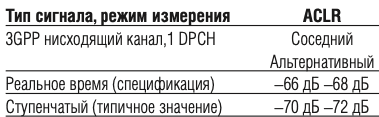

Динамічний діапазон коефіцієнта витоку сусіднього каналу (типове значення CF = 2,1425 ГГц, при амплітуді тестового сигналу, відрегульованої для оптимальної продуктивності).

Частотна характеристика та лінійність фази проміжної частоти (IF) (центральна частота 400 МГц, смуга 36,6 МГц, типове значення). Амплітуда: ±0,3 дБ. Фаза: ±2,5°.

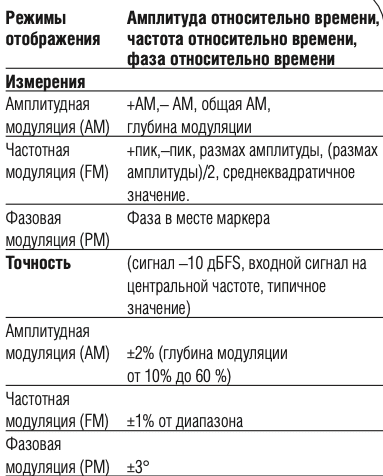

Аналіз аналогової модуляції

Вимірювання імпульсів

Режими відображення: таблиця вимірювання імпульсів, форма імпульсного сигналу.

Вимірювання: ширина імпульсу, пікова потужність імпульсу, відношення вкл/викл, нерівномірність, інтервал повторення імпульсів, коефіцієнт заповнення, міжімпульсна фаза, потужність в каналі, смуга (OBW), еквівалентна смуга (EBW), девіація частоти.

Мінімальна ширина імпульсу для виявлення: 20 вибірок (400 нсек за максимальної частоти вибірок).

Максимальна тривалість імпульсу: 260 тисяч вибірок.

Входи та виходи

Передня панель

Вхідний роз'єм РЧ та групового спектру: N-тип, 50 W. Входи I та Q (опція 03): тип BNC. Роз'єм живлення попереднього підсилювача: Lemo, 6 полюсів; Контакт 1 = NC. Контакт 2 = ID1. Контакт 3 = ID2. Контакт 4 = -12 ст. Контакт 5 = земля (GND). Контакт 6 = +12 ст.

Задня панель

Аналоговий вихід IF: тип BNC, частота 421 МГц. Опорний вихід 10 МГц: 50 W, BNC, > –3 дБм. Опорний вхід 10 МГц: 50 W, BNC, від –10 дБм до +6 дБм. Вхід зовнішнього сигналу запуску: Ext Trig, BNC, високий рівень від 1,6 до 5,0, низький рівень від 0 до 0,5 В. Інтерфейс GPIB: IEEE 488.2. Вихід сигналу запуску: 50 W, BNC, високий рівень >2,0 В, низький рівень <0,4 В (вихідний струм 1 мА).

Цифровий вихід IQ (опція 05)

Тип рознімання: MDR (3M) 50 контактів x 2.

Вихід даних

Idata - 16 біт LVDS. Qdata - 16 біт LVDS.

Керуючий вихід: годинник LVDS, макс. 51,2 МГц.

Керуючий вхід: можливе виведення даних IQ, виведення даних IQ забезпечується підключенням контакту GND.

Час від наростання тактового сигналу до передачі (час утримання): >5 нсек.

Час від передачі до наростання тактового сигналів (час установки): > 5 нсек.

Примітка. Дані від опції 05 вимагають застосування даних IQ поправочних коефіцієнтів. Це дозволить досягти RSA3408A подібної продуктивності в РЧ області.

Бічна панель

Інтерфейс локальної мережі Ethernet: 10/100 Base-T. Послідовний інтерфейс: USB 1.1, два порти. Вихід VGA: VGA-сумісний, 15 DSUB. Дисковод для гнучких дисків: 3,5 дюйми, 1,44 Мб.

Загальні характеристики

Температурний діапазон

Експлуатація: від +10 °C до +40 °C. Зберігання: від –20 °C до +60 °C. Час прогрівання: 20 хвилин.

Висота над рівнем моря

У робочому режимі: до 3000 м (приблизно 10 тис. футів).

У неробочому стані: до 12 190 м (приблизно 40 тис. футів).

Безпека та електромагнітна сумісність: UL 61010-1; CSA C22.2 No.61010-1-04. IEC61010, second edition (Self Declaration). Low Voltage Directive 2006/95/EC; EN61010-1: 2001 Вимоги до безпеки електричного обладнання для вимірювання та лабораторного використання. EC Council EMC Directive 2004/108/EEC; EN61326: 1997 Стандарт сімейства продуктів для електричного обладнання, призначеного для вимірювання, контролю та лабораторного використання - вимоги до електромагнітної сумісності. Radiocommunications Act:1992, EMC Regulatory Arrangements, AS/NZS CISPR 11 (промислове, наукове та медичне обладнання).

Вимоги до живлення: від 90 до 264 В змінного струму, від 47 Гц до 63 Гц.

Енергоспоживання: 400 вольт-ампер максимум.

Зберігання даних: внутрішній жорсткий диск, USB-порти, дисковод для дискет, жорсткий диск, що знімається (опція 06).

Вага з усіма опціями: 20 кг (44 фунтів).

Розміри (мм).

Без амортизаторів та ніжок – 215 мм (В) x 425 мм (Г) x 425 мм (Ш).

З амортизаторами та ніжками – 238 мм (В) x 470 мм (Г) x 445 мм (Ш).

Інтервал між калібруванням: один рік.

Гарантія: рік.

GPIB – SCPI-сумісний, IEEE488.2-сумісний.

Інформація до замовлення

RSA3408B

Аналізатор діапазону реального часу, від 0 Гц до 8 ГГц.

Комплект поставки: посібник користувача, посібник програміста (на компакт-диску), шнур живлення, адаптер BNC-N, USB-клавіатура, USB-миша, передня кришка.

Опції – опис

Опція 1A: попередній підсилювач, зовнішній від 0,1 до 3 ГГц, коефіцієнт посилення 20 дБ, коефіцієнт шуму 6,5 дБ. Опція 02: глибока пам'ять на 65,5 мегавибірок, запуск частотного шаблону. Опція 03: IQ, диференціальні входи IQ. Опція 05: Цифровий вихід IQ. Опція 06: жорсткий диск, що знімається (40 Гб). Опція 21: комплект для розширених вимірів (аналіз режиму GP, RFID, джерело сигналу). Опція 24: аналіз GSM/EDGE. Опція 25: аналіз CDMA 1X Forward/Reverse Link. Опція 26: аналіз 1X EVDO Forward/Reverse Link. Опція 28: аналіз TD-SCDMA. Опція 29: аналіз WLAN 802.11a/b/g/n. Опція 30: аналіз 3GPP Release 99 (W-CDMA) та Release 5 UL/DL (HSDPA). Опція 40: ана
