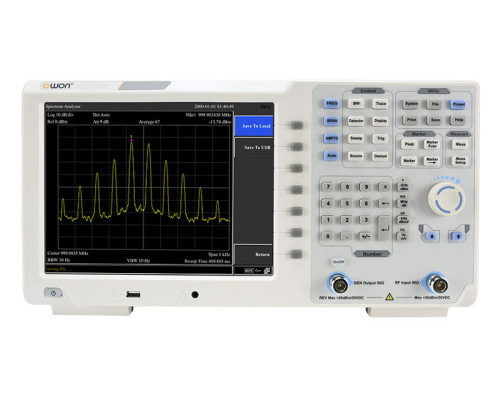

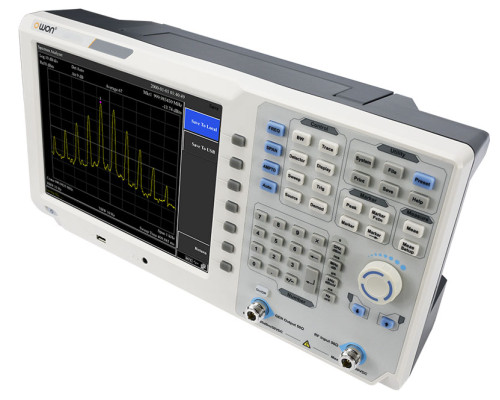

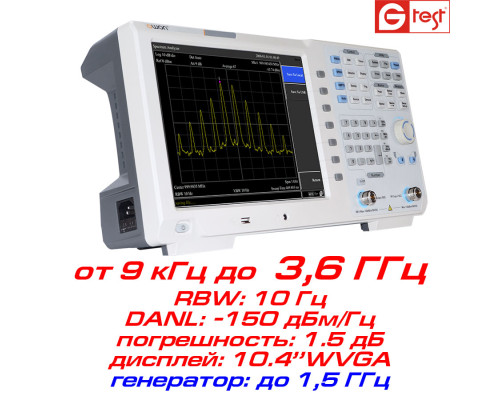

XSA1036TG аналізатор спектру, від 9 кГц до 3.6 ГГц

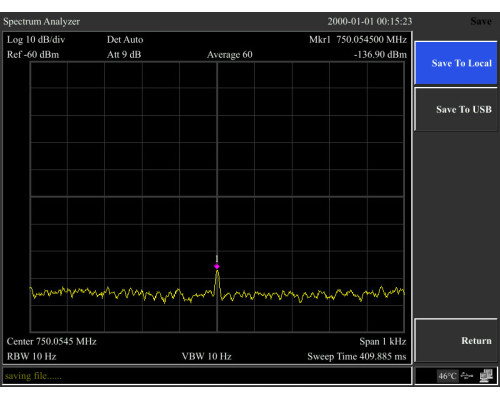

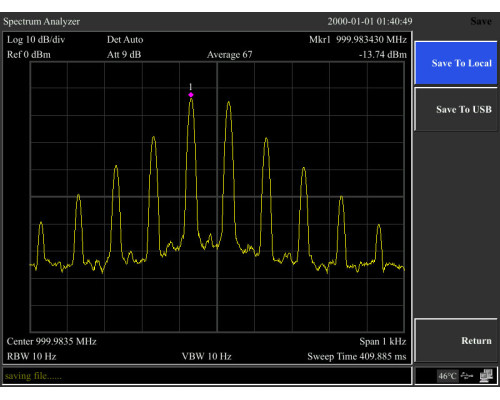

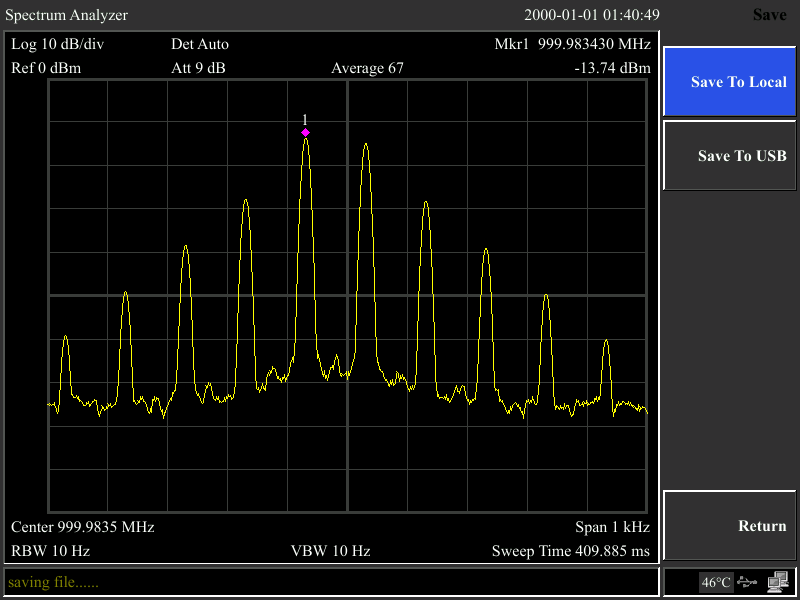

10 Гц Мінімальна смуга роздільної здатності (RBW)
Цифрова технологія IF («Підвищена гнучкість») має мінімальну смугу пропускання 10Hz, тим самим, забезпечуючи відмінну роздільну здатність тестованого сигналу, коли потрібно встановлення проміжку між близько розташованими сигналами.
ФУНКЦІОНАЛЬНІСТЬ
• Діапазон частот: від 9 кГц до 3,6 ГГц
• Рівень власних шумів: -150 дБм/Гц
• Висока точність вимірювання амплітуди
• Функція трекінг-генератора
• Аналіз спектрограм
• Тестування на відповідність стандартам електромагнітної сумісності
• Великий РК-дисплей 10,4" роздільна здатність 600 x 480 пікселів.
|
Модель |
Частотний діапазон | Смуга дозволу | Фазовий шум (стандартний) | Слідкуючий генератор |
|
XSA1015 |
9кГц - 1.5ГГц |
10Гц - 3МГц |
<-80 дБн/Гц при 1 ГГц |
√ |
|
XSA1036 |
9кГц - 3.6ГГц |
10Гц - 3МГц |
<-90 дБн/Гц при зміщенні 30 кГц |
√ |
Частотні характеристики
| Модель | XSA1036TG | |
| Частота | ||
| Діапазон | 9kHz - 3.6 GHz | |
| Дозвіл | 1Hz | |
| Діапазон частот | ||
| Діапазон | 0 Hz，100 Hz to maximum frequency of device | |
| Точність | ± span /（swept points -1） | |
| Вбудовані опорні величини | ||
| Опорна частота |
10.000000 MHz |
|
| Температурна стабільність | <2.5ppm （15℃ to 35℃） | |
| Діапазон старіння | <1ppm/year | |
| Смуга пропускання | ||
| Смуга роздільної здатності (-3 dB) | 10Hz to 500kHz（in 1 to 10 sequence）， 1MHz，3MHz | |
| Смуга пропускання відео сигналів (-3 dB) | 10Hz to 3MHz | |
Специфікація амплітуди
| Середній рівень шуму, що відображається (DANL) | |
| Вхідне згасання 0 dB，1Hz смуга роздільної здатності | |
| Підсилювач ВІДКЛ. | 1 МГц ~ 10 МГц -130 дБм（номінований） |
| 10 МГц ~ 1 ГГц -130 дБм（номінований） | |
| 1 ГГц ~ 1.5 ГГц -128 дБм ( номінований ) | |
| Підсилювач ВКЛ. | 1 МГц ~ 10 МГц -150 дБм（номінований） |
| 10 МГц ~ 1 ГГц -150 дБм（номінований） | |
| 1 ГГц ~ 1.5 ГГц -148 дБм ( номінований ) | |
| Фазовий шум | |
| 20 ℃ ~30 ℃，fc=1 ГГц | |
| Фазовий шум | <-85 дБн/Гц при зміщенні 10 кГц |
| <-100 дБн/Гц при зсуві 100 кГц | |
| <-110 дБн/Гц при зміщенні 1 МГц | |
| Діапазон відображення рівня | |
| Координата логарифмічного масштабу | 1 дБ ~ 255 дБ |
| Координата лінійного масштабу | 0 до контрольного рівня |
| Одиниці рівня | дБм, дБмВт, дБпВт, дБмВ, дБмВт, Вт, В |
| Точки | 201~1001 |
| Кількість трасувань | 5 |
| Детектори | Позитивний пік, негативний пік, вибірка, норма, середньоквадратичне значення |
| Функції трасувань | Чіткий запис, максимальне утримання, мінімальне утримання, перегляд, пусте, середнє |
| Точність | |
| Невизначеність перемикання вхідного згасання | 20℃ ~30℃，fc=50 МГц，Попередній підсилювач вимкнено，20dB RF затухання，вхідний сигнал 0~39dB ±0,5 дБ |
| Абсолютна невизначеність амплітуди | 20℃ ~30℃， fc=50 МГц，RBW=1 кГц，VBW=1 кГц，піковий детектор, 20 дБ радіочастотне затухання， Попередній підсилювач вимкнено ±0,4 дБ, вхідний сигнал = -20 дБм Попередній підсилювач увімкнено ±0,5 дБ, вхідний сигнал = -40 дБм |
| Невизначеність | діапазон вхідного сигналу 0dbm~-50dbm |
| ±1.5 дБ | |
| VSWR | вхід 10 дБ РЧ затухання，1 МГц~1,5 ГГц |
| <1,5，номінальний | |
| Генератор відстеження | |
| Діапазон вихідної частоти | 100 кГц ~ 1,5 ГГц |
| Діапазон рівня вихідної потужності | -30 дБм~0 дБм |
| Дозвіл рівня вихідної потужності | 1 ДБ |
| Вихідна нерівномірність | +/-3 дБ |
| Максимально безпечний рівень реверсу | Середня загальна потужність: 30 дБм，постійний струм: ±50 В постійного струму |
| Входи та виходи | |
| Вхідний радіочастотний роз'єм на передній панелі | 50 Ом, гніздо типу N |
| Вихід генератора доріжок на передній панелі | 50 Ом, гніздо типу N |
| 10 M опорний вхід | 50 Ом, гніздо типу N |

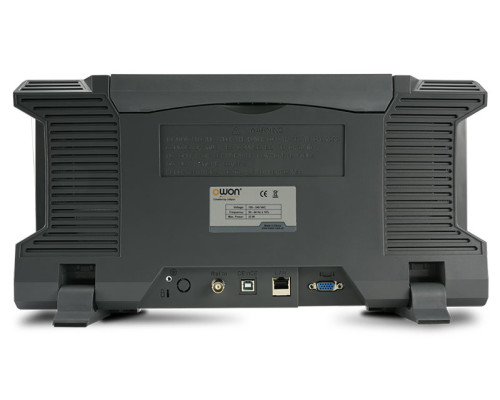

| Комунікаційний порт | USB-хост, USB-пристрій, LAN, порт для навушників і VGA |
| Загальна технічна специфікація | |
| Дисплей | TFT LCD, 10,4 дюйма |
| Масса | 5.0 кг |
| Розміри (Ш х В х Г) | 321 x 221 x 115 (мм) |
SUPPORT
▶ XSA1000 Series Spectrum Analyzer user manual
▶ XSA1000 Series Spectrum Analyzer user Quick Guide

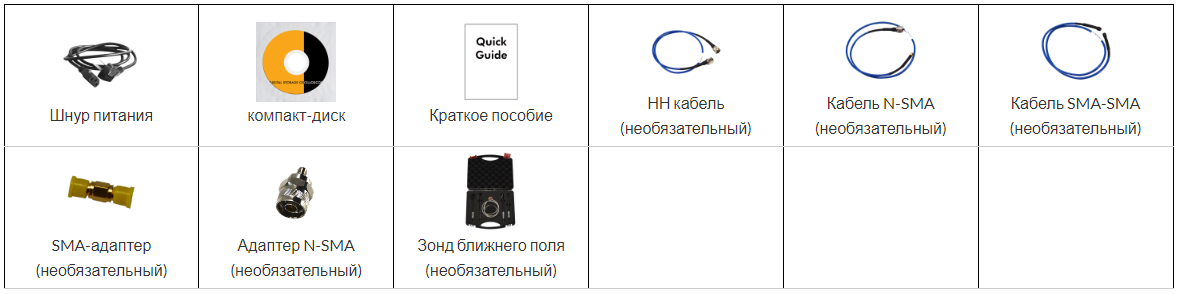

АКСЕССУАРИ
