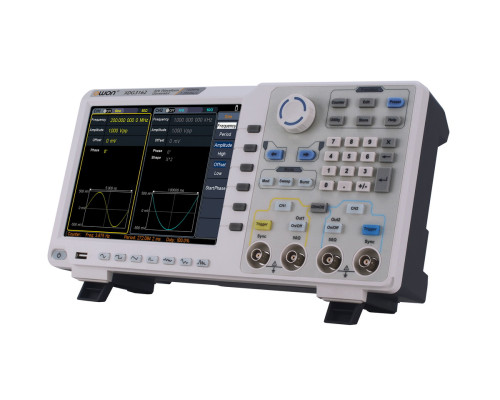

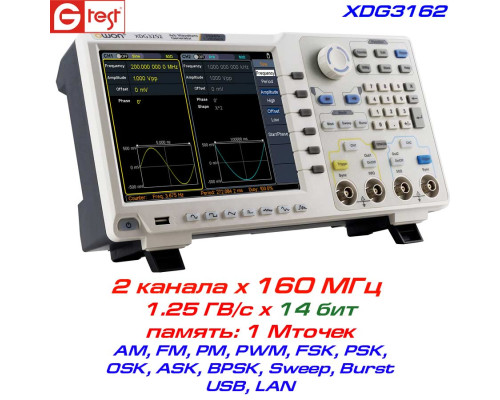

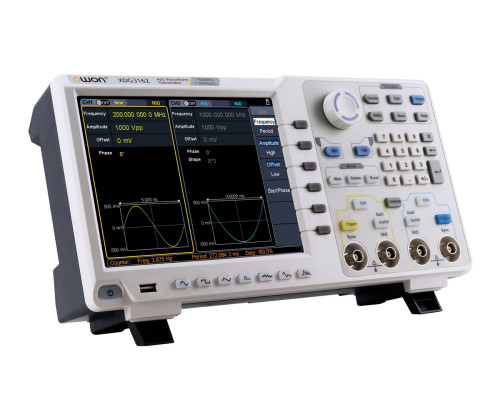

XDG3162 генератор сигналів довільної форми 160 МГц, 2 канали
XDG3162 – двоканальний генератор сигналів довільної форми (смуга 160 МГц), виробництва компанії OWON , є представником нового покоління генераторів сигналів довільних форм, що забезпечує кращу тимчасову та амплітудну точність у генерації. Архітектура генератора базується на основі покращеної технології прямого цифрового синтезу (Advanced DDS), що значно розширює можливості створення складних форм сигналів. Великий 8” дисплей з роздільною здатністю 800х600
Генератори OWON серії XDG3000 відрізняються підвищеною точністю, стабільністю, малими спотвореннями. Дискретність установки частоти становить 1мкГц, діапазон частот вихідного сигналу до 160 МГц (модель XDG3162), є вбудований 7-розрядний частотомір зі смугою до 200 МГц. Генератори серії XDG3000 забезпечують роботу з усіма основними видами модуляцій та їх різновидами: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, Sweep, Burst, забезпечують лінійне та логарифмічне звипування інше. При необхідності генератори OWON мають можливість синхронізації із зовнішнім джерелом сигалу та опорної частоти. USB інтерфейс забезпечує підключення приладу до персонального комп'ютера, для керування та обміну формами сигналу, також є на передній панелі вхід для флеш накопичувача.
Купити генератор XDG3162 Ви можете зробити замовлення за телефоном, або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".
ОСОБЛИВОСТІ генератора XDG3162:
• Кількість каналів: 2
• Смуга частот генерації: від 1 мкГц до 160 МГц
• Роздільна здатність: 1 мкГц
• Частота дискретизації: 1,25 ГВ/с, вертикальна роздільна здатність 14 біт
• Об'єм пам'яті на канал: 1M точок
• Функції: стандартні 5: синус, прямокутник, імпульс, пила, білий шум (Гаусса) та 150 встановлених форм сигналів
• Модуляції: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, Sweep, Burst
• Висока точність, частотомір із смугою частот від 100 до 200 МГц
• Інтерфейс: USB (host), USB (device), LAN.
• USB Host/ Device : оновлення вбудованого ПЗ та документування вхідних сигналів, підключення до інших пристроїв
• LAN: з'єднання з Інтернетом для дистанційного керування приладом
Опис та технічні характеристики генераторів OWON серії XDG3000 (*eng.pdf)ТЕХНІЧНІ ХАРАКТЕРИСТИКИ генератора XDG3162 фірми OWON:
| Модель | XDG3162 |
| Кількість каналів | 2 |
| Максимальна частота вих. сигналу, МГц | 160 МГц |
| Швидкість вибірки, ГВ/с | 1,25 ГВ/с (1,0 ГВ/с – для сигналів довільної форми) |
| Кількість точок у сигналі довільної форми | до 1 М точок |
| Роздільна здатність по напрузі, біт | 14 біт |
| Вбудовані форми сигналу | з інус, прямокутник, імпульс, пила, білий шум, експоненційний підйом, експоненційний спад, Sin(x)/x, сходинки та інші, всього 150 вбудованих та визначених користувачем форм сигналу |
| Роздільна здатність по частоті, мкГц | 1 мкГц |
| Діапазон частот: синус прямокутник імпульс пила шум довільний. форма | 1 мкГц – 250 МГц 1 мкГц – 50 МГц 1 мкГц – 25 МГц 1 мкГц – 5 МГц 120 МГц (-3дБ) 1 мкГц – 50 МГц |
| Амплітуда (Rн=50 Ом) | 1 мВ(pp) - 10 В(pp) (≤ 40 МГц), 1 мВ(pp) - 5 В(pp) (≤ 80 МГц), 1 мВ(pp) - 2.5 В(pp) (≤ 120 МГц), 1 мВ(pp) - 1 В(pp) (≤200 МГц) |
| Амплітуда (високий імпеданс) | 2 мВ(pp) - 20 В(pp) (≤ 40 МГц), 2 мВ(pp) - 10 В(pp) (≤ 80 МГц), 2 мВ(pp) - 5 В(pp) (≤ 120 МГц), 2 мВ(pp) - 2 В(pp) (≤200 МГц) |
| Дискретність за напругою | 1 мВ(pp) або 4 е.м.р. |
| Зміщення за напругою | ±5 (Rн=50 Ом), ±10 (високий імпеданс) |
| Дискретність усунення | 1 мВ(pp) або 4 е.м.р. |
| Опір навантаження, типовий, Ом | 50 Ом |
| Модуляція | AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, Sweep, Burst |
| Частота модуляції | 2 мГц – 100 кГц (AM, FM, PM, PWM), 2 мГц - 1 МГц (FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK), 2 мГц - 100 МГц (Burst), 1 мкГц – 200 МГц （Sweep） |
| Функції частотоміра | частота, період, +тривалість, -тривалість, +скважність, -добрива |
| Діапазон частот частотоміру | від 100 МГц до 200 МГц |
| Дискретність частотоміра, е.м.р./с | 7 біт |
| Дисплей | 8" (800x600) TFT LCD |
| Сигнальні інтерфейси | лічильник вхід зовнішньої модуляції, зовнішній тригерний вхід, зовнішній опорний тактовий вхід/вихід |
| Комунікаційні інтерфейси | USB Host, USB Device, LAN |
| Маса, не більше, кг | 2,5 |
| Габарити, мм | 340 х 177 х 90 |
КОМПЛЕКТАЦІЯ
• Генератор XDG3162 – 1 шт. • Кабель USB – 1 шт. • Кабель живлення-1 шт. • Кабель Q9 – 1 шт. • Програмне забезпечення, CD-диск – 1 шт. • Посібник користувача – 1 прим. • Гарантійний талон – 1 екз.
ОГЛЯД: функціональність генератора OWON XDG3102:
можлива назва XDG-3162 , XDG 3162
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
