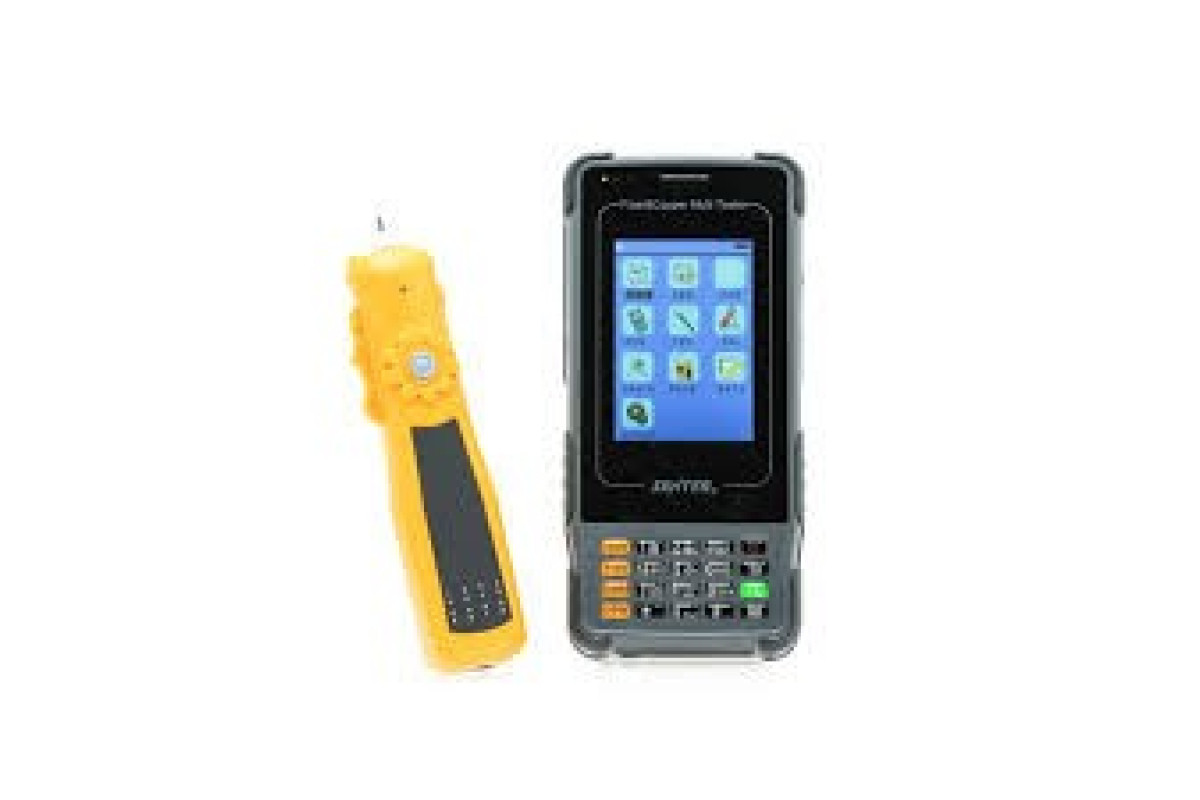

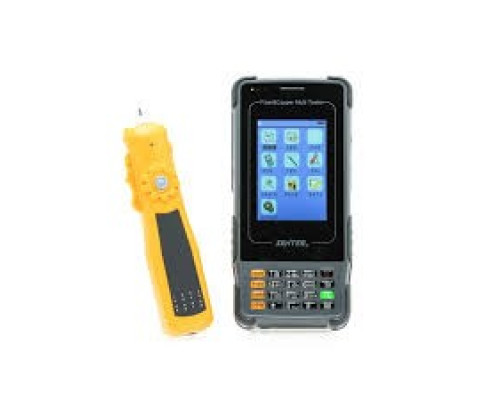

VDSL2 Tester TDR S600
Вступ
Тестер S600 VDSL спеціально розроблений для тестування ковзної лінії (xDSL включає: ADSL, ADSL2, ADSL2+, READSL, VDSL2 і т.д.) та обслуговування. Він забезпечує тестування xDSL, тестування набору PPPoE, тестування DMM, емуляцію модему, індикацію напруги лінії тощо.
Тестер S600 VDSL також представляє функцію оптичного вимірювача потужності та візуального локатора несправностей у пристрої, а також функцію TDR;
Це багатофункціональний тестер з інтелектуальним розміром, кольоровим РК-дисплеєм та потужним програмним забезпеченням для керування, а також акумуляторною батареєю ємністю 6600 мАч і т.д.
Функції
1, 320*480 3,5-дюймовий РК-дисплей
2, Тестові об'єкти: ADSL; ADSL2; ADSL2+; READSL; VDSL2
3, Швидкі мідні тести з DMM (ACV, DCV, опір контуру та ізоляції, ємність, відстань)
4, Підтримка VLAN, векторизація, сумісність з усіма відомими DSLAM
5, Підтримка емуляції модему та імітація входу в Інтернет
6, Підтримка входу в систему ISP (ім'я користувача / пароль) та тест IP Ping (тест WAN PING, тест LAN PING)
7. Перезаряджається літій-іонна батарея
8. Підтримка оптичного вимірювача потужності, функції VFL
9. Підтримка трасування кабелю, перевірки послідовності ліній, функції стаціонарного телефону
10. Підтримка функції виявлення несправностей кабелю (TDR)
Функції
Тест фізичного рівня DSL
Емуляція модему (повністю замініть користувальницький модем)
Функція телефону
Тест DMM
Функція Ping
Завантаження даних на комп'ютер та керування програмним забезпеченням
Налаштування системних параметрів: час підсвічування, автоматичне вимкнення часу без роботи, натискання тону,
Зміна атрибуту набору PPPoE/PPPoA, імені користувача та пароля; відновлення заводських значень тощо.
Перевірка небезпечної напруги
Оптичний вимірювач потужності
Візуальний локатор несправностей
Тональний трекер
Локатор несправностей кабелю TDR
Спецификации
|
Индекс VDSL2 или 35b (опционально) |
|
|
Поддерживаемые профили: Профиль 8a, 8b, 8c, 8d, 12a, 12b, 17a,30a,35b |
Поддерживаемые профили: Профиль 8a, 8b, 8c, 8d, 12a, 12b, 17a,30a,35b |
|
Индекс теста DMM |
|
|
Напряжение постоянного тока от -400 до 400 В; Разрешение: 0,1 В |
Напряжение постоянного тока от -400 до 400 В; Разрешение: 0,1 В |
|
Напряжение переменного тока 0 ~ 290 В |
Напряжение переменного тока 0 ~ 290 В |
|
Емкость 0 ~ 1000 нФ; |
Емкость 0 ~ 1000 нФ; |
|
Сопротивление контура 0 ~ 20 кОм; |
Сопротивление контура 0 ~ 20 кОм; |
|
Сопротивление изоляции 0 ~ 50 МОм; |
Сопротивление изоляции 0 ~ 50 МОм; |
|
Индекс TDR |
|
|
Общие характеристики Проверка смешивания линий и неисправностей обрыва. Автоматический и ручной тест расстояния |
Общие характеристики Проверка смешивания линий и неисправностей обрыва. Автоматический и ручной тест расстояния |
|
Диапазон теста 4 км или 8 км по выбору |
Диапазон теста 4 км или 8 км по выбору |
|
Индекс отслеживания кабелей |
|
|
Тип тестового кабеля Сетевой кабель, витая пара, телефонная линия, USB-кабель, коаксиальный кабель. |
Тип тестового кабеля Сетевой кабель, витая пара, телефонная линия, USB-кабель, коаксиальный кабель. |
|
Определение полярности напряжения Положительный и отрицательный постоянного напряжения |
Определение полярности напряжения Положительный и отрицательный постоянного напряжения |
|
Расстояние передачи сигнала Не менее 3 км |
Расстояние передачи сигнала Не менее 3 км |
|
Проверка индекса последовательности строк |
|
|
Функция Поддержка генерации сигнала сетевой линии для просмотра последовательности проверки сети с помощью приемника |
Функция Поддержка генерации сигнала сетевой линии для просмотра последовательности проверки сети с помощью приемника |
|
Функция Простота эксплуатации: определение последовательности линий путем получения команды боковых огней |
Функция Простота эксплуатации: определение последовательности линий путем получения команды боковых огней |
|
Индекс оптической мощности |
|
|
Диапазон длин волн (нм) 800~1700 |
Диапазон длин волн (нм) 800~1700 |
|
Адаптеры FC, ST, SC |
Адаптеры FC, ST, SC |
|
Индекс VFL |
|
|
Длина волны 650 нм±20 нм |
Длина волны 650 нм±20 нм |
Основной интерфейс
Информация о заказе
|
Код модуля информации о заказе |
Код модуля информации о заказе |
|
Стандартная / Базовая часть |
|
|
S600 |
S600 |
|
Функция VDSL2 V |
Функция VDSL2 V |
|
Модуль 35 B 3 |
Модуль 35 B 3 |
|
Функция DMM D |
Функция DMM D |
|
TDR-4KM (8 км, 16 км опционально) 4 |
TDR-4KM (8 км, 16 км опционально) 4 |
|
Модуль оптического измерителя мощности G |
Модуль оптического измерителя мощности G |
|
Модуль VFL H |
Модуль VFL H |
|
Трассировка кабеля X |
Трассировка кабеля X |
|
Проверка последовательности линий W |
Проверка последовательности линий W |
|
Стационарный телефон T |
Стационарный телефон T |
