Вимірювання параметрів трансформатора струму та трансформатора напруги

Чим відрізняється трансформатор напруги від трансформатора струму

Трансформатор напруги за принципом роботи дуже схожий на звичайний силовий трансформатор. Його основне завдання - знизити високу напругу до безпечного рівня для вимірювання та контролю. У більшості випадків вихідна напруга становить близько 110 В, що дозволяє безпечно підключати вимірювальні прилади та системи моніторингу без ризику пошкодження обладнання.

Принцип роботи трансформатора напруги

Особливості трансформатора струму

Трансформатор струму призначений для зниження великих значень струму до безпечного рівня, придатного для вимірювання. На відміну від трансформатора напруги, він працює зі струмом, а не з напругою.

Конструктивно трансформатор струму має один або декілька витків первинної обмотки та десятки витків вторинної обмотки. Між первинною частиною та магнітопроводом передбачений значний повітряний зазор, що забезпечує необхідні характеристики пристрою.

Важливо: вторинна обмотка трансформатора струму ПОВИННА бути постійно підключена до амперметра або замкнена накоротко. Розрив вторинного кола може призвести до виникнення дуже високої та небезпечної напруги, що становить загрозу для обладнання та персоналу.

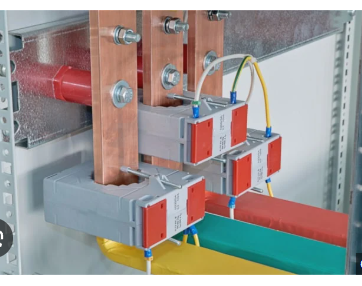

Схема підключення трансформатора струму

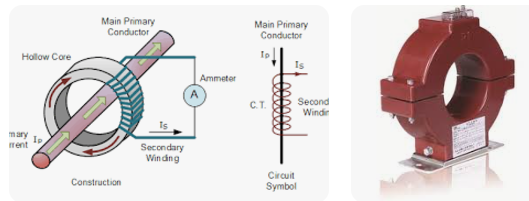

Конструкція трансформатора струму

Порівняння принципів роботи трансформаторів струму та напруги

Основні відмінності

Параметр	Трансформатор напруги	Трансформатор струму
Призначення	Зниження високої напруги	Зниження великого струму
Вихідний параметр	Безпечна напруга для вимірювання	Безпечний струм для вимірювання
Підключення вторинної обмотки	До вольтметра або вимірювальної системи	До амперметра або через короткозамкнену перемичку
Небезпечний режим роботи	Коротке замикання вторинної обмотки	Розрив вторинного кола

Висновок

Трансформатори напруги та струму є важливими елементами вимірювальних систем і систем енергетичного контролю. Трансформатор напруги забезпечує безпечне вимірювання високих напруг, а трансформатор струму дозволяє контролювати великі струми без прямого підключення вимірювальних приладів до силових ланцюгів.

Правильне підключення та експлуатація цих пристроїв гарантують безпечну роботу персоналу та точність електротехнічних вимірювань.
