Тестери кабелю Ethernet: який із них найкраще підійде для мого випадку?

Автор: Дон Шульц, старший технічний консультант trueCABLE, сертифікований Fluke Networks Copper/Fiber CCTT, BICSI TECH, INSTC та INSTF.

Не всі тестери Ethernet-кабелів однакові. Вибір залежить від того, що саме ви тестуєте та наскільки глибоко вам потрібно дослідити. Ваш бюджет, договірні умови (якщо такі є) та потреби бізнесу також відіграють важливу роль!

У цьому посібнику ми докладно розглянемо типи тестерів, їх найкращі характеристики і розповімо, як вибрати тестер Ethernet-кабелю, який вам підходить.

Навіщо потрібен тестер кабелю Ethernet?

Тестери кабелів зв'язку мають кілька назв, які зазвичай вказують на основний тип тестування, для якого призначений пристрій:

• Тестер кабелю Ethernet

• Тестер кабелю RJ45

• Тестер кабелю LAN

• Тестер мережевого кабелю

По суті, всі перераховані вище терміни означають те саме — тестування кабелю зв'язку. Як кабель зв'язку може використовуватися мідна кручена пара (зазвичай звана Ethernet), коаксіальний кабель послідовного інтерфейсу і оптоволоконний кабель.

Ідея полягає в тому, щоб перевірити працездатність кабелю (а, можливо, і логічної частини мережі). Очевидно, що чим дешевше тестер, тим меншою кількістю функцій він має і тим менш корисний. Нижче наведено деякі основні функції тестування.

• Цілісність. Усі тестери мідних кабелів Ethernet та коаксіальних кабелів виконують базову перевірку цілісності, що, по суті, означає, що всі необхідні дроти підключені без коротких замикань, урвищ тощо.

• Схема розведення. Крім перевірки цілісності, всі тестери мідних кабелів категорії кручена пара (наприклад, Cat5e, Cat6, Cat6A і т. д.) надають схему розведення з правильною послідовністю, необхідної для коректної роботи кабелю. Цей тест дозволяє переконатися, що дроти не переплутані, не перебувають у неправильному положенні, і надає базову інформацію для пошуку несправностей, наприклад, які дроти розташовані неправильно.

• Якість сигналу. Більш просунуті тестери вимірюють якість сигналу, який буває двох видів:

o Тестування BERT (Коефіцієнт бітових помилок). Цей тип тесту використовує реальні пакети даних Ethernet і передає їх між основним пристроєм, який приймається та перевіряється на віддаленому пристрої. Ідея полягає у перевірці здатності кабелю розвивати певну швидкість та наявності втрат пакетів на цій швидкості.

o Сертифікація на відповідність стандартам ANSI/TIA. Сертифікаційні випробування не обмежуються перевіркою швидкості як такої, а вимірюють різні параметри, використовуючи складні обчислення, щоб фактично визначити, чи категорія кабелю відповідає вимогам до продуктивності категорії, викладеним у стандарті продуктивності ANSI/TIA 568.2-D для мідного кабелю. У світі оптоволокна для вимірювання продуктивності відповідно до стандарту ANSI/TIA 568.3-D використовується OLTS (тестовий набір для вимірювання оптичних втрат). Ці тести за своєю суттю є «миттєвими» і дають чітку відповідь «МИНУВ/ НЕ МИНУВ» з дуже докладними даними. Швидкості, яких може досягти кабель, гарантовано відповідають даному типу кабелю.

• Перевірка PoE. Перевірка PoE доступна у тестерах різних цінових категорій. Деякі з більш сучасних тестерів схеми розведення проводів можуть виконувати цю функцію, і все більш сучасні тестові пристрої надають її. Ідея полягає в перевірці наявності PoE за допомогою більш простих тестерів, для яких потрібно, щоб один кінець кабелю був підключений до комутатора PoE Ethernet або до PoE інжектора. Найдорожчі тестери фактично подають та вимірюють напругу PoE за допомогою автономного тестового комплекту без необхідності використання комутаторів/інжекторів Ethernet PoE.

• TDR и OTDR. Рефлектометри тимчасової області - це тестові пристрої, які генерують імпульс енергії в кабелі для визначення місця розташування та величини несправностей кабелю, обривів, зрощень, закладень або інших подій по всій довжині струмопровідного кабелю. Цей тип тестера може бути автономним або вбудованим у більш просунуті тестери. У разі оптоволоконного кабелю використовується OTDR чи оптична рефлектометрія часової області.

• Тестування логічного рівня (мережі). Цей тест оцінює фактичну мережу Ethernet та вимагає повністю працездатної мережі з комутаторами Ethernet на додаток до тестера. Різні тестери, такі як Fluke LinkIQ, здатні допомогти у виявленні мережевих пристроїв, визначенні можливостей порту комутатора, проблем з IP-адресами, інформації про маршрутизацію VLAN тощо. Це критично важливий інструмент для ІТ-фахівців.

• Генератор тональних сигналів. Генератор тональних сигналів – це окремий інструмент, який використовується у поєднанні з основним пристроєм. Основний випробувальний блок подає унікальний сигнал на певний кабель, допомагаючи визначити, який кабель знаходиться у великих кабельних джгутах або у випадках, коли кабелі не мають належного маркування. Цей інструмент може бути незамінним при визначенні розташування кабелю у великих системах. Інструменти для тонування можуть постачатися в комплекті з тестером або придбати окремо.

Ось приклад того, на що здатний і шукає кожен тип тестера. Слід зазначити, що чим більше можливостей, тим вищою є ціна. Ціни варіюються від менш ніж 50 до більш ніж 14 000 доларів!

¹Вимірювання довжини за допомогою тестерів мідних кабелів здійснюється за допомогою вимірювання опору або за допомогою програмованого NVP (номінальної швидкості розповсюдження сигналу). Довжини, що визначаються методом вимірювання опору з фіксованим значенням, менш точні через різні фактори.

Типи тестерів кабелів Ethernet (і для чого вони найкраще підходять)

Базові тестери безперервності

Klein Scout Jr. 2
www.kleintools.com

• Підходить для: домашніх користувачів, простих перевірок «пройшов/не пройшов»

• Тести: підключення, парне з'єднання проводів, короткі замикання

• Приклад: Klein Tools LAN Scout Jr

• Порада: чудово підходить для перевірки працездатності кабелю, але не для оцінки продуктивності

Pros:

• Зазвичай менше 50 доларів США

• Простота використання та відсутність необхідності у спеціальному навчанні

• Не потребує періодичного калібрування

Cons:

• Дуже обмежена функціональність

• Мінімальна інформація щодо усунення несправностей

• Абсолютно немає інформації про продуктивність

• Немає інформації про довжину

• Як правило, відсутня можливість налаштування тону

Комплект Port Mapper + PoE Tester

Klein Scout Pro 3
www.kleintools.com

• Оптимально для: ІТ-фахівців малого бізнесу, налаштування VoIP

• Тестування: підключення, парного з'єднання проводів, коротких замикань, зіставлення портів, напруги PoE

• Приклад: Klein Scout 3 Pro

• Порада: корисно при розгортанні IP-телефонів або камер

Pros:

• Зазвичай менше 150 доларів США

• Простота використання та відсутність необхідності в навчанні

• Не потребує періодичного калібрування

• Додана підтримка PoE

• Зазвичай додано можливість тонування кабелів (тонувальний пристрій входить у комплект поставки або купується окремо)

Cons:

• Дуже обмежена функціональність

• Мінімальна інформація щодо усунення несправностей

• Повністю відсутня інформація про продуктивність

• Відсутня інформація про довжину

• Для перевірки/виявлення PoE потрібен існуючий комутатор PoE Ethernet або інжектор PoE

Автономний тестер TDR/OTDR

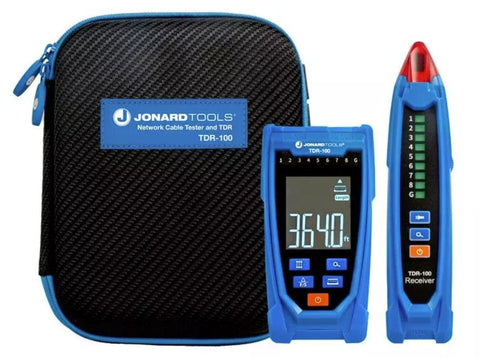

Jonard Tools TDR-100
www.jonard.com

• Підходить для: кабельних підрядників, які перевіряють партії, що надходять, у ситуаціях, коли відстань до місця несправності має бути гранично точним.

• Тести на: підключення, парність проводів, короткі замикання, довжину.

• Приклад: Jonard Tools TDR-100.

• Порада: відмінно підходить для тонування окремих кабелів, оскільки пристрій тонування часто входить до комплекту.

Pros:

• Зазвичай менше 300 доларів США

• Простота використання та відсутність необхідності у спеціальному навчанні

• Не потребує періодичного калібрування

• Надзвичайно точний вимір довжини

Cons:

• Обмежена функціональність

• Абсолютно жодної інформації про продуктивність

Кваліфікатор кабелів (включаючи тести BERT) та Мережевий аналізатор

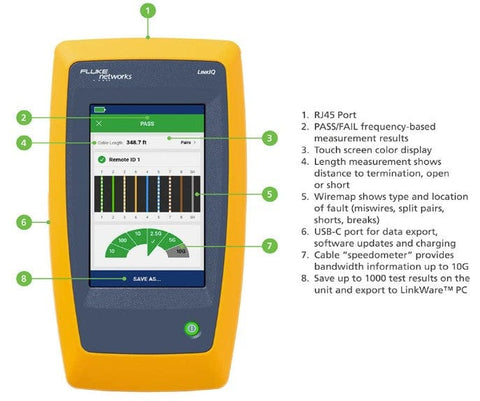

Fluke LinkIQ
www.fluke.com

netAlly LinkRunner 10G
www.netally.com

• Оптимально для: оцінки швидкості кабелю з даними для усунення несправностей (за потреби), тестування рівня логічної мережі, розширеного тестування «що, якщо» щодо впливу навколишнього середовища на кабельні скидання (не для всіх моделей), детальної перевірки PoE та навантажувального тестування.

• Тести: все, що можуть перевірити тестери цілісності, плюс розширені дані TDR та OTDR, оцінки швидкості, докладні дані для усунення несправностей, виявлення та усунення несправностей логічної мережі.

• Приклади: Fluke LinkIQ (різні моделі) та netAlly Link Runner 10G.

• Порада: Ідеально підходить для ІТ-фахівців та невеликих та середніх кабельних підрядників. Це незамінні пристрої для невеликих та середніх кабельних підрядників, які надають різні послуги, але не хочуть або не повинні надавати послуги офіційної сертифікації.

Pros:

• Нарешті тестер, який надає інформацію про продуктивність кабелю!

Тестери працюють автономно, не вимагаючи мережі для оцінки швидкості кабелю.

• Забезпечують розширені можливості діагностики мережевих неполадок, такі як виявлення пристроїв, сегментація VLAN, призначення портів комутатора, вирішення конфліктів IP-адрес та захоплення пакетів.

• Не вимагають періодичного калібрування.

Професійні та готові до друку звіти про тестування на основі збережених результатів.

Модульність дозволяє використовувати аксесуари для мідних та оптоволоконних мереж.

Cons:

• Значно дорожче, ніж базові кабельні тестери. Ціни варіюються від 2400 до 6000 доларів залежно від аксесуарів та функціональності, але принаймні ці пристрої мають модульну конструкцію, і при необхідності можна придбати додаткові компоненти для розширення можливостей.

• Потрібне навчання, але не обов'язково формалізоване. Приготуйтеся подивитися кілька відео на YouTube та прочитати посібник.

Сертифікаційні тестувальники

Базовий комплект Fluke Versiv2 DSX-8000 для сертифікації міді
www.fluke.com

• Підходить для: великих та середніх підрядників з прокладання кабелів, монтажу структурованих кабельних систем без встановленого мережевого обладнання.

• Тести: Відповідність стандартам ANSI/TIA 568.2-D (мідна кручена пара), ANSI/TIA 568.3-D (оптоволоконний кабель), ANSI/TIA 568.4-D (коаксіальний кабель).

• Приклад: Аналізатор серії Fluke DSX CableAnalyzer.

• Порада: Зазвичай потрібний контракт для участі в комерційних тендерах або гарантійних зобов'язаннях з прокладання кабелів. Враховуючи початкові та поточні витрати, пов'язані із сертифікацією, багато кабельних компаній передають сертифікацію на аутсорсинг.

Pros:

• Результати випробувань без «тичків пальцем у небо». Сертифікація кабелів здійснюється відповідно до чинного стандарту ANSI/TIA. Сертифікація чи успішна, чи ні.

• У разі збою надаються докладні дані щодо усунення несправностей, що значно спрощує виявлення та усунення проблем, заощаджуючи час підрядника.

• Для проведення сертифікації тестерам не потрібна мережа, яка працює автономно, що дуже зручно, оскільки більшість кабельних робіт виконується під час будівництва будівель.

• Надає розширену інформацію про характеристики кабелю в дБ (децибелах) із докладними графіками сигналів, ідентифікацією кабелів та іншими даними для документування.

• Сертифікація – це золотий стандарт польових випробувань кабельних систем, метою яких є забезпечення якості та довговічності.

• Сертифікаційні випробувальні комплекти необхідні для створення друкованих звітів про випробування та можливості експорту до різних форматів файлів. Сертифікаційні випробувальні комплекти можуть зберігати тисячі результатів випробувань з різних проектів. • Сертифікація оптоволокна та міді здійснюється за рахунок модульності (буквально з використанням різних типів модулів), що дає можливість доповнювати та нарощувати основні та віддалені блоки.

Cons:

• Надзвичайно висока вартість. Ціни починаються від 14 000 доларів США за сертифікацію базового мідного кабелю та значно перевищують 30 000 доларів США при купівлі всіх аксесуарів та модулів, що забезпечує можливість тестування всіх типів комунікаційних кабелів (оптоволокно, мідна кручена пара та коаксіальний кабель послідовного зв'язку).

• Настійно рекомендується крута крива навчання з формалізованим навчанням. Навіть у разі формалізоване навчання необхідно доповнювати практичним досвідом задля досягнення високого рівня майстерності.

• Потрібне щорічне калібрування, що призводить до простою тестера для відправки модулів назад виробнику, що, у свою чергу, ймовірно, зажадає так само дорогого резервного тестового блоку. Калібрування коштує від 700 доларів США за модуль, і завжди використовується пара модулів.

• Відсутня функція виявлення та усунення несправностей мережі на логічному рівні, яка є у блоках кваліфікаторів кабелів/аналізаторів мереж. Сертифікаційні тестові комплекти – це передові пристрої обмеженого призначення, призначені для сертифікації встановленої кабельної системи з метою гарантії або виконання вимог контракту із замовником.

Тестери оптоволокна VFL (візуальний локатор несправностей)

Jonard Tools VFL-25
www.jonard.com

• Оптимально для: швидкого огляду та виявлення несправностей оптоволокна – візуальний локатор несправностей – це, по суті, те, що тестер цілісності/схеми розведення мідних кабелів.

• Тести: призначені для виявлення обривів оптоволокна, витоків, ненадійних з'єднань та точок напруги.

• Приклад: Jonard Tools VFL-25

• Зазвичай коштує менше 200 доларів США, залежно від аксесуарів та потужності лазера.

• Порада: зручний інструмент для швидкої перевірки оптоволокна.

Pros:

• Дуже простий у використанні

• Недорогий у порівнянні з пристроями для сертифікації оптоволокна

• Не вимагає спеціального навчання

• Не потребує періодичного калібрування

• Легко носити на поясі для інструментів

Cons:

• Забезпечує візуальну індикацію несправностей, але не надає даних про продуктивність.

• Потенційно небезпечно при неправильному використанні, оскільки цей лазерний пристрій може спричинити травму очей.

• Батарея не входить у комплект?

Як вибрати правильний тестер кабелю Ethernet

Вибір відповідного тестера може бути непростим рішенням з кількох причин. Щоправда, базова перевірка цілісності кабелю і, певною мірою, відносно точна перевірка довжини кабелю або визначення PoE доступні за ціною від 200 доларів США або нижче, що робить ці пристрої доступними практично для кожного. Потенційна проблема полягає в тому, що як тільки ви захочете отримати дані про швидкість та продуктивність, ваша ціна зросте до мінімуму в 2400 доларів США. Це незаперечні факти, з якими ми працюємо!

Поставте ці питання:

• Ви тестуєте Cat5e/6/6A та оптоволокно?

• Вам потрібне тестування PoE?

• Ви проводите сертифікацію чи перевіряєте лише базову функціональність?

• Чи потрібні вам графічні результати або прості світлодіодні індикатори?

• Яким є ваш бюджет?

• Ви робите цю установку для себе чи для когось іншого?

• Скільки часу ви готові витратити на виявлення та усунення проблем?

Просунуті (але дорогі) тестери значно скорочують час пошуку та усунення несправностей. Якщо ви займаєтеся встановленням мереж та/або прокладанням кабелів, вам варто задуматися про вартість вашого часу.

Висновок

Вибір кращого тестера залежить від ваших потреб – не переплачуйте та недооцінюйте. Якщо вам потрібно провести сертифікаційне тестування, вибір є очевидним: ви витратите багато часу і грошей, а також виникнуть постійні витрати, пов'язані з таким пристроєм. Якщо ви прокладаєте один або два кабелі Cat6 один раз, можна обійтися простим тестером схеми розведення, а потім, використовуючи якісний кабель Ethernet і аксесуари, побудувати високоякісну мережу. Базові функції можна перевірити за допомогою тестера схеми розведення, а більш докладні дані можна отримати за допомогою програмного тестування пропускної спроможності та втрат пакетів після того, як мережа Ethernet буде запущена та запущена.

Якщо ви можете собі це дозволити, trueCABLE рекомендує Fluke LinkIQ або netAlly LinkRunner 10G як чудові інструменти, що забезпечують максимальну універсальність без необхідності внесення другого кредиту. Я використав обидва, і обидва пропонують щось унікальне. Fluke LinkIQ більше призначений для оцінки швидкості кабелю та усунення несправностей — аналогічно до свого старшого брата Fluke DSX-8000, але з додаванням аналізу логічного рівня мережі. Fluke LinkIQ можна розглядати як «квазісертифікатор», що робить його виключно підходящим для підрядників по кабельним системам, яким потрібний хороший тестовий пристрій з можливістю друку результатів, але яким не потрібна фактична сертифікація установки. NetAlly LinkRunner 10G найкраще підходить для аналізу мереж та усунення несправностей на логічному рівні завдяки ряду вбудованих функцій тестування кабелів (BERT для тестування на наявність перешкод, які LinkIQ не може виконати), що робить його неймовірно корисним для ІТ-фахівців.
