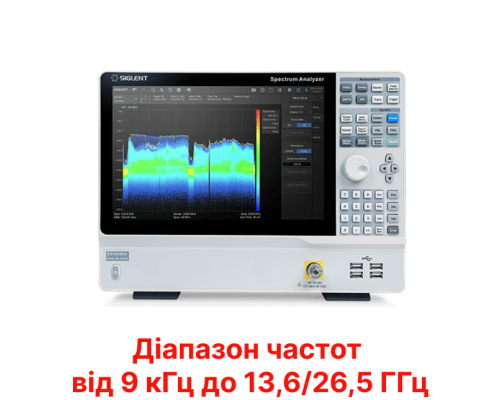

SSA5000A Аналізатор спектру
Спектральні аналізатори SIGLENT серії SSA5000A — це потужні та гнучкі інструменти для комплексного аналізу спектру та сигналів РЧ. Завдяки можливості аналізу спектра в реальному часі аналізатор може надавати багатовимірні відображення даних та розширений запуск для вирішення сучасних завдань спектра РЧ, таких як вимірювання потужності каналу, стрибкоподібна перебудова частоти, конфліктний канал та спектри перешкоди.
Додатки включають моніторинг/оцінку мовлення, стільникові сайти, IoT, обстеження WLAN та Bluetooth, дослідження та розробки, освіта, виробництво та обслуговування.
Функції
- Діапазон частот від 9 кГц до 13,6/26,5 ГГц
-165 дБм/Гц Відображається середній рівень шуму (тип.)
-105 дБн/Гц при 1 ГГц, усунення 10 кГц SSB Фазовий шум (тип.)
- 25 МГц/40 МГц Смуга аналізу у реальному часі (опція)
- Аналіз аналогової модуляції та векторний цифровий аналіз модуляції (опція)
- Потужність каналу, ACPR, OBW, гармоніки, вимірювання TOI тощо (опція)
- Дистанційне керування через веб-браузер на ПК та мобільних терміналах та робота з файлами
Технічні характеристики
|
|
Діапазон частот |
Дозвіл смуги пропускання (RBW) |
Фазовий шум |
Загальна точність амплітуди |
Середній рівень шуму дисплея (DANL) |
|
SSA5083A |
9 кГц~13,6 ГГц |
1 Гц ~ 10 МГц, у послідовності 1-3-10 |
<-105 дБн/Гц |
<0,5 дБ |
-165 дБм/Гц |
|
SSA5085A |
9 кГц~26,5 ГГц |
1 Гц ~ 10 МГц, у послідовності 1-3-10 |
<-105 дБн/Гц |
<0,5 дБ |
-165 дБм/Гц |
Аналіз Bluetooth
Вимірювання коефіцієнта шуму
Вимірювання фазового шуму
Вимірювання пульсу
Режим аналізатора спектру
Режим аналізу у реальному часі
Режим аналізу модуляції
