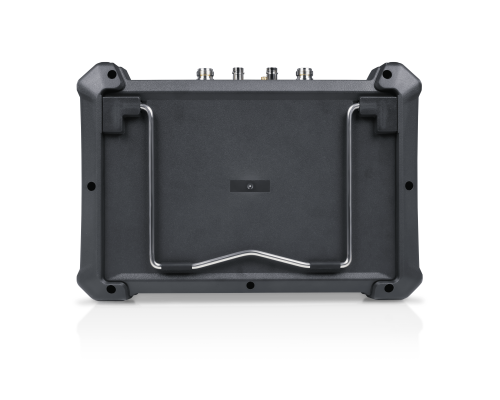

SHA850A Портативний спектральний/векторний мережевий аналізатор

SIGLENT SHA850A, портативний портативний аналізатор спектру та кабельно-антенний аналізатор, є потужним і гнучким інструментом для польових і зовнішніх радіочастотних застосувань.

З діапазоном частот до 7,5 ГГц аналізатор забезпечує надійні автоматичні вимірювання та кілька режимів роботи. Аналізатор спектру, включаючи вбудований підсилювач і незалежне джерело сигналу, високу швидкість сканування, високу чутливість, може здійснювати моніторинг трансляції, сканування потужності каналу, визначення бездротових перешкод, моніторинг потужності, електромагнітну сумісність та інші функції. Тестер кабелів і антен із вбудованим модулем зсуву напруги постійного струму з функцією векторного аналізу мережі 1-шлях-2-порт може вимірювати TDR, VSWR, налагодження відповідності портів, вимірювання внесених втрат, налагодження баштового підсилювача, визначення місця пошкодження кабелю, Smith діаграма тощо.

Функції

• Діапазон частот аналізатора спектру від 9 кГц до 3,6 ГГц/7,5 ГГц
• Тестовий діапазон частот кабелю та антени від 100 кГц до 7,5 ГГц, аналіз відстані до несправності та часової області
• Векторний аналізатор мережі (опція*) Діапазон частот від 100 кГц до 7,5 ГГц, зміщення до 32 В постійного струму (опція*)
• -165 дБм/Гц відображений середній рівень шуму (тип.)
• -104 дБн/Гц при 1 ГГц, зсув 10 кГц SSB Фазовий шум (тип.)
• Динамічний діапазон 114 дБ у режимі VNA (тип.)
• Джерело з повною пропускною здатністю (опція*) і стандартний попередній підсилювач
• Режим аналізу модуляції аналогового та цифрового сигналу (опція*)
• Advanced Measurement Kit з водоспадною діаграмою (опція*)
• GPS-приймач і GPS-реєстрація (опція*)
• Опція вимірювання потужності каналу, ACPR, гармонік і TOI
• Типовий робочий час 4 години, вага нетто 3,2 кг, мультисенсорний екран 8,4 дюйма

Технічні характеристики
