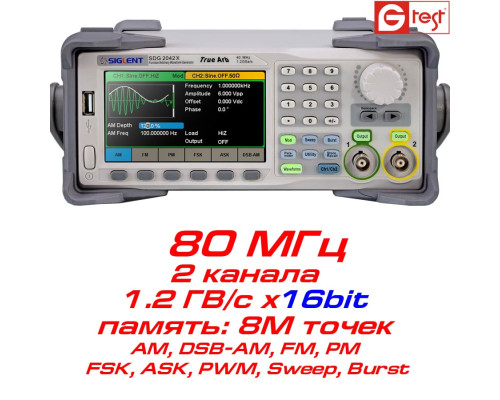

SDG2082X генератор довільних форм сигналів
SDG2082X двоканальний генератор моделі Siglent (80 МГц, 2 канали) є представником нового покоління генераторів довільних форм сигналів, що забезпечує кращу тимчасову та амплітудну точність у генерації. Архітектура генератора базується на основі покращеної технології прямого цифрового синтезу (Improved DDS) з технологією TrueArb, що значно розширює можливості створення складних форм сигналів, у тому числі цифрових потоків, а також унікальних за характеристиками імпульсних сигналів.
Особливістю серії SDG2000X є не тільки більш висока швидкість ЦАП - 1,2 ГВ/с, але й збільшена роздільна здатність по амплітуді до 16 біт!
Програмовані функціональні двоканальні генератори Siglent серії SDG2000X забезпечують найбільш високі експлуатаційні характеристики завдяки використанню покращеної технології прямого цифрового синтезу сигналу TrueArb . Генератори Siglent відрізняються підвищеною точністю, стабільністю, малими спотвореннями (джиттером). Дискретність установки частоти -1мкГц, діапазон частот вихідного сигналу до 120 МГц (модель SDG2122X), є вбудований 6-розрядний частотомір зі смугою до 200 МГц. Генератори Siglent забезпечують роботу з усіма основними видами модуляцій та їх різновидами: АМ, FM, PM, FSK, ASK, PSK, забезпечують лінійне та логарифмічне свіпування, а також багато - багато іншого. Незалежна робота з каналами, функція їх копіювання та зсуву фази. При необхідності генератори Siglent мають можливість синхронізації із зовнішнім джерелом сигалу та опорної частоти. USB інтерфейс забезпечує підключення приладу до персонального комп'ютера, для керування та обміну формами сигналу, також є на передній панелі вхід для флеш накопичувача.
Придбати генератор SDG2082X можете зробивши замовлення за телефоном, або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".
ОСОБЛИВОСТІ генератора SDG2082X:
• Кількість каналів: 2
• Смуга частот генерації: від 1 мкГц до 80 МГц
• Роздільна здатність: 1 мкГц
• Вбудований частотомір: до 200 МГц
• Частота дискретизації: 1,2 ГВ/с, вертикальна роздільна здатність 16 біт
• Об'єм пам'яті на канал: 8M пікселів
• Функції: синус, прямокутник, імпульс, пилка, білий шум (Гаусса), 48 встановлених форм сигналів.
• Модуляція: АМ, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst.
• Висока точність, частотомір із смугою частот від 100 до 200 МГц
• Інтерфейс: USB (host), USB (device), опціонально: GPIB та LAN.
• Низький джиттер: < 64 пс кр.
• Швидкий фронт наростання/падіння імпульсу
• Надзвичайно широкий коефіцієнт заповнення періоду імпульсу: від 0.0001% до 99.9999%
• USB Host/ Device : оновлення вбудованого ПЗ та документування вхідних сигналів, підключення до інших пристроїв
• LAN: з'єднання з Інтернетом для дистанційного керування приладом
• GPIB: дозволяє комп'ютеру керувати кількома сигналами генератора та іншими приладами.
Опис та технічні характеристики Siglent SDG2042x (eng.)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ серії генераторів SDG2000X:
| Модель | SDG2042X | SDG2082X | SDG2122X | ||
| Мак. вих. частота | 40 МГц | 80 МГц | 120 МГц | ||
| Кількість каналів | 2 канали (CH1/CH2) | ||||
| Швидкість вибірки | 1,2 ГВ/сек | ||||
| Кількість точок у сигналі довільної форми | від 8 k точок до 8 М точок | ||||
| Роздільна здатність за частотою | 1 мкГц | ||||
| Дозвіл щодо напруги | 16 біт. | ||||
| Амплітуда |
від 1 мкГц до 40 МГц: 1мВ – 10 В (50 Ом), 2мВ – 20 В (високий імпеданс).
|
||||
| Вбудовані форми сигналу/функції | синус, прямокутник, імпульс, пила, білий шум (Гаусса), 48 встановлених форм сигналів (включаючи DC). | ||||
| Модуляція | АМ, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst. | ||||
| Частотомір | діапазон частот: від 100 до 200 МГц | ||||
| Інтерфейси | стандарт USB (Host&Device), опціонально GPIB (IEEE-488) | ||||
| Габарити | 261 х 105 х 344 мм | ||||
КОМПЛЕКТАЦІЯ
• Генератор SDG2082X – 1 шт. • Кабель USB – 1 шт. • Кабель живлення-1 шт. • Програмне забезпечення, CD-диск – 1 шт. • Посібник користувача – 1 прим. • Гарантійний талон – 1 екз.
ОГЛЯД: функціональність генератора Siglent SDG2082X:
Генератори Siglent серії SDG можуть працювати з осцилографами SDS1104X-E / SDS1204X-E спільно при вирішенні задачі побудови частотних та фазових характеристик:
 |
Функції модуляції. Можливість вибору будь-якого методу модуляції: АМ, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst, також передбачено вхід зовнішнього сигналу модуляції. Надана функціональність забезпечує гнучкість при створенні складних модульованих сигналів.
|
|
Функція створення пачки імпульсів. Передбачено можливість редагування параметрів пачки імпульсів (кількість, тривалість), а також самих сигналів імпульсу (форми, амплітуди, частоти, фази для прямокутного сигналу часу наростання та спаду). Особливістю серії SDG2000X є унікальна можливість створення імпульсів із заданими параметрами швидкості наростання. |
 |
 |
Функція генератора, що коливається. Доступ до цієї функції безпосередньо з панелі управління, кнопка Sweep, дозволяє задавати такі параметри генератора, що коливається, як початкова, кінцева частота, ширина області зміни частоти і середня частота, а також форму генерованого сигналу. |
|
Частотомір У всіх генераторах Siglent реалізована функція частотомірів, серія SDG2000X не є винятком. |
 |
 |
Програмне забезпечення створення необхідних форм сигналів. У стандартній поставці надається програмне забезпечення для створення та редагування сигналів довільної форми та їх завантаження у відповідні генератори сигналів довільної форми SIGLENT SDG, у тому числі серії SDG800, 1000 та X |
ОГЛЯД генератора SDG2082X:
Рис.1. Порівняння вибірок довільних генераторів форм TrueArb від звичайних DDS-генераторів.

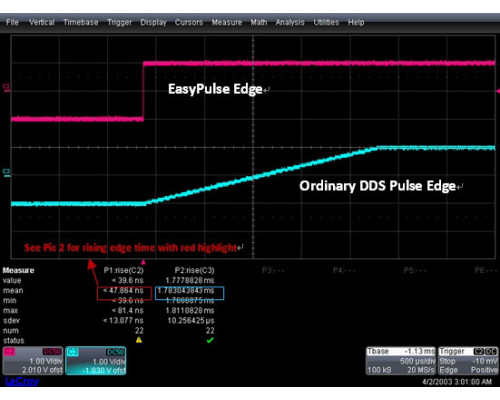

Рис.2. Низький тимчасовий джиттер завдяки вдосконаленій технології EasyPulse .
Рис.3. Більш точна генерація аналогових сигналів завдяки високій швидкості ЦАП та роздільній здатності в 16 біт.

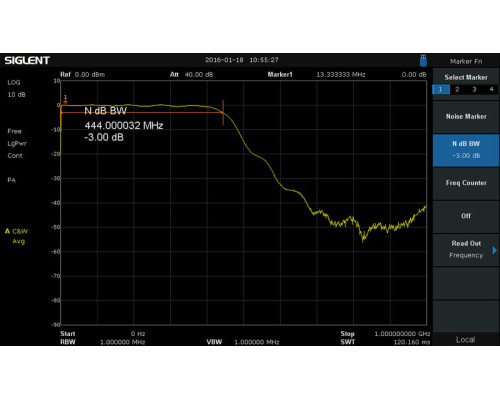

Рис.4. Рівномірна АЧХ у всьому діапазоні робочих частот
Рис.5. Висока вихідна амплітуда 20В для кожного каналу
Рис.5. Чистий сигнал без внутрішніх спотворень
Рис.6. Можливість генерації дуже малих амплітудою сигналів 2 мВ, осцилограма зашумлена власними шумами осцилографа
можлива назва: SDG2082X, SDG-2082X, SDG 2082X
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
