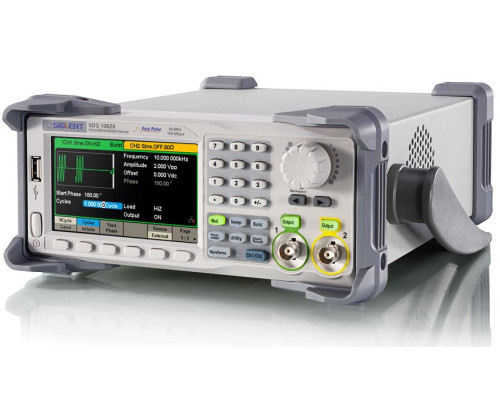

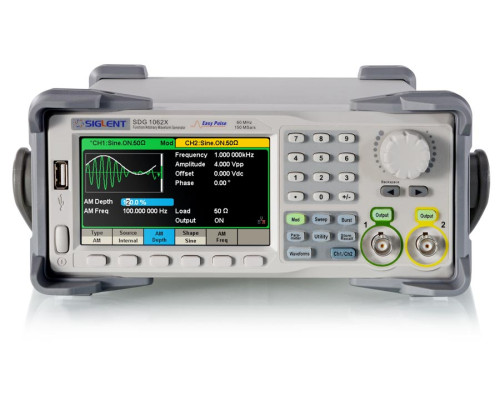

SDG1062x Генератор довільних форм сигналів 60 МГц, 2 канали

SDG1062x - генератор довільних форм сигналів ( 2 канали х 60 МГц , роздільна здатність 14 біт , вибірка: 150 МВ/с , пам'ять: 16к точок/канал ), виробництва компанії Siglent . Попередньо всі основні форми сигналів, більше 200 , у тому числі: синус, прямокутник, імпульс, пила, білий шум (неперіодичний). Генераторами SDG1000x реалізовані функції модуляції: АМ, DSB-AM, FM, PM, FSK, ASK, PWM, PSK з режимами свіпірування та формування імпульсів, передбачена можливість синхронізації із зовнішнім джерелом сигналу та опорної частоти .

Генератор сигналів SDG1062x має вбудований апаратний 6-ти розрядний частотомір зі смугою від 0,1 Гц до 200 МГц.

Генератор SDG1062x побудований із застосуванням технології EasyPulse, яка покращує прямий цифровий синтез DDS забезпечуючи низькі значення джиттера при формуванні імпульсних сигналів до частоти 60 МГц (для моделі SDG1062x ). Особливістю генераторів SDG1000x є не тільки малі значення джиттера, але і управління швидкістю наростання фронтів в діапазоні від 16,8 нс до 22,4 нс . Виходи генератора працюють у двох режимах високоомний та 50 Ом, максимальна амплітуда 20 В та 10 В відповідно.

Незалежна робота з каналами, функція їх копіювання та зсуву фази, а також можливість внутрішнього міксування каналів 1 і 2 дозволяє створювати складні комплексні сигнали, в тому числі і цифрових потоків, для вирішення найрізноманітніших завдань.

Для обміну формами сигналу є на передній панелі вхід USB для флеш накопичувача, а на задній панелі для віддаленого керування інтерфейси LAN і USB (Device). Таким чином, можливе створення єдиних вимірювальних комплексів на основі осцилографів і генераторів Siglent SDS1000x.

Придбати генератор SDG1062x можете зробивши замовлення по телефону, або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".



ОСОБЛИВОСТІ генератора SDG1062x:
• Смуга частот генерації: 2 х 60 МГц, роздільна здатність: 1 мкГц
• Частота дискретизації: 150 Мвиб./с, вертикальна роздільна здатність 14 біт
• Об'єм пам'яті на канал: 16 тис. пікселів
• Внутрішнє міксування каналів – для створення комплексних складних сигналів
• Інноваційна технологія EasyPulse - забезпечує створення імпульсних сигналів із заданими значеннями фронтів та низьким значенням джиттера
• Спеціалізована апаратна частина для генерації меандрів із джиттером менше 300 пс!
• Функції: синус, прямокутник, імпульс, пилка, білий шум (Гаусса), 196 встановлених форм сигналів.
• Модуляції: АМ, DSB-AM, FM, PM, FSK, ASK, PWM, PSK, Sweep, Burst.
• Висока точність, частотомір із смугою частот від 100 до 200 МГц
• Інтерфейс: USB (host), USB (device), LAN, опціонально: GPIB
• Дисплей 4.3” роздільна здатність 480 x 272 x RGB
• Габарити: 260 х 107 х 295 мм, вага: 3,43 кг.



Опис та технічні характеристики Siglent SDG1062x (eng.)

Посібник користувача Siglent SDG1062x (eng.)



ОБЛАСТІ ЗАСТОСУВАННЯ
• Проектування та налагодження електронних проектів
• Симуляція роботи датчиків
• Функціональне тестування.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель	SDG1032x	SDG1062x
Мак. вих. частота	30 МГц	60 МГц
Кількість каналів	2 канали (CH1/CH2)
Швидкість вибірки / пам'ять / роздільна здатність	150 МВ/сек / 16000 пікселів. / 1 мкГц
Швидкість фронту (rise/fall)	від 16,8 нс до 22,4 нс
Додаткові функції	генерація гармонік, міксування сигналів каналів 1 та 2
Діапазон напруг	2мВ - 10В (50 Ом, ≤10MHz), 2мВ - 5В (50 Ом,> 10MHz) 4мВ - 20В (high impedance, ≤10MHz), 4мВ - 10В (high impedance,> 10MHz)
Вихідний струм	від -200 мА до 200 мА
Дозвіл щодо напруги	14 біт
Вбудовані форми сигналу/функції	синус, прямокутник, імпульс, пила, білий шум (Гаусса), 196 встановлених форм сигналів (включаючи DC).
Модуляція	АМ, DSB-AM, FM, PM, FSK, ASK, PWM, PSK, Sweep, Burst
Частотомір	апаратний, 6-ти розрядний: від 0,1 Гц до 200 МГц
Інтерфейси	стандарт USB (Host&Device), LAN, опціонально GPIB (IEEE-488)



КОМПЛЕКТАЦІЯ
• Генератор SDG1062x – 1 шт. • Кабель USB – 1 шт. • Кабель живлення-1 шт. • Програмне забезпечення, CD-диск – 1 шт. • Посібник користувача – 1 прим. • Гарантійний талон – 1 екз.

Генератори Siglent серії SDG можуть працювати з осцилографами SDS1104X-E / SDS1204X-E спільно при вирішенні задачі побудови частотних та фазових характеристик:

КОРОТКИЙ ОГЛЯД: функціональність генератора Siglent SDG1062x:

Функція створення пачки імпульсів. Передбачено можливість редагування параметрів пачки імпульсів (кількість, тривалість), а також самих сигналів імпульсу (форми, амплітуди, частоти, фази для прямокутного сигналу часу наростання та спаду).

Функції модуляції. Можливість вибору будь-якого методу модуляції: АМ, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst, також передбачено вхід зовнішнього сигналу модуляції. Надана функціональність забезпечує гнучкість при створенні складних модульованих сигналів.

Створення довільних форм сигналів. Можливість вибору та редагування параметрів одного з кількох (196-форм) сигналів . Генератор пропонує безліч передвстановлених форм сигналів які для зручності розділені на кілька категорій: загальні, математичні, спеціальні, функціонально-тригонометричні і звичайно користувальницькі (ті що створюються поза генератором і вносяться у вигляді файлу, але про це нижче), а також збережені в пам'ять генератора раніше. Загальні: StairUp, StairDn, StairUD, PPulse, NPulse, Trapezia, UpRamp, DnRamp. Математичні: ExpFall, ExpRise, LogFall, LogRise, Sqrt, Root3, X^2, X^3, Sinc, Gaussian, Dlorentz, Haversin, Lorentz, Gauspuls, Gmonpuls, Tripuls. Спеціальні: Cardiac, Quake, Chirp, TwoTone, SNR. Функціонально-тригонометричні: Hamming, Hanning, Kaiser, Blackman, Gaussian, Triangle, Hairs, Bartlett, Tan, Cot, Sec, Csc, Asin, Acos, Atan, Acot.

Вбудований апаратний частотомір Генератор SDG1032x має вбудований апаратний 6-ти розрядний частотомір. Діапазон вимірів від 0,1 Гц до 200 МГц. Функції частотоміра: частота, період, мінімальні та максимальні значення, девіація, відсоток заповнення імпульсів, ширина імпульсу.

Функція генератора, що коливається. Доступ до цієї функції безпосередньо з панелі управління, кнопка Sweep, дозволяє задавати такі параметри генератора, що коливається, як початкова, кінцева частота, ширина області зміни частоти і середня частота, а також форму генерованого сигналу.

Внутрішній міксер. Реалізуються можливість створення складних, комплексних сигналів, які є сумою двох незалежних каналів.
