Поширені застосування та типи генераторів сигналів

Генератори сигналів - найважливіші прилади, що генерують керовані електричні сигнали для випробувань, калібрування та навчання. За даними MarketsandMarkets, світовий ринок генераторів сигналів у 2023 році оцінювався приблизно в 1,5 млрд доларів США і, за прогнозами, зростатиме із середньорічним темпом зростання 6,7% до 2030 року завдяки зростанню попиту в телекомунікаціях, автомобільній електроніці та освіті.

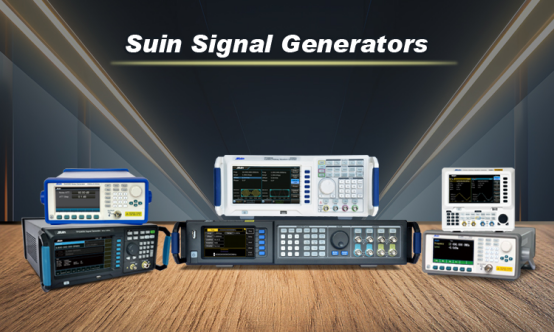

Suin Instruments та найближчі колеги цього виробника (OWON, SIGLENT, RIGOL etc.) пропонують широкий асортимент продукції, розробленої для забезпечення точності, стабільності та універсальності, яка знаходить застосування у випробуваннях ВЧ/НВЧ-обладнання, цифрового зв'язку та академічній освіті.

Основні типи генераторів сигналів

Розуміння типів генераторів сигналів допомагає підбирати рішення під завдання додатків:

Генератори функцій: Вони генерують сигнали стандартної форми (синусоїдальні, прямокутні, трикутні). Серія TFG6800 пропонує два канали діапазон частот від 1 мкГц до 100 МГц з точністю частоти ±20 ppm. Висока роздільна здатність (1 мкГц) забезпечує тонке налаштування для лабораторних експериментів та освітніх цілей.

Генератор ВЧ/НВЧ-сигналів: Генератор НВЧ-сигналів TFG3860 охоплює частоти від 9 кГц до 6,5 ГГц з роздільною здатністю по частоті 0,01 Гц і фазовим шумом менше -110 дБн/Гц при зміщенні 20 кГц (типове значення). Він підтримує такі типи модуляції, як АМ, ЧС, імпульсна модуляція та φM, критично важливі для тестування бездротових систем.

Генератори імпульсних кодів: серія Suin SU5600 забезпечує швидкість генерації кодів 120 Мбіт/с, а також синусоїдальні сигнали частотою 240 МГц, прямокутні/імпульсні/довільні сигнали частотою 120 МГц, підтримуючи складні цифрові протоколи високошвидкісних випробувань.

Джерела шуму: генератори шуму генерують широкосмуговий білий гаусівський шум з вихідною потужністю до +3,0 дБм, що корисно для тестування чутливості та перешкодостійкості приймачів.

Генератори сигналів спеціального призначення

Для вирішення деяких завдань потрібні точні прилади зі спеціалізованими характеристиками:

Генератор імпульсних послідовностей SU5600 підтримує частоту дискретизації до 2 Гвиб/с, що підходить для моделювання послідовних цифрових протоколів зв'язку.

Блоки джерел шуму імітують реальні перешкоди, що дозволяє широко застосовувати їх у системах радіоелектронної боротьби, електромагнітному ущільненні, тестуванні BER та тестуванні кабельного телебачення.

Навіщо використовується генератор сигналів?

Освіта: Генератори сигналів, такі як серія TFG6800, підтримують практичне навчання в області STEM, створюючи стабільні та різноманітні сигнали. Їхні двоканальні виходи дозволяють експериментувати зі змішуванням і модуляцією сигналів, що необхідно для розуміння сучасних систем зв'язку.

Проектування: В ході НДДКР інженери використовують генератори радіочастотних сигналів, такі як TFG3681, для тестування прототипів радіопристроїв та пристроїв Інтернету речей. Точне регулювання частоти (±20 ppm) та гнучкість модуляції скорочують час розробки та підвищують надійність продукції.

Тестування та усунення несправностей: Виробники використовують генератори сигналів, такі як TFG3836, для автоматизованих випробувальних ліній. Завдяки діапазону частот до 3,6 ГГц і фазовому шуму -110 дБн/Гц при 20 кГц (типове значення) ці пристрої забезпечують високопродуктивну валідацію, гарантуючи якість продукції.

Моделювання: Генератори імпульсів та шуму імітують реальні умови для бездротових та цифрових систем. Серія SU5600 створює повторювані імпульсні послідовності з тремтінням фази менше 1 нс, тоді як джерела шуму допомагають тестувати продуктивність пристрою в умовах різних рівнів перешкод.

Вибирайте генератори сигналів Suin Instruments для підвищення точності тестування

Завдяки інтеграції передових технологій прямого цифрового синтезу (DDS) та ПЛІС (FPGA) генератори сигналів Suin Instruments забезпечують чудову чистоту сигналу, низький джиттер та гнучку модуляцію. Конкурентоспроможна ціна у поєднанні з сертифікатами CE та RoHS гарантує відповідність стандартам та якість для користувачів по всьому світу.
