Перша зональна синхронізація на базі ASIC для осцилографів

17 листопада 2024 р. — Rohde & Schwarz ще більше посилює свій асортимент осцилографів, представивши перший у галузі зонний запуск на основі ASIC. Завдяки цьому новому підходу серія MXO може запропонувати найшвидшу у світі швидкість оновлення зонного запуску до 600 000 сигналів за секунду та час простою менше 1,45 мкс між подіями запуску. Це на 10 000 швидше, ніж у конкурентів із зонним запуском. Завдяки новому зонному запуску на основі ASIC осцилографи MXO можуть точно ізолювати події, коли традиційний запуск не забезпечує необхідної гнучкості.

Rohde & Schwarz реалізувала перший у галузі зонний запуск на основі ASIC у нових осцилографах серії MXO. Ця нова функція розширює можливості осцилографів щодо точної ізоляції подій, які важко чи неможливо виявити за допомогою традиційних осцилографічних запусків. Більш того, реалізація зонного тригера MXO є найшвидшою в галузі, перевершуючи інші на кілька порядків.

Традиційні типи тригера осцилографа, такі як запуск по фронту, часто складно налаштувати та/або неадекватні для візуалізації певних подій тригера. Зона тригера, з іншого боку, дозволяє користувачам вказувати умови тригера, малюючи одну або кілька зонних областей на дисплеї приладу. Потім осцилограф перевіряє кожне отримання цих умов і відображає отримані дані на дисплеї для подій, які відповідають графічним умовам. Якщо подія не відповідає графічним умовам, форма сигналу відкидається та не відображається. Зонний тригер може бути дуже ефективним для запуску по немонотонних напрямках, шаблонів послідовної шини, математичних форм сигналів, подій кількома каналами і подій в частотній області. Для цих випадків використання традиційних тригерів осцилографа просто не працюють. Новий зонний тригер від Rohde & Schwarz є першим у світі рішенням на базі ASIC, яке працює з аналоговими сигналами каналів, математикою та спектром.

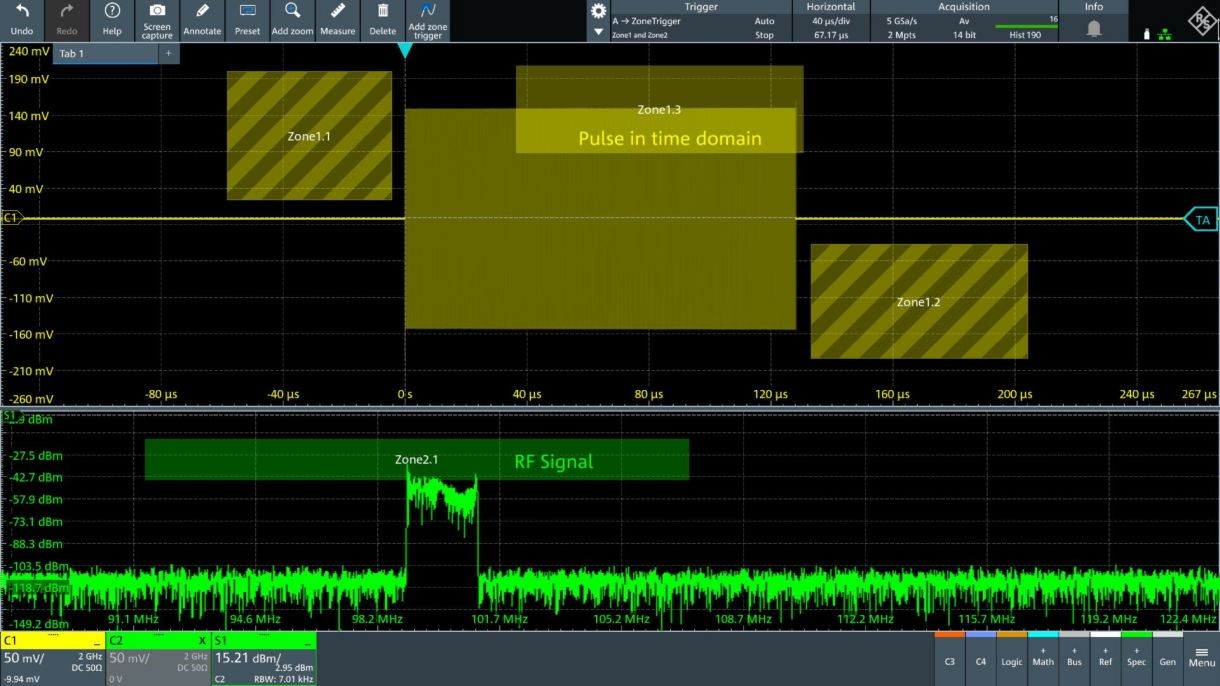

Філіп Дігманн, віце-президент з осцилографів у Rohde & Schwarz, каже: «Технологія обробки ASIC наступного покоління MXO-EP, розроблена Rohde & Schwarz, є основою проривної видимості сигналу та чуйності користувача серії MXO. Конструкція чіпа була розроблена для включення додаткових можливостей апаратного прискорення у майбутньому. Таким чином, ми продовжуємо надавати клієнтам осцилографів нові функції, які раніше не зустрічалися в галузі. Завдяки зонному запуску MXO користувачі отримують додаткові можливості запуску без необхідності нести значні простої запуску, які історично знижували цінність програмних рішень щодо зонного запуску». Завдяки зонному запуску MXO користувачі, які тестують і налагоджують у частотній області за допомогою осцилографа, тепер можуть малювати певні області зон. Потім осцилограф запускатиметься або активуватиметься, коли певний тон перевищить встановлений рівень потужності в цих зонах. Або користувачі можуть просто намалювати зону для радіочастотних чирпів чи імпульсів. Новинкою в галузі є режим вільного ходу MXO, в якому осцилограф захоплює дані максимально швидко, не шукаючи запуску по фронту. Поєднання цього із запуском по зоні може бути дуже ефективним для вимірювання цілісності живлення та налагодження ЕМП.

Запуск по зоні MXO включає нову функцію, яка раніше не зустрічалася на ринку: можливість виняткового зберігання сигналів у реальному часі, які відповідають критеріям запуску по зоні. Ця функція дозволяє користувачам зосередитися виключно на певних подіях, які стосуються їх застосування.

Rohde & Schwarz пропонує нову функцію запуску по зоні на основі ASIC як стандартну функцію для всіх осцилографів серій MXO 4, MXO 5 і MXO 5C, починаючи з версії прошивки 2.2. Прошивка доступна для безкоштовного завантаження Інтернету. Користувачі MXO можуть безкоштовно оновити свої прилади.
