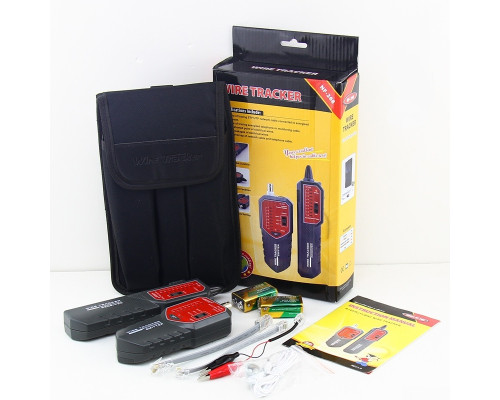

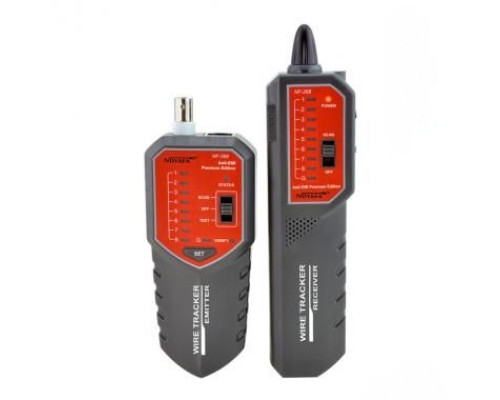

NF-268 Пристрій контролю кабельних мереж
ОСОБЛИВОСТІ :
• Швидке дзвінок та ідентифікація кабелів LAN, телефонних, коаксіальних, з'єднаних з комутатором або маршрутизатором.
• Перевірка топології LAN кабелів та негайне виявлення несправностей
• Тонне дзвінок місць несправностей кабельних топологій LAN та металевих кабелів.
• Захист від шумів, електромагнітного випромінювання навіть при з'єднанні з комутатором або маршрутизатором.
• Роз'єми RJ45/RJ11/BNC та інші роз'єми також включені при цьому не потрібний комплексний перемикач.
• Витримує сильний тиск за наявності функцій захисту.
• Основні функції: Тестування та трасування кабельних топологій
• Тип трасування: UTP/STP RJ45 (8P4C 8P8C), RJ11, BNC
• Інші функції: тональне трасування з індикацією точки пошкодження кабелю
• Джерело живлення: 9В лужна батарея
• Гарантія: 1 рік
Інструкція NF-268 Пристрій контролю кабельних мереж
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ :
|
NF-268 передавач |
|
|
Тональна частота |
200Hz |
|
Max. Відстань передачі сигналу |
Більше 3 kilometers |
|
Max. Робочий струм |
менше 10mA |
|
Тоновий режим |
2 тони, регульовані |
|
Сумісні конектори |
RJ11, RJ45, BNC |
|
Max. Напруга сигналу |
8Vp-p |
|
Світлодіодна індикація функцій та виявлених несправностей |
Індикація підсвічуванням( неполадки в кабелі, тон, продзвонювання) |
|
Захист по напрузі |
AC 60V/DC 42V |
|
Тип батарейок |
DC9.0V（NEDA 1604/6F22 DC9V x 1pcs） |
|
Розміри (LxWxD) |
13x4x2cm |
|
NF-268 приймач |
|
|
Частота |
200kHz |
|
Максимальний робочий струм |
Менш 30mA |
|
Навушники |
1 |
|
Тип батарей |
DC9.0V(NEDA 1604/6F22 DC9V) x1pc |
|
Розміри приладу (LxWxD) |
10 x 5 x 2.3cm |
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
