МОДЕРНІЗАЦІЯ ОСЦИЛОГРАФІВ СЕРЕДНЬОГО КЛАСУ TEKTRONIX

Tektronix підвищує швидкодію нового осцилографа середнього класу для змішаних сигналів

Новий осцилограф змішаних сигналів Tektronix 4 серії B підходить для тієї ж зони вимірювань, що й попередня модель, але більш чуйний завдяки швидшому процесору та спеціальної ASIC (інтегральна схема для конкретного застосування).

Компанія Tektronix нещодавно анонсувала осцилограф змішаних сигналів (MSO) 4 Series B, що пропонує варіант середнього класу у своїй лінійці продуктів MSO. Він працює зі смугою пропускання від 200 МГц до 1,5 ГГц, залежно від придбаної конфігурації, і робить вибірку на частоті 6,25 Гвиб/с з 12-бітною вертикальною роздільною здатністю і 16-бітною в режимі високої роздільної здатності. Він може зберігати до 62,5 мільйонів точок даних.

Осцилограф (посилання на технічний опис) оснащений чотирма або шістьма аналоговими каналами і може працювати на повній швидкості, при цьому всі шість використовуються одночасно. Кожен вхідний канал можна використовувати як аналоговий вхід або розділити на вісім цифрових входів під час використання з пробником TLP058. Усі шість каналів можна використовувати у будь-якому випадку для підключення до 48 цифрових входів.

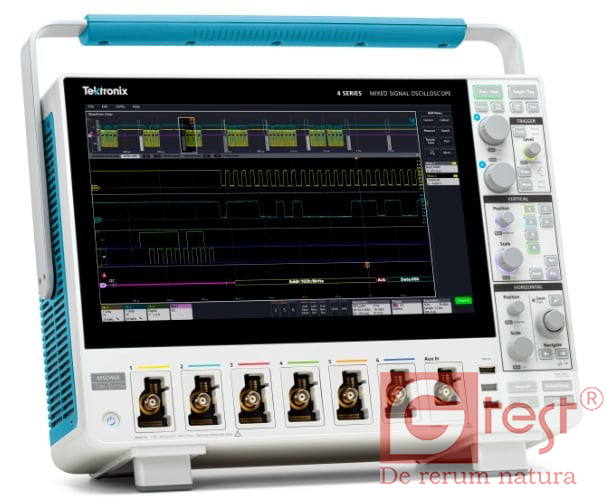

Осцилограф змішаних сигналів Tektronix 4 серії B.

При вазі 16 фунтів (7,3 кг) та розмірах 11,3 x 15,9 x 6,1 дюйма (287 x 405 x 155 мм) цей пристрій призначений для використання на столі, а не для перенесення. Тим не менш, він має міцну ручку, що дозволяє легко переміщати прилад у разі потреби.

Дисплей та інтерфейс користувача

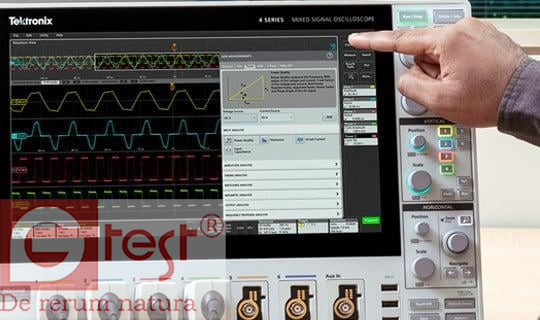

Вбудований 13,3-дюймовий дисплей MSO забезпечує повну роздільну здатність 2K HD (1920 x 1080). Інтерфейс користувача є комбінацією кнопок, ручок і ємнісного сенсорного екрану, який реагує на жести, аналогічні тим, які використовуються на смартфонах.

Високочутливе керування сенсорним екраном.

Прилад також здатний працювати і відображати результати бездротової мережі на віддаленому ПК через веб-інтерфейс.

Поліпшення продуктивності

Tektronix включив швидший зовнішній процесор і спеціальну ASIC для підвищення продуктивності на противагу попередньої версії цього продукту. Це дозволяє одночасно використовувати усі шість каналів без уповільнення роботи загальної системи. Tektronix анонсує про дворазове поліпшення відгуку інтерфейсу користувача, швидший аналіз і швидшу передачу даних.

Tektronix також поліпшив послідовне декодування більш ніж у 25 пакетах для різних шин передачі даних, таких як між чіпові, автомобільні, силові, аерокосмічні і т. д. класі швидкості. Він підтримує 10BASE-T, 100BASE-TX, CAN, CAN FD, LIN, FlexRay, I2C, SPI, MIL-STD-1553, ARINC 429, RS-232, RS-422, RS-485, UART, SPMI, SVID, USB 2.0 LS, FS, HS та інші.

Видалені операції за допомогою програмного забезпечення на базі ПК

Користувачі можуть керувати осцилографом через веб-інтерфейс на віддаленому ПК та отримувати доступ до TekDrive, спільного робочого простору для зберігання файлів аналізу та інших даних.

Програмне забезпечення TekScope від Tektronix дозволяє віддалено керувати осцилографом та виконувати спостереження та аналіз з ПК чи ноутбука. Декілька осцилографів можна синхронізувати з програмним забезпеченням у режимі реального часу, і кілька користувачів можуть спільно працювати над аналізом. Дані можуть зберігатись у стандартних форматах файлів, а для аналізу можна додавати файли інших марок осцилографів.

Переваги повнопродуктивних входів

Однією із проблем, з якими стикаються інженери, є широкий спектр спеціалізованих галузей проектування. Приціл загального призначення може виконувати безліч гаданих завдань, але жодна з них не є гарною. І навпаки, випробувальне обладнання, оптимізоване для конкретної галузі, може не підходити для інших програм. Компанія Tektronix вирішила розробити осцилограф загального призначення, який також забезпечує функціональні можливості для конкретних програм.

Аналіз імпульсного джерела живлення зі змішаними аналоговими та цифровими вхідними сигналами.

Передбачливість компанії в галузі гнучкого дизайну проявляється в шести аналогових/цифрових входах нового MSO, що настроюються. Перехід від чотирьох входів до шести може здатися просто грою з числами, але це більше. Наприклад, шість входів забезпечують набагато кращу картину при аналізі трифазних систем живлення, таких як все більш поширений трифазний безщітковий двигун постійного струму.

Перевірка конструкції та калібрування у таких системах вимагають одночасного вимірювання потужності кожної фази двигуна та трьох датчиків Холла. За наявності менш ніж шести каналів оператори не зможуть отримувати повну одночасну картинку.

Для змішаних операцій 4 Series B буде мати чотири аналогових входу, що зазвичай використовуються, і до 16 цифрових входів. Комбіновані аналогові та цифрові сигнальні входи дозволяють спростити налаштування та перемикання під час сеансів аналізу.

Гнучкість та зручність використання

MSO 4 Series B не є найшвидшим пробо добірним осцилографом на ринку, але він показує, що навіть продукти середнього класу можуть бути інноваційними та високопродуктивними. Він оснащений функціями підвищення зручності використання та підвищення продуктивності, які оцінять інженери, що працюють у діапазоні від 200 МГц до 1,5 ГГц.
