Характеристична S-крива демодулятора FM з використанням осцилографа GW Instek MPO-2000

Що таке S-подібна крива?

S-крива ілюструє взаємозв'язок між відхиленням вхідної частоти та вихідною напругою демодулятора FM. Вона показує, як демодулятор реагує на зміни частоти, надаючи інформацію про його лінійність, чутливість та загальну продуктивність. Чітко певна S-крива вказує на правильно функціонуючий демодулятор, здатний точно відстежувати зміни частоти.

Використання осцилографа MPO-2000 для аналізу S-подібної кривої

Осцилограф GW Instek MPO-2000 має вбудовані можливості скриптування Python для легкої автоматизації вимірювань. Демонстрація використовує MC1496 Modulator/Demodulator IC, резонансний контур та змінну індуктивність (L1) для налаштування частоти. Схема живиться від джерела +12 і -12 від експериментального блоку, в той час як синусоїдальний сигнал для демодуляції генерується каналом AWG MPO-2000, з вихідною напругою, що вимірюється через канал 1 осцилографа.

Процес складається з двох частин: по-перше, генерація несучої частоти 4,5 МГц з FM сигналом 1 кГц і налаштування L1 для оптимального виходу; по-друге, вимір S-подібної кривої з використанням методу точок, генерація синусоїд від 4,5 МГц до 5,5 МГц з кроком 100 кГц.

Скрипт Python послідовно керує AWG для створення декількох частот, вимірюючи та обчислюючи середню форму хвилі (використовуючи канал 1 осцилографа або DMM на MPO-2000). Після встановлення кожної частоти скрипт відображає характеристичну криву на РК-дисплеї MPO-2000 та записує вимірювання у файл .csv.

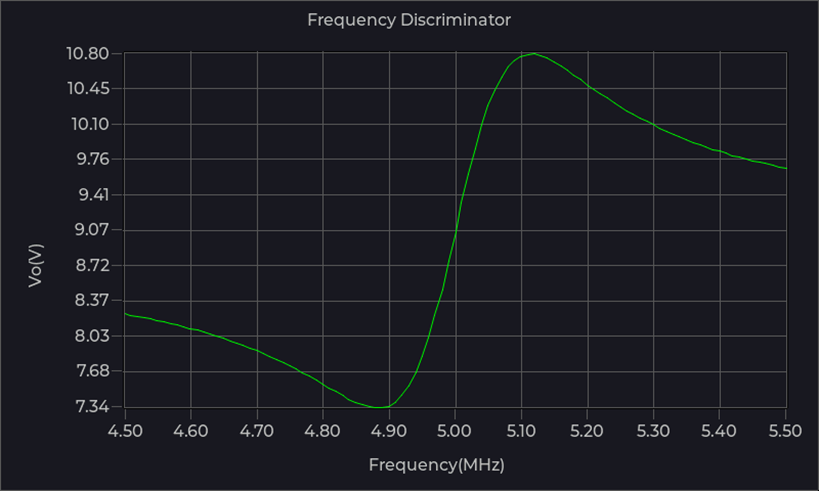

На малюнку вище показана S-подібна крива з контрольною точкою 101, розташованої на відстані 10 кГц один від одного, виконана менш ніж за 60 секунд. Хоча крива демонструє деякі лінійні сегменти, вона значно покращує вихідне табличне подання даних та скорочує ручні зусилля.

Аналіз характеристичної S-кривої демодулятора FM з використанням осцилографа GW Instek MPO-2000 простий і дає цінну інформацію про продуктивність пристрою. Наслідуючи викладені кроки, інженери можуть ефективно оцінювати та оптимізувати демодулятори FM для своїх конкретних програм. Розширені функції MPO-2000 роблять його незамінним інструментом для обробки сигналів, гарантуючи надійні та точні вимірювання.
