Кабельні тестери. Запитання / Відповіді / Думки. Частина 2. Закінчення

Який хороший тестер для мідних та оптичних кабелів можна придбати недорого?

Sam Fredericks

Старший спеціаліст з телекомунікаційних мереж у Broad Spectrum (2008 – теперішній час)

Ви не знайдете такого, який би робив і те, й інше.

Можна придбати аналоговий кабельний вимірювач, який вимірює напругу та опір, за невеликі гроші. Найкращий із тих, що в мене були, називається Robin. Мій цифровий вимірювач – 3M DSP 965, він коштував близько 15 000 доларів. Для оптичного виміру можна знайти світловий щуп менш ніж за 100 доларів, а рефлектометр (OTDR) обійдеться в цілий стан, в діапазоні від 15 000 до 30 000 доларів, але в ньому є все потрібне.

Сподіваюся, це допоможе.

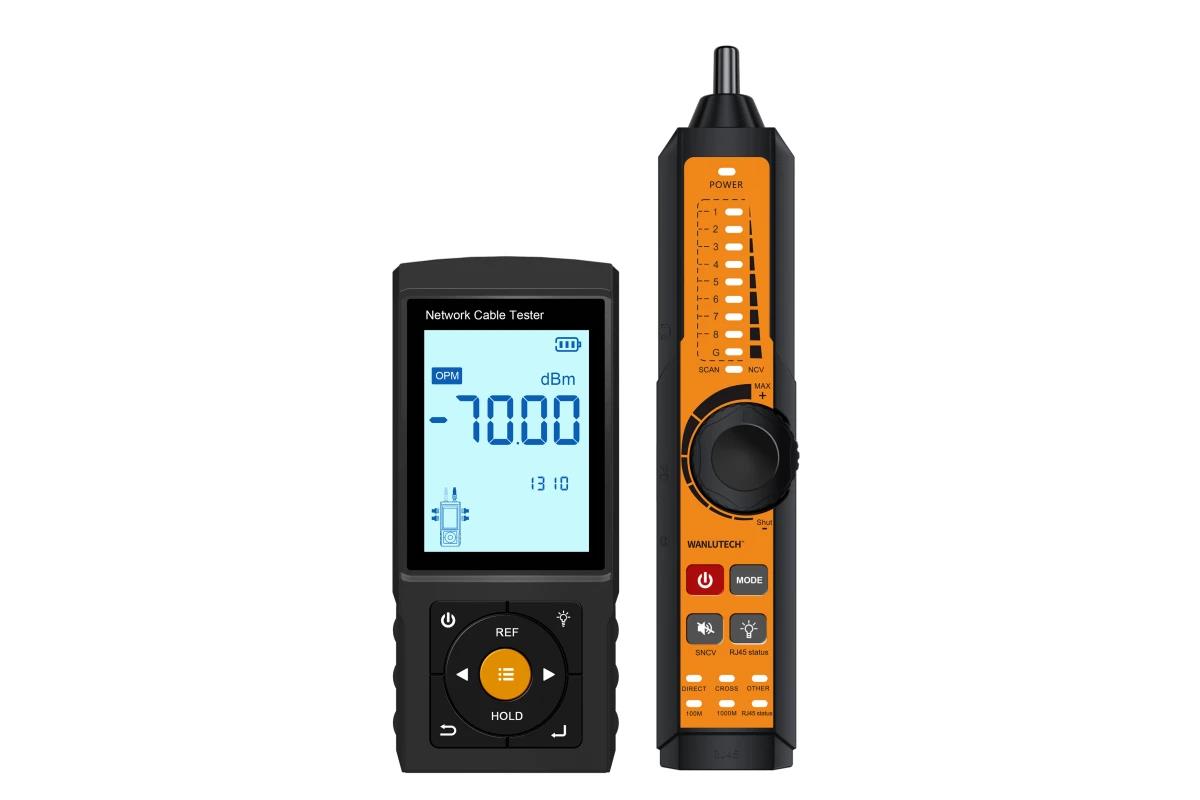

ET628 Тестер-трекер для кабелю з РК-дисплеєм та VFL (активувати гіперпосилання)

Які інструменти слід використовувати при прокладанні кабелю Ethernet?

Tony Li

Вам знадобиться протяжний кабель.

Інструмент для обтиску та з'єднувачі

І тестер кабелю

LT-300S Мережевий кабельний тестер (активувати гіперпосилання)

Однак ефективнішим інструментом є кількість місцевих підрядників, що спеціалізуються на таких роботах.

Як перевірити кабель Ethernet за допомогою тестера?

Wayne Ruffner

Інженер з телекомунікацій/мереж, магістральні системи оптоволоконного зв'язку

Існує безліч невеликих тестових пристроїв, які можуть впоратися із цим завданням. Є дуже прості, які перевіряють окремі дроти, і складніші пристрої, які можуть перевіряти пари (що краще).

Як хороший, але недорогий тестер я знайшов NF-466:

NF-466 Тестер кабелю Ethernet (активувати гіперпосилання)

Як бачите, він складається із двох компонентів, по одному на кожен кінець кабелю. Дуже простий у використанні: більший блок посилає різні сигнали інший блок, а світлодіоди послідовно відображають справні чи несправні пари. Таким чином, коротко, пристрій складається з двох компонентів - це не односторонній пристрій.

Набагато більш універсальним інструментом був би NOYAFA NF-8508:

NF-8508 Багатофункціональний мережевий кабельний тестер 9 в 1 (активувати гіперпосилання)

Це додає аналогічну функцію тестування, а також надійну функцію трасування для тих місць, де надто багато кабелів.

Є дешевші варіанти для обох цих випадків, але NOYAFA важко перевершити, якщо ви хочете мати щось надійне на довгострокову перспективу.

Як працюють тестери довжини кабелю?

Chris Stanfield

Колишній інженер-електронщик (1977–2016)

Метод полягає у відправленні імпульсу по кабелю та вимірі часу, необхідного для повернення імпульсу, відбитого від клеми кабелю. Імпульс поширюється зі швидкістю світла, тому час проходження імпульсу туди й назад можна перевести у відстань, та був розділити на два, щоб отримати фактичну довжину. Цей метод можна використовувати для виявлення несправностей, оскільки вони зазвичай викликають відображення, яке повертається раніше.

Як працює тестер розеток? Як він визначає, який кабель обірвано/перевернуто (NF-825TMR) активувати гіперпосилання ?

Joe Levy

Американський триламповий тестер – це простий пристрій.

Одна лампа підключена між фазою та нейтраллю. Ця лампа загориться, якщо в розетці є напруга.

Друга лампа підключена між фазою та заземленням. Ця лампа загориться, якщо клема фази дійсно підключена до фази (фаза через автоматичний вимикач).

Третя лампа підключена між нейтраллю та заземленням. Ця лампа загориться лише в тому випадку, якщо розетку підключено неправильно, так що клема нейтралі підключена до фази.

Таким чином, правильно підключена розетка загорить лише перші дві лампи.
