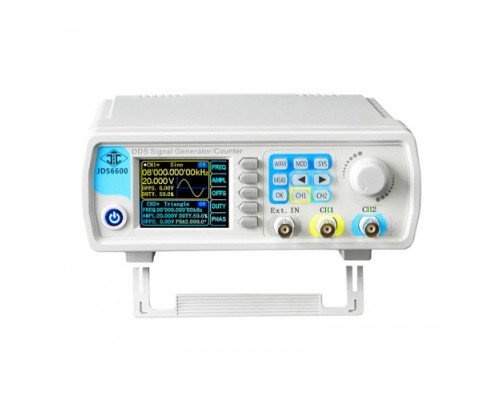

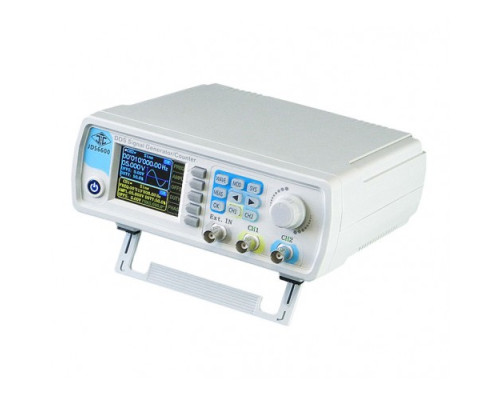

JDS6600-60M генератор довільних форм сигналів 60 МГц, 2 канали
JDS6600-60M двоканальний генератор функцій (60 МГц x 2 каналу) є представником генераторів довільних форм сигналів, що використовують в основі архітектури генератора технологію прямого цифрового синтезу ( DDS ).
Особливістю даної моделі генератора є висока швидкість ЦАП - 266 МВ/с, і роздільна здатність за частотою: 0,01 мкГц!
Використання унікальної технології прямого цифрового синтезу (DDS) при побудові форм сигналів забезпечує високі технічні характеристики. генератора JDS6600-60M. Відмінною рисою генераторів серії JDS6600 є висока точність генерації, стабільність аплітуди вихідного сигналу та низький рівень власних шумів. Максимальна частота вихідного сигналу генератора може сягати 60 МГц (синус). Вбудований частотомір дозволяє визначити частоту сигналу в діапазоні: від 1 Гц до 100 МГц. Функція свіпірування (Sweep) дозволяє задавати основні параметри "хитається" генератора, форму сигналу, що генерується, і забезпечує як лінійне, так і логарифмічне свіпірування форми сигналу. До функціональних особливостей генераторів варто також віднести незалежну роботу з каналами, функцію копіювання форми сигналу та зсуву фази. Для синхронізації генератора функцій із зовнішнім джерелом сигналу та опорної частоти передбачено зовнішній вхід та інтерфейс TTL. Для документування даних та віддаленого керування JDS6600-60M оснащений USB інтерфейсом.
Купити генератор JDS6600-60M можете зробивши замовлення по телефону, або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".

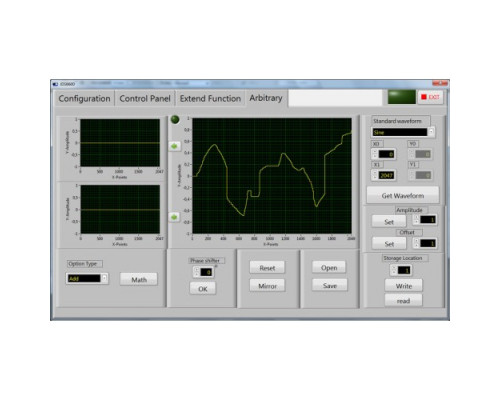

Програмне забезпечення та посібники користувача для генератора JDS6600-60M (*rar)
ОСОБЛИВОСТІ генератора JDS6600-60M:
• Кількість вихідних каналів: 2 канали + зовнішній вхід
• Діапазон частот генерації: від 0 до 60 МГц
• Роздільна здатність за частотою: 0,01 мкГц
• Діапазон частоти вбудованого частотоміра: від 1 Гц до 100 МГц
• ЦАП: 266 МВ/с, вертикальна роздільна здатність 14 біт
• Довжина форми сигналу: 2048 пікселів.
• Функції: синус, прямокутник, імпульс, пилка, білий шум (Гаусса), 60 встановлених форм сигналів.
• Технологія прямого цифрового синтезу (DDS)
• Висока швидкість наростання/спаду імпульсу
• Коефіцієнт заповнення періоду імпульсу: від 0.1% до 99.9%
• USB інтерфейс для документування вхідних сигналів та підключення до інших пристроїв
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ серії генераторів JDS6600:
| Модель | JDS6600-15M | JDS6600-30M | JDS6600-40M | JDS6600-50M | JDS6600-60M | ||
| Мак. вих. частота | 15 МГц | 30 МГц | 40 МГц | 50 МГц | 60 МГц | ||
| Кількість каналів | 2 канали (CH1/CH2) + зовнішній вхід | ||||||
| Швидкість вибірки | 266 МВ/сек | ||||||
| Кількість точок у сигналі довільної форми | 2048 пікселів | ||||||
| Роздільна здатність за частотою | 0,01 мкГц | ||||||
| Дозвіл по вертикалі | 14 біт. | ||||||
| Дозвіл щодо напруги | 1 мВ | ||||||
| Амплітуда |
< 10 МГц: 20 В, 10 - 30 МГц: 10 В, > 30 МГц: 5 В
|
||||||
| Вбудовані форми сигналу/функції | синус, прямокутник, імпульс, пила, білий шум (Гаусса), та 60 встановлених форм сигналів (включаючи DC). | ||||||
| Вихідний імпеданс | 50 Ω ± 10% | ||||||
| Частотомір | діапазон частот: від 1 Гц до 100 МГц | ||||||
| Інтерфейси | стандарт USB, TTL | ||||||
| Габарити | 194 х 69 х 178 мм | ||||||
ОГЛЯД генератора JDS6600-60M:
Залежність рівня вихідного сигналу генератора значення частоти і величини навантаження.
можлива назва: JDS6600-60M, JDS6600 60M, JDS 6600-60M
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернеться до нашого технічного фахівця за вказаними вище телефонами.
