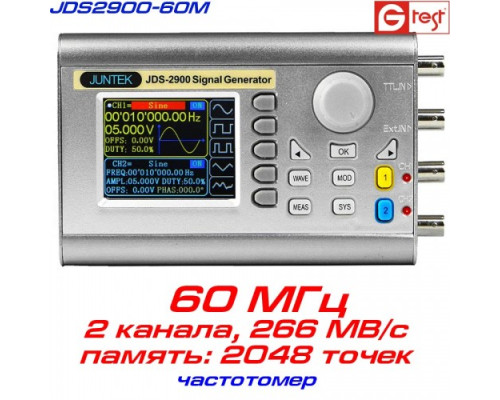

JDS2900-60M генератор довільних форм сигналів 60 МГц, 2 канали
JDS2900-60M двоканальний генератор (60 МГц, 2 канали) є представником генераторів довільних форм сигналів, що забезпечують високу точність тимчасової та амплітудної генерації. Основою архітектури генератора є технологія прямого цифрового синтезу ( DDS ).
Генератори серії JDS2900 мають такі особливості:
• Кольоровий 320*240 2.4" TFT РК-дисплей, що дозволяє одночасно спостерігати параметри каналів CH1 та CH2.
• Використання DDS технології прямого цифрового синтезу, що забезпечує генерацію стабільного сигналу з низьким рівнем спотворень.
• Максимальна вихідна частота (синусоїдального сигналу) до 15 мГц/30 мГц/40 мГц/50 мГц/60 мГц, частота вибірки 266 МВ/с, роздільна здатність по амплітуді 14 біт.
• Два повністю незалежні вихідні канали, синхронізація зовнішнім сигналом і регульований фазовий зсув.
• Значно покращено форму прямокутного сигналу типу меандр, діапазон частот до 15 мГц.
• Можливість збереження до 60 форм сигналів, глибина пам'яті 2048*14біт, відтворення шаблонів користувальницького сигналу.
• Висока роздільна здатність амплітуди, дискретність установки амплітуди 1 мВ, діапазон амплітуд становить від 0 до 20 В (пік).
• Скважністю імпульсного сигналу кожного каналу може бути встановлено незалежно від 0,1% до 99,9% з дискретністю 0,1%.
• Тривалість імпульсу та період слідування регулюється в межах від 30 нс до 4000 с.
• Генератори даної серії забезпечують лінійне та логарифмічне свипування з періодом розгортки від 0,1 до 999,9 с.
• Генерація імпульсних послідовностей від 1 до 1048575 довільних імпульсів
• Генератори оснащені функцією частотоміра зі смугою до 100 МГц, що дозволяє вимірювати частоту сигналу, період, позитивну та негативну тривалість імпульсу.
• Є можливість зміщення вихідного сигналу за рівнем від -9,99 до 9,99 з дозволом 0,01 в.
• Можливість зберігати в пам'яті 100 груп установок, встановлених користувачем.
• Функція редагування форм сигналів: користувач може редагувати довільну форму на ПК і потім записати в пам'ять генератора.
• USB інтерфейс забезпечує підключення приладу до персонального комп'ютера для керування та передачі даних.
• Система захисту від короткого замикання: всі вихідні канали витримують коротке замикання до 60 с.
Купити генератор JDS2900-60M можете зробивши замовлення по телефону, або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".
Програмне забезпечення та посібники користувача для генератора JDS2900-60M (*rar)
ОСОБЛИВОСТІ генератора JDS2900-60M:
• Кількість каналів: 2+ зовнішній вхід
• Смуга частот генерації: до 60 МГц
• Роздільна здатність: 0,01 мкГц
• Вбудований частотомір: до 100 МГц
• Частота дискретизації: 266 МВ/с , вертикальна роздільна здатність 14 біт
• Об'єм пам'яті: 2048 пікселів
• Функції: синус, прямокутник, імпульс, пилка, білий шум (Гаусса), 60 встановлених форм сигналів.
• Висока точність, частотомір із смугою частот: від 1 Гц до 100 МГц
• Коефіцієнт заповнення періоду імпульсу: від 0,1% до 99,9%
• USB інтерфейс для документування вхідних сигналів та підключення до інших пристроїв
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ серії генераторів JDS2900:
| Модель | JDS2900-15M | JDS2900-30M | JDS2900-40M | JDS2900-50M | JDS2900-60M | ||
| Максимальна частота (снусоїда) | 15 МГц | 30 МГц | 40 МГц | 50 МГц | 60 МГц | ||
| Максимальна частота (меандр, трикутник) | 15 МГц | 15 МГц | 15 МГц | 15 МГц | 15 МГц | ||
| Максимальна частота (імпульс, сигнал довільної форми) | 6 МГц | 6 МГц | 6 МГц | 6 МГц | 6 МГц | ||
|
Час наростання імпульсного сигналу |
≤25 нс |
≤20 нс | ≤15 нс | ≤1 нс | ≤15 нс | ||
|
Діапазон зміни тривалості імпульсу |
150 нс - 4000 с |
60 нс - 4000 с | 40 нс - 4000 с | 30 нс - 4000 с | 30 нс - 4000 с | ||
| Кількість каналів | 2 канали (CH1/CH2) + зовнішній вхід | ||||||
| Швидкість вибірки | 266 МВ/сек | ||||||
| Кількість точок у сигналі довільної форми | 2048 пікселів | ||||||
| Роздільна здатність за частотою | 0,01 мкГц | ||||||
| Точність завдання частоти |
± 20 ppm |
||||||
| Дозвіл по вертикалі | 14 біт. | ||||||
| Дозвіл щодо напруги | 1 мВ | ||||||
| Амплітуда |
< 10 МГц: 20 В, 10 - 30 МГц: 10 В, > 30 МГц: 5 В
|
||||||
| Свердловість імпульсного сигналу |
0,1% – 99,9% |
||||||
|
Повний коефіцієнт гармонічних спотворень синусоїдального сигналу |
<0,8% (20 Гц – 20 кГц, 0dBm) |
||||||
| Вбудовані форми сигналу/функції | синус, прямокутник, імпульс, трикутник, пилка, CMOS, рівень постійного струму, напівхвиля, повна хвиля, полож. сходинка, запереч. сходинка, експоненційний підйом, експоненційний спад, білий шум (Гаусса) та 60 встановлених форм сигналів (включаючи DC) | ||||||
| Вихідний імпеданс | 50 Ω ± 10% | ||||||
| Частотомір, діапазон частот | від 1 Гц до 100 МГц | ||||||
| Інтерфейси | стандарт USB, TTL | ||||||

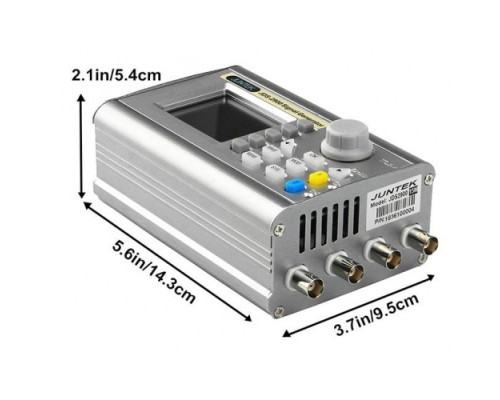

| Габарити | 143 х 95 х 54 мм | ||||||
можлива назва: JDS2900-60M, JDS2900 60M, JDS 2900-60M
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
