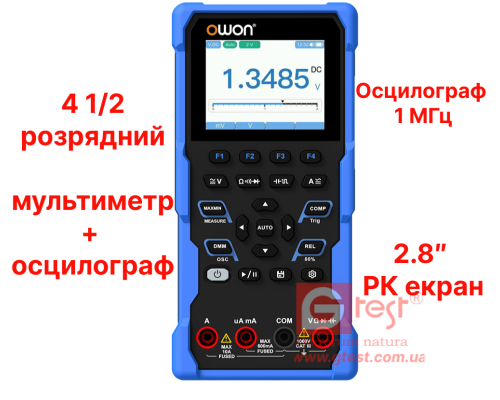

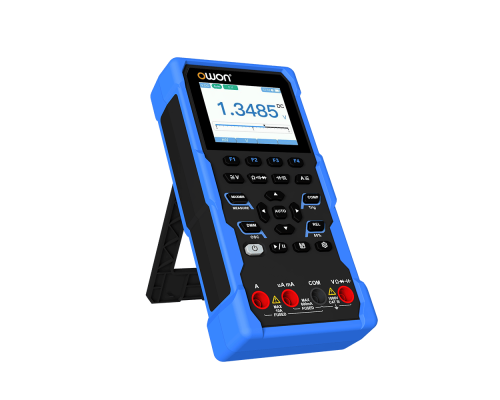

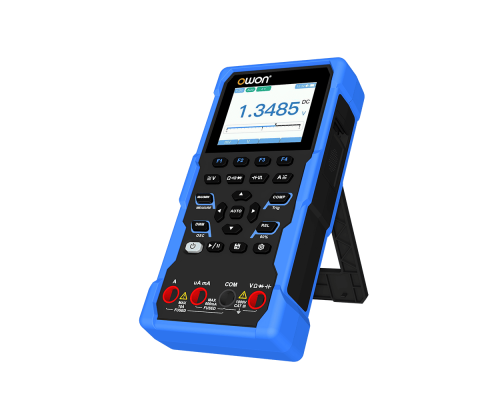

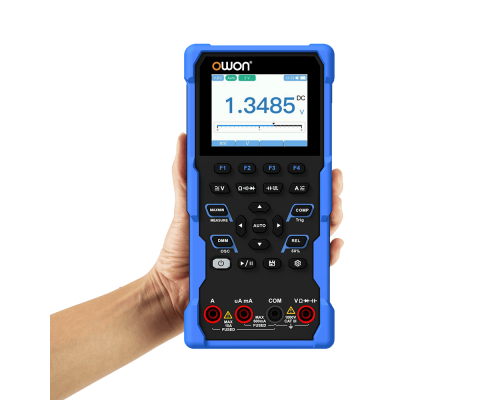

HDS120 OWON Осцилограф-мультиметр
- Багатофункціональний вимірювальний прилад: 4 1/2-розрядний мультиметр + осцилограф

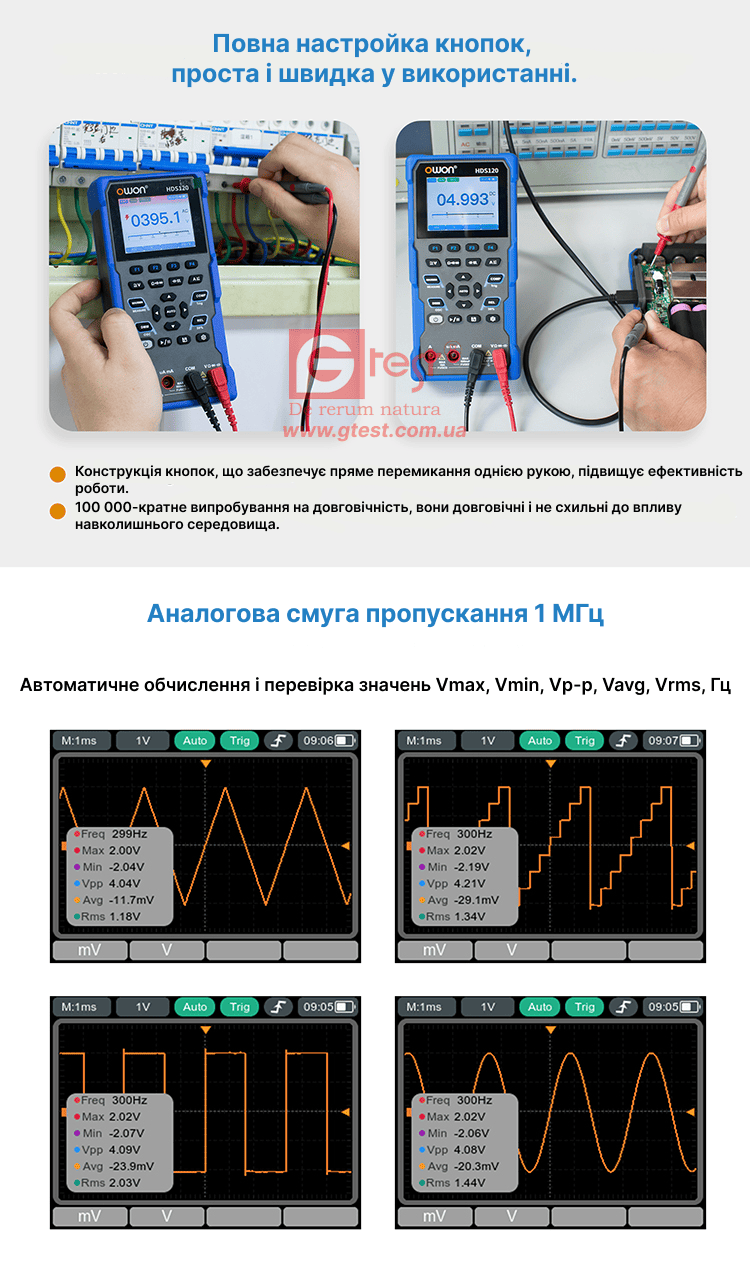

- Автоматичні вимірювання форми сигналу: включаючи Vmax, Vmin, Vp-p, Vavg, Vrms та частоту.
- Зручний інтерфейс: повнофункціональна конструкція, простота експлуатації та продовження терміну служби пристрою

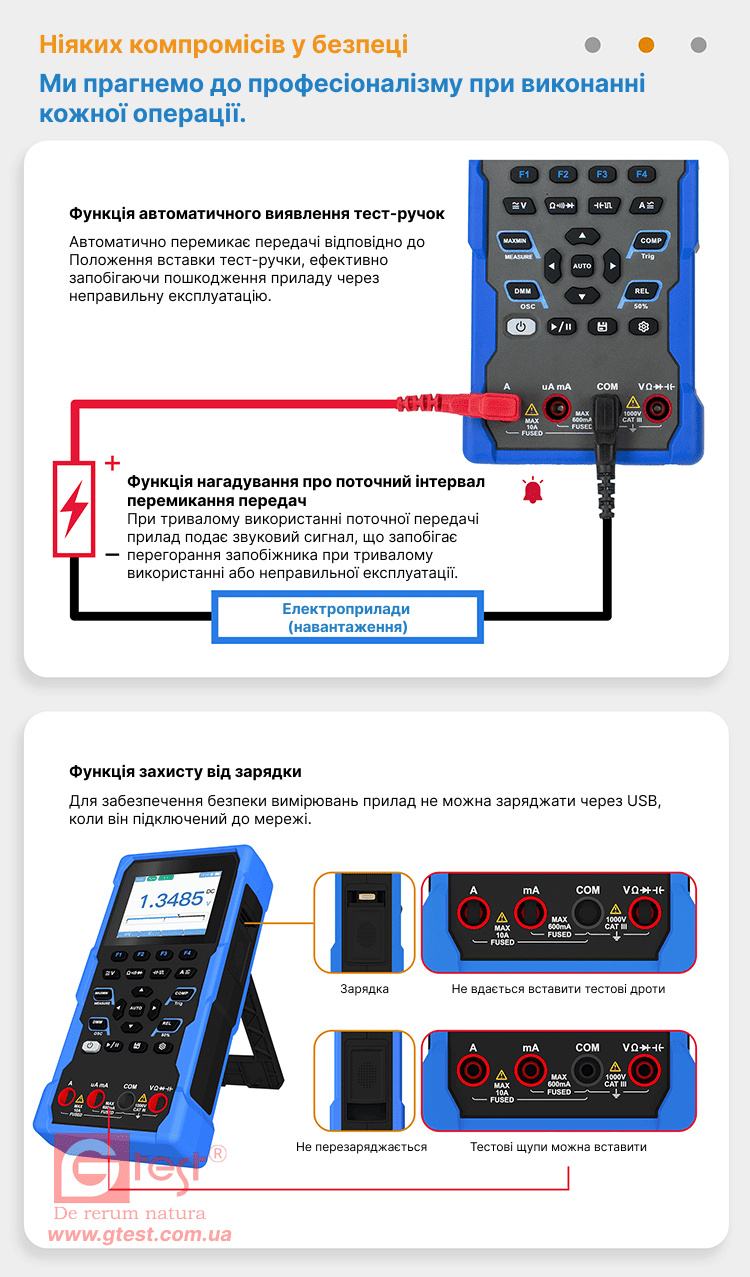

- Інтелектуальне виявлення зонда: автоматично перемикає значення вимірювань залежно від положення вставки зонда, ефективно запобігаючи пошкодженню приладу через неправильну експлуатацію.
- Ефективне керування енергоспоживанням: живлення від літієвих батарей 18650, що забезпечує більш тривалий час роботи, роблячи ваші вимірювальні завдання надійнішими.

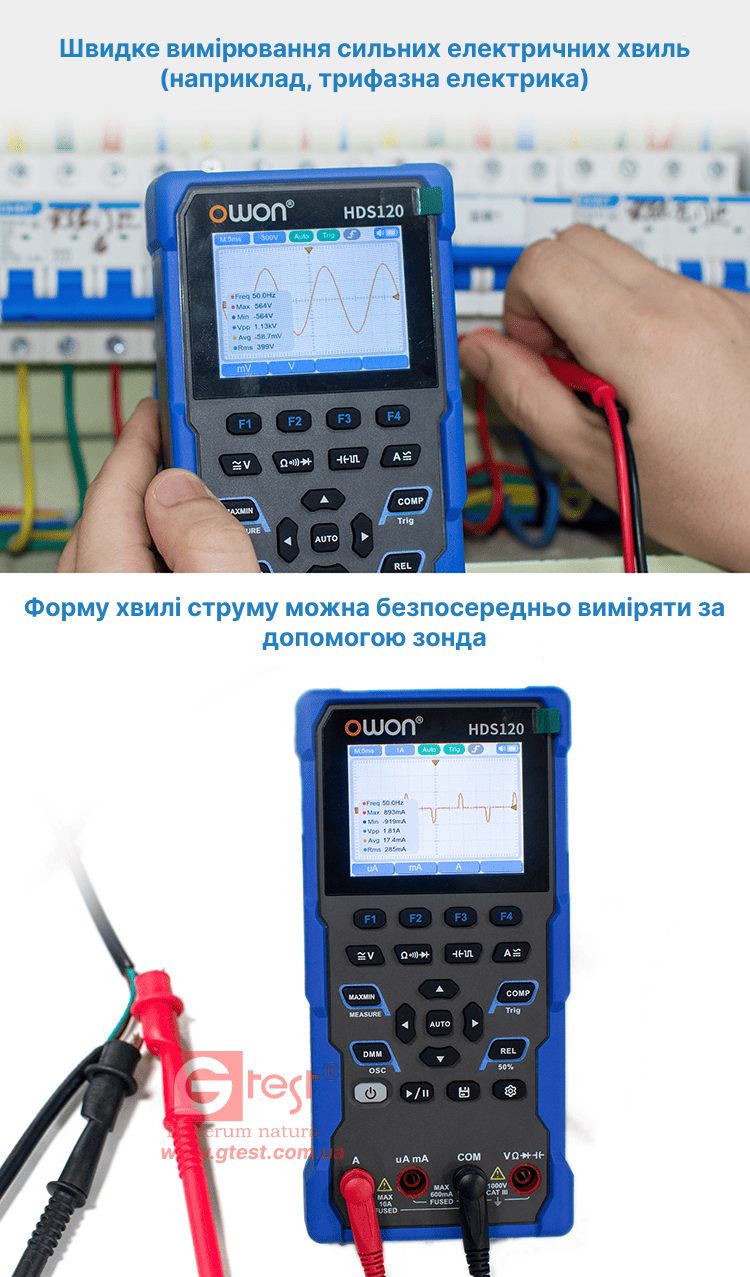

- Безпечний вимір високої напруги: відповідає стандарту CATⅢ1000V, здатний безпосередньо та безпечно вимірювати форми сигналів високої напруги до 1000 В, розширюючи спектр застосування.

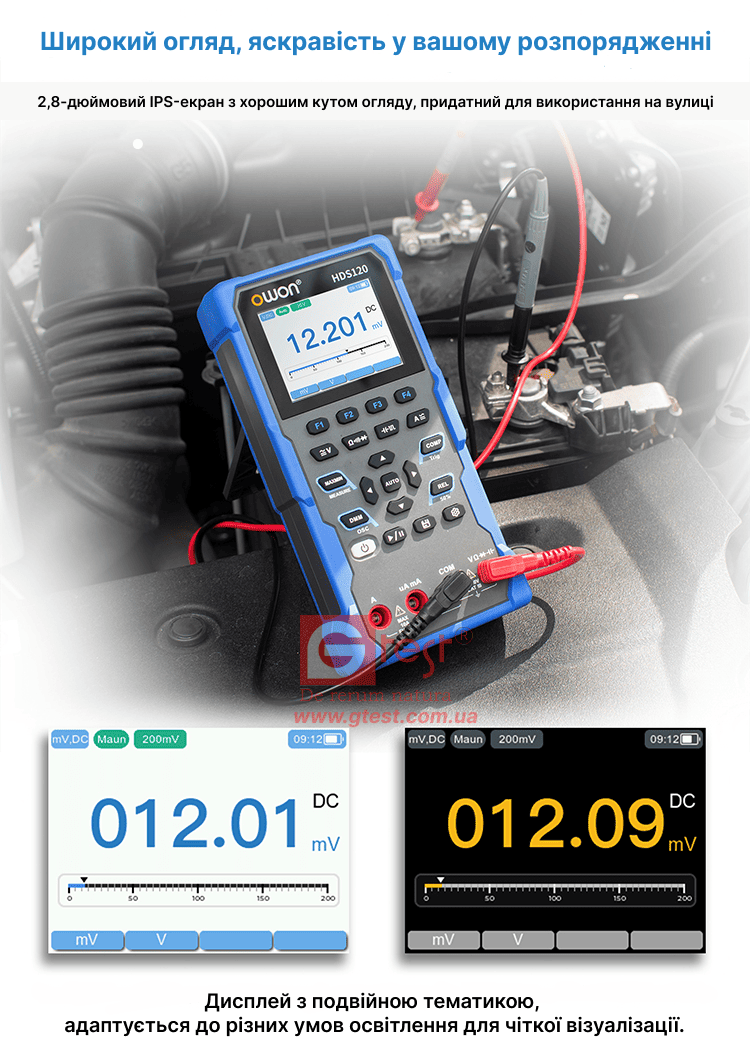

- Дисплей високої чіткості: оснащений 2,8-дюймовим IPS-екраном, що забезпечує широкий кут огляду та чудову якість відображення, що гарантує чітке зчитування даних під будь-яким кутом.
- Екологічно адаптивний дисплей: дисплей високої яскравості, високої контрастності з режимом подвійної теми забезпечує чітке зображення як в умовах яскравого світла, так і в умовах темного освітлення, оптимізуючи досвід користувача.
Посібник користувача для осцилографа серії HDS100
Короткий посібник для осцилографа серії HDS100
Технічні характеристики

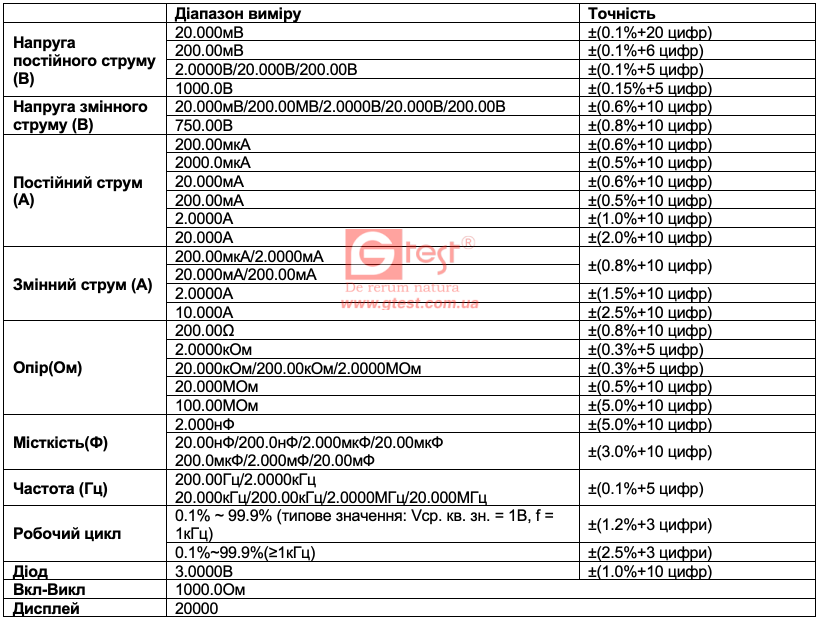

Характеристики мультиметра
Характеристики осциллографа
|
Аналогова смуга пропускання |
1 МГц (тільки шкала ACV) |
Максимальна вибірка |
5.0Msps |
|
Канал |
1 |
Вхідний опір |
≈10МОм |
|
Діапазон тимчасової бази |
2,5 мкс~10 с/справ |
Точність тимчасової бази |
±（0,01% + 0,1діл） |
|
Діапазон вертикальної чутливості напруги |
30мВ~500В/сітка |
Поточний діапазон вертикальної чутливості |
100мкА~5А/сітка |
|
Точність вертикальної амплітуди |
±（5% + 0,2діл） |
Функція виміру |
Vмакс,Vмін,Vпік-пік,Vср,Vсркз,Гц |
|
Максимальна межа напруги |
1000 В постійного та змінного струму Пікове значення |
Максимальна межа струму |
15A DC+AC Пікове значення |
|
Режим тригера |
Авто/Нормальний/Одиночний |
Спусковий гачок |
Наростаючий фронт/Спадаючий фронт |
|
Автоналаштування |
Тимчасова база/Вертикальна амплітуда/Значення тригера |
||
Інші характеристики
|
Індикація низького заряду батареї |
√ |
Режим сну |
√ |
Відносний вимір |
√ |
|
|
Підсвічування |
√ |
Захист введення |
√ |
Вхідний опір |
≥10МОм |
|
|
Дотримання техніки безпеки |
CATⅢ1000V |
Розмір РК-дисплея |
2,8-дюймовий РК-дисплей |
Вага (без упакування) |
0,35 кг |
|
|
Акумулятор |
18650 |
Розміри (Д*Ш*В) |
93мм x 41.5мм x 188мм |
|||
Аксесуари
- Короткий посібник
- USB-кабель
- Мультиметричний провід
- М'яка сумка
