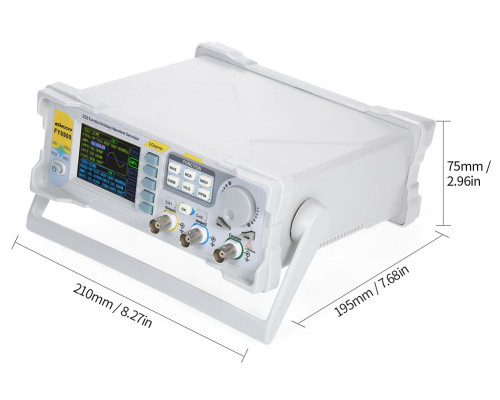

FY6900-60M генератор сигналів довільної форми 60 МГц, 2 канали

FY6900-60M двоканальний DDS-генератор (смуга 60 МГц, 2 канали ) є представником генераторів сигналів довільної форми, що забезпечують хорошу точність тимчасової та амплітудної генерації. Основою архітектури генератора є технологія прямого цифрового синтезу ( DDS ).

Генератори серії FY6900 мають такі особливості:

•   Кольоровий дисплей 2.4" TFT , роздільна здатність 320х240, що дозволяє одночасно спостерігати параметри каналів CH1 і CH2
•   Використання DDS-технології прямого цифрового синтезу забезпечує генерацію стабільного сигналу з низьким рівнем спотворень.
•   Два повністю незалежні вихідні канали, синхронізація зовнішнім сигналом і регульований фазовий зсув
•   Максимальна вихідна частота (синусоїдального сигналу) до 20/30/40/60 МГц
•   Роздільна здатність: 0,01 мкГц
•   Вбудований частотомір: до 100 МГц
•   Частота дискретизації: 250 МВ/с , дозвіл по амплітуді 14 біт
•   Об'єм пам'яті: 8192 пікселів
•   Можливість збереження до 98 груп функцій/сигналів довільної форми: 34 групи встановлених сигналів і 64 груп сигналу користувача
•   Попередньо встановлені функції: синус, прямокутник, імпульс, пила, напівхвиля, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум (Гаусса) та ін.
•   Різні типи модуляції: AM, FM, PM, ASK, FSK, PSK
•   Функція частотоміра зі смугою до 100 МГц, що дозволяє вимірювати частоту сигналу, період, позитивну та негативну тривалість імпульсу.
•   Висока точність установки частоти до 20-6, дискретність установки 1,0 мкГц
•   Скважність імпульсного сигналу для кожного каналу може бути встановлена незалежно від 0,1% до 99,9% з дискретністю 0,1%
•   Висока роздільна здатність по амплітуді, дискретність установки амплітуди 1 мВ, діапазон вихідного сигналу становить від 0 до 20 В (подвійна амплітуда)
•   Генератори даної серії забезпечують лінійне та логарифмічне свипування з періодом розгортки від 0,01 до 999,9 с
•   Є можливість зміщення вихідного сигналу за рівнем в діапазоні від -9,99 до 9,99 з роздільною здатністю 0,01
•   Функція редагування форм сигналів: користувач може створювати або редагувати форму сигналу на ПК, а потім записати в пам'ять генератора
•   Генерація імпульсних послідовностей від 1 до 1048575 довільних імпульсів
•   Можливість зберігати в пам'яті 100 груп параметрів, встановлених користувачем
•   Система захисту виходів від короткого замикання: усі вихідні канали витримують коротке замикання до 60 с
•   USB інтерфейс забезпечує підключення приладу до персонального комп'ютера для керування та передачі даних
